Защита подшипников с помощью антифрикционных покрытий: как увеличить КПД и ресурс

Подшипники качения - один из самых нагруженных узлов в промышленном оборудовании. Их ресурс напрямую влияет на стоимость владения машиной, простои и аварийные останавливаемые. Традиционный подход - подбор жидкой смазки под режим - имеет ограничения: при высоких температурах масло окисляется, при низких густеет, в пыльных средах вымывается, а при аварийной потере смазки узел быстро выходит из строя.

Антифрикционные твердосмазочные покрытия решают эту задачу иначе. Тонкий слой (около 20 мкм) из материалов с частицами дисульфида молибдена и PTFE наносится прямо на поверхность подшипника, трека или корпуса и работает независимо от жидкой смазки. Такие покрытия снижают коэффициент трения с типовых 0,1–0,15 до 0,03, уменьшают износ в экстремальных условиях, защищают от коррозии и позволяют узлу сохранять работоспособность даже после потери основной смазки. Эта статья разбирает механизм действия, реальные цифры по росту ресурса и критерии правильного подбора для вашего оборудования.

Как работают твердосмазочные покрытия и почему они эффективнее жидкой смазки в экстремальных условиях

Антифрикционные покрытия - это не замена смазке, а дополнительный слой защиты, встроенный прямо в металл подшипника.

Когда жидкая смазка вымывается водой, окисляется от перепадов температуры или теряется в момент отказа системы смазки, твердое покрытие все еще работает. Его главное преимущество - независимость от регулярного обслуживания и способность действовать в условиях, где стандартное масло неэффективно.

Покрытие создает нанослой из микроскопических частиц, которые во время трения образуют тончайшую защитную пленку на трущихся поверхностях. Эта пленка плавится от фрикционного нагрева, заполняет микронеровности и удерживается на месте электростатическими силами и адгезией к основному материалу подшипника. Коэффициент трения при этом падает с 0,1–0,15 (типовой для масла в условиях граничного смазывания) до 0,03, что снижает выделяемое тепло и износ в несколько раз.

Такая схема особенно полезна для узлов в условиях высокой запыленности, где грязь быстро коагулирует масло; в холодильных и криогенных установках, где минеральное масло густеет; при циклических нагрузках с частыми пусками-остановами; и для смазки неподвижных контактов, где жидкость попросту не удерживается на месте. В каждом из этих случаев покрытие работает, а жидкая смазка либо уходит, либо сильно деградирует.

Численные показатели увеличения ресурса при использовании покрытий

Рост долговечности подшипников с твердосмазочным покрытием зависит от типа и толщины слоя, но типовые цифры на практике воспроизводятся устойчиво.

Исследование вакуумно-плазменного напыления оксинитридом циркония (ZrN) на подшипники 6305 показало, что нанесение слоя толщиной 0,7 мкм увеличило гарантированную долговечность (L₁₀) в 2,1–2,2 раза, а среднюю ожидаемую долговечность в 3,5–4 раза. При этом потери на трение снизились на 30–35%, что означает прямое падение температуры и вибрации в узле.

Для упорных шариковых подшипников с покрытием в оптимальных условиях ожидаемый ресурс работает в диапазоне 500–10 000 часов непрерывной эксплуатации в зависимости от типа покрытия и режима нагружения. Однако эта цифра условна: она справедлива только при соблюдении всех режимных ограничений. Если нагрузка превышает расчетную, ресурс падает намного быстрее, чем для обычных подшипников.

Для долговечности узлов с покрытиями предложены понижающие коэффициенты 0,5–0,7 к стандартным формулам ISO. Это означает, что классическая формула Лунна для жидкосмазываемых подшипников (L = (C/P)³ миллионы оборотов) для покрытых узлов должна быть скорректирована. Кроме того, зависимость от нагрузки более жесткая: если в обычном подшипнике удвоение нагрузки снижает ресурс примерно в 3 раза, то при наличии покрытия ресурс может упасть в 4–8 раз. Это требует строго индивидуального расчета для каждого режима и недопущения перегрузок даже кратковременных.

Факторы, влияющие на ресурс подшипников с покрытиями, и как их учитывать при выборе

Правильный подбор АФП начинается не с выбора материала, а с анализа режима работы узла.

Инженерам необходимо определить: нагрузку (радиальную, осевую, импульсную), скорость вращения (в об/мин или м/с), число пусков-остановов, диапазон температур, наличие вибраций, уровень загрязнения окружающей среды и точность монтажа подшипника.

Все эти параметры работают в связке. Высокая скорость при умеренной нагрузке может быть благоприятна для покрытия - слой сохраняется лучше, температура стабильнее. Но если при высокой скорости возникает перегрев (выше допустимого для материала покрытия), адгезия слоя деградирует, и эффект теряется. Пыль и абразивные загрязнения работают как микрорезцы, разрушающие покрытие, особенно при вибрациях. Холодный пуск требует материала с низкой температурой полимеризации - иначе в момент включения слой не сработает полностью, и коэффициент трения останется высоким.

Толщина покрытия подбирается не "чем больше, тем лучше". В исследованиях показано, что наилучшая работоспособность часто наблюдается при толщине 0,5 мкм для одних материалов и 0,7 мкм для других. Слишком тонкий слой быстро изнашивается, слишком толстый может отслоиться при вибрациях из-за внутренних остаточных напряжений. Выбор оптимальной толщины требует консультации с производителем покрытия или обращения к испытательным данным для конкретного типа.

Точность монтажа - еще один критический фактор, который часто недооценивают. Если подшипник установлен с перекосом, с избыточным натягом или со смещением оси, нагрузка распределяется неравномерно, локальное давление скачет, и покрытие разрушается ускоренно. Качество подготовки поверхности перед нанесением (обезжиривание, микрошероховатость) напрямую определяет адгезию слоя к основанию. Если подготовка халатна, покрытие может начать отслаиваться уже в первые дни работы.

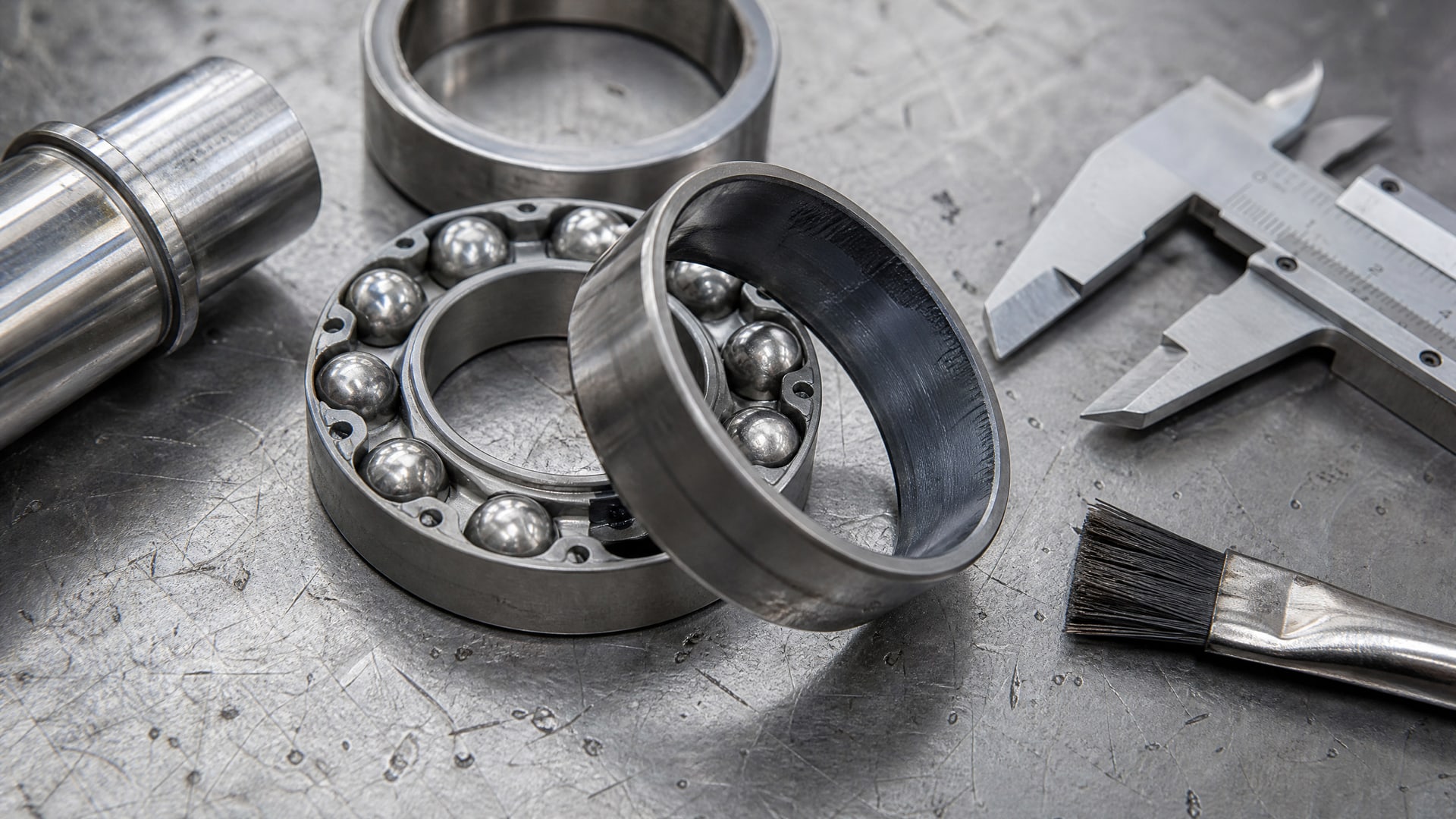

Сравнение типов покрытий (MoS₂, ZrN, DLC) и их применение в зависимости от условий

На рынке антифрикционных покрытий для подшипников представлены несколько основных материалов, каждый с собственным профилем характеристик.

Дисульфид молибдена (MoS₂) - один из старейших и проверенных материалов. Его коэффициент трения низок (около 0,03), он стабилен в широком диапазоне температур и хорошо работает в условиях граничного смазывания. Толщина защитной пленки обычно составляет 5–30 мкм. MoS₂ хорошо переносит циклические нагрузки и вибрации, однако в окислительной атмосфере при повышенной влажности может медленно деградировать. На практике MoS₂ часто комбинируют с полимерной матрицей (PTFE) для улучшения адгезии и долговечности.

Оксинитрид циркония (ZrN) - более современный материал, наносимый методами физического осаждения из газовой фазы (PVD). Обеспечивает лучшую адгезию к стальному основанию, чем чистый MoS₂, и работает при более высоких температурах (до +400...+500 °C). Толщина слоя обычно 0,5–0,7 мкм. Как показано выше, ZrN повышает ресурс в 2–4 раза в зависимости от режима. Недостаток - меньшая изученность в наземных условиях (ZrN изначально разрабатывался для космических приложений) и требовательность к качеству подготовки поверхности.

Алмазоподобные углеродные покрытия (DLC) - еще более продвинутый вариант, обеспечивающий рекордно низкий коэффициент трения (0,01–0,02 в паре с металлом). DLC стоит дороже и требует специального оборудования для нанесения, но в высокоскоростных узлах окупается за счет снижения нагрева и энергопотребления. Диапазон применения: примерно -100...+300 °C.

Выбор материала зависит от приоритетов. Если главная задача - работа при перепадах температур и влажности в промышленной среде, лучше MoS₂ в полимерной матрице. Если нужна максимальная долговечность и высокие скорости, ZrN или DLC. Если бюджет ограничен и режим мягче (скорости не критичные, температура не экстремальная), достаточно MoS₂ без излишних затрат на PVD-технологии.

Применение антифрикционных покрытий для защиты резиновых уплотнений в подшипниковых узлах

Часто забывают, что в подшипниковых узлах работают не только металлические кольца и шарики, но и резиновые или фторопластовые уплотнения.

Эти элементы испытывают фрикционное давление при вращении вала, подвергаются коррозии от влаги и агрессивных сред, изнашиваются от абразивов. Традиционно уплотнения обновляют по плану техническое обслуживания или при появлении утечек.

Твердосмазочные покрытия могут быть нанесены и на стальные направляющие валов, над которыми работают уплотнения, или на закладные части корпуса. Эффект - снижение фрикционного износа на поверхности контакта уплотнения с валом, уменьшение температуры в зоне уплотнения, удлинение межсервисного интервала. При работе в условиях, когда традиционные смазки вымываются (влажные среды, пищевое производство), покрытие обеспечивает защиту от сухого трения и коррозии корпуса уплотнения.

Для защиты конструкций с труднодоступными резиновыми уплотнениями в условиях, где регулярная переконсервация невозможна, рекомендуется изначально нанести антифрикционное гибридное покрытие на поверхность скольжения. Такой подход исключает необходимость повторного нанесения смазки в течение всего срока службы уплотнения, снижает затраты на обслуживание и уменьшает риск утечек из-за вибрационного износа. На узлах, где возможны пусковые удары или холодные пуски, покрытие срабатывает сразу, не требуя времени на разогрев жидкой смазки.

Как повысить КПД оборудования за счет снижения трения в подшипниковых узлах

Падение коэффициента трения с 0,1–0,15 до 0,03 на каждом подшипнике кажется малым, но в машине с множеством узлов эффект суммируется.

Если производственная линия оборудована десятью главными подшипниками в редукторе и еще двадцатью в приводах малых механизмов, общее снижение потерь энергии на трение может составить 15–25% в зависимости от режима работы.

Меньшее трение означает, что меньше энергии рассеивается в виде тепла. На высокоскоростных узлах снижение температуры может быть значительным - на 10–20 °C и более. Это дает каскадный эффект: масло в подшипниковом узле окисляется медленнее, вязкость остается стабильнее, вероятность образования прилипаемых загрязнений снижается. Циклы регенерации или смены смазки удлиняются.

Дополнительно, снижение фрикционного нагрева улучшает точность геометрии узла. Подшипники с меньшим нагревом сохраняют первоначальные зазоры и предварительный натяг, что улучшает виброизоляцию и точность вращения. На прецизионных станках, где точность позиционирования критична, это может привести к снижению брака и улучшению качества изделий.

Практический расчет прост: мощность, рассеиваемая на трение в подшипнике, выражается как Pтр = f × N, где f - коэффициент трения, N - нормальная нагрузка. Если коэффициент упадет вдвое, вдвое упадет и эта мощность (при прочих равных). На двигателе мощностью, например, 100 кВт, если 5% теряется на трение подшипников, это 5 кВт. Снижение потерь на 30% означает экономию 1,5 кВт, что за год непрерывной работы соответствует сбережению электроэнергии на десятки тысяч рублей.

Аварийная защита и живучесть узла при потере основной смазки

Одна из ключевых задач, решаемых твердосмазочными покрытиями, - обеспечение работоспособности подшипника в случае аварийного отказа системы центральной смазки.

На производстве такие ситуации возникают нередко: перегиб магистрали, засор фильтра, отказ насоса, утечка из трубопровода. В обычном подшипнике при потере смазки начинается сухое трение, температура скачком растет, коэффициент трения взлетает к 0,3–0,5, и через несколько минут подшипник может заклинить.

Твердосмазочное покрытие в этот критический момент переходит в режим основной защиты. Материал продолжает работать, температура растет медленнее, коэффициент трения остается низким. В исследованиях указано, что при аварийной потере жидкой смазки покрытие может увеличить время сохранения работоспособности подшипника до 5 раз. Это означает, что вместо выхода из строя за 1–2 минуты узел может функционировать еще 5–10 минут, что часто достаточно, чтобы оператор заметил падение давления, инженер заблокировал подачу, или система вышла на режим пониженных оборотов с нештатной остановкой.

Особенно ценна такая живучесть для узлов, расположенных в недоступных местах или в установках, где внезапная остановка опасна для безопасности. Примеры: подшипники шпинделя сложного станка, редукторы в системах дымоудаления, вертолетные трансмиссии. Даже если покрытие не спасает подшипник целиком, оно дает драгоценное время для безопасного завершения операции или аварийного отключения.

Подбор и нанесение антифрикционных покрытий: практический алгоритм

Правильное применение покрытия начинается за месяцы до физического напыления.

Сначала необходимо собрать техническое задание: режим работы узла (нагрузка в кН, скорость в об/мин), материал подшипника и вала, диапазон температур, наличие загрязнений, требуемый ресурс в часах или оборотах, стоимость простоя при отказе. На основе этого данных производитель покрытия рекомендует материал (MoS₂, ZrN, DLC) и толщину слоя.

Вторая фаза - подготовка поверхности. От качества зависит 80% долговечности покрытия. Подшипник должен быть деконтаминирован от масла, вода, окиси (взята в печи при 150–200 °C в течение 1–2 часов в вакууме или инертной атмосфере), отполирована алмазной пастой или специальным абразивом до шероховатости Ra 0,4–0,8 мкм. Любой остаток жира или оксида - это потенциальная точка отслаивания.

Третья фаза - собственно напыление. В зависимости от материала это может быть:

• Электрохимическое осаждение (для MoS₂ + PTFE) - быстро, дешево, хорошая адгезия, но толщина ограничена 20–30 мкм.

• Физическое осаждение из газовой фазы (PVD, для ZrN, DLC, CrN) - более контролируемо, толщина точна (0,5–2 мкм), но дороже и требует вакуума.

• Плазменное напыление в вакууме - самое дорогое, но обеспечивает лучшую адгезию и однородность.

После нанесения покрытие необходимо подвергнуть контролю адгезии (как минимум тест царапиной или отслаиванием по скотчу ASTM) и микротвердости. Затем подшипник может быть собран в узел согласно чертежу.

Четвертая фаза - первый пуск и обкатка. При холодном пуске коэффициент трения несколько выше, чем при рабочей температуре, пока слой не расплавится и не установится. Первые 1–2 часа работы - контролируемый режим: обороты повышают плавно, температуру отслеживают термодатчиком. Если во время обкатки вибрация или перегрев выходят за пределы нормы, это сигнал к остановке и диагностике: возможно, нарушена подготовка поверхности, или режим не соответствует назначению покрытия.

Часто задаваемые вопросы

Насколько сильно увеличивается ресурс подшипников при нанесении покрытия?

Ресурс увеличивается в 2–4 раза в зависимости от типа материала, толщины слоя, режима работы и качества подготовки поверхности. Для оксинитрида циркония (ZrN) толщиной 0,7 мкм документированы случаи прироста гарантированной долговечности в 2–2,2 раза и средней в 3–4 раза. Однако эти цифры справедливы только при соблюдении режимных ограничений: нагрузка, скорость и температура должны быть в пределах допустимого диапазона для конкретного покрытия.

Какая толщина покрытия оптимальна?

Оптимум обычно находится в диапазоне 0,5–0,7 мкм и зависит от материала и условий нагружения. Слишком тонкий слой быстро изнашивается, слишком толстый может отслоиться из-за внутренних остаточных напряжений при вибрациях. Выбор должен опираться на испытательные данные производителя покрытия для вашего типа подшипника и режима.

Может ли покрытие полностью заменить жидкую смазку?

Нет. Твердосмазочное покрытие дополняет жидкую смазку, обеспечивая защиту в условиях граничного смазывания, при потере основной смазки или в экстремальных температурах. При нормальных режимах жидкая смазка попрежнему необходима для отвода тепла и удаления продуктов износа. Покрытие повышает живучесть узла, но не отменяет обслуживания.

Какие материалы покрытия подходят для низких температур?

Дисульфид молибдена (MoS₂) в полимерной матрице хорошо переносит холод до -200 °C. Более современные материалы (ZrN, DLC) в паре с минеральным маслом, вязкость которого падает при холоде, менее надежны. Если узел работает при криогенных температурах (-100 °C и ниже), следует уточнить допуски конкретного материала у производителя.

Требует ли покрытие обновления во время работы?

Одноразово нанесенное твердосмазочное покрытие обновления не требует. Оно работает весь срок жизни подшипника. Однако при механическом повреждении (скол, царапина глубже слоя), прогаре или отслаивании отдельных участков локальный ремонт возможен, но сложен. По этой причине важна правильная подготовка поверхности и соблюдение режимных ограничений.

Заключение

Антифрикционные твердосмазочные покрытия - это проверенный способ увеличить ресурс подшипников на 2–4 раза, снизить потери энергии на трение на 30–35% и обеспечить живучесть узла при аварийной потере смазки. Применение особенно эффективно для высоконагруженных, высокоскоростных, холодных или запыленных узлов, где жидкая смазка неустойчива или регулярно вымывается.

Выбор материала, толщины и режима напыления требует индивидуального расчета на основе нагрузок, скорости, температур и загрязнения конкретной машины. Подготовка поверхности и качество адгезии определяют 80% успеха. Если ваше оборудование работает в экстремальных условиях или простой критичен для производства, обратитесь к производителю или специалисту по диагностике подшипниковых узлов - они помогут подобрать режим и материал покрытия, а также рассчитают ожидаемый прирост ресурса для конкретной машины.
