Защита подшипников от задиров при работе в масляной среде

Задиры на рабочих поверхностях подшипников - результат нарушения смазочной пленки или неправильного выбора масла. Когда металл контактирует с металлом без достаточного разделения смазкой, возникает микросваривание и выкрашивание материала, что ведет к локальному нагреву, расширению люфтов и отказу узла. Выбор правильного масла для смазки подшипников определяет как долговечность узла, так и надежность всей машины.

Статья адресована техническим специалистам, инженерам и закупщикам промышленного сектора, которые отвечают за подбор смазочных материалов для подшипниковых узлов, работающих при различных нагрузках, скоростях и температурах. Здесь вы найдете критерии выбора масла, стандарты классификации, рекомендации по защите от задиров и конкретные примеры подбора в зависимости от режима работы узла.

Как вязкость масла влияет на защиту от задиров

Кинематическая вязкость при 40°C - первый показатель, на который смотрит инженер при выборе масла для подшипника.

Классификация по ISO 3448 охватывает диапазон от ISO VG 2 до ISO VG 1500, но для подшипников используют обычно масла в пределах ISO VG 32–680. Вязкость определяет толщину и прочность смазочной пленки при рабочей температуре и нагрузке.

Когда вязкость выбрана неправильно, происходит одно из двух: либо пленка разрушается (если масло слишком жидкое), либо масло не поступает в зазоры и образуются сухие пятна (если масло слишком вязкое). В обоих случаях возникают условия для микросваривания и задиров.

Для высокоскоростных подшипников, где центробежная сила выбрасывает масло из зазоров, нужны низковязкие масла ISO VG 32–68. Они хорошо поступают в узкие зазоры и не создают избыточного сопротивления. Для подшипников среднего размера с умеренными скоростями рекомендуют ISO VG 100–150: такие масла обеспечивают достаточную толщину пленки и хорошее удержание в зазорах. Для крупных подшипников, работающих при высоких нагрузках и низких скоростях, выбирают ISO VG 220–320 и выше: более вязкое масло способно выдержать точечное давление без разрушения пленки.

Температура рабочей точки узла также влияет на требуемую вязкость. При нагреве масло разжижается, и номинальная вязкость падает. Если узел нагревается сильно, нужно выбрать исходно более вязкое масло, чтобы при рабочей температуре оно сохранило нужную толщину пленки. Обратная задача возникает при низких температурах: масло с высокой вязкостью может не поступать в узел в момент холодного пуска.

Синтетические базовые масла и их роль в экстремальных режимах

Минеральные масла хорошо работают в умеренных условиях, но их способность оставаться жидкими при минус 40–60°C ограничена.

Синтетические базовые масла типа PAO (полиальфаолефины) и эфиры решают эту задачу: они сохраняют текучесть при температуре до минус 48°C для PAO ISO VG 68 и до минус 60°C для эфирного ISO VG 32.

Преимущество синтетики не только в низкотемпературной работе. Синтетические масла имеют более стабильный индекс вязкости, что означает более предсказуемую толщину пленки при температурных колебаниях. Это особенно важно для узлов, испытывающих перепады от холода к жаре: минеральное масло может стать слишком жидким при нагреве, а синтетическое останется в рабочем диапазоне. Синтетические базы также менее подвержены окислению, что продлевает межсервисный интервал и сохраняет защитные свойства масла на протяжении всего срока службы.

При выборе синтетического масла нужно учитывать, что для очень высокого скоростного режима и минимального сопротивления подходит PAO низких классов вязкости, а для более тяжелых режимов с высокими давлениями эффективнее полиинтернальные эфиры, которые обладают лучшей адгезией и удержанием пленки на окружностях подшипника.

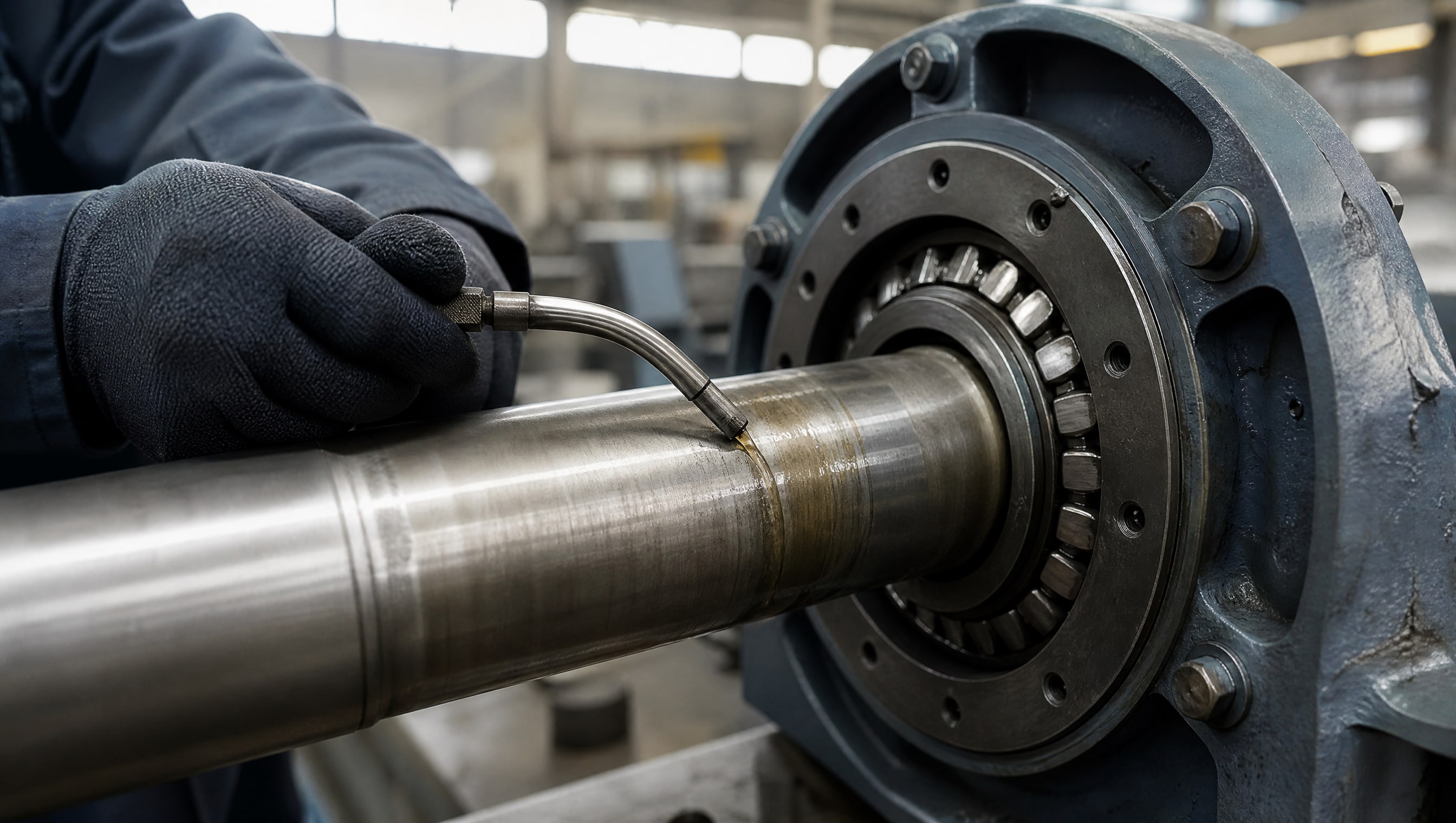

Антифрикционные присадки и защита вала подшипника

Присадки в составе масла работают не вместо вязкости, а вместе с ней.

Антиокислительные присадки предотвращают старение масла: они замедляют химические реакции окисления, которые приводят к образованию лака и отложений на поверхностях узла. Антикоррозионные присадки защищают металл вала и обойм подшипника от коррозии при контакте с водой или кислотными продуктами разложения масла.

Противозадирные присадки (EP - extreme pressure) содержат соединения серы и фосфора, которые при высоком давлении образуют пленку на поверхности металла. Эта пленка служит барьером между вращающимися поверхностями и предотвращает микросваривание. Однако противозадирные присадки нужны только для режимов, где возможен контакт высокого давления: для обычной работы подшипника качения такие присадки могут быть лишними, а для подшипников скольжения шпинделя или шарнирных соединений, работающих под нагрузкой, они обязательны.

Выбор присадок зависит от типа узла и условий работы. Для подшипников скольжения, где давление может быть высоким, присадки особенно важны. Для подшипников качения, работающих в масляной ванне, достаточно набора базовых антиокислительных и антикоррозионных защит. Экспертная рекомендация: перед выбором масла сверьте спецификацию производителя оборудования - там указаны допустимые присадки и запреты на определенные типы соединений (например, ограничения по сере для некоторых подшипниковых узлов).

Подбор масла по режиму работы подшипников

Режим работы - это совокупность трех факторов: скорость вращения, нагрузка и температура.

Каждый фактор смещает выбор вязкости в нужную сторону.

Высокоскоростные узлы (шпиндели, турбины, центробежные насосы) работают при числах оборотов выше 10 000 об/мин. Здесь вязкость выбирают в диапазоне ISO VG 32–68, часто синтетическую. Цель - минимальное сопротивление и максимальный отвод тепла. Слишком вязкое масло нагреет узел за счет трения, слишком жидкое не обеспечит смазочную пленку. Для таких узлов критична также хорошая теплопроводность масла.

Подшипники среднего режима (редукторы, основные валы станков) работают при 1 000–5 000 об/мин с умеренными нагрузками. Здесь подходят масла ISO VG 100–150, минеральные или синтетические в зависимости от диапазона температур. Если узел рабочей температуре находится в диапазоне минус 40…плюс 80°C, можно использовать минеральное масло с хорошей низкотемпературной работоспособностью.

Тяжелонагруженные узлы (редукторы для гусеничной техники, крупные турбины, подшипники скольжения) требуют вязкости ISO VG 220–320 и выше. Нагрузка воздействует на тонкий слой масла между поверхностями, и только достаточно вязкое масло может выдержать это давление без разрушения пленки. Для таких узлов часто требуются противозадирные присадки.

Низкотемпературные условия (Арктика, высокогорье, машины для внутреннего транспорта) требуют либо синтетического масла, либо минерального с депрессорными присадками. Температурный диапазон для ISO VG 32–46 составляет примерно минус 60…плюс 80°C, для ISO VG 68–100 - минус 40…плюс 120°C. Выбирайте синтетическую базу (PAO, эфиры), если узел должен работать при температуре ниже минус 40°C.

Масла для подшипников скольжения и качения: различия в подходе

Подшипники скольжения (втулки, графитные вкладыши) и подшипники качения (шариковые, роликовые) требуют разных режимов смазки.

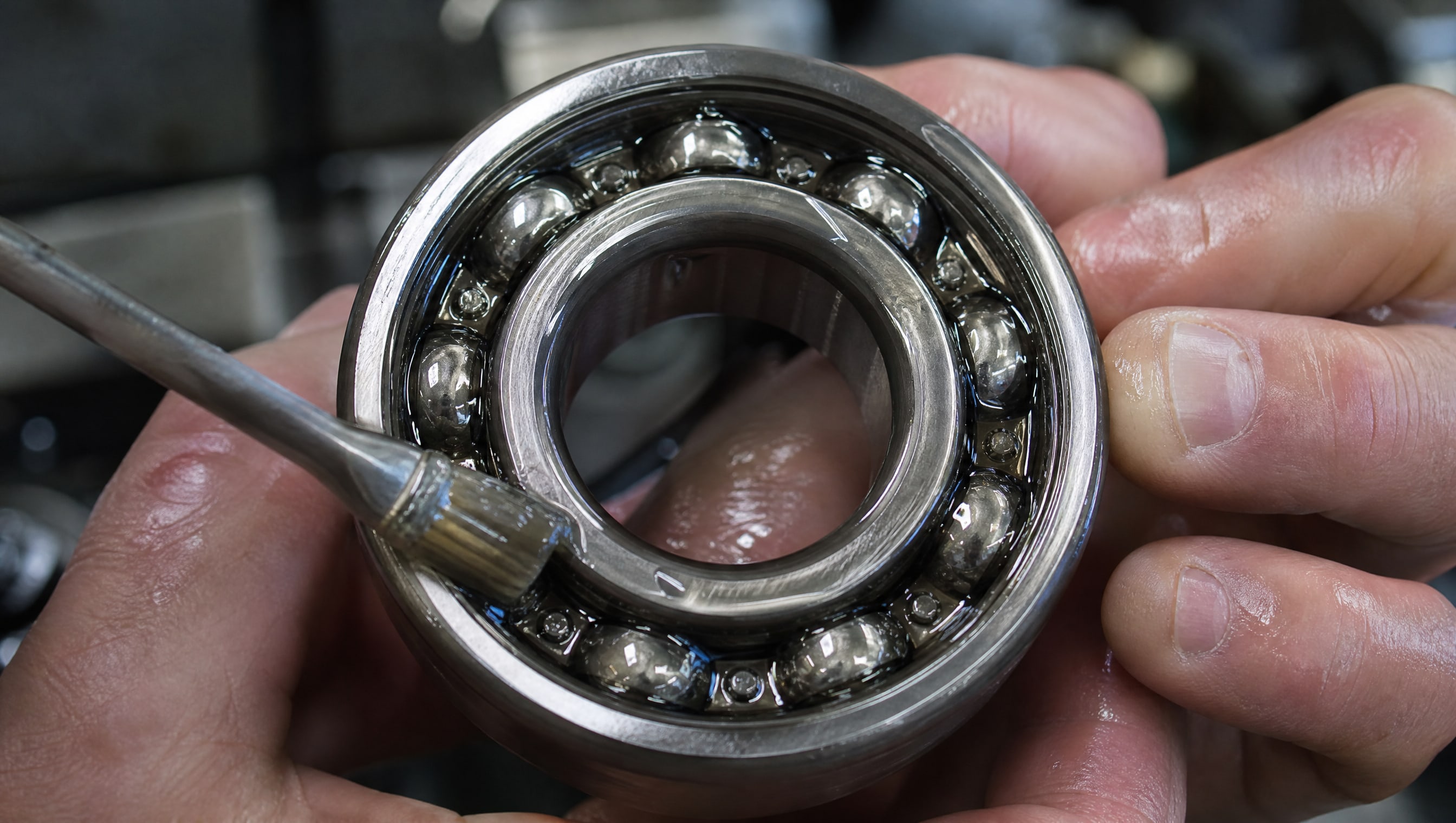

Подшипники качения часто смазывают либо маслом в ванне (когда узел погружен в масло), либо маслом с периодической подачей (капельная смазка, масляное туманообразование). Масло должно хорошо поступать в зазоры между шариками (или роликами) и обойдой, образовывая упругую пленку. Вязкость для таких узлов обычно ниже: ISO VG 32–100 в зависимости от скорости. Качество фильтрации критично: частицы больше 3–5 микрон могут повредить микрогеометрию рабочих поверхностей.

Подшипники скольжения требуют более вязких масел, потому что нагрузка сосредоточена на большей площади, но давление выше. Для шпиндельных вкладышей часто используют масло ISO VG 100–220, для крупных промышленных узлов - ISO VG 220–460. Смазка подается централизованно через масляные каналы, часто под давлением. Здесь противозадирные присадки работают активнее, потому что нагрузка может быть спорадической (например, при срыве сцепления).

Для подшипников скольжения шпинделя выбор масла зависит также от требуемой точности: масло должно быть стабильным, иметь малое изменение вязкости при температурных колебаниях, хорошую адгезию и очень низкую пенистость. Синтетические масла здесь предпочтительны.

Стандарты и нормативная база при выборе масла

Классификация масел по вязкости ведется по стандарту ISO 3448, который разделяет масла на классы от ISO VG 2 до ISO VG 1500.

Каждый класс указывает номинальную кинематическую вязкость при 40°C и допустимый диапазон отклонения (обычно ±10% от номинала).

Для пластичных смазок используется отдельный стандарт - ISO 6743-9, который классифицирует смазки по типу загустителя (литиевые, кальциевые, сложноэфирные и прочие), типу базового масла и рабочему диапазону. ГОСТ ISO 12924 и ГОСТ ISO 6743-9 являются отечественными эквивалентами этих стандартов и применяются в России.

Для закрытых зубчатых передач существует стандарт ГОСТ ISO 12925-1-2013, который охватывает требования к маслам для редукторов; этот стандарт полезен, если подшипниковый узел входит в состав редуктора и работает в общей масляной системе.

Классификация по NLGI (от 0 до 6 и выше) относится только к консистенции пластичных смазок, а не к маслам. NLGI 2 - самая распространенная консистенция смазок, примерно как сливочное масло при комнатной температуре. Не путайте NLGI с вязкостью базового масла: одно и то же базовое масло может быть загущено в смазку NLGI 1, NLGI 2 или NLGI 3, в зависимости от требуемой консистенции.

Часто задаваемые вопросы

Какое масло для смазки подшипников выбрать для высокоскоростного узла?

Для высокоскоростных узлов (свыше 10 000 об/мин) подходят масла низкой вязкости: ISO VG 32–68. Выбирайте синтетическую основу (PAO или эфиры), если температурный диапазон узла выходит за пределы минус 40…плюс 80°C. Убедитесь, что масло имеет низкую температуру застывания (не выше минус 30°C), хорошую теплопроводность и минимальную пенистость.

Чем отличается масло для подшипников скольжения от масла для подшипников качения?

Масла для подшипников качения обычно менее вязкие (ISO VG 32–100) и подаются периодически. Масла для подшипников скольжения более вязкие (ISO VG 100–460) и часто подаются централизованно под давлением. Для скольжения нередко требуются противозадирные присадки из-за более высокого удельного давления.

Почему синтетическое масло лучше для холодных климатов?

Синтетические масла на основе PAO и эфиров сохраняют текучесть при температурах до минус 48–60°C, тогда как минеральные масла затвердевают уже при минус 30–40°C. При холодном пуске синтетическое масло обеспечивает быстрое поступление в узел и мгновенное смазывание, что предотвращает сухое трение и износ.

Как присадки в масле защищают подшипник от задиров?

Антиокислительные присадки предотвращают старение масла и образование лака, который забивает зазоры. Антикоррозионные защищают металл от коррозии. Противозадирные (EP) присадки образуют защитную пленку при высоком давлении и предотвращают микросваривание поверхностей при нарушении основной смазочной пленки.

Всегда ли нужно выбирать самое вязкое масло для защиты от задиров?

Нет. Слишком вязкое масло может не поступить в узкие зазоры подшипника качения, ухудшить охлаждение высокоскоростного узла и повысить потери энергии. Вязкость нужно выбирать по конкретному режиму работы: скорость, нагрузка и температура определяют требуемый класс ISO VG.

Защита подшипников от задиров при старт-стопных режимах

Когда подшипник работает с частыми пусками и остановками (конвейеры, станки с ЧПУ, строительные машины), условия для задиров резко обостряются.

В момент пуска узел холоден, масло вязкое, поступает медленно. На время до 1–2 секунд подшипник может работать в режиме сухого или граничного трения, даже если масло в системе присутствует. Повторяющиеся микропроскальзывания и рывки создают условия для фреттинга (фрикционного окисления поверхностей) и локального задира.

Для защиты узлов, работающих в режиме старт-стоп, требуется масло с очень хорошей адгезией к металлу: оно должно оставаться на поверхности подшипника даже после остановки. Для защиты подшипников от задиров в масляной среде, особенно при старт-стопных режимах, выбирают составы с твердыми антифрикционными наполнителями, которые обеспечивают низкий коэффициент трения и предотвращают износ в момент пуска. EFELE SG-316 - силиконовая термостойкая смазка с такими наполнителями, которая обеспечивает переходный слой между сухим трением и режимом полной смазки, давая узлу время на разогрев и поступление основного масла.

Дополнительно ко всему в узлах со старт-стопным режимом рекомендуется применять централизованную смазку с предварительной заливкой масла в ванну подшипника либо использовать масляное туманообразование, которое обеспечивает мгновенное поступление масла в зазоры при любом пуске.

Заключение

Защита подшипников от задиров в масляной среде достигается правильным выбором вязкости масла по режиму работы узла (скорость, нагрузка, температура), использованием синтетических база при экстремальных температурах и наличием в составе масла антиокислительных и антикоррозионных присадок. Вязкость выбирают по стандарту ISO 3448, ориентируясь на таблицы производителя оборудования. Ошибка в выборе вязкости или базового масла приводит к нарушению смазочной пленки и микросварыванию поверхностей.

Следующий шаг: сверьте спецификацию производителя вашего оборудования, определите режим работы подшипника (скорость, нагрузка, рабочая температура), уточните требуемый класс вязкости и тип базового масла, а затем подберите конкретный продукт с учетом присадок и допусков, указанных в техническом регламенте узла.
