Замена прокладок фланцев на герметик: как не потерять надежность соединения

Вопрос о переходе с традиционных вырубных прокладок на анаэробные герметики возникает на производстве почти ежедневно: это кажется удобнее, быстрее, дешевле. Однако прямая замена без учета стандартов фланца, рабочих условий и требований производителя оборудования часто приводит к протечкам, неожиданным отказам и затратам на переделку. Фланцевое соединение - узел ответственный, и его герметизация строго регламентирована стандартами EN 1514, EN 12560, ASME B16.20 и B16.21. В этой статье мы разберем, когда и как можно безопасно отказаться от вырубной прокладки, какие условия должны быть соблюдены, и как выбрать правильное решение для вашего оборудования.

Материал полезен инженерам, техническим специалистам и закупщикам, которые занимаются герметизацией фланцевых соединений в промышленных системах водоснабжения, газопровода, нефтепровода и технологических трубопроводов.

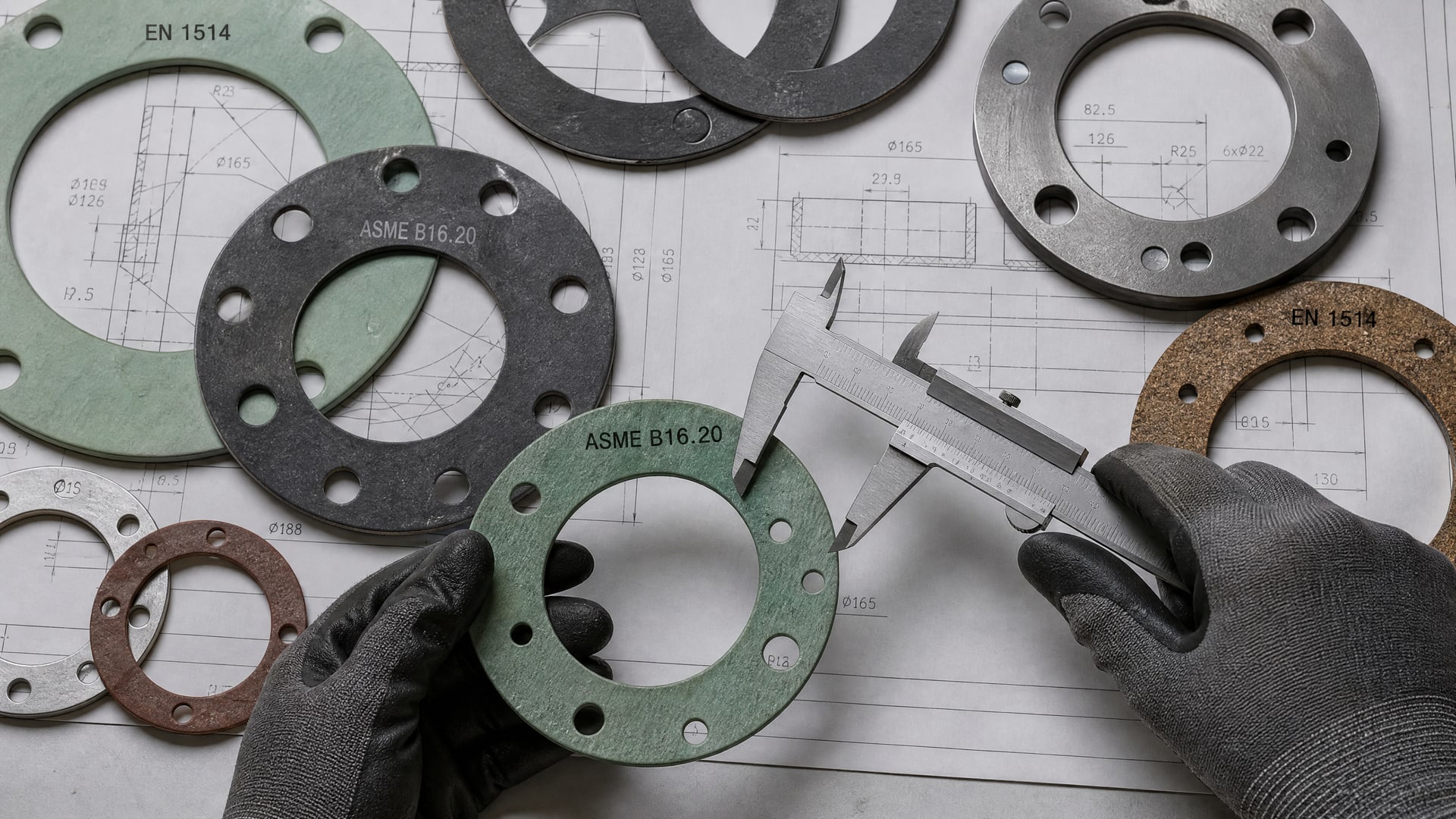

Стандарты фланцев и типы прокладок: почему нельзя смешивать

Фланцевые соединения в мире классифицируются по трем основным системам, и каждая имеет свой стандарт на прокладки.

EN/PN-система (европейская, по параметру PN - номинальное давление) использует стандарт EN 1514, который определяет размеры, толщину, площадь контакта и допуски вырубных прокладок для каждого класса давления и диаметра. Например, для фланца PN16 DN25 прокладка имеет наружный диаметр 60 мм, внутренний 32 мм и толщину 2 мм - это не произвольные размеры, а результат расчета, обеспечивающего герметичность при расчетном давлении.

EN/Class-система (английская классификация по классам давления) регламентируется EN 12560 и используется параллельно с EN 1092-1. Здесь прокладки также стандартизированы по размерам и материалам, но применяются к фланцам класса 300, 600, 900 и выше.

ASME-система (Северная Америка) делится на две части: ASME B16.21 - для неметаллических плоских прокладок на фланцы по ASME B16.5 и B16.47, и ASME B16.20 - для металлических, спирально-навитых и рубашечных прокладок. Диапазон фланцев - от NPS 1/2 (около DN15) до NPS 24 (около DN600) и давление от Class 150 до Class 2500 (это примерно 2,6 МПа и 175 МПа соответственно).

Попытка подогнать европейскую прокладку на ASME-фланец или наоборот приводит к недостаточному сжатию, перекосу нагрузки и утечкам. Поэтому первый шаг при замене - определить, какой стандарт действует на вашем фланце (посмотреть маркировку, техническую документацию или чертеж).

Когда анаэробный герметик действительно применяется вместо прокладки

Анаэробный герметик - жидкость, которая твердеет в отсутствие воздуха и в контакте с металлом.

Ключевое слово - «в отсутствие воздуха». Это означает, что герметик работает только если щель между фланцами плотная (зазор менее 0,15–0,25 мм), металлические поверхности чистые от окисла и контаминантов, и давление достаточно, чтобы вытеснить воздух из зазора при сборке.

На практике использование герметика вместо прокладки допускается только в следующих случаях:

• В документации производителя оборудования явно указано «anaerobic gasket», «flange sealant» или аналогичное разрешение. Это может быть в сборочном чертеже, в инструкции по техническому обслуживанию или в спецификации узла.

• Соединение - разборное, на малом давлении (до 2,5–3 МПа в большинстве случаев), например, фланцевое соединение на входе масляного насоса, на переливной трубе или на техническом сливе.

• Среда - масло, техническая вода или нейтральный газ. Герметики чувствительны к кислотам, щелочам, спиртам и перепадам температуры; в агрессивных средах вероятность отказа выше.

• Температура стабильна и находится в допусках герметика (обычно минус 40…+150 °C для стандартных формул; специальные герметики держат до +200 °C).

Если хотя бы одно из этих условий не выполнено, замена прокладки на герметик - это риск, а не оптимизация.

Отказ от вырубной прокладки: ограничения и подводные камни

Вырубная прокладка - паронит, резина, фторопласт или комбинированный материал - это не просто кусок материала. Она рассчитана на упругое восстановление после нагрузки сжатия, на поглощение микронеровностей фланца (до 0.05 мм), и на сохранение герметичности при вибрации, тепловых расширениях и микросмещениях.

Анаэробный герметик не имеет такой упругости. Если фланец вибрирует (например, на тонкостенной трубе или на компрессорной линии), герметик может потрескаться через несколько недель или месяцев работы. Если температура скачкообразно растет (холодный пуск насоса), линейное расширение фланца и герметика происходит по-разному, и герметик либо сжимается, либо микротрещины пропускают утечку.

Кроме того, герметик чувствителен к чистоте. Пыль, окись, остатки старой прокладки - все это препятствует полимеризации. Если в цехе некому проконтролировать подготовку поверхности, то герметик высохнет неправильно или вообще не высохнет.

Поэтому на практике многие инженеры используют комбинированный подход: тонкая паронитовая прокладка (толщина 1–1,5 мм вместо обычных 2–3 мм) плюс небольшое количество герметика. Это дает упругость прокладки и дополнительную гарантию герметичности герметика. Такой способ требует меньше предварительной очистки и переносит вибрацию и тепловые скачки лучше, чем герметик в одиночку.

Герметизация фланцевых соединений на производстве: практический выбор

На производстве выбор между прокладкой и герметиком определяется типом соединения и историей его работы.

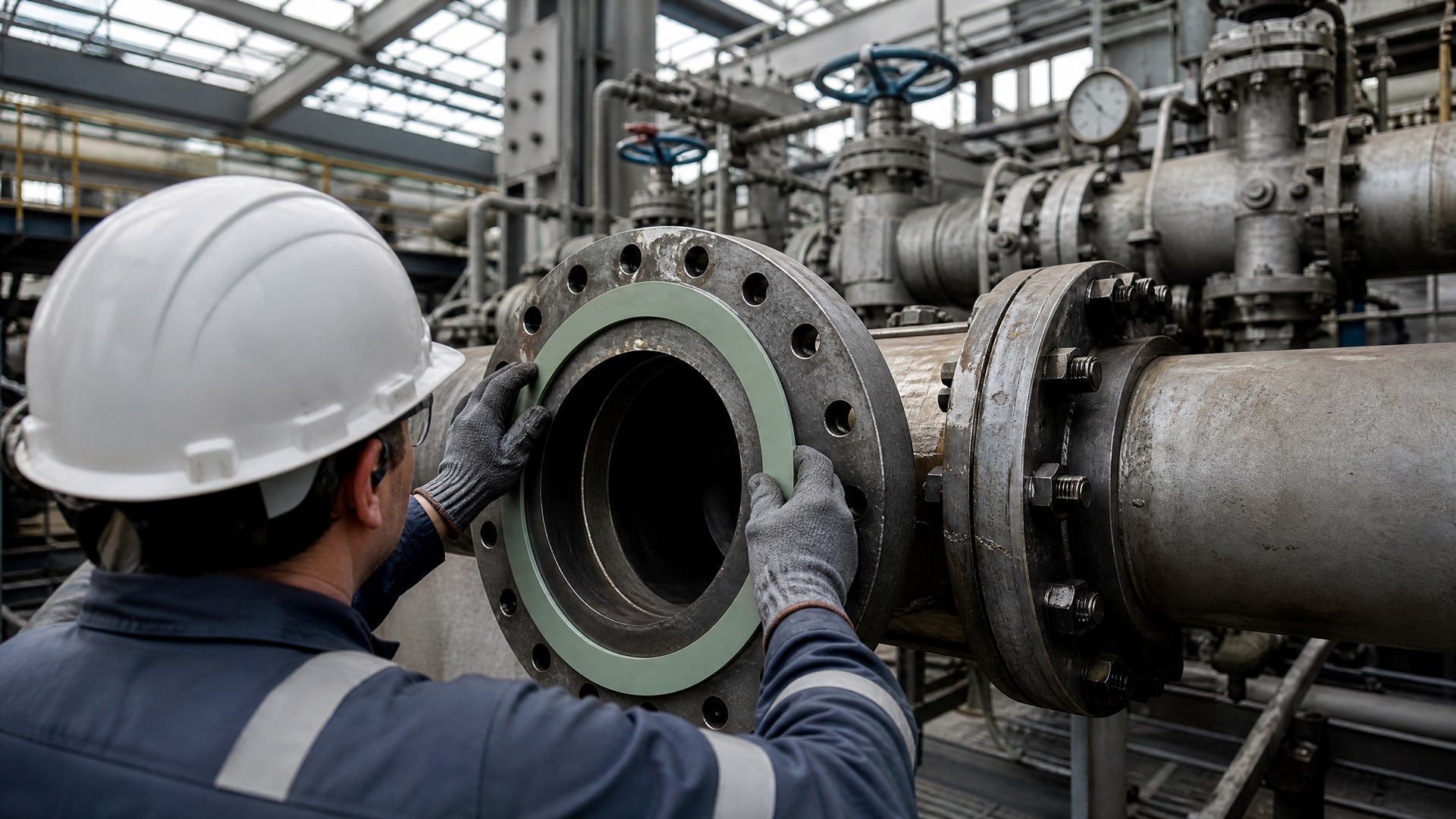

Для критичных, постоянно работающих соединений (магистральные трубопроводы, компрессорные линии, гидравлические системы высокого давления) остаются традиционные вырубные прокладки. Их надежность проверена стандартами, расчет герметичности можно выполнить по EN 1591-1 (для PN-фланцев) или ASME-методике, и замену можно планировать по срокам профилактики. В этом сегменте герметик - вспомогательный материал для дополнительной герметизации, а не замена прокладки.

Для промежуточных соединений среднего давления (ввод-вывод масла, сливные магистрали, газовые ответвления) герметик применяется охотнее. Если давление не превышает 2,5 МПа, температура стабильна, и производитель оборудования это допускает, то переход на герметик сокращает время сборки и упрощает управление запасами. Однако контроль качества при подготовке фланцев становится строже.

Для техническогоборудования и служебных магистралей (циркуляция охладителя, слив конденсата, отвод воздуха) можно использовать герметик без прокладки, если соединение собирается на производстве под контролем и не разбирается на месте установки. Если же соединение будет разбираться в полевых условиях, лучше оставить прокладку - она гарантирует повторную герметичность.

Герметизация фланцевых соединений производство часто организует так: основные тепловые и магистральные узлы - только прокладки по стандарту, вспомогательные узлы - герметик с контролем чистоты, техническое оборудование - по документации производителя. Это дает оптимум между надежностью, скоростью сборки и себестоимостью.

Когда герметик работает надежнее прокладки

Есть специфические ситуации, где анаэробный герметик работает даже лучше, чем традиционная прокладка.

Фреттинг-коррозия на фланцах из нержавеющей стали или алюминия. Если под прокладкой образуется гальваническая ячейка (например, стальной болт на алюминиевом фланце), начинается коррозия, которая ослабляет герметичность. Герметик полностью перекрывает контакт и исключает фреттинг.

Микроподтеки в условиях низких температур. Вырубная прокладка при минус 30–40 °C может затвердеть и потерять упругость, что вызывает микротечи. Если используется герметик, он остается пластичным в допустимом диапазоне и герметичность сохраняется.

Вымывание или набухание прокладки. В агрессивных средах (концентрированные моющие растворы, некоторые типы масел, органические растворители) резина и паронит могут набухать или вымываться. Герметик химически нейтрален к большинству индустриальных жидкостей и не меняет объем.

Вымывание прокладки - частая причина утечек на фасовочном оборудовании пищевой и химической промышленности, где используются активные моющие составы. Замена прокладки на фланцевом соединении у выхода циркуляционной системы на герметик может решить проблему, если давление низкое (до 1 МПа) и производитель оборудования это допускает.

Параметры, которые нужно проверить перед переходом на герметик

Замена прокладки на фланцевом соединении требует проверки минимум пяти параметров.

Упустить хотя бы один - значит рискнуть утечкой или отказом.

Параметр	На что смотреть	Что делать
Стандарт фланца	Маркировка: EN, PN или ASME Class	Выписать EN 1514, EN 12560 или ASME B16.20/B16.21; убедиться, что герметик в них предусмотрен
Давление эксплуатации	Техническая документация, техлист	Герметик НЕ применяется выше 2,5–3 МПа; для выше - только прокладка
Температура рабочего диапазона	Спецификация оборудования	Герметик должен быть рассчитан на минимум и максимум; холодный пуск минус 10 °C уже требует специальной формулы
Уплотняемая среда	Техзадание, техлист	Для масел - герметик устойчив; для щелочей, спиртов, кетонов - проверить совместимость
Разрешение производителя оборудования	Чертеж, инструкция по ТО, спецификация узла	Должно быть прямое указание на допуск anaerobic gasket; если такого нет - герметик как основное уплотнение недопустим

Для газопроводов правило еще строже: замена прокладки фланцевого соединения газопровода может быть разрешена только трубопроводной организацией, отвечающей за участок, и только если это предусмотрено проектом и нормативными документами (СНиП, ведомственные инструкции). На магистральных газопроводах герметик не используется вообще; на распределительных сетях - только по специальному разрешению.

Практический процесс замены: инструкция для инженера

Если все пять параметров проверены и замена разрешена, следующий шаг - правильное применение герметика.

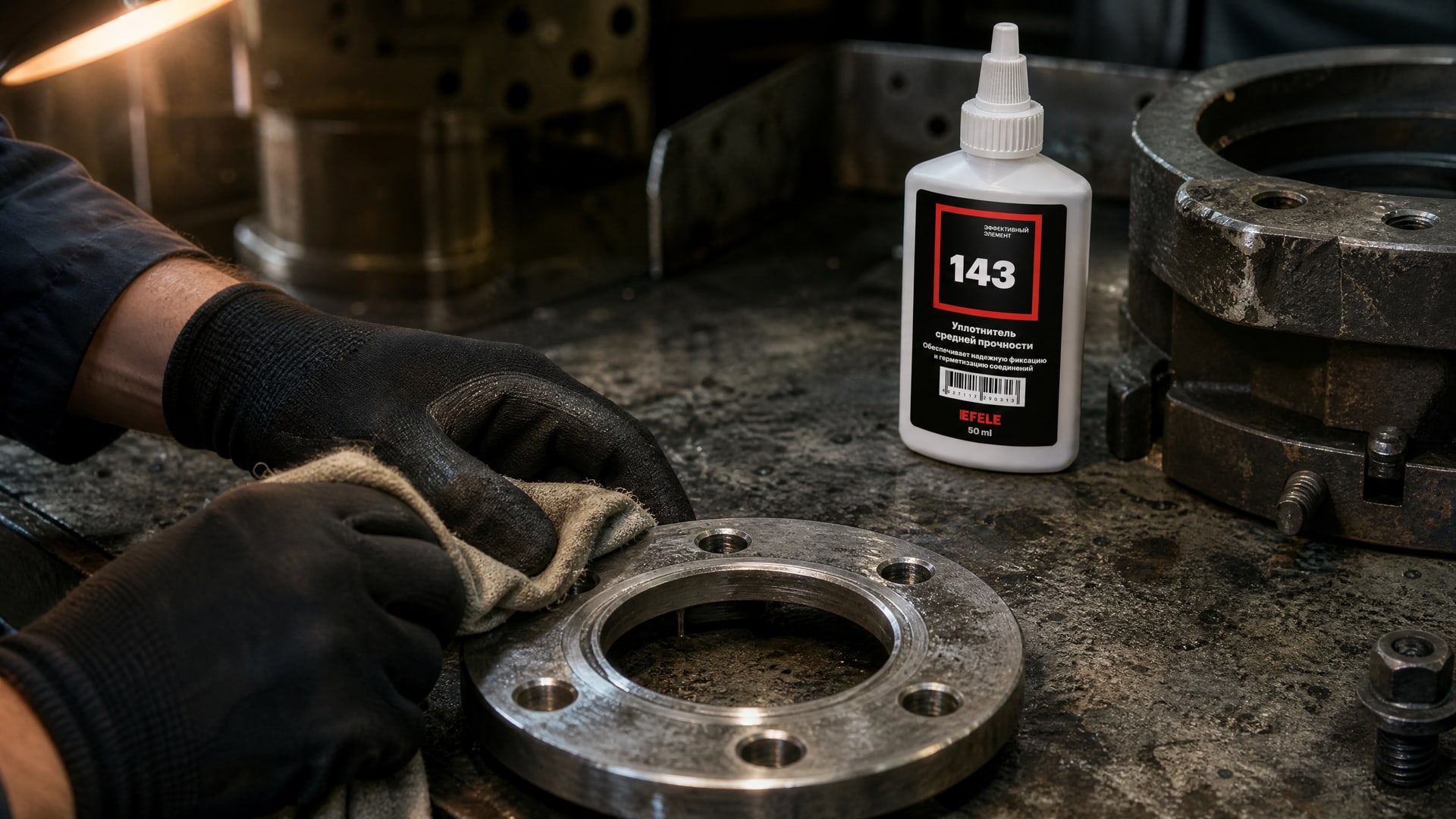

Подготовка поверхности - это главное. Фланцы должны быть обезжирены ацетоном или специальным растворителем (спирт хуже всего работает), высушены сухой тряпкой или сжатым воздухом. Остатки старой прокладки должны быть полностью удалены; даже крошечные куски паронита препятствуют полимеризации герметика. На металлических фланцах из нержавеющей стали нужно удалить окислы легкой шлифовкой наждачной бумагой (гритность 200–400) или специальной щеткой.

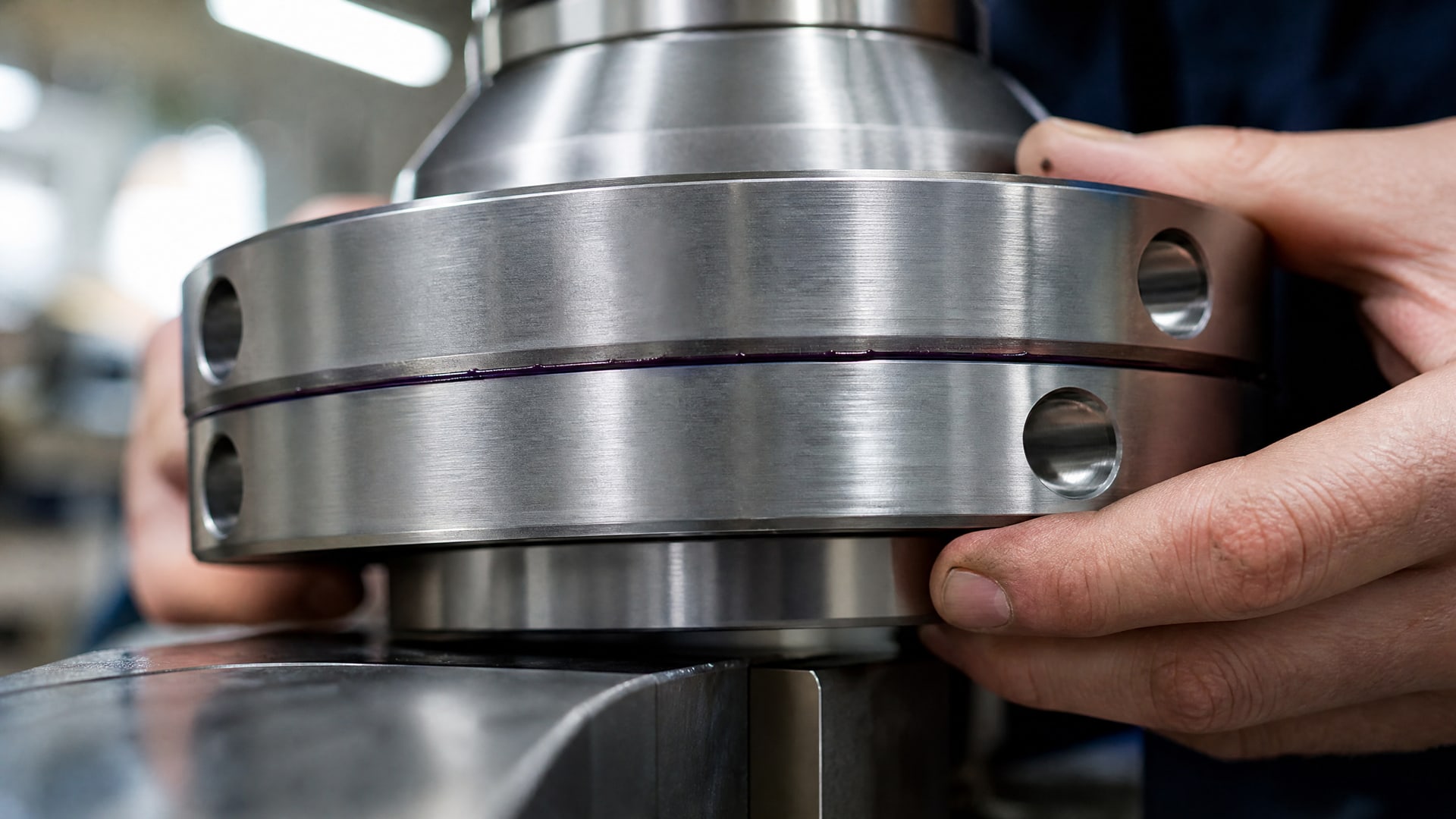

Нанесение герметика тонким равномерным слоем по окружности сопрягаемой поверхности одного из фланцев. Толщина слоя -0,5–1 мм, не более. Избыток герметика не улучшает герметичность, а только растекается в стороны и создает грязь.

Сборка должна быть быстрой: герметик должен быть внесен между фланцами в течение 5–10 минут после нанесения (точное время смотрите на упаковке конкретного продукта). При сборке болты затягиваются равномерно, крест-накрест, без рывков. Перетяжимать болты нельзя - это вызовет выдавливание герметика из щели.

Отверждение - это критический период. Герметик должен полимеризоваться при комнатной температуре (18–25 °C) в течение 24 часов. Преждевременная работа соединения (нагрузка давлением, вибрация, открытие фланца) прерывает полимеризацию и герметик не схватится. Если нужна быстрая полимеризация, используются ускорители (активаторы), но это требует опыта.

На практике многие производства используют промежуточный вариант: герметик наносится, фланцы собираются, соединение фиксируется, но нагрузка давлением подается только через 12–24 часа. Это дает время на корректную полимеризацию и исключает риск предварительного отказа.

Для герметизации плоских разборных металлических фланцев вместо вырубных прокладок в условиях стабильного давления и температуры рекомендуется применять анаэробный жидкий уплотнитель. Например, EFELE 143 обеспечивает надежное соединение, устойчивость к высоким температурам и защиту от фреттинг-коррозии - особенно полезно на фланцах из нержавеющей стали, где под традиционной прокладкой могла образовываться электрохимическая коррозия. Холодный пуск оборудования, когда масло еще вязкое и давление скачкообразно растет, герметик на основе анаэробной смолы переносит лучше, чем паронит: материал остается пластичным при резких перепадах и не развивает микротрещин. Однако это применимо только для соединений с давлением до 2,5 МПа и при условии, что производитель оборудования такой способ герметизации допускает.

Замена прокладки на фланцевом соединении: когда герметик - неправильный выбор

Есть типичные ошибки, которые совершают закупщики и техники, когда решают заменить прокладку на герметик без должной проверки.

Ошибка 1: «Герметик дешевле, значит, его всегда можно использовать». Анаэробный герметик действительно экономичнее на единицу соединения, но только если соединение действительно для этого подходит. На фланцах высокого давления (свыше 4–5 МПа) герметик не держит. Попытка сэкономить здесь приводит к утечкам, остановам оборудования и затратам на ремонт, которые многократно перекрывают сэкономленную цену прокладки.

Ошибка 2: «Фланцы на нашем оборудовании одинаковые, поэтому везде подойдет герметик». Даже если фланцы выглядят одинаково, они могут использоваться в разных точках системы с разными рабочими условиями. Например, на входе насоса давление 0,5 МПа, а на выходе -5 МПа. Замена прокладки на герметик может сработать на входе и провалиться на выходе.

Ошибка 3: «Мы никогда не разбираем это соединение, поэтому герметик подходит». Если соединение собирается один раз, герметик действительно часто работает. Но если при техническом обслуживании фланец все-таки разбирается (для промывки, замены компонента, осмотра), повторное применение герметика требует полной очистки поверхности и повторной подготовки. На практике закупщики часто оставляют старый герметик, добавляют новый, и герметичность падает. Если же использована была прокладка, повторное применение требует просто новой прокладки из коробки - никаких подготовок.

Ошибка 4: «В нашем цехе грязновато, но герметик все равно сработает». Герметик критичен к чистоте. Если пыль, окись или ржавчина попали в щель перед нанесением герметика, отверждение замедляется или не происходит вообще. На практике это часто выявляется только при первой попытке эксплуатации соединения.

Ошибка 5: «Производитель оборудования о герметике не упоминает, но это же стандартный фланец, должно быть все OK». Отсутствие запрета - не разрешение. Инженер должен убедиться в активном разрешении, а не в молчаливом допуске. Если документация молчит, рекомендация должна быть консервативной: использовать стандартную прокладку, которая явно предусмотрена конструкцией.

Часто задаваемые вопросы

Можно ли заменить вырубную прокладку на герметик в газопроводе?

Замена прокладки на герметик в газопроводе возможна только с разрешения организации, эксплуатирующей газопровод, и только если это предусмотрено проектной документацией. На магистральных газопроводах герметик не применяется. На распределительных сетях малого давления (до 0,3 МПа) и в служебных газовых линиях замена может быть разрешена, но требует письменного согласования. Самостоятельная замена без разрешения - нарушение нормативов.

Какой герметик нужен для фланцев высокого давления?

Стандартные анаэробные герметики не рассчитаны на давление выше 2,5–3 МПа. Для фланцев высокого давления (свыше 4 МПа) необходимо использовать вырубные прокладки по стандарту ASME B16.20 (металлические, спирально-навитые) или EN 1514 (комбинированные). Попытка применить герметик приведет к утечкам.

Как часто нужно менять герметик вместо прокладки?

Если герметик нанесен правильно и соединение не разбиралось, герметичность сохраняется столько же, сколько обычно сохраняется герметичность прокладки - от 2-3 лет до 5-7 лет в зависимости от условий. Однако если соединение разбирается при техническом обслуживании, герметик нужно полностью удалить, поверхности очистить и нанести новый герметик, как при первой сборке. На практике это более трудозатратно, чем замена прокладки, поэтому на часто разбираемых соединениях герметик теряет преимущество.

Периодичность замены фланцевых прокладок - как это влияет на выбор герметика?

Стандартная периодичность замены вырубных прокладок составляет 2-3 года при непрерывной работе или по плану текущего ремонта. Если соединение используется редко (сезонное оборудование), прокладку можно менять реже. Герметик избыток периодичности не меняет: его нужно обновлять с той же частотой, что и прокладку, если соединение разбирается. Если соединение закрытое и не разбирается, то герметик может работать дольше, но это требует уверенности в том, что уплотнение не деградирует.

Допускается ли замена прокладок фланцевых соединений комбинированным способом - герметик плюс тонкая прокладка?

Да, комбинированный способ широко применяется на производстве и часто дает лучший результат, чем герметик в одиночку. Тонкая паронитовая прокладка (1–1,5 мм) обеспечивает упругое восстановление и поглощение микронеровностей, а герметик добавляет дополнительную гарантию герметичности. Этот способ менее критичен к подготовке поверхности, лучше переносит вибрацию и перепады температуры, и имеет выше шанс на успех при повторной сборке.

Заключение

Замена прокладок фланцев на герметик - это не универсальная альтернатива, а ограниченная инженерная опция, которая требует тщательной проверки четырех условий: соответствие стандарту фланца, рабочее давление и температура, совместимость с рабочей средой, и явное разрешение в документации производителя оборудования. Вырубные прокладки остаются основным способом герметизации фланцевых соединений на ответственных и высоконапорных системах, потому что они регламентированы международными стандартами и имеют проверенные методы расчета и контроля.

Если вы планируете переход на герметик, начните с консультации технической документации вашего оборудования, сверьте параметры соединения со стандартом фланца, и используйте герметик только на узлах среднего давления (до 2,5 МПа) и стабильных условиях. Комбинированный способ - герметик плюс тонкая прокладка - часто дает лучший баланс между надежностью и удобством, чем полный отказ от прокладки. Для критичных соединений рекомендация одна: проверьте стандарт, следуйте документации производителя, и если она молчит о герметике, используйте прокладку по ГОСТ или стандарту, указанному в узловом чертеже.
