Замена прокладок фланцев анаэробными герметиками

Вырубные прокладки из паронита, резины и картона - традиционное решение для герметизации фланцевых соединений. Однако при ремонте, модернизации или в условиях повышенной вибрации и давления они часто не выдерживают и требуют замены. Анаэробные герметики предлагают альтернативу: они затвердевают без доступа воздуха в контакте с металлом и могут полностью заменить механические прокладки на жестких металлических фланцах с малым зазором. Статья расскажет, когда эта замена уместна, как выбрать нужный состав и избежать типичных ошибок монтажа.

Информация пригодится техническим специалистам, инженерам по смазке и герметизации, а также снабженцам, которые закупают материалы для текущего ремонта газопроводов, нефтепроводов и промышленного оборудования.

Когда замена прокладок фланцевых возможна и целесообразна

Анаэробные герметики подходят для герметизации жестких металлических фланцев, где поверхности плотно прилегают друг к другу.

Основное условие - малый зазор между фланцами: стандартно до 0,5 мм без специального активатора и до 1 мм при использовании праймера. В этих условиях герметик затвердевает равномерно, обеспечивая надежное уплотнение без пустот и протечек.

Такая замена особенно актуальна в нескольких ситуациях:

• При текущем ремонте и переборке узлов. Если вырубная прокладка пришла в негодность, а новую нужно подбирать - анаэробный герметик позволяет минимизировать время простоя. Наносится прямо на фланец, не требует ожидания специального заказа прокладки.

• На узлах с повторяющейся разборкой. На производстве, в ремонтных службах и на сервисных участках часто разбирают и собирают один и тот же узел. Герметик упростит монтаж: не нужно искать и выравнивать прокладку, можно сразу собрать.

• Для защиты металлических прокладок от фреттинга и вымывания. Если фланц имеет собственную металлическую прокладку, герметик можно нанести поверх нее. Он фиксирует прокладку на месте, предотвращая смещение при вибрации и давлении, а также защищает от проникновения коррозионной среды.

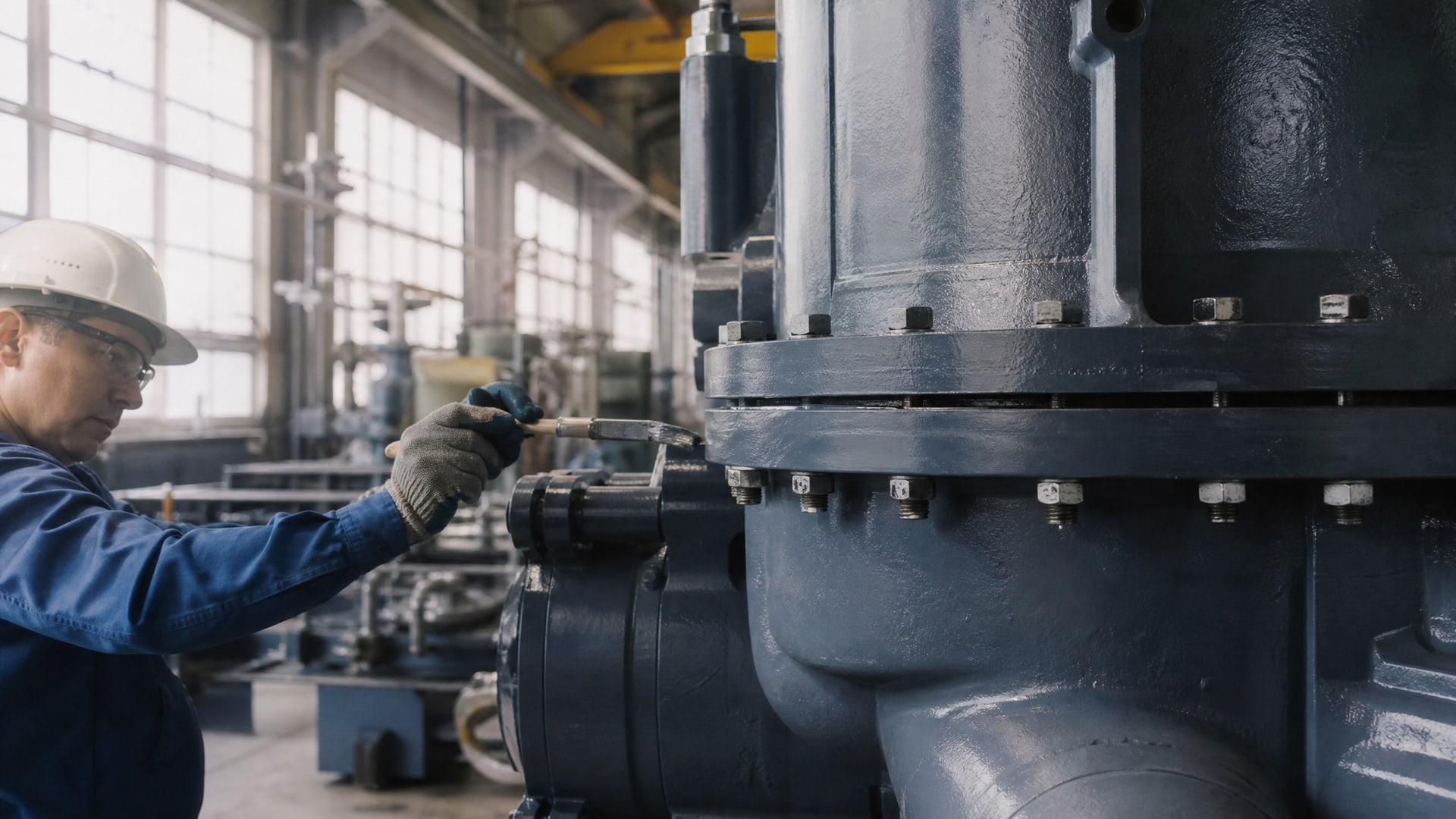

• На газопроводах с хорошей геометрией фланцев. На наружных газопроводах, где фланцы соответствуют стандартам и поверхности ровные, герметик показывает стабильный результат. Рабочая температура герметика - от −55 до +150 °C - охватывает большинство наружных условий.

Однако замена уплотняющих прокладок фланцевых соединений анаэробным герметиком - не универсальное решение. Если узел эксплуатировался с прокладкой, рассчитанной на определенное сжатие, замена может изменить зазоры и вызвать повторную течь при нагреве или вибрации.

Когда замена прокладок фланцевых соединений невозможна или опасна

Перед тем как отказаться от вырубной прокладки, нужно понять конструкцию соединения.

Герметик - не универсальная замена, и существуют четкие ограничения.

Основные противопоказания:

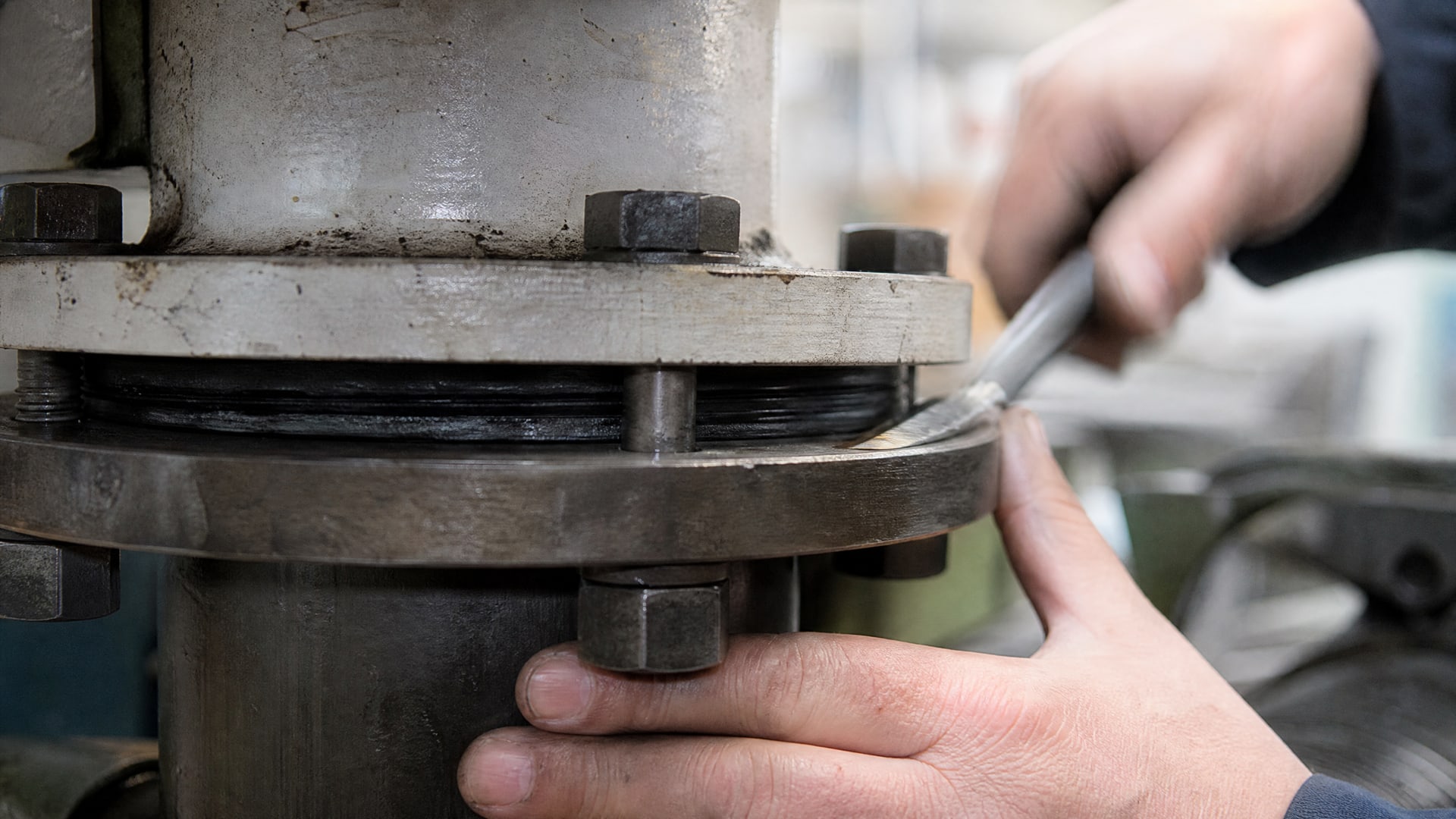

• Узлы с мягкими или пластичными прокладками, испытывающие вибрацию. Вырубная прокладка из паронита или резины работает как демпфер, поглощая микродвижения фланцев. Герметик такого эффекта не дает. Если заменить мягкую прокладку герметиком, при вибрации фланцы будут непрерывно соприкасаться без амортизации, что ведет к микротрещинам и повторной течи.

• Высокие и низкие температуры с перепадами. При холодном пуске материал сжимается, при прогреве расширяется. Вырубная прокладка компенсирует эти движения сжатием. Герметик, нанесенный тонким слоем, такую компенсацию не обеспечивает. На узлах, где рабочая температура колеблется более чем на 50 °C, замена рискованна.

• Узлы со смещением фланцев или перекосом. Если фланцы не параллельны, зазор неравномерен. Герметик не сможет заполнить все пустоты равномерно, останутся участки с плохой герметизацией.

• Системы с циклирующим давлением. При повторяющихся скачках давления герметик со временем выдавливается из зазора, особенно если нанесен толстым слоем.

• Узлы из материалов, несовместимых с герметиком. Анаэробные составы ориентированы на железо, сталь и медные сплавы. На алюминии, титане или пластмассе они могут отвердеть слишком медленно или плохо держать адгезию.

Перед заменой прокладки герметиком внимательно изучите техническую документацию узла, посоветуйтесь с проектной организацией или производителем оборудования. Если конструкция требует именно вырубной прокладки - не экспериментируйте.

Как выбрать анаэробный герметик для фланцев

Выбор состава зависит от пяти ключевых параметров: допуск по зазору, рабочая температура, совместимость со средой, материал фланца и возможность последующей разборки.

Допуск по зазору. Стандартный анаэробный герметик работает при зазоре до 0,5 мм. Если зазор больше - нужен герметик с праймером-активатором, который позволяет работать с зазором до 1 мм. При зазоре свыше 1 мм замена герметиком невозможна - вернитесь к вырубной прокладке.

Рабочая температура. Большинство анаэробных герметиков для фланцев выдерживают от −55 до +150 °C. Проверьте технический паспорт: если узел работает за пределами этого диапазона, герметик потеряет эластичность или начнет размягчаться.

Совместимость со средой. Герметик должен быть устойчив к среде, которая циркулирует в фланцевом соединении: масло, вода, пар, газ, кислоты или щелочи. Если среда агрессивна, уточните в паспорте устойчивость конкретного состава.

Материал фланца. Анаэробные герметики лучше всего работают на черных металлах и медных сплавах. На алюминии, титане или пластмассе герметизация может быть слабее.

Возможность разборки. Если узел нужно разбирать регулярно, выбирайте герметик средней жесткости. Слишком жесткие составы впоследствии разломают фланец, слишком мягкие будут вытекать из зазора при разборке.

На практике инженеры подбирают герметик так: смотрят паспорт производителя оборудования, уточняют у поставщика герметиков совместимость, а затем берут небольшой объем для пробы на аналогичном узле с той же среде и температурой. Только после успешного пуска переходят на массовое применение.

Подготовка фланцев и процесс монтажа

Качество герметизации на 70 % зависит от подготовки поверхностей.

Пропустив этап очистки или обезжиривания, вы рискуете получить повторную течь за считанные дни работы.

Последовательность работ:

1. Остановите систему, сбросьте давление и дождитесь охлаждения. Работать на горячем узле опасно и неэффективно: герметик будет затвердевать слишком быстро или неравномерно. Время охлаждения - в зависимости от объема среды и изоляции, минимум 1–2 часа.

2. Слейте или изолируйте остаток среды. Остаток масла, воды или газа помешает герметику затвердеть. Установите запорную арматуру по обе стороны от фланца или подставьте сборник.

3. Разберите соединение. Ослабьте болты крест-накрест, постепенно, чтобы избежать перекоса. Снимите фланцы.

4. Удалите старую прокладку и загрязнения. Используйте скребок или щетку из нержавеющей стали. Избегайте глубоких царапин - они могут стать каналами утечки. Если на фланце остались остатки прокладки или твердые отложения, потратьте время на их удаление.

5. Обезжирьте поверхности. Протрите фланцы чистой тряпкой, смоченной в растворителе: ацетон, толуол или уайт-спирит. Опилки, пыль, старая смазка, отпечатки пальцев - все должно уходить. Дайте поверхности высохнуть полностью (не менее 10–15 минут).

6. Проверьте геометрию фланцев. На просвет посмотрите, нет ли коррозии, раковин, царапин или перекоса. Если край фланца покрыт окисью, легко потрите его мелкозернистой наждачкой.

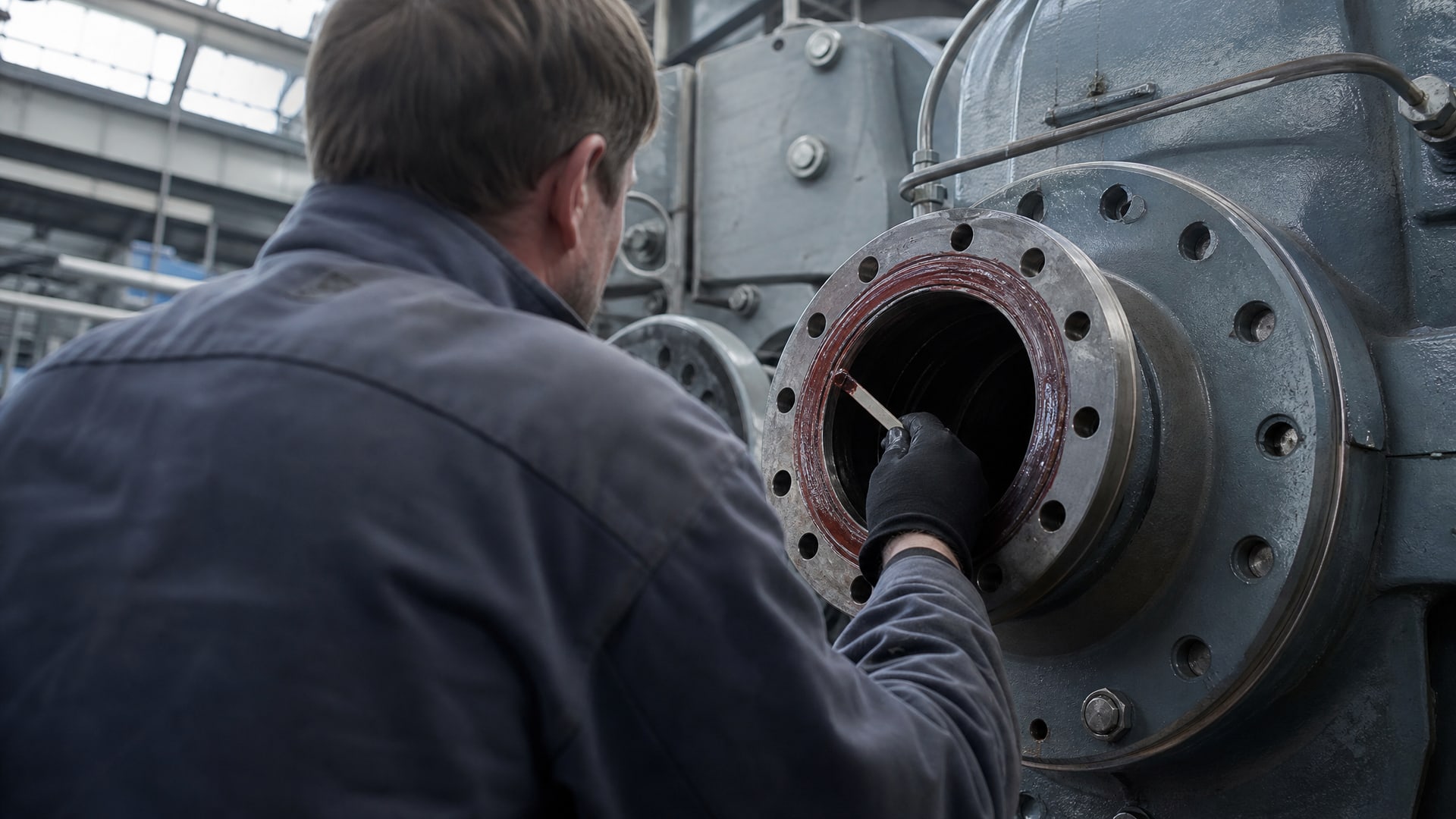

7. Нанесите герметик. Выложите тонкую равномерную линию герметика по всему периметру фланца, отступив на 2–3 мм от края отверстия для болтов. Для анаэробных герметиков - это критично: тонкий слой затвердеет быстро и равномерно, толстый слой будет отверждаться неравномерно и может выдавиться из зазора. Не наносите герметик в зазор болтов, иначе при затягивании он выдавится и создаст неровности.

8. Соберите фланцы. Приложите второй фланец к первому, совместите отверстия. Не сдвигайте фланцы относительно друг друга - это нарушит равномерность слоя герметика.

9. Затяните болты крест-накрест в несколько проходов. Первый проход - тяга 30 %, второй -60 %, третий -100 %. Это обеспечит равномерный прижим и предотвратит выдавливание герметика. Затяжку выполняйте по спирали или звездному рисунку, не по кругу подряд.

10. Дождитесь отверждения. Анаэробный герметик затвердевает в два этапа. Первый - начальное схватывание (обычно 1–2 часа), когда узел можно немного нагружать. Второй - полная герметизация (12–24 часа), когда герметик приобретает полную прочность и пластичность. До полного отверждения узел нельзя подвергать давлению, вибрации или резким температурным перепадам.

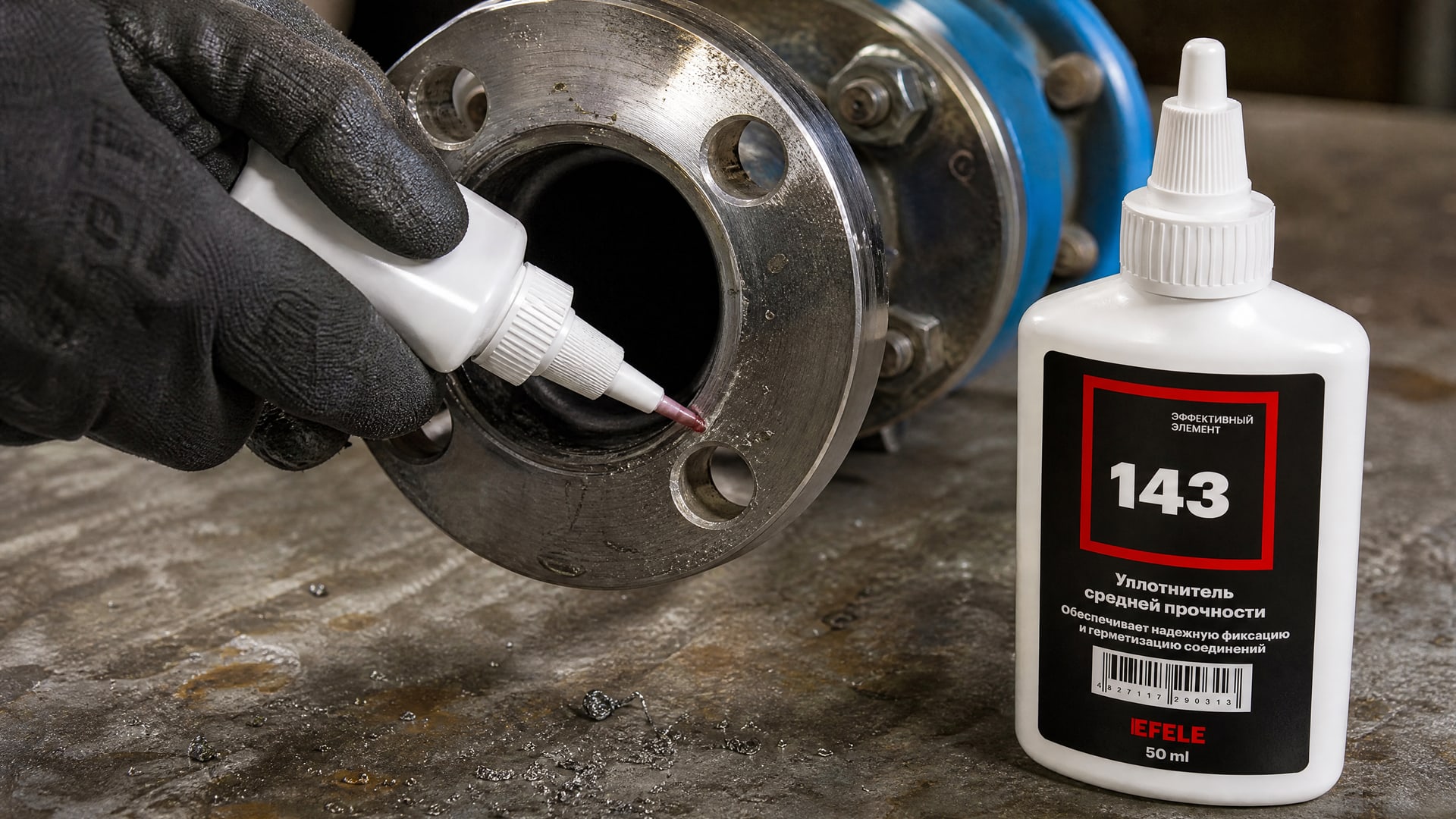

При замене прокладок на фланцевых соединениях газопроводов и нефтепроводов многие специалисты выбирают анаэробный жидкий уплотнитель EFELE 143 за его универсальность: он работает в диапазоне температур от −55 до +150 °C, обеспечивает надежную фиксацию плоских металлических фланцевых соединений и при необходимости позволяет безболезненно разобрать узел спустя несколько лет после монтажа.

Частые ошибки при замене прокладок фланцевых соединений

Даже при правильном выборе герметика можно испортить результат неправильным монтажом.

Вот типичные промахи:

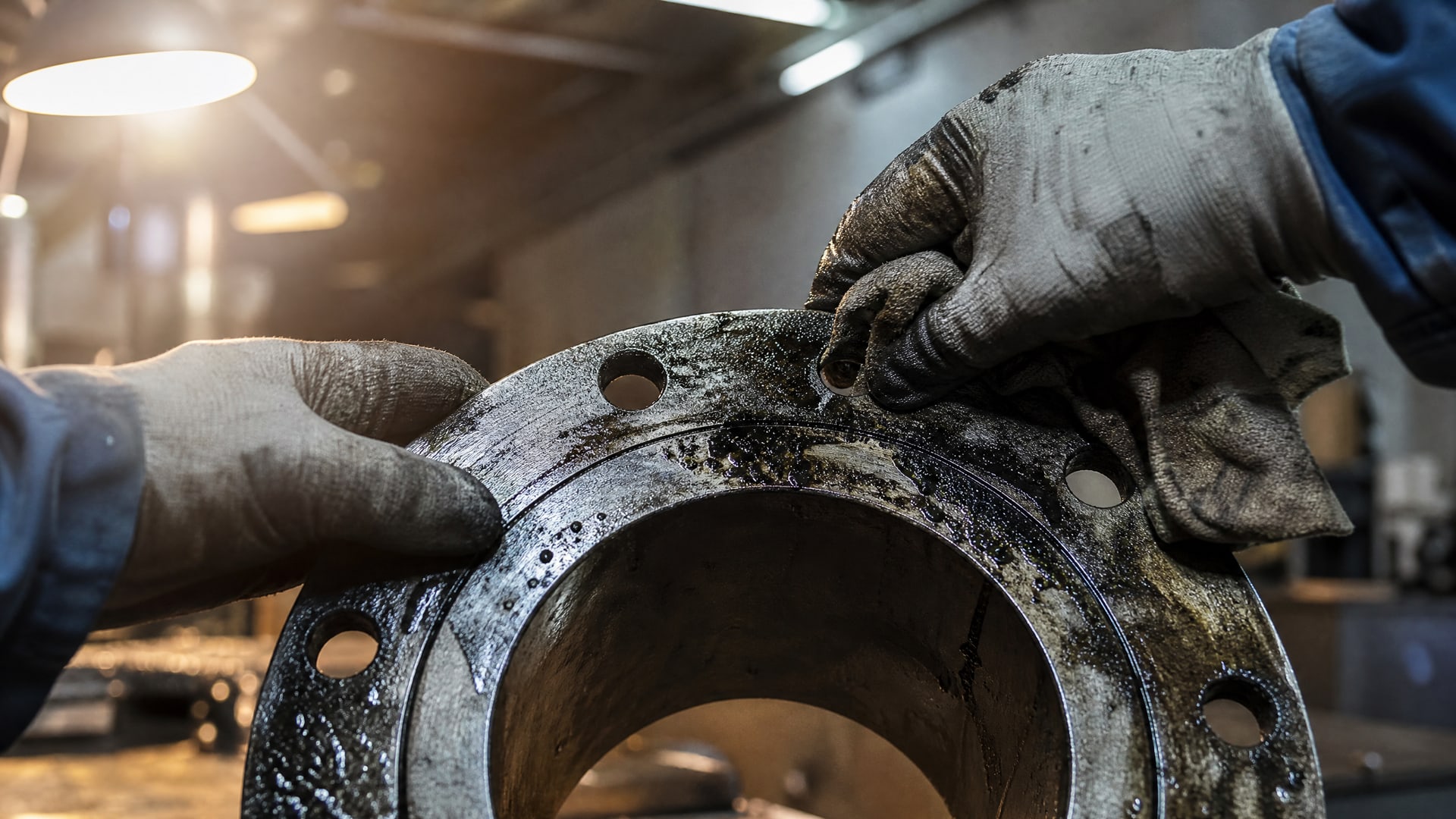

Нанесение на загрязненную поверхность. Если на фланце остался слой старой смазки, герметик не "прилипнет" к металлу. Анаэробный состав работает за счет химической реакции с чистым металлом, а не за счет механического зацепления. Грязь блокирует эту реакцию.

Слой герметика слишком толстый. Новички часто думают: чем больше герметика, тем герметичнее. На самом деле толстый слой затвердевает неравномерно, внутри могут остаться недоотвердевшие области. При затягивании болтов такой слой выдавливается в зазор, создавая неровности и микротечи.

Затягивание болтов за один раз. Если затянуть болты сразу на полную мощность, фланцы перекосятся, и герметик распределится неравномерно. Крест-накрест в несколько проходов - единственный правильный способ.

Ранняя нагрузка на узел. Многие спешат запустить систему через 1–2 часа после монтажа, хотя герметик еще не отвердел полностью. При раннем давлении герметик не выдерживает, течет через несколько дней работы.

Использование герметика при зазоре свыше 1 мм. Герметик просто не заполнит такой зазор полностью. Будут воздушные карманы, через которые потом начнет течь.

Замена герметиком узла, рассчитанного на вибрацию с мягкой прокладкой. Вырубная прокладка амортизирует колебания, герметик - нет. Результат: микротрещины и повторная течь через неделю-две.

Нанесение герметика внутрь отверстия для болта. При затягивании герметик выдавится, попадет на резьбу, засохнет и помешает разборке. Отступайте от края отверстия на 2–3 мм.

Часто задаваемые вопросы

Можно ли применять анаэробный герметик для замены прокладки фланца на любом оборудовании?

Нет. Герметик подходит только для жестких металлических фланцев с малым зазором (до 0,5 мм без активатора). Если конструкция рассчитана на сжатие вырубной прокладки или узел испытывает сильную вибрацию, замена герметиком рискованна. Всегда консультируйтесь с техническим паспортом оборудования.

Допускается ли замена прокладок фланцевых герметиком при отрицательных температурах?

Большинство анаэробных герметиков для фланцев работают при −55 °C. Однако отверждение лучше проводить при температуре выше 0 °C. Если монтаж происходит на морозе, герметик затвердевает медленнее. Сначала доставьте узел в теплое помещение, дайте герметику отвердеть, потом выносите на мороз.

Сколько времени ждать после нанесения герметика перед началом работы узла?

Начальное схватывание происходит за 1–2 часа, но полная герметизация требует 12–24 часов. До полного отверждения узел нельзя нагружать давлением или вибрацией. Конкретное время указывается в техническом паспорте герметика.

Если герметик выступил из-под фланца, это нормально?

Небольшое количество герметика может выступить при затягивании болтов. Это нормально. Излишки удаляют мягкой тряпкой во время сборки, не протирая насквозь (иначе сотрется герметик из зазора). После отверждения остатки удаляют механически.

Периодичность замены прокладок фланцевых соединений герметиком - одна ли она с вырубными прокладками?

Анаэробный герметик держит герметичность дольше вырубной прокладки, так как не деградирует от давления и вибрации. Однако периодичность обслуживания остается той же: визуальный осмотр 1–2 раза в год, замену проводят при обнаружении течи. Срок службы герметика -5–7 лет.

Заключение

Замена прокладок фланцевых соединений анаэробными герметиками - эффективное решение для жестких металлических фланцев с малым зазором, но только при соблюдении ряда условий. Герметик не универсален: его нельзя применять на узлах с вибрацией, мягкими прокладками, большими зазорами или перекосом. Успех на 70 % зависит от подготовки: очистки поверхностей, обезжиривания, проверки геометрии и правильного нанесения тонкого равномерного слоя. Болты затягивают крест-накрест в несколько проходов, а узел нагружают только после полного отверждения герметика - не ранее 12–24 часов.

Прежде чем заменять прокладку герметиком, изучите техническую документацию оборудования, проверьте совместимость состава со средой и рабочей температурой, а при необходимости проведите пробный монтаж на аналогичном узле. Такой подход гарантирует надежную герметизацию без неожиданных течей и переделок.
