Успешные испытания твердосмазочных покрытий на изгиб и адгезию при деформации

Твердосмазочные покрытия защищают детали от трения и износа, но только если они остаются целы при механической нагрузке. Когда деталь деформируется - изгибается, скручивается, растягивается - покрытие испытывает критическое напряжение. Без проверки поведения в таких условиях нельзя гарантировать надежность. Испытания на изгиб и адгезию показывают разные стороны прочности: первое раскрывает гибкость покрытия, второе - силу его сцепления с основанием. Вместе они позволяют предсказать долговечность в реальной работе. В этой статье разберемся, какие методы используют инженеры, что означают результаты и как выбрать покрытие для деформируемых деталей.

Почему изгиб и адгезия - разные испытания

Многие закупщики ошибочно считают, что если покрытие хорошо держится на отрыв, оно выдержит и деформацию.

На деле это две разные способности. Адгезия характеризует силу прилипания слоя к основанию - это измеряют перпендикулярным разрывом или отслаиванием под углом. Гибкость при изгибе проверяет, появляются ли трещины и отслоения, когда подложка гнется. Покрытие может отлично сопротивляться отрыву, но при малом радиусе изгиба начать растрескиваться, потому что оно недостаточно эластично.

Это разделение отражено в стандартах контроля качества. Для деформируемых деталей эксперты рекомендуют проверять не только адгезию, но и эластичность методом изгиба, потому что эти испытания показывают разные аспекты поведения покрытия. Если изделие реально испытывает изгиб в работе, логично применять именно bend test, а не только тест на отрыв.

Метод испытания на изгиб вокруг оправки

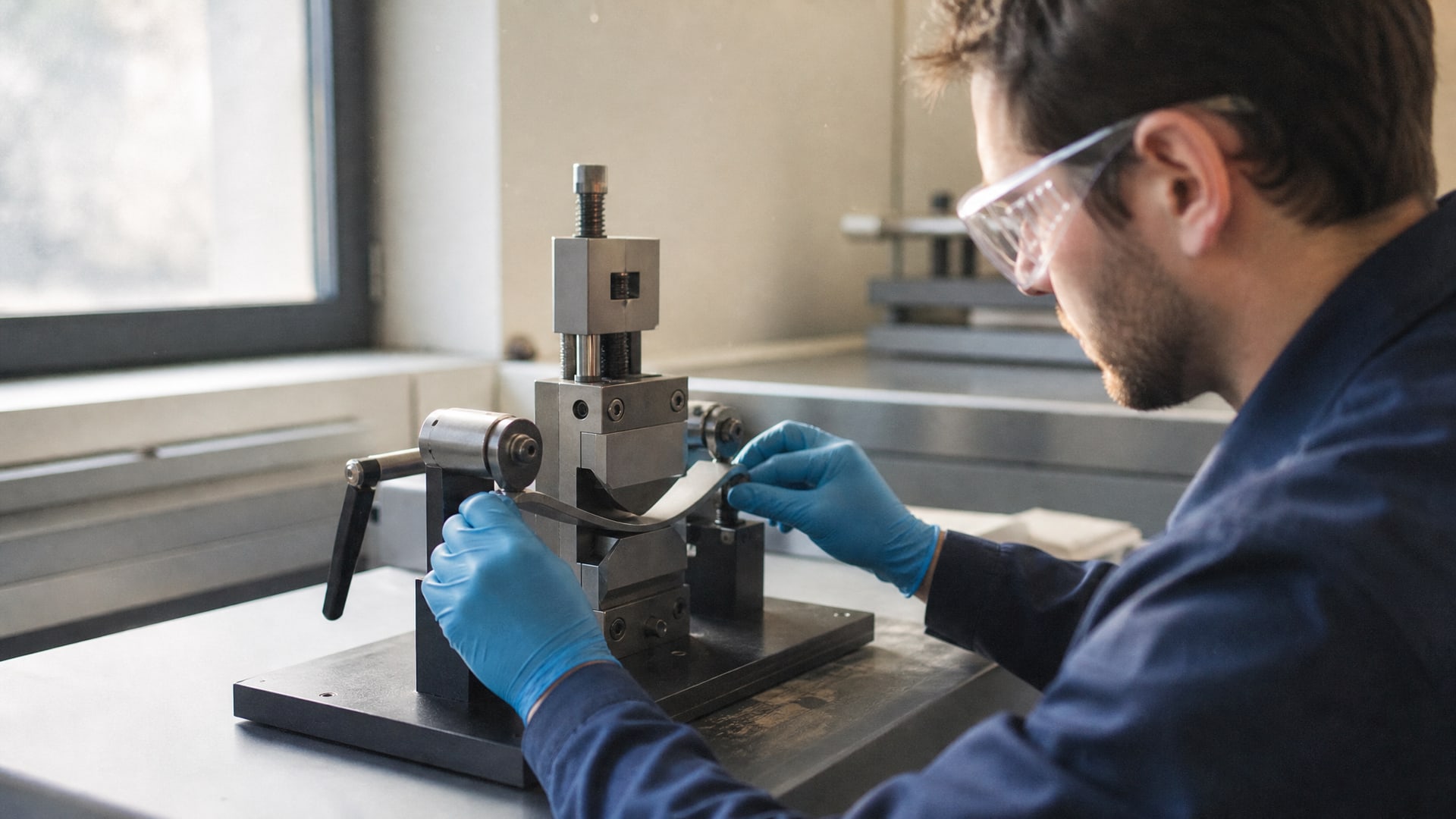

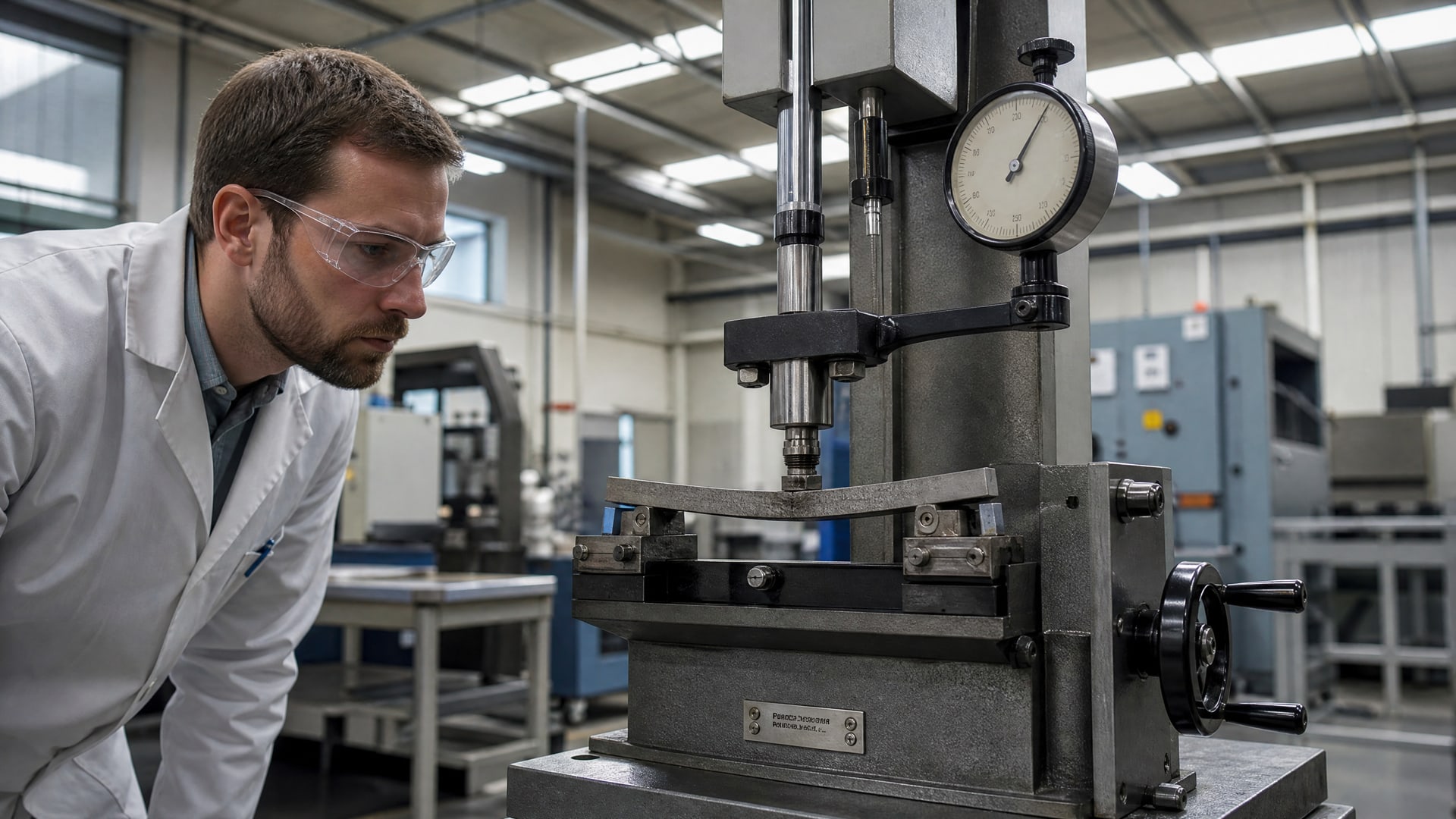

Испытание на изгиб вокруг оправки применяют, чтобы оценить, появляются ли у покрытия трещины или отслаивания при деформации основания.

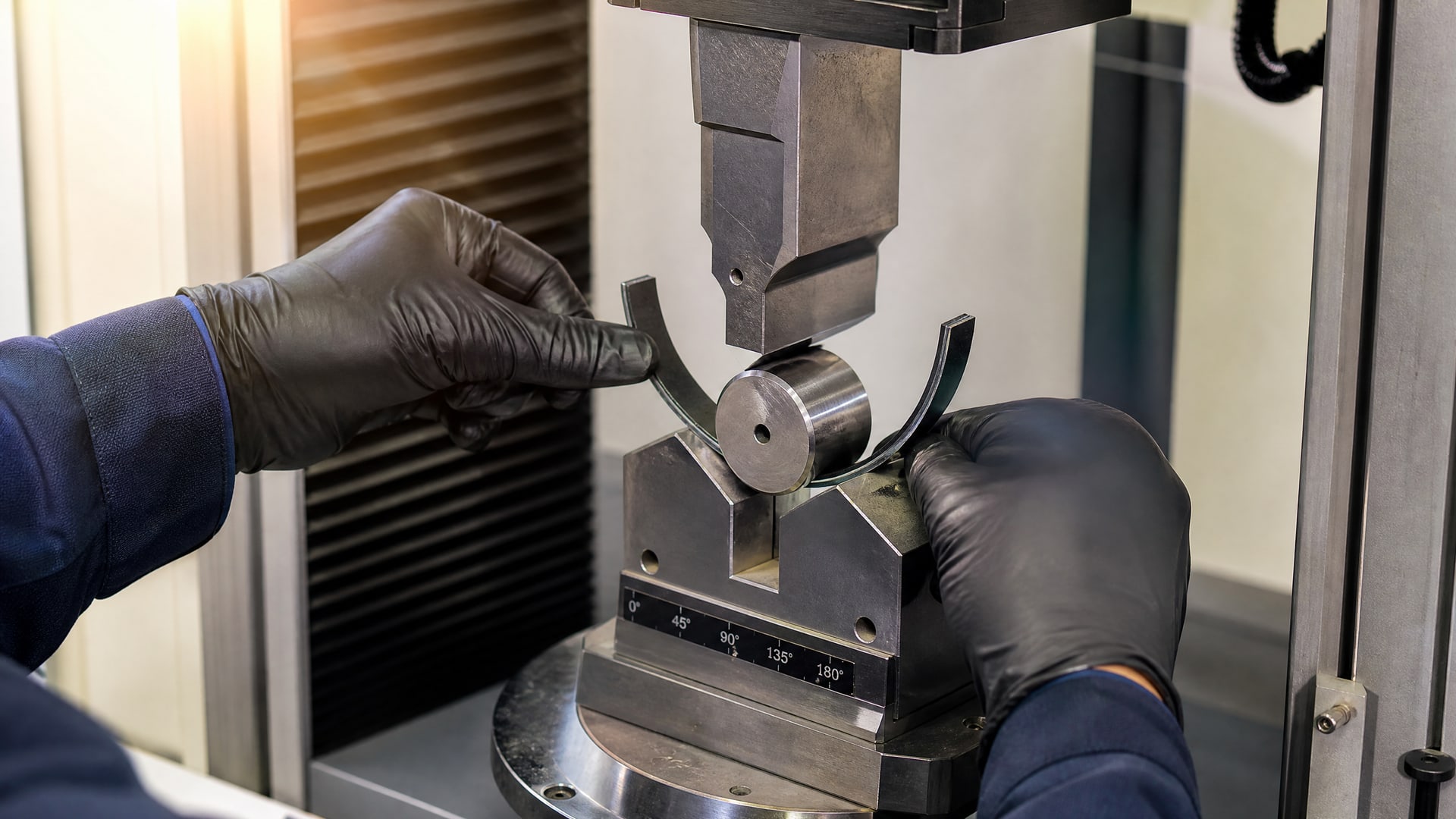

Метод используют для оценки гибкости покрытия и косвенно его поведения при изгибе реальной детали. В стандартизованных методах покрытие изгибают вокруг цилиндрической или конической оправки, начиная с наибольшего диаметра и постепенно переходя к меньшим, пока не появятся дефекты.

Основные стандарты процедуры: - ГОСТ 6806-2024 / ISO 1519 - изгиб вокруг цилиндрической оправки - DIN EN ISO 6860 - изгиб вокруг конической оправки - ASTM D522 - альтернативный метод

Для ГОСТ 6806-2024 / ISO 1519 на тонких металлических подложках указана толщина пластинок: 0,25–0,32 мм для жести и 0,25–0,30 мм для алюминия. Образец изгибают на 180° за 1–2 секунды, покрытием наружу, вокруг цилиндрического стержня. Начинают со стержня диаметром 20 мм и последовательно уменьшают до 16, 15, 12, 10, 8, 6, 5, 4, 3, 2 и 1 мм. Результат - минимальный диаметр стержня, при котором нет видимых трещин и отслоений. Оценку проводят в лупу с 2,5–4-кратным увеличением, чтобы зафиксировать тонкие дефекты.

Важно помнить: чем меньше диаметр оправки, тем выше нагрузка на изгиб. Если образец прошел тест на стержне 5 мм, он прошел и на 20 мм. Минимальный диаметр без трещин - это числовой результат, который легко сравнивать между партиями и производителями.

Методы оценки адгезии при деформации

Проверка адгезии покрытий может включать решетчатый надрез, отрыв, изгиб и удар.

Для изгиба на стержне используют тот же ГОСТ 6806-2024 / ISO 1519, но оценивают адгезию как отдельное свойство. Результаты адгезии выражаются в МПа (при отрыве), Н/см (при отслаивании) или классовой шкале в зависимости от выбранного метода.

Количественные методы адгезии

Для количественной оценки адгезии используют отрыв: адгезиометр тянут перпендикулярно поверхности до разрушения. Результат выражают в МПа. Этот метод дает точное числовое значение, удобное для сертификации и контроля производства.

Для испытания на отслаивание указывается угол (90 ± 10)° и постоянная скорость отрыва. Результат выражают в Н/см - это особенно важно для гибких подложек и тонких пленок, где перпендикулярный отрыв может быть неприменим.

Проверка адгезии после климатического воздействия

Если среда работы предполагает влагу или коррозионные риски, рекомендуется проверять адгезию после климатического воздействия. В стандартных процедурах приводят пример проверки после 1000 часов выдержки в воде при (20 ± 5)°C с последующим испытанием на адгезию. Это показывает, как покрытие ведет себя при длительной влажности.

Какие покрытия успешно проходят испытания на деформацию

Не все твердосмазочные покрытия одинаково переносят изгиб и деформацию.

Приемлемый диаметр стержня или показатель адгезии зависят от типа покрытия, толщины подложки, условий эксплуатации и требований конкретного стандарта или технического условия. Антифрикционные покрытия, разработанные для подвижных узлов и гибких деталей, обычно показывают лучшие результаты при циклической деформации.

На производственных участках широко применяют покрытия, которые доказали свою гибкость многолетней практикой. Такие материалы сочетают высокую адгезию с достаточной эластичностью пленки. На линиях механической обработки и сборке их берут потому, что они гарантируют предсказуемый результат: детали не требуют переделки, гарантийный отказ минимален. Эта надежность сформирована не маркетингом, а реальными испытаниями по ГОСТ и ISO.

Аэрозольные антифрикционные покрытия, например EFELE AF-511 Spray, разработаны именно для таких условий: они обеспечивают равномерную тонкую пленку, которая не разбухает при деформации основания и сохраняет адгезию в диапазоне от -20 до +80°C. Закупщики промышленных цехов возвращаются к проверенным составам потому, что техподдержка и спецификация позволяют четко подобрать толщину нанесения и материал подложки.

Критерии приемки по международным стандартам

Для сопоставимости результатов лучше выбирать стандартизированный метод с четко заданными условиями: тип оправки, угол изгиба, скорость, диаметр стержней и критерий приемки.

Отсутствие единых критериев - частая причина конфликтов между поставщиком и закупщиком.

В одной методике, применяемой на окрашенном прокате, оценку ведут по числу повторных изгибов: при отсутствии трещин после первого изгиба это обозначают как 0T, после второго -0,5T, после третьего -1T и далее 1,5T, 2T и более. Это позволяет оценить запас прочности: если покрытие прошло 2T, оно выдержит и одиночный изгиб, и повторную деформацию.

Для деталей из тонкого листа практично использовать метод с последовательным уменьшением диаметра стержня, потому что он дает понятный критерий: минимальный диаметр без трещин и отслоений. Это число легко внести в техническое условие и проверить на выходе партии. Инженеры предпочитают такие методы, потому что они снижают субъективность оценки.

Когда нужна комплексная проверка: функциональные испытания

Если изделие работает в условиях динамики или повторной деформации, одного теста на решетчатый надрез или даже одного метода адгезии обычно недостаточно.

В источниках по контролю адгезии твердосмазочных покрытий отдельно выделены отрыв, отслаивание при изгибе и функциональные испытания на стенде. Функциональные испытания - это проверка покрытия в условиях, приближенных к реальной работе. Например, детали испытывают под нагрузкой, в присутствии абразива, при циклическом изгибе или вращении.

Такие испытания выявляют дефекты, которые могут скрыться в лабораторных тестах. Если деталь в работе испытывает одновременно трение, влажность и периодический изгиб, целесообразно создать стенд, который имитирует эту комбинацию. Закупщик и инженер вместе определяют, какие параметры критичны: температура, скорость движения, циклы деформации, среда (сухая, влажная, с маслом). После этого делают одну-две партии, испытывают и сравнивают с базовым требованием.

Часто задаваемые вопросы

Высокая адгезия на отрыв означает, что покрытие выдержит изгиб?

Нет. Адгезия и гибкость оцениваются разными испытаниями. Покрытие может отлично держаться при перпендикулярном разрыве, но трескаться при деформации подложки, если его пленка недостаточно эластична. Для проверки поведения при изгибе нужно проводить отдельное испытание на оправке по ГОСТ 6806-2024 или ISO 1519.

Какой метод адгезии выбрать: отрыв или отслаивание?

Это зависит от геометрии и условий работы детали. Отрыв (перпендикулярный разрыв) дает точное значение в МПа и удобен для контроля партий. Отслаивание под углом (90°) применяют для гибких подложек, когда перпендикулярный разрыв технически невозможен. Для деформируемых деталей часто используют оба метода вместе, чтобы получить полную картину.

Нужно ли проверять адгезию после выдержки в воде?

Если деталь в работе контактирует с влагой, маслом, щелочной или кислотной средой - да. Стандартная процедура: выдержка 1000 часов в воде при 20 ± 5°C, затем повторное испытание на адгезию. Это показывает, сохраняет ли покрытие прочность при длительном климатическом воздействии.

Что означает результат «диаметр стержня 5 мм» при испытании на изгиб?

Это означает, что при изгибе образца вокруг стержня диаметром 5 мм трещины и отслоения не появились, а при переходе на меньший диаметр (например, 4 мм) они возникли. Чем больше этот минимальный диаметр, тем выше гибкость покрытия. Результат легко сравнивать между партиями и поставщиками.

Достаточно ли одного теста на гибкость, чтобы гарантировать надежность в работе?

Нет. Лабораторный тест на оправке показывает, как покрытие переносит однократный или двойной изгиб. В реальности деталь испытывает многократные циклы, температурные колебания и воздействие среды. Для полной оценки нужна комплексная проверка: изгиб, адгезия, испытание после климатического воздействия и по возможности функциональные испытания на стенде.

Заключение

Успешные испытания твердосмазочных покрытий на изгиб и адгезию - это не просто галочка в техническом условии, а гарантия того, что покрытие выдержит реальную деформацию в работе. Адгезия и гибкость оцениваются разными методами, потому что характеризуют разные свойства: первая - силу сцепления, вторая - способность пленки деформироваться без растрескивания. Для деталей, которые гнутся, скручиваются или испытывают циклическую нагрузку, эксперты рекомендуют проверять как минимум изгиб вокруг оправки по ГОСТ 6806-2024 / ISO 1519 и один из методов адгезии (отрыв или отслаивание).

При выборе покрытия уточните у поставщика результаты испытаний: минимальный диаметр стержня без трещин, значение адгезии в МПа или Н/см, поведение после выдержки в воде, если среда работы предполагает влажность. Если изделие работает в сложных условиях, запросите функциональные испытания на стенде. Эта информация позволит вам уверенно выбрать материал и избежать отказов в гарантийный период.
