Триботехнические испытания по стандарту ASTM G99: схема шар-диск

ASTM G99 - это стандартная методика определения износа и коэффициента трения при скольжении образца по вращающемуся диску. В схеме «шар-диск» (ball-on-disk) сферическое контртело или штифт прижимается к поверхности диска, который вращается с заданной частотой. Метод широко применяют в промышленности для оценки трибологических свойств материалов, твердых покрытий (например, DLC), смазочных материалов и узлов трения. Эта статья дает практическое руководство: что измеряют при триботехнических испытаниях, как воспроизвести результаты, какие параметры влияют на достоверность данных и как избежать типичных ошибок при интерпретации результатов.

Материал полезен инженерам, технологам, закупщикам и специалистам лабораторий, которые ведут сравнительные испытания, разработку новых узлов трения или выбирают смазочные материалы на основе трибологических характеристик.

Суть метода ASTM G99 и его место в триботехнических испытаниях

Стандарт ASTM G99 регламентирует процедуру определения износа при абразивном скольжении.

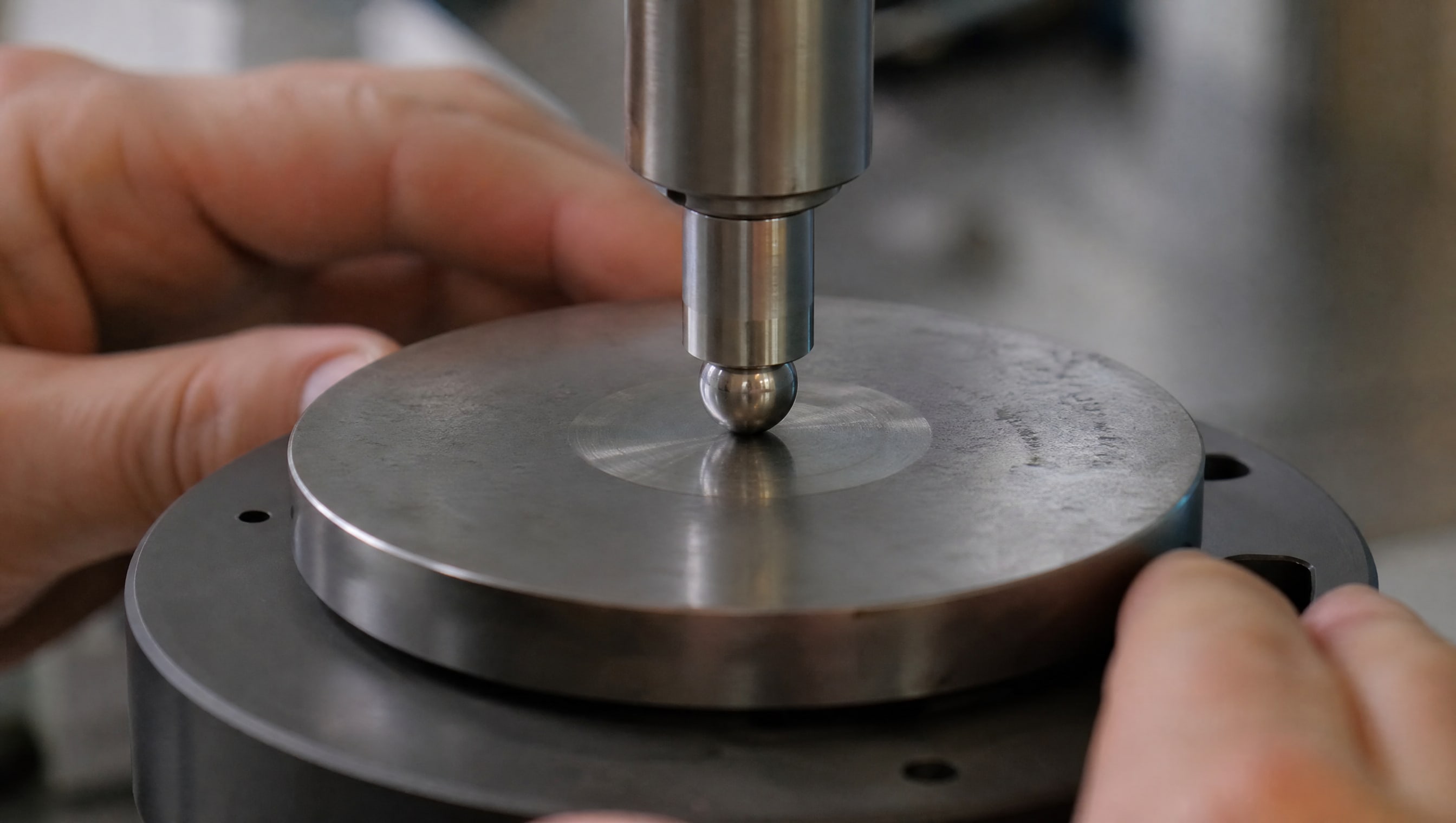

В классической схеме сферическое контртело (шарик) диаметром 10 мм прижимается вертикальной нагрузкой к поверхности вращающегося диска диаметром 80 мм толщиной 0,8 мм. Диск вращается с частотой 310 об/мин, что соответствует скорости скольжения 0,8 м/с. За один цикл контакт «шар-диск» проходит путь трения 2880 м.

Метод относится к сосредоточенному контакту типа «сфера-плоскость», что отличает его от схем с распределенным контактом (например, блок-кольцо). Главное преимущество сосредоточенного контакта - его простота, воспроизводимость и возможность быстро получить сопоставимые данные между образцами. Кроме того, при использовании малых образцов сокращается время выхода на установившийся режим трения и снижается влияние макроприработки поверхностей.

В практике испытаний по ASTM G99 типичная длительность сравнительных ускоренных тестов составляет 1–2 часа, а для полного анализа износостойкости материала может потребоваться от нескольких часов до нескольких суток. Результаты включают два основных параметра: коэффициент трения (измеряется датчиком силы) и глубину линейного износа или объемный износ контртела и диска.

Параметры и режимы испытания по ASTM G99

Схема «шар-диск» кажется простой, но достоверность результата зависит от четкого соблюдения всех параметров.

Эксперты выделяют несколько групп переменных:

Геометрия контакта и нагрузка

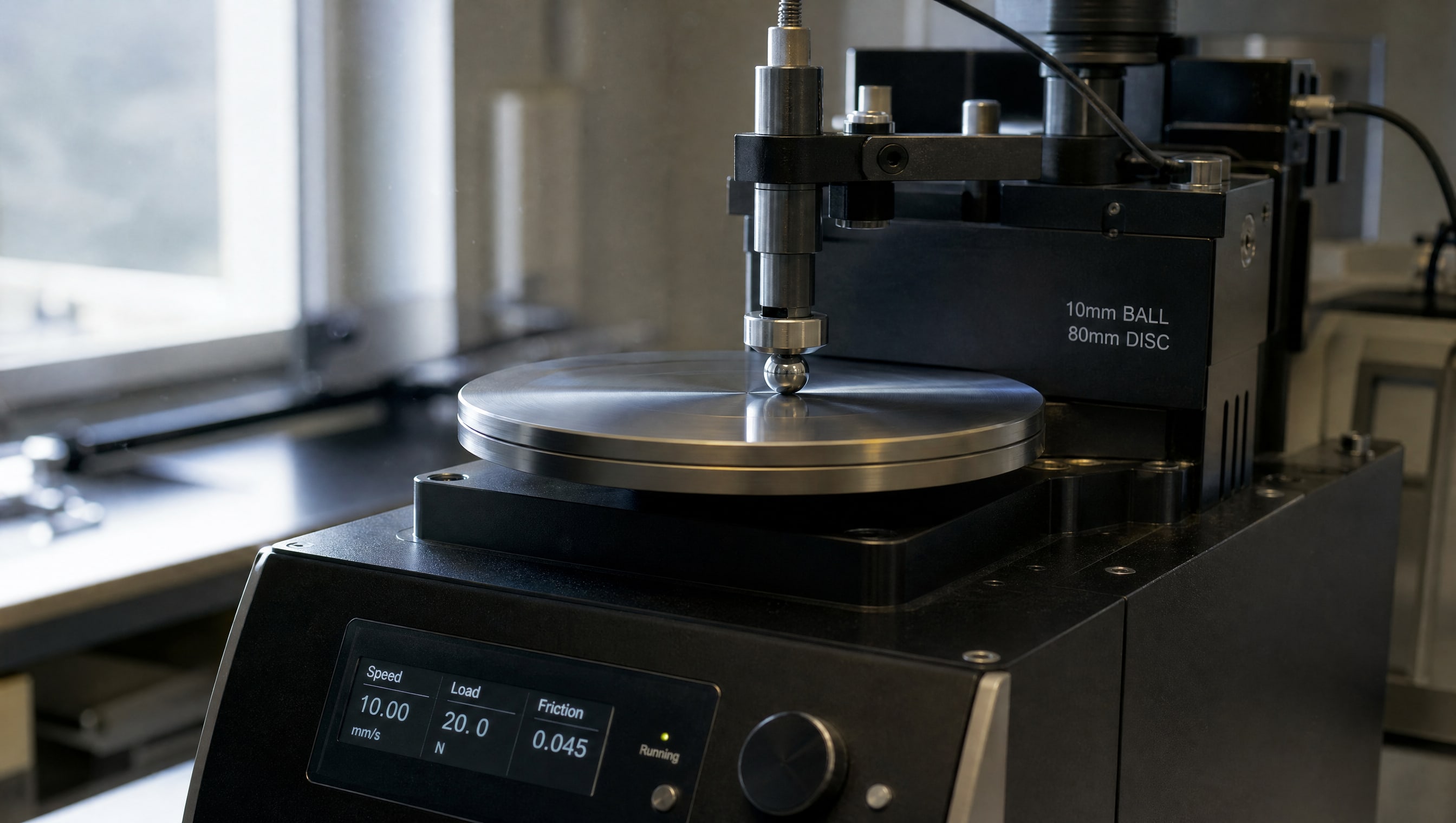

Сферическое контртело имеет фиксированный диаметр (обычно 10 мм), диск -80 мм в диаметре и 0,8 мм в толщине. Вертикальная нагрузка в базовой методике составляет 23 Н. Именно этот контакт создает локальное давление, которое прямо влияет на интенсивность изнашивания и коэффициент трения. Если изменить нагрузку без корректировки других параметров, результаты не будут сопоставимы даже на одной и той же установке.

Скорость и путь трения

Скорость скольжения в стандартной методике -0,8 м/с. На практике встречаются и другие скорости в диапазоне 0,01–0,15 м/с для специализированных испытаний (например, при низких скоростях трения в направляющих). Путь трения, через который рассчитывается интенсивность изнашивания, обычно задается заранее - в примере выше это 2880 м. Все три параметра (нагрузка, скорость, путь) взаимосвязаны: более высокая нагрузка при прочих равных может требовать сокращения пути трения, чтобы образец не износился полностью до конца испытания.

Материал контртела

Чаще всего используют стальной шарик (обычно из подшипниковой стали), но в некоторых случаях применяют керамику или другие материалы. Выбор контртела влияет на кинетику износа и характер контакта. Если сравнивать два материала, контртело должно быть строго одним и тем же, иначе сравнение теряет смысл.

Условия окружающей среды

Триботехнические испытания проводят в контролируемых условиях: температура воздуха, влажность, чистота воздуха (отсутствие пыли и абразива). Температура рабочей среды (внутри контакта) может отличаться от окружающей за счет трения; инженеры ее измеряют отдельно, если это критично. Для корректности испытаний важна стандартизация - обычно указывают «23±2 °C, влажность 45–65%». Эти условия не всегда совпадают с реальной эксплуатацией, но именно они обеспечивают воспроизводимость результата между лабораториями.

Схема «шар-диск»: измеряемые показатели и их интерпретация

При испытании по ASTM G99 регистрируют две основные величины: коэффициент трения и линейный износ.

Каждая имеет самостоятельное значение.

Коэффициент трения

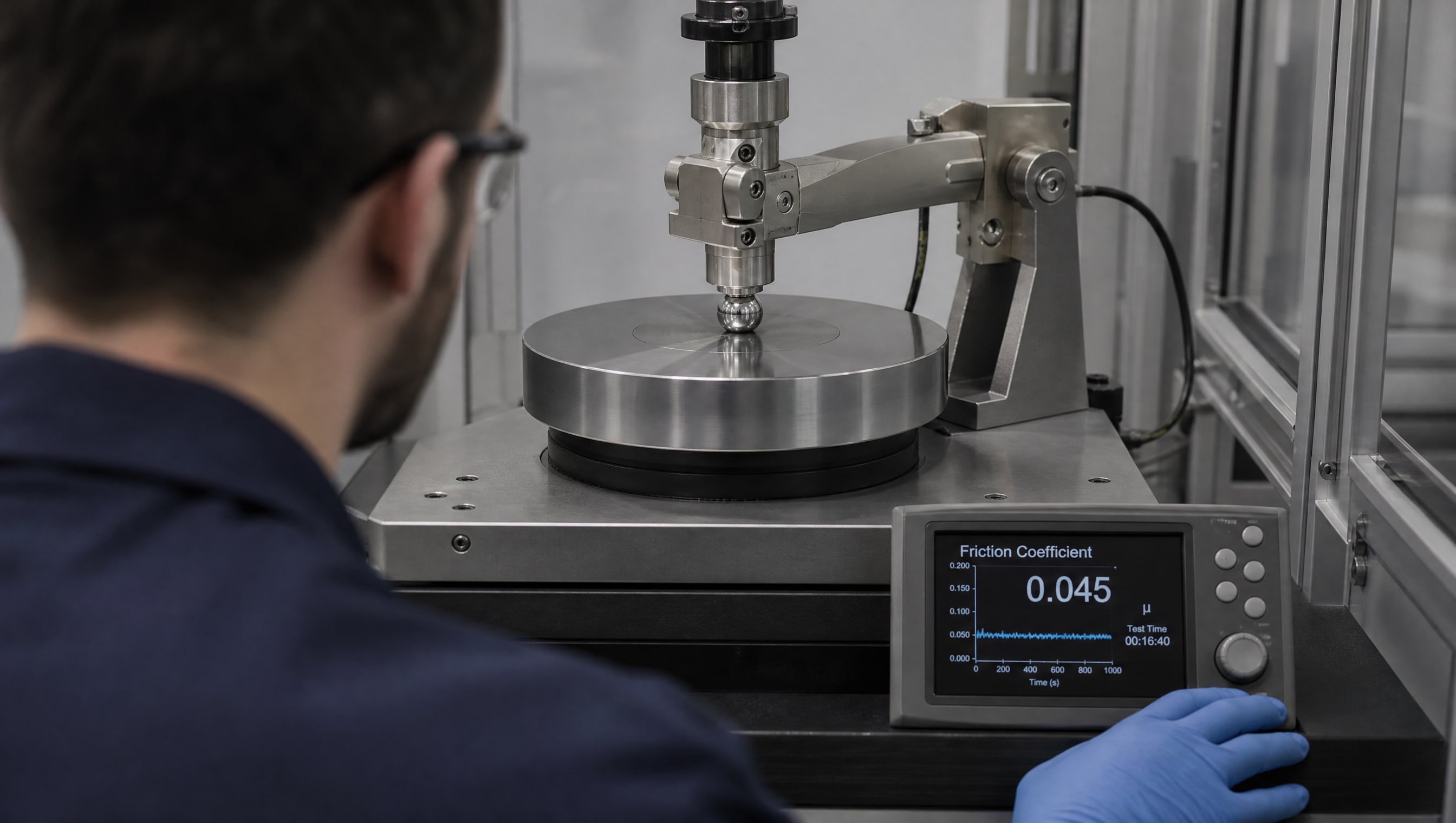

Это безразмерная величина, которая показывает соотношение силы трения к нормальной нагрузке: μ = Fтр / N. Датчик силы, установленный на испытательном стенде, непрерывно измеряет горизонтальную силу сопротивления при вращении диска. Коэффициент трения в начале испытания обычно выше (период приработки), затем стабилизируется. За результат принимают значение после выхода на установившийся режим. Низкий коэффициент трения желателен для снижения энергопотребления и выделения тепла, но сам по себе не гарантирует хорошую износостойкость. Например, одна пара материалов может иметь низкое трение и высокий износ, другая - наоборот.

Интенсивность изнашивания

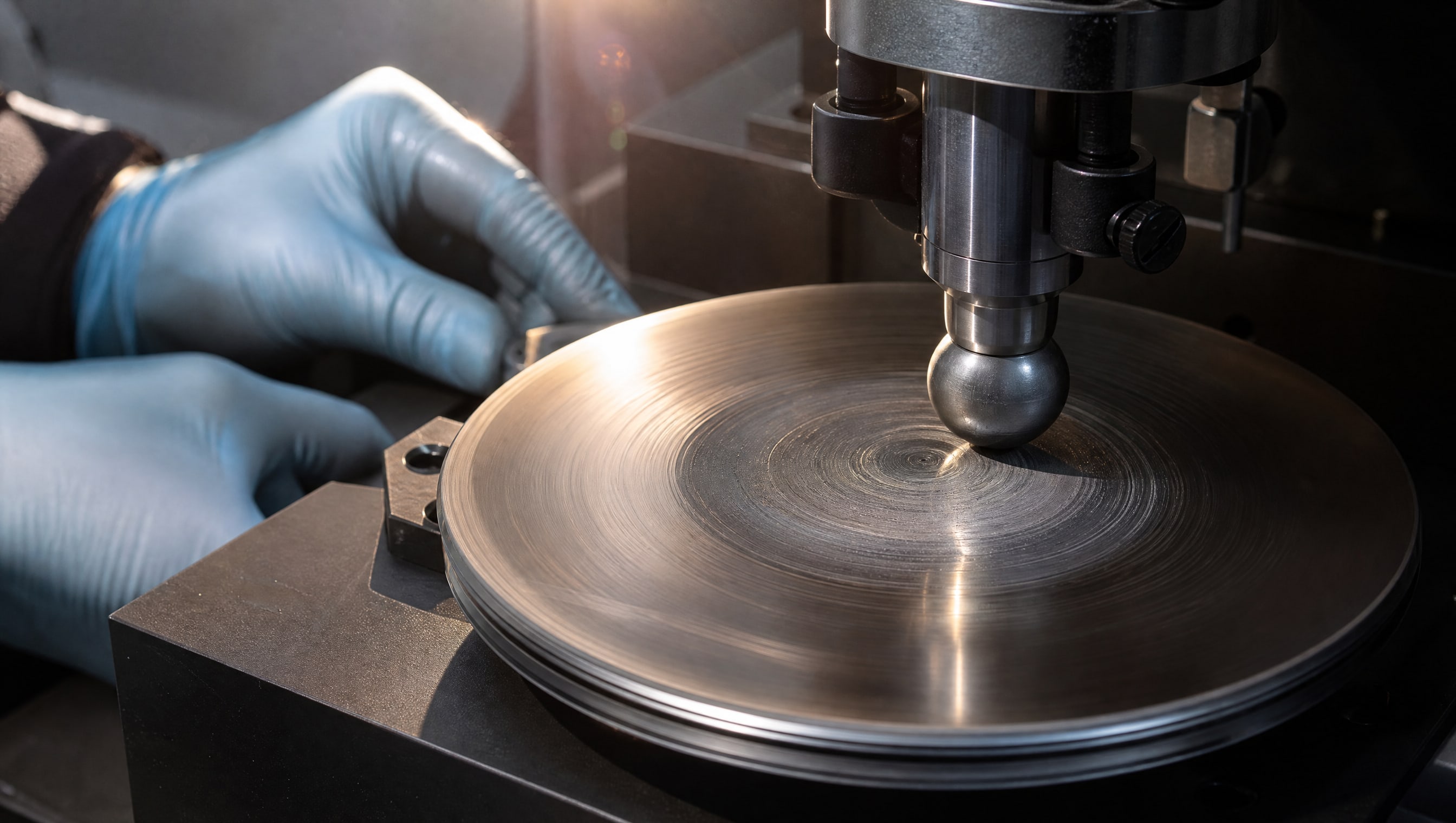

После испытания измеряют глубину лунки (линейный износ) на диске и на контртеле. Интенсивность изнашивания рассчитывают как отношение линейного износа к пути трения: I = h / L, где h - глубина износа в микрометрах, L - путь трения в метрах. Полученное значение измеряется в мкм/м. Этот параметр позволяет прямо сравнивать разные материалы независимо от длительности испытания: если путь трения один и тот же, по интенсивности видно, какой материал изнашивается медленнее.

Вместо линейного износа иногда рассчитывают объемный износ, особенно если лунка глубокая и неправильной формы. Для этого используют профилометр или оптический микроскоп с высокой разрешающей способностью.

Подготовка образцов и условия испытания DLC-покрытий и других твердых покрытий

При испытании твердых покрытий (DLC, титановые, керамические, нитридные) соблюдение стандарта особенно жестко.

Начинают с подготовки поверхности.

Основные требования к образцам

Образец (диск с покрытием) должен иметь фиксированную толщину покрытия; в практических примерах указывают толщину 25±5 мкм. Шероховатость основы диска нормируют - обычно Ra = 0,5 мкм. Это означает, что перед нанесением покрытия поверхность полируют до заданной шероховатости, и только потом наносят покрытие. Если основа будет слишком шероховатой или пористой, она повлияет на адгезию покрытия и его поведение при трении.

Диск очищают от загрязнений, масел и пыли перед испытанием. Для удаления органических загрязнений часто используют ультразвуковую ванну с растворителем, а затем просушивают. Если на поверхность попадает пыль или окисная пленка, она работает как абразив и искажает результаты.

Подготовка контртела

Стальной шарик, который прижимается к диску, должен быть также чистым и калиброванным по диаметру. Перед испытанием его протирают от загрязнений. Если шарик используется повторно, его осматривают на предмет затупления или корпускул налипшего материала; в противном случае повторное использование запрещено.

Нанесение смазочного материала

Если испытание проводят с применением смазки (например, для оценки защитных свойств пластичного смазочного материала при трении), количество смазки строго дозируют. В практическом примере на диск наносили 0,25 г пластичной смазки перед испытанием. Это малое количество нужно для того, чтобы смазка не вытекала из контакта и распределялась максимально равномерно. После нанесения диск с нанесенной смазкой устанавливают в испытательный аппарат.

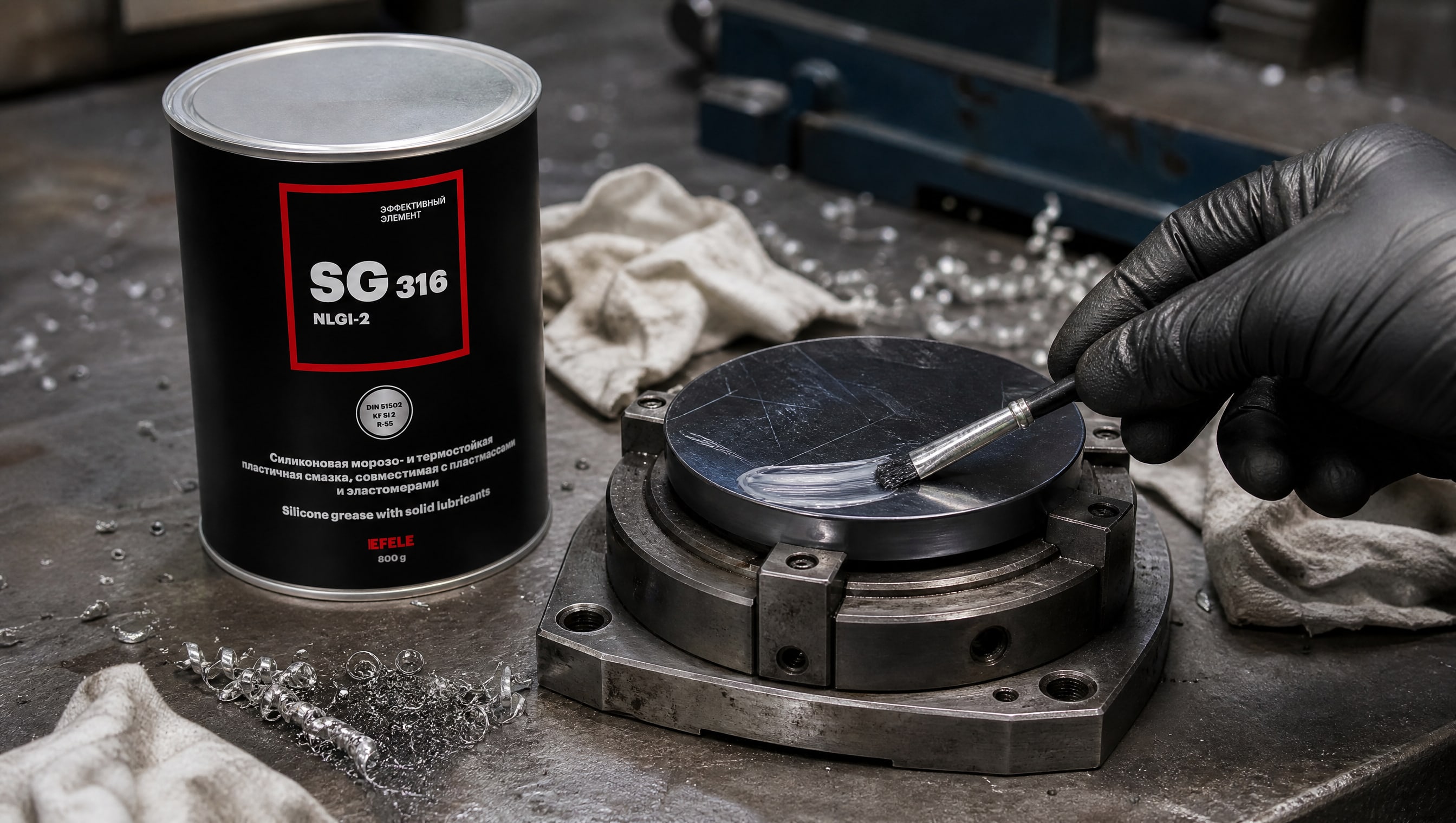

Для оценки трибологических свойств материалов, таких как DLC-покрытия, и сравнения их с традиционными решениями, например твердым хромом, важно использовать смазочные материалы, которые не искажают результаты испытаний. EFELE SG-316, силиконовая смазка с твердыми антифрикционными наполнителями, может быть использована в таких исследованиях для обеспечения стабильных условий трения и износа в диапазоне от -40 до +180 °C, что позволяет получить воспроизводимые данные без влияния термического разложения смазочной основы.

Причины разброса результатов и как получить надежные данные

Даже при использовании одного и того же оборудования и материалов результаты испытаний могут отличаться.

Опытные инженеры знают основные источники погрешности.

Влияние режима и воспроизводимость

Если изменить нагрузку, скорость, путь трения или материал контртела между двумя сериями испытаний, результаты не будут прямо сопоставимы. Например, испытание при 50 Н и испытание при 23 Н дадут разные коэффициенты трения и разные величины износа, и из этого нельзя сделать вывод о качестве материала - это просто иные условия. Поэтому перед началом испытаний все параметры записывают в протокол и строго соблюдают их на всех образцах в серии.

Подготовка поверхности

Даже небольшие различия в шероховатости диска, слое окисла, остатках полировочной пасты или загрязнениях приводят к колебаниям результатов. Каждый диск перед испытанием необходимо подготавливать одинаково: чистить, сушить, если нужно - повторно полировать. Иначе на одном диске коэффициент трения может быть на 20–30% выше или ниже, чем на другом, просто из-за загрязнения.

Калибровка оборудования

Датчики нагрузки, датчик силы трения и счетчик оборотов должны быть калиброванными. Если датчик нагрузки смещен, реальная нагрузка может отличаться от заданной. Потенциальная ошибка -5–10%, что существенно для твердых покрытий.

Количество повторов

Для статистически достоверных выводов рекомендуют проводить минимум 3–5 повторов на независимых образцах. Если проведено только одно испытание и получен результат, к нему относятся осторожно - это может быть выброс. При 5 повторах считают среднее значение и среднеквадратичное отклонение; это дает представление о разбросе и уверенность в результате.

Стандартизация процедуры

Важно, чтобы процедура была закреплена в локальном протоколе испытания. Если в одну серию включены образцы, испытанные в разное время года, в разных лабораториях или при разных условиях микроклимата, результаты могут быть несопоставимы. Профессиональные лаборатории ведут контрольные образцы - эталонные материалы, на которых одинаковые испытания повторяют время от времени, чтобы убедиться, что оборудование работает стабильно.

Сравнение ASTM G99 с другими методами триботехнических испытаний

На практике применяют несколько стандартных методов испытания при различных условиях трения.

Выбор метода зависит от цели.

Метод	Геометрия контакта	Область применения	Типичное время теста
ASTM G99	Шар-диск или штифт-диск	Быстрая сравнительная оценка материалов и покрытий	1–2 часа
ASTM G77	Блок-кольцо	Испытание при повышенной нагрузке и более длительных циклах	10–100 часов
ASTM G133	Возвратно-поступательное движение	Воспроизведение условий движения вперед-назад (направляющие, суставы)	2–8 часов
ASTM D4172	Четыре шарика	Испытание масел при экстремальных условиях (сварка, давление)	1–1,5 часа

ASTM G99 выбирают, когда нужна быстрая и точная сравнительная оценка. Например, если разработчик решает, какое DLC-покрытие выбрать из нескольких вариантов, метод шар-диск позволит за несколько дней получить ранжированные результаты. Метод G133 (возвратно-поступательное движение) больше подходит для испытания направляющих и шпинделей, потому что он лучше имитирует возвратно-поступательный режим. ASTM G77 (блок-кольцо) применяют, когда нужны более тяжелые нагрузки и длительные циклы.

Часто задаваемые вопросы

Могу ли я сравнивать результаты испытаний, проведенные в разных лабораториях по ASTM G99?

Сравнивать можно, только если условия испытания идентичны: одинаковые нагрузка, скорость, путь трения, материал контртела, подготовка образцов и окружающая среда. На практике лучше проводить испытание в одной лаборатории, чтобы исключить влияние погрешностей калибровки разного оборудования. Если это невозможно, обязательно используют контрольные эталонные образцы, известные обеим лабораториям.

Низкий коэффициент трения гарантирует, что пара трения будет долго работать?

Нет. Коэффициент трения и износостойкость - разные параметры. Материал может иметь низкое трение (μ = 0,1–0,15), но быстро изнашиваться. Наоборот, покрытие с более высоким коэффициентом трения может быть весьма износостойким. Оба параметра нужно оценивать совместно и в контексте реальных условий эксплуатации.

Как выбрать, какой путь трения использовать в испытании?

Путь трения выбирают исходя из условий эксплуатации и целей испытания. Если нужна ускоренная сравнительная оценка, используют путь 2000–3000 м (2–4 часа). Если важна оценка долговечности, путь может быть 10 000–50 000 м (10–50 часов). В любом случае, путь должен быть достаточным, чтобы материал вышел на установившийся режим трения и образец не разрушился полностью.

Почему важна толщина и шероховатость образца?

Толщина покрытия влияет на его поведение: тонкие покрытия быстрее изнашиваются и могут вскрыть подложку, что резко изменит трибологические свойства. Шероховатость влияет на характер контакта и начальное смачивание смазкой (если она используется). Оба параметра должны быть фиксированы, чтобы сравнивать именно материал покрытия, а не влияние подготовки.

Сколько повторов нужно сделать, чтобы результат был надежным?

Минимум 3 повтора, оптимально 5. При 3 повторах уже видно, насколько разброс результатов (если два образца дали результат в узком диапазоне, а третий резко отличается, это сигнал о проблеме с подготовкой). При 5 повторах считают среднее и стандартное отклонение, что позволяет говорить о точности результата с уверенностью.

Заключение

Триботехнические испытания по ASTM G99 - это стандартный, воспроизводимый метод, который позволяет быстро и объективно оценить трибологические свойства материалов, покрытий и смазочных материалов. Ключевое требование для получения надежных результатов - точное соблюдение всех параметров испытания: геометрии контакта, нагрузки, скорости, пути трения, материала контртела и условий окружающей среды. Важно помнить, что коэффициент трения и износостойкость - разные параметры, которые анализируют совместно. Для достоверных выводов необходимо проводить минимум 3–5 повторов и соблюдать стандартизированную подготовку образцов.

Когда вы планируете собственные испытания в лаборатории, начните с детального протокола: запишите все параметры, уточните у поставщика оборудования его калибровку и метрологическое состояние, подготовьте образцы согласно требованиям, и затем проведите первую серию из 5 образцов. Результаты этой серии покажут разброс и помогут установить адекватные допуски для следующих партий. Если вы выбираете материал или смазку по заявленным трибологическим свойствам, всегда требуйте протокол испытания с указанием режима - это гарантирует, что вы действительно сравниваете сопоставимые решения.
