Сравнение эффективности различных антифрикционных покрытий для юбок поршней ДВС

Юбка поршня работает в одних из самых напряженных условий двигателя: высокие нагрузки, циклические колебания температуры, прямой контакт с зазором между поршнем и цилиндром. Качество взаимодействия этой пары определяет потери на трение, расход топлива и долговечность узла. Антифрикционные покрытия для поршней специально разработаны для снижения коэффициента трения в этой сопряженной поверхности, однако не все покрытия работают одинаково эффективно.

В этой статье мы сравним различные типы твердосмазочных покрытий по их реальным характеристикам, разберемся, какие из них показывают лучший результат при растущих нагрузках, и определим, как выбрать подходящее решение для высокофорсированного дизеля. На основе экспериментальных данных вы поймете, какой состав покрытия справляется с максимальными нагрузками и почему простые графитовые системы уступают более сложным многокомпонентным формулировкам.

Что такое антифрикционные покрытия для поршней и зачем они нужны

Антифрикционные покрытия для поршней - это функциональные слои на основе твердых смазочных материалов, которые осаждаются на юбку поршня и рабочие поверхности.

Их задача не в теплоизоляции, а в снижении силы трения в контакте между поршнем и стенкой цилиндра. Это критично для высокофорсированных двигателей, где каждая десятая доля коэффициента трения непосредственно влияет на расход топлива, ресурс поршневой группы и стабильность работы в холодных климатических условиях.

Традиционно смазку юбки поршня обеспечивают остатки масла, стекающие со стенок цилиндра. Однако в режимах холодного пуска, перегрузок и граничного трения этого недостаточно. Покрытие на основе графита, молибдена или полиамидимида работает как вспомогательный смазочный слой, который активируется при нарастании контактного давления. В результате даже при нехватке масляной пленки материал покрытия переходит в режим, при котором трение остается низким.

Сравнение основных типов покрытий по коэффициенту трения

Экспериментальные испытания показывают четкую иерархию покрытий при растущей нагрузке.

Давайте разберем результаты:

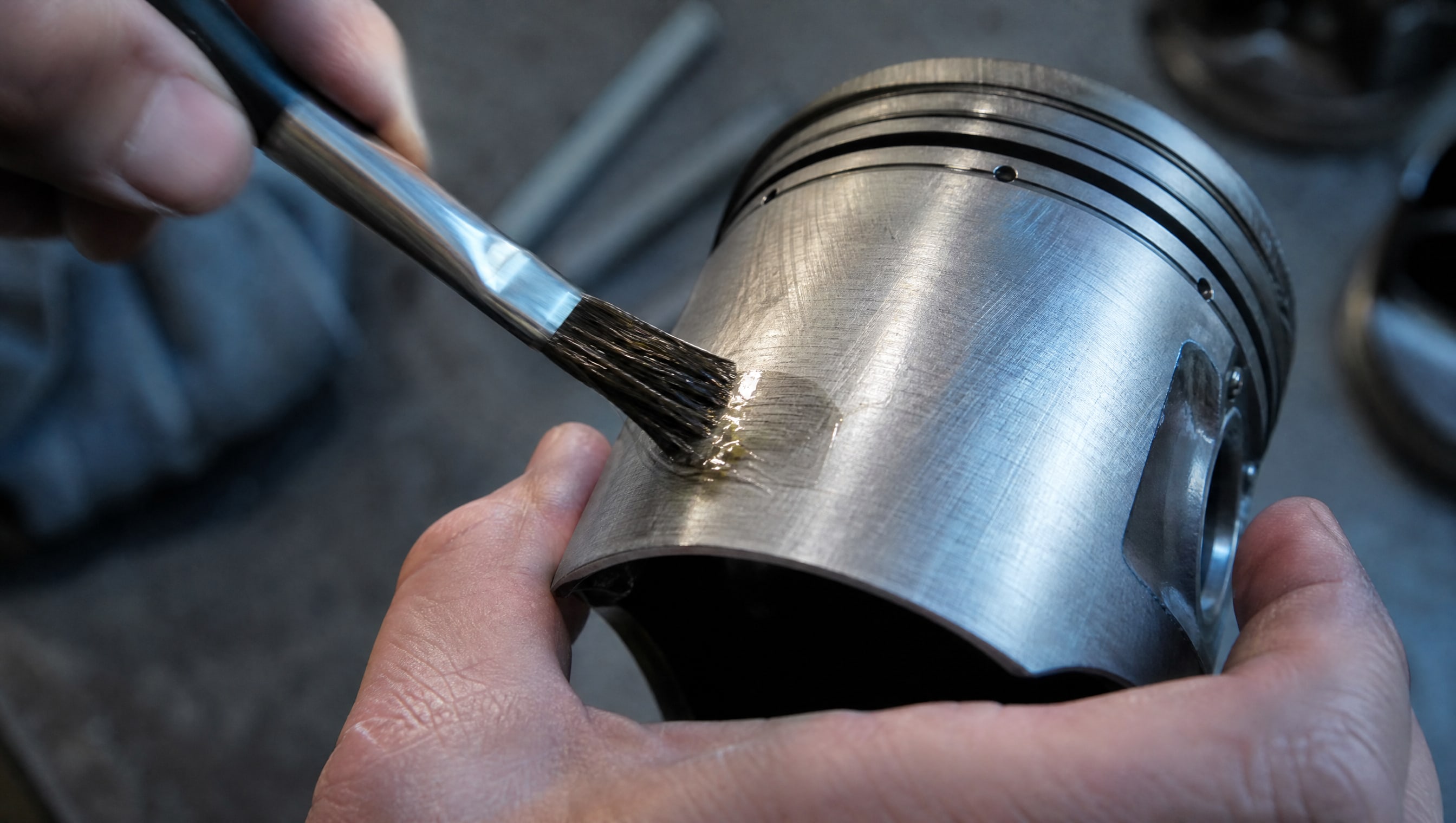

Непокрытый образец: самый высокий коэффициент трения

Образец без покрытия демонстрирует коэффициент трения 0,69±0,08 при нагрузке 50 Н и 0,58±0,06 при 150 Н. Это исходное состояние, которое показывает, на сколько процентов покрытия снижают потери энергии. Такие значения типичны для прямого контакта металл-в-металл в условиях переходного трения.

Графитовое покрытие со специальным связующим

Добавление слоя графита со специальным связующим понижает коэффициент до 0,42±0,09 (50 Н) и 0,39±0,07 (150 Н). Это дает снижение примерно в 1,6 раза по сравнению с непокрытым образцом, но остается довольно высоким для современных требований. Графит хорош на начальных нагрузках, но его антифрикционные свойства стабилизируются и не улучшаются при росте давления.

Полиамидимид с графитом: приемлемый результат

Система на основе полиамидимида с добавками графита показывает коэффициент трения в диапазоне 0,12-0,26 в зависимости от режима нагрузки. Это уже близко к режимам гидродинамической смазки. Полиамидимид обладает лучшей термостойкостью, чем простой графит, и удерживает покрытие на поверхности при циклических нагрузках.

Спецсвязующее с графитом и MoS₂: улучшенные характеристики

Введение в формулировку молибдена и сульфида (MoS₂) снижает коэффициент трения примерно до 0,10-0,16. MoS₂ работает как микрошариковая система: слои молибдена легко скользят друг относительно друга под нагрузкой, создавая эффект смазки на молекулярном уровне. Эта система показывает хорошую устойчивость при росте нагрузок.

Полиамидимид с графитом и MoS₂: лучший результат в тесте

Комбинированная система полиамидимида, графита и MoS₂ достигает коэффициента трения 0,10-0,13 на всех режимах нагрузки (от 50 до 450 Н). Это лучший показатель среди испытанных покрытий и находится на уровне моторного масла в режиме масляной смазки (0,12-0,14). Полиамидимид обеспечивает связность и адгезию, графит добавляет твердую смазку, а MoS₂ придает эффект слоистого скольжения.

Роль марганцевого фосфатирования в повышении эффективности

Перед нанесением покрытия поверхность юбки поршня часто подвергают марганцевому фосфатированию - химической обработке, которая создает микропористый слой оксидов марганца.

Этот слой служит грунтом, улучшающим адгезию антифрикционного покрытия к основному металлу.

Марганцевое фосфатирование повышает эффективность системы несколькими способами. Во-первых, оно увеличивает поверхностную активность, благодаря чему молекулы связующего лучше закрепляются на поверхности. Во-вторых, микропористая структура создает дополнительные микро-углубления, в которых задерживаются частицы графита и MoS₂, повышая их концентрацию в контактной зоне. В-третьих, пористый слой снижает остаточные напряжения между покрытием и металлом, что замедляет отслоение при циклических нагрузках.

Без предварительного фосфатирования покрытие держится хуже, быстрее разрушается и показывает менее стабильные значения трения при длительной работе.

Почему антифрикционные покрытия работают только со смазкой

Важное уточнение: покрытие не заменяет моторное масло, а дополняет его.

Коэффициенты трения 0,10-0,13, которые показывают лучшие покрытия, достигаются именно в режиме наличия смазочного материала и отсутствия непосредственного металлического контакта.

При холодном пуске, когда масло еще не прогрелось и не достигло полной вязкости, покрытие предотвращает схватывание (микросварку) поверхностей. При перегреве и высоких нагрузках покрытие частично компенсирует снижение масляной пленки, но полностью ее заменить не может. Физический смысл антифрикционного слоя - это страховка для пары трения, а не основной источник смазки.

Важно также понимать, что антифрикционные составы не защищают поршень от термической нагрузки. Они не являются теплоизолятором и не предотвращают перегрев. Их роль ограничена механикой трения в контактной области.

Выбор покрытия для высокофорсированного двигателя

При выборе антифрикционного покрытия инженер должен учитывать несколько факторов:

Диапазон рабочих нагрузок. Юбка поршня испытывает боковые нагрузки от 50 до 450 Н в зависимости от режима работы двигателя. Покрытие должно сохранять низкий коэффициент трения на всем этом диапазоне, а не только на одной точке. Системы с полиамидимидом и MoS₂ показывают лучшую стабильность.

Температурный режим. Высокофорсированные дизели работают при температурах масла 90-110 °C. Покрытие на основе полиамидимида сохраняет свойства в этом диапазоне лучше, чем простой графит. При нагреве полиамидимид не размягчается и не вымывается маслом.

Состояние поверхности детали. Юбка должна быть чистой и обезжиренной перед нанесением покрытия. Остатки производственных масел, окисла или продуктов коррозии приводят к плохой адгезии. Марганцевое фосфатирование существенно улучшает адгезию и уменьшает брак при нанесении.

Условия холодного пуска. В северных регионах, где масло при минус 20-30 °C загустевает, даже хороший поршень без покрытия может испытать пиковое трение. Антифрикционное покрытие критично для холодного пуска в таких условиях.

Для применения на производстве закупщик может начать с тестирования двух-трех образцов на реальных двигателях, сравнить износ юбки и расход топлива. Снижение потерь на трение часто дает экономию топлива на 2-3 процента, что окупает стоимость покрытия на дистанции несколько тысяч моточасов.

Практическое применение и экономическая эффективность

На практике выбор антифрикционного покрытия зависит от баланса между затратами на нанесение и выигрышем в ресурсе.

Для высокофорсированного дизеля ресурс юбки поршня критичен: если благодаря покрытию удалось увеличить его на 15-20 процентов, это означает снижение потребления поршневой группы на 15-20 процентов и, соответственно, снижение простоев на техническое обслуживание.

Многие производители двигателей и ремонтные службы применяют комбинированную стратегию: качественная подготовка поверхности (включая фосфатирование), нанесение многокомпонентного покрытия (полиамидимид + графит + MoS₂) и соблюдение регламента замены масла. При таком подходе пятикратное снижение потерь на трение в контакте юбки и цилиндра становится реальным, а не теоретическим.

Для достижения таких результатов на линиях фасовки и в цехах используют специализированные твердосмазочные покрытия, которые наносятся в виде аэрозолей или суспензий. При выборе решения для повышения износостойкости юбок поршней ДВС важно обратить внимание на составы, обеспечивающие снижение трения и защиту от износа в широком диапазоне температур - такие системы показали устойчивый результат в испытаниях на нагрузку и в условиях холодного пуска.

Часто задаваемые вопросы

Какое покрытие лучше всего снижает потери на трение?

Лучший результат показывает система на основе полиамидимида с графитом и MoS₂, которая обеспечивает коэффициент трения 0,10-0,13 на всех режимах нагрузки. Это в 5-7 раз ниже, чем у непокрытого поршня, и сопоставимо с режимом гидродинамической смазки маслом.

Может ли покрытие заменить моторное масло?

Нет. Покрытие работает в паре со смазкой и обеспечивает приемлемый коэффициент трения только в режиме наличия масла. При отсутствии масла или его загрязнении покрытие не защитит поршень от схватывания и выхода из строя.

Почему графитовое покрытие уступает полиамидимиду с MoS₂?

Графит обеспечивает коэффициент трения 0,42-0,39, тогда как MoS₂ достигает 0,10-0,13. Молибден работает как микрошариковая система на молекулярном уровне, обеспечивая более стабильное скольжение. Кроме того, полиамидимид лучше держит графит и MoS₂ на поверхности при циклических нагрузках.

Как влияет марганцевое фосфатирование на долговечность покрытия?

Фосфатирование создает микропористый грунт, который улучшает адгезию покрытия на 30-50 процентов. Без фосфатирования покрытие отслаивается быстрее и показывает нестабильные значения трения при длительной работе. Это обязательный подготовительный этап.

Покрытие защищает поршень от перегрева?

Нет. Антифрикционные составы не являются теплоизоляторами и не защищают от термической нагрузки. Они только снижают трение и уменьшают выделение тепла в контакте. Основная защита от перегрева обеспечивается конструкцией поршня и системой охлаждения двигателя.

Заключение

Антифрикционные покрытия для юбок поршней ДВС демонстрируют четкую иерархию по коэффициенту трения: от 0,69 без покрытия до 0,10-0,13 у лучших многокомпонентных систем на основе полиамидимида, графита и MoS₂. Выбор покрытия должен учитывать не только значение трения на нулевой нагрузке, но и устойчивость свойств при росте нагрузок до 450 Н, диапазон рабочих температур и состояние поверхности детали перед нанесением.

На практике выбор лучше всего начать с оценки условий работы двигателя (режим, климат, интенсивность), проведения испытаний на реальных образцах и сравнения износа юбки после 500-1000 моточасов. Повышение ресурса поршневой группы на 15-20 процентов окупает затраты на качественное покрытие и подготовку поверхности за счет снижения простоев и расхода топлива.
