СОЖ пенится: причины и методы устранения пенообразования при обработке

Пенообразование в системе циркуляции СОЖ - одна из самых частых и трудоемких проблем на производстве. Когда смазочно-охлаждающая жидкость начинает вспениваться прямо в станке или в баке, это ведет к потере охлаждающей способности, окислению эмульсии, коррозии оборудования и снижению точности обработки. Статья разберет реальные причины, почему пенится СОЖ, и покажет, как их находить и устранять без переоборудования станка.

Инженерам и закупщикам часто кажется, что проблема в качестве концентрата, но на практике пена почти всегда - результат сочетания нескольких факторов: подсоса воздуха, неправильной подготовки воды, неверной концентрации, высокой турбулентности подачи или загрязнения системы. Понять эту связь и правильно диагностировать источник - значит решить проблему за часы, а не недели.

Причины пенообразования СОЖ в системе циркуляции

Пенообразование - это захват и удержание воздуха в эмульсии поверхностно-активными веществами (ПАВ).

В водосмешиваемых СОЖ ПАВ присутствуют всегда: они обеспечивают эмульгирование масла и воды, но также могут стабилизировать воздушные пузырьки, если условия становятся благоприятны.

Причины пены редко появляются поодиночке. Закупщики часто видят, что станок начинает вспениваться после замены поставщика или смены воды, но истинный диагноз требует проверки по цепочке.

Подсос воздуха через систему

Воздух попадает в эмульсию через несколько каналов. Если уровень жидкости в баке упал ниже всасывающей трубы, насос будет засасывать воздух вместо чистой эмульсии. Видимый признак - воронка на поверхности жидкости и характерный шум мотора.

Протечки и неплотности в трубопроводе всасывающей линии тоже вносят воздух, особенно если присос происходит в точках с отрицательным давлением. Проверять нужно весь участок от бака до входа насоса: соединения, фланцы, прокладки и саму трубу на трещины.

Неправильно спроектированный возврат жидкости в бак или отсутствие гашения высокого давления при переливе также создают турбулентность и захват воздуха. На скоростных станках, где подача идет под давлением 20–30 атм, возврат жидкости с высокой скоростью может привести к образованию вспененной завесы.

Вода неправильного качества и жесткость

Слишком мягкая вода усиливает склонность водосмешиваемой эмульсии к пенообразованию. В мягкой воде низкая концентрация ионов кальция и магния, которые в некоторых системах помогают стабилизировать эмульсию. Одновременно мягкая вода хуже справляется с растворением солей ПАВ, что повышает поверхностное натяжение пузырьков.

Каждая СОЖ имеет рекомендованный диапазон жесткости воды. Если вода слишком мягкая или жесткая, эмульсия расслаивается, гидролизуется или теряет смазывающие свойства. Проверить жесткость можно простым анализом воды перед приготовлением концентрата.

Загрязненная вода - источник микробной флоры. Биозагрязнение (бактерии, грибки) выделяет биопленку и метаболиты, которые действуют как дополнительные ПАВ и сильно улучшают пенообразование. При подозрении на биопоражение жидкость приобретает запах, мутнеет и начинает разлагаться.

Высокая концентрация эмульсии

Завышение концентрации - частая ошибка, когда хотят улучшить смазывающие свойства или охлаждение. На практике избыток масла и ПАВ в эмульсии повышает поверхностную активность и стабилизирует воздушные пузырьки.

Если паспорт рекомендует 5–8% масла, а в системе поддерживают 10–12%, пена будет появляться регулярно. Проверять концентрацию нужно рефрактометром согласно методике производителя.

Турбулентность и режим подачи

Высокая скорость подачи СОЖ в зону обработки создает турбулентные завихрения, которые захватывают воздух. На скоростных станках, где подача работает под давлением более 25 атм, пена может образоваться даже в хорошей эмульсии, если форсунки направлены неверно или диаметр отверстия слишком мал.

Неправильно спроектированные форсунки (острые края, малое отверстие, высокое давление) создают аэрацию вместо равномерного смачивания. На токарных и фрезерных станках часто рекомендуют снижать давление подачи и применять форсунки большего диаметра.

Засорение фильтров и нестабильное давление

Забитая сетка фильтра вызывает резкое падение давления и возникновение кавитации - образование вакуумных пузырьков, которые потом схлопываются и образуют пену. Кроме того, на грязном фильтре скапливаются остатки эмульсии, стружка и биозагрязнения, которые попадают обратно в систему.

Проверять фильтры нужно по графику технического обслуживания; забитый фильтр - это не только пена, но и снижение расхода, падение охлаждения и риск гидравлического удара.

Загрязнение системы посторонними маслами и остатками

Если в системе циркуляции остались капли старой СОЖ, моторного масла, гидравлического масла или следы моющего средства (щелок, спирт), они нарушат структуру новой эмульсии. Посторонние ПАВ могут либо переактивировать, либо дестабилизировать эмульсию, вызывая избыточное пенообразование или расслоение.

Остатки моющих средств особенно опасны: они содержат ПАВ еще выше, чем сама СОЖ. Даже небольшой остаток 5-10% старой жидкости может испортить новый концентрат.

Диагностика: как найти источник пены в станке ЧПУ

Когда пенится СОЖ в станке ЧПУ, нужно проверять по порядку системы и параметры, чтобы не тратить время на переоборудование.

Первичная проверка оборудования

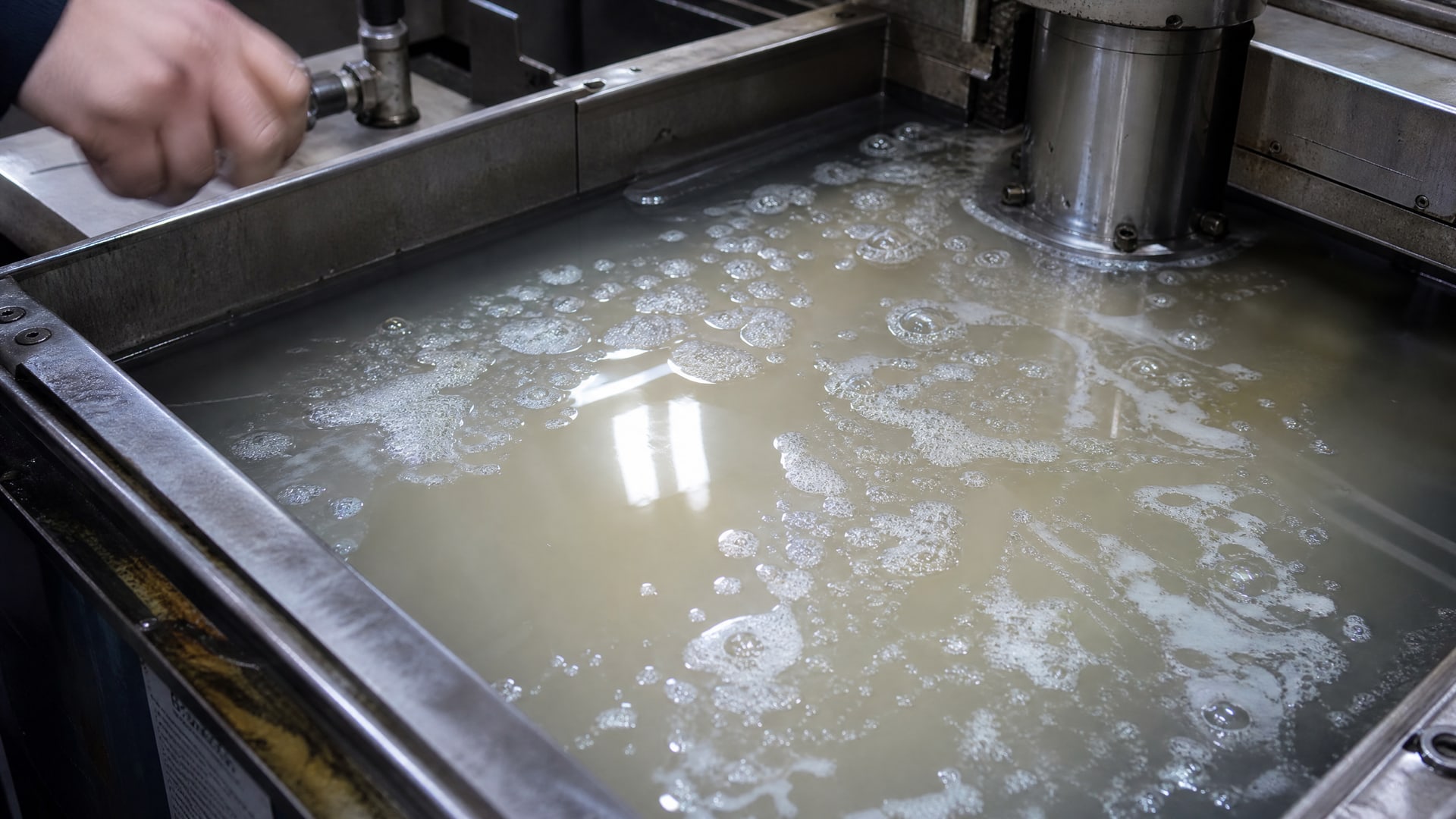

Откройте бак и посмотрите на поверхность жидкости. Белая пена, которая держится несколько секунд или минут, указывает на активный процесс вспенивания. Если пена исчезает в течение 5–10 секунд, это нормальное явление, которое встречается при резких перепадах давления.

Проверьте уровень жидкости: если он упал ниже всасывающей линии, отключите станок и долейте концентрат с водой до нормального уровня. При работе помните: на станке должна быть видна воронка на поверхности во время циркуляции, но воздух не должен вбегать в трубопровод.

Отключите станок и прислушайтесь к насосу. Если слышен хрип или бульканье, это признак подсоса воздуха.

Проверка всасывающей линии

Выключите систему и проверьте герметичность трубопровода на всасывающей стороне (от бака к насосу). Нащупайте соединения, фланцы, прокладки. Если заметна влажность или маслянистые капли, это утечка.

Проверьте место входа трубы в бак: оно должно быть заглублено в жидкость, а трубка не должна уходить ниже дна бака (иначе может всасываться осадок и стружка).

Анализ воды

Возьмите пробу воды из системы и проверьте ее жесткость с помощью простого теста или лабораторного анализа. Если жесткость ниже рекомендуемого диапазона для данной СОЖ, приготовьте новую эмульсию из умягченной или дистиллированной воды с добавлением солей, чтобы довести жесткость до нормы.

Запах из эмульсии (кисловатый, затхлый) указывает на биопоражение. В этом случае систему нужно промыть или заменить жидкость.

Проверка концентрации

Отберите пробу смеси из системы и измерьте концентрацию рефрактометром. Сравните показание с паспортным диапазоном. Если концентрация выше рекомендованной, разбавьте систему подготовленной водой.

Осмотр форсунок и системы подачи

Вывертите форсунки (если конструкция позволяет) и очистите их от засоров. Проверьте, не сбита ли каким-то посторонним предметом ориентация распылителя. Если форсунки давние и закупорены, замените их на новые того же типа.

При необходимости снизьте давление подачи и увеличьте диаметр отверстия форсунки - это снизит аэрацию при сохранении охлаждающего эффекта.

Методы устранения пены: пошаговый алгоритм

Если диагностика показала источник проблемы, действуйте по приоритетам.

Некоторые решения работают за 10 минут, другие требуют остановки станка на несколько часов.

Немедленные меры

Снижение давления подачи. Если пена идет из форсунок, попробуйте снизить давление на 5–10 бар и посмотрите, уменьшится ли вспенивание. Это самый быстрый способ проверить, является ли турбулентность основной причиной.

Долив жидкости до нормального уровня. Если уровень упал, это восстановит всасывающие условия.

Включение режима циркуляции без резания. Дайте системе 15–20 минут поработать вхолостую, чтобы пена вышла, а частицы стружки осели. Часто пена уходит сама.

Средне- и долгосрочные решения

Очистка системы от загрязнений. Если подозреваете остатки старой жидкости или биозагрязнение, систему нужно промыть. Для устранения причин пенообразования, связанных с загрязнением СОЖ и остатками предыдущих составов, на производстве используют специализированные очистители систем подачи. Слейте текущую жидкость, налейте в бак очиститель систем подачи СОЖ EFELE CL-555 разведенный в воде согласно инструкции, дайте поработать циркуляцию 1–2 часа, затем слейте и промойте бак и трубопроводы водой. Потом заново заполните систему свежей эмульсией.

Замена воды. Если проверка показала нарушение жесткости, подготовьте воду по паспорту СОЖ (часто требуется слегка подогретая вода с контролируемой жесткостью). Слейте половину системы и долейте новую воду, затем проверьте концентрацию.

Коррекция концентрации. Если концентрация завышена, разбавьте систему подготовленной водой. Работайте постепенно: снизьте концентрацию на 1–2% и дайте станку поработать час, чтобы оценить результат.

Герметизация всасывающей линии. Если найдена утечка, затяните резьбовые соединения, замените прокладки, переклейте или переоборудуйте трубку. Это должно проделать техническое обслуживание, но результат заметен сразу.

Замена или чистка форсунок. Очищенные или новые форсунки часто решают проблему турбулентности. Если форсунки заросли отложениями, они уже не распыляют равномерно.

Проверка и замена фильтра. Если фильтр забит, его нужно очистить или заменить. График замены указан в документации станка.

Роль антивспенивателей и добавок

Антивспенивающие добавки (пеногасители) - это специальные вещества, которые снижают поверхностное натяжение воздушных пузырьков и способствуют их схлопыванию.

На первый взгляд, кажется логично просто добавить пеногаситель и забыть о проблеме.

На практике это не работает. Если в системе идет активный подсос воздуха, избыточная турбулентность или загрязнение, пеногаситель даст только временный результат (на несколько часов). Когда условия останутся прежними, пена вернется.

Антивспенивающие добавки имеют смысл как дополнительная мера, когда все прочие причины уже устранены. Их добавляют в небольших количествах (обычно 0,1–0,5% по объему) и дают системе поработать 2–3 часа.

Важно помнить, что добавление посторонних веществ может нарушить баланс исходной эмульсии. Перед использованием пеногасителя посоветуйтесь с производителем СОЖ: не все составы совместимы со всеми добавками.

Практические рекомендации для техническихспециалистов

Профилактика пенообразования

Чтобы пена не появилась вообще, следуйте простым правилам:

• Поддерживайте уровень жидкости в баке на нормальной отметке, ежедневно проверяя по указателю.

• Проверяйте состояние фильтров по график техническогo обслуживания; не допускайте их засорения.

• Раз в неделю измеряйте концентрацию рефрактометром и при необходимости корректируйте разбавлением или добавлением концентрата.

• Один раз в месяц проверяйте герметичность трубопроводов: капли на соединениях или возле фланцев - повод затянуть резьбу или заменить прокладку.

• При замене СОЖ полностью промывайте систему, не оставляйте остатки старой жидкости.

• Следите за давлением подачи: оно не должно резко скачивать. Скачки давления приводят к кавитации и пене.

Ведение журнала параметров

Рекомендуется вести дневник наблюдений:

• Дата и время смены операций (фрезерование, сверление, расточка).

• Замеченные изменения: появление пены, появление запаха, изменение цвета эмульсии.

• Результаты измерений: концентрация (%), температура, уровень в баке.

• Проведенные работы: замена фильтра, промывка системы, регулировка давления.

Журнал помогает быстро выявить закономерности: например, пена появляется всегда после перехода на вторую смену, когда повышается давление подачи, или после замены воды из нового источника.

Взаимодействие с поставщиком

Если пена появилась после смены поставщика СОЖ, не спешите обвинять в этом качество концентрата. Попросите у поставщика:

• Паспорт безопасности материала (MSDS) с указанием рекомендуемого диапазона жесткости воды, температуры применения и режимов подачи.

• Отчет о результатах анализа параметра «пенообразование» при высокой температуре (ГОСТ 33363-2015).

• Консультацию по подготовке воды и регулировке параметров подачи на вашем оборудовании.

Технический отдел поставщика может дать уточнения, которые помогут быстро решить проблему.

Часто задаваемые вопросы

Почему пенится СОЖ даже у проверенного поставщика?

Поставщик отвечает за качество концентрата, но не за условия на вашем оборудовании. Пенообразование зависит от жесткости воды, давления подачи, герметичности системы и наличия загрязнений. Даже лучшая СОЖ будет пениться, если ее готовить из мягкой воды и подавать под 40 бар вместо рекомендованных 20 бар.

Что будет, если долго работать с пеной в системе?

Пена ухудшает охлаждение инструмента и детали, повышает окисление эмульсии и способствует развитию микробов. Со временем это приводит к ржавлению станка, сокращению стойкости инструмента и снижению точности обработки. Кроме того, окисленная эмульсия становится непригодной и требует замены, что дороже, чем своевременный ремонт системы.

Помогает ли снижение давления подачи, если пена идет из форсунок?

Да, в большинстве случаев помогает. Снижение давления на 5–10 бар снижает турбулентность и захват воздуха. Однако нужно следить, чтобы охлаждение и смазывание остались достаточными для режима резания. Если при сниженном давлении инструмент перегревается, нужно ища другие причины пены (например, засорение фильтра или нарушение концентрации).

Нужно ли полностью менять эмульсию, если она начала пениться?

Не обязательно. В большинстве случаев пена исчезает после устранения причины: проверки воды, регулировки концентрации, герметизации линий или чистки фильтра. Полную замену делают, если эмульсия биопоражена (запах, мутность), истощена (показатели вышли за предельные значения) или загрязнена несовместимой жидкостью (например, моторным маслом).

Как проверить, помешала ли мягкая вода СОЖ?

Возьмите пробу воды и сделайте простой тест на жесткость (продаются в хозяйственных магазинах, в виде реактива) или закажите анализ в лаборатории. Сравните результат с паспортным диапазоном для вашей СОЖ. Если жесткость ниже нормы, приготовьте свежую эмульсию из воды с подправленной жесткостью и попробуйте работать с ней. Если пена исчезнет, вода была виновата.

Заключение

Пенообразование СОЖ при обработке - это комплексная проблема, которую редко решить одной мерой. Диагностика требует проверки цепи: подсос воздуха → качество воды → концентрация эмульсии → давление подачи → чистота системы. Начните с первичного осмотра оборудования, измерения концентрации и анализа воды. Часто уже на этом этапе найдется источник вспенивания.

Если причина в загрязнении системы остатками старой жидкости или биозагрязнением, проведите промывку системы. Если в турбулентности подачи или давлении - отрегулируйте форсунки и давление. Помните: антивспенивающие добавки - это вспомогательное средство, а не решение проблемы.

Ведите дневник наблюдений, консультируйтесь с поставщиком и технической поддержкой, и большинство проблем с пеной исчезнут без переоборудования. Система циркуляции СОЖ должна работать стабильно и предсказуемо, и это возможно при правильной диагностике и обслуживании.
