Смазка подшипника ролика ГРМ: выбор, техобслуживание и восстановление

Подшипники роликов ГРМ работают при высоких температурах, интенсивных нагрузках и непрерывных циклических колебаниях. Заклинивание такого узла - это уже не просто потеря смазки, а сигнал о нарушении режима работы или недостаточной подготовке смазочного материала к условиям эксплуатации. Восстановить функцию подшипника означает не столько «оживить» его одной смазкой, сколько понять, что произошло, выполнить диагностику поверхностей качения и выбрать смазку, соответствующую стандартам ISO 6743-9 и технике производителя. В этой статье рассказываем, как правильно подобрать смазку для подшипников роликов приводного ремня ГРМ, какие параметры критичны, и как перепаковать узел без ошибок.

Статья адресована техническим специалистам, ремонтным инженерам и закупщикам, которые сталкиваются с выбором смазочных материалов для высокооборотных подшипниковых узлов и хотят минимизировать простой оборудования.

Почему подшипники роликов ГРМ требуют особой смазки

Ролики ГРМ испытывают условия, которые отличают их от обычных узлов трения.

Во-первых, они работают на высоких оборотах: параметр скоростной нагруженности (n × dm, где n - обороты в минуту, dm - средний диаметр подшипника) достигает 500 000 и более. Во-вторых, температура в зоне контакта может подняться до +150 °C и выше за счет фрикционного выделения тепла. В-третьих, натяжной ролик испытывает радиальное давление, которое требует от смазки стабильности и вязкости при нагреве.

Обычная литиевая смазка или консервационный материал не предназначены для такого режима: они окисляются, теряют консистенцию, вымываются из-под сепаратора. Поэтому в антифрикционных подшипниках роликов используют смазки семейства X по ISO 6743-9 - это класс L, специально разработанный для машин и транспортных средств. Такие составы обладают улучшенной термостойкостью, устойчивостью к окислению и способностью работать на высоких скоростях без деградации.

Основные параметры смазки для подшипников натяжного ролика ГРМ

Когда ты подбираешь смазку для перепаковки или обслуживания подшипника ролика ГРМ, обратить внимание нужно не только на NLGI-класс, но и на ряд технических показателей.

Рабочий температурный диапазон

Смазка должна сохранять текучесть и адгезию (прилипание к металлу) в широком диапазоне температур. Для высокооборотных подшипников типичный диапазон - от -30 до +175 °C. Если в зимний период ролик ГРМ прокручивается при низкой температуре, смазка должна оставаться подвижной; летом или при перегреве двигателя - не растекаться.

Точка каплепадения и окислительная стабильность

Точка каплепадения (температура, при которой смазка переходит в жидкое состояние) должна быть как минимум +220 °C. Это говорит о наличии загустителя с высокой термостойкостью и о отсутствии низкокипящих компонентов. Окислительная стабильность смазки определяет, как долго она сохранит свои свойства; для подшипников ГРМ это означает ресурс в тысячи часов работы без разложения компонентов.

Скоростной параметр (n × dm)

Этот показатель характеризует скоростную нагруженность подшипника. Для натяжных роликов ГРМ значение n × dm часто превышает 500 000. Смазка должна быть подобрана так, чтобы сепаратор и тела качения не испытывали избыточного сопротивления, которое привело бы к разогреву и деградации смазочного материала. Слишком вязкая смазка здесь враг: она замедляет циркуляцию внутри подшипника и повышает потери.

Класс консистенции NLGI

NLGI 2 - стандартный класс для универсальных подшипниковых смазок. Этот класс описывает консистенцию (от 0 до 6, где 0 - жидкое масло, 6 - твердый материал). NLGI 2 означает пластичность, благодаря которой смазка прилипает к поверхностям и остается в подшипнике во время работы. Однако NLGI 2 - это только один из параметров; выбор смазки нельзя ограничивать только консистенцией.

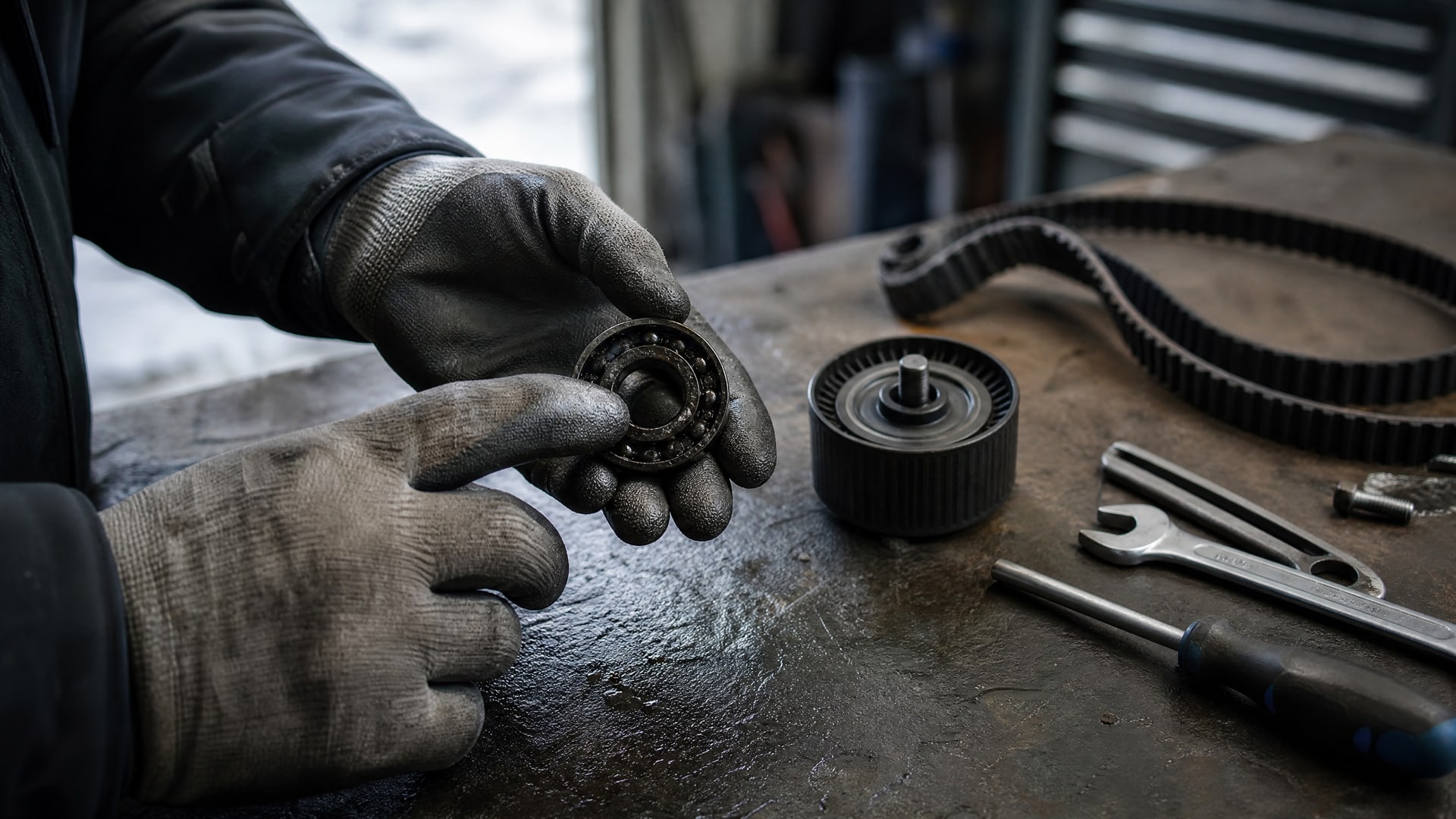

Диагностика: когда смазка восстановит подшипник, а когда нужна замена

Здесь важно развеять распространенный миф: если подшипник заклинил, это не всегда означает, что ему не хватает смазки.

Заклинивание может быть следствием нескольких причин.

Временное заклинивание: окисление и вымывание

Если подшипник еще не имеет видимых повреждений, но потерял подвижность из-за накопления шлама (окислительных продуктов) или полного вымывания смазки, то грамотная перепаковка поможет. Для начала узел разбирается, дорожки качения осматриваются на предмет грубых царапин, раковин и вмятин. Если поверхности целы, можно приступать к перепаковке свежей смазкой.

Необратимые повреждения: деформация, спекание

Если на дорожках видны следы спекания (участки, где произошло локальное сцепление металлов), если сепаратор треснул или деформировался, смазка не спасет узел. Такой подшипник подлежит замене. Смазка решает трение, но не восстанавливает геометрию и целостность конструкции.

Правильный подход к реанимации подшипника ГРМ - это всегда разборка, визуальная оценка, и только после этого решение: перепаковка или замена.

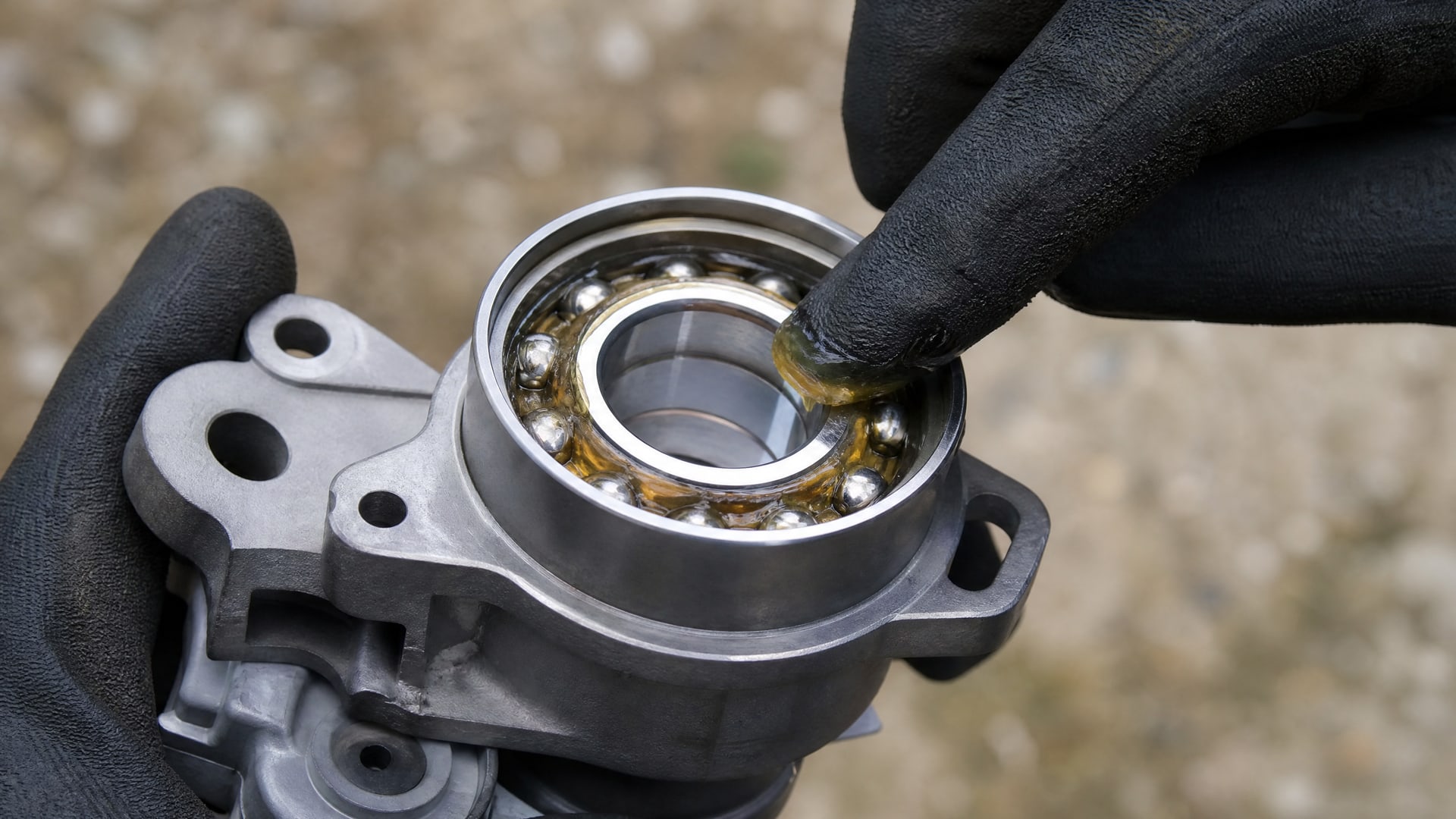

Как правильно перепаковать подшипник ролика ГРМ смазкой

Процесс перепаковки требует внимания и аккуратности.

Ошибки здесь приводят к повторному отказу узла.

Подготовка и очистка

Перед тем как заложить новую смазку, подшипник и его корпус нужно тщательно очистить от остатков старой смазки, шлама и загрязнений. Для этого подшипник помещают в растворитель (без воды, чтобы не спровоцировать коррозию). Когда загрязнения размягчены, их осторожно удаляют щеткой или тканью, не деформируя дорожки качения.

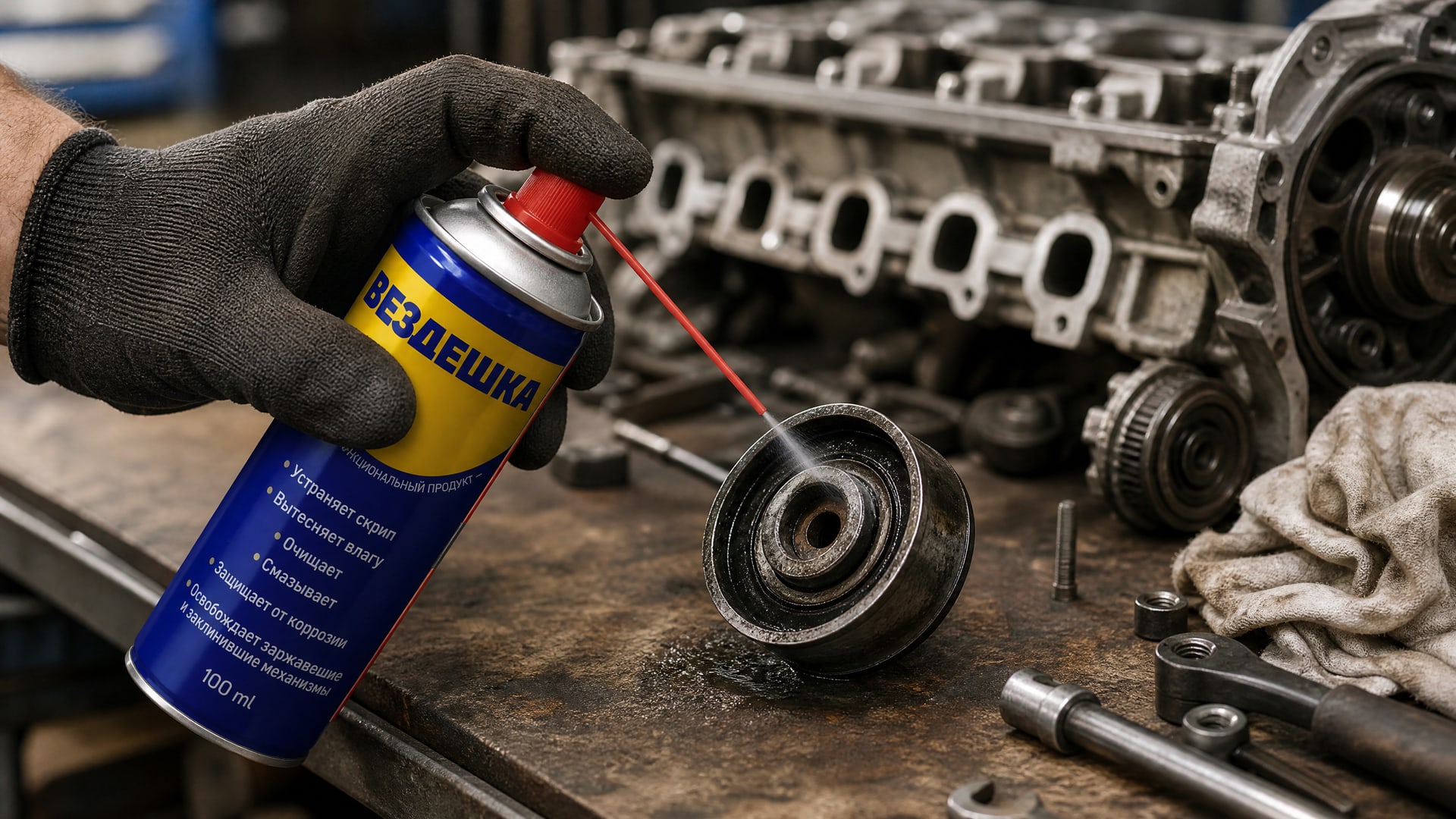

На этапе подготовки поверхности перед нанесением новой смазки удобно использовать универсальный проникающий состав, который эффективно вымывает остатки окислившихся материалов и помогает освободить микро-заклинивания. Многие механики и технические специалисты предпочитают в таких ситуациях использовать универсальную смазку-аэрозоль ВЕЗДЕШКА - она за несколько минут размягчает окислившиеся отложения, позволяя подготовить подшипник к перепаковке без дополнительных растворителей.

После очистки подшипник высушивают сжатым воздухом или естественной сушкой.

Объем закладки смазки

Типичный объем смазки, заложенной в подшипник ролика ГРМ, составляет 1,5-3 грамма в зависимости от размера. При этом свободное пространство внутри корпуса (если подшипник находится в корпусе с герметичными крышками) заполняют на 30-50%, не более. Полное заполнение корпуса смазкой приводит к избыточному давлению, перегреву и выдавливанию смазки через уплотнения.

Если ты визуально оцениваешь количество: смазка должна полностью закрывать тела качения внутри подшипника, но оставлять воздушный промежуток в верхней части корпуса. Смазка заполняет поры сепаратора и создает тонкую масляную пленку на дорожках, но не образует сплошной комок.

Выбор инструмента и техника нанесения

Смазку вводят в подшипник с помощью специального шприца или смазочного насоса. Если под рукой есть только палец или палочка, она должна быть чистой, без острых граней, которые могут поцарапать дорожки. Смазку распределяют равномерно вокруг беговых дорожек, стараясь заполнить все полости.

После нанесения смазки подшипник несколько раз прокручивают вручную (если это возможно без нагрузки) - это помогает распределить материал и заполнить микро-неровности.

Стандарты и нормативная база для выбора смазки

При подборе смазки всегда ориентируйся на стандарты и рекомендации производителя.

ISO 6743-9 и ISO 12924

Международный стандарт ISO 6743-9 описывает смазки для подшипников качения машин и транспортных средств. Смазки класса L, семейство X - это именно то, что нужно для антифрикционных подшипников с высокими требованиями. ISO 12924 уточняет спецификации смазок этого класса, включая параметры термостойкости, окисляемости и скоростной пригодности.

ГОСТ 26191-84 и ГОСТ 23258-78

В России применяются национальные стандарты. ГОСТ 26191-84 устанавливает ограничительный перечень масел, пластичных смазок и специальных жидкостей, допускаемых в технике. ГОСТ 23258-78 классифицирует пластичные смазки на антифрикционные, консервационные, уплотнительные и канатные. Для подшипников ГРМ используют антифрикционные смазки этой классификации.

DIN 51502 и OEM-рекомендации

DIN 51502 - немецкий стандарт, который определяет требования к пластичным смазкам для промышленного применения. Многие производители техники ссылаются именно на DIN 51502 в своих спецификациях. Однако самый надежный источник - это паспорт на конкретный узел или рекомендация производителя оборудования (OEM). Там всегда указано, какой тип смазки, какого производителя и какой консистенции требуется для данного подшипника при данных условиях работы.

Часто задаваемые вопросы

Можно ли смазать подшипник ГРМ, не разбирая его?

Нет. Смазка закладывается внутри подшипника во время сборки. Снаружи добавить смазку нельзя: она не проникнет через уплотнения и сепаратор. Если подшипник потерял смазку или она окислилась, требуется разборка, очистка и перепаковка. Попытка влить смазку через зазоры приведет только к загрязнению узла.

Какой NLGI-класс выбрать для ролика ГРМ?

Для высокооборотных подшипников ГРМ стандартен NLGI 2. Это означает пластичность, которая обеспечивает адгезию и удержание смазки в узле при работе. NLGI 0 или NLGI 1 (более жидкие) не подойдут - смазка будет вымываться из-под сепаратора. NLGI 3 или выше (более твердые) замедлят циркуляцию и повысят потери.

Какой смазкой смазывать подшипники натяжного ролика ГРМ, если я не знаю оригинальное рекомендацию производителя?

Ориентируйся на комбинацию признаков: рабочий диапазон -30…+175 °C, точка каплепадения от +220 °C, класс ISO-L-X по ISO 6743-9, NLGI 2. Убедись, что в паспорте смазки указано соответствие DIN 51502 и что она одобрена для высокооборотных подшипников. При первой возможности уточни у сервиса или у производителя оборудования точное наименование, чтобы избежать ошибок в будущем.

Если ролик заклинил, достаточно добавить смазку?

Нет, заклинивание - это признак уже начавшегося отказа подшипника. Смазка может помочь только если узел еще не имеет механических повреждений дорожек и сепаратора. Если при разборке видны царапины, спекания или трещины, смазка не спасет подшипник - нужна замена. Если поверхности целы, то грамотная перепаковка со свежей смазкой восстановит функцию.

Почему нельзя заполнять подшипник смазкой полностью?

Полное заполнение корпуса смазкой приводит к избыточному давлению внутри узла. Смазка сопротивляется прокручиванию подшипника, что усиливает нагрев и ускоряет ее деградацию. Правило 30-50% свободного объема корпуса позволяет сохранить теплоотвод и минимизировать потери. Смазка при этом полностью окружает тела качения и обеспечивает смазывание.

Заключение

Правильная смазка подшипника ролика ГРМ - это не просто добавление любого густого материала, а выбор смазки в соответствии с международными стандартами ISO 6743-9, национальными ГОСТ и рекомендациями производителя оборудования. Ключевые параметры - рабочий диапазон от -30 до +175 °C, точка каплепадения от +220 °C, NLGI 2 и соответствие требованиям к скоростной нагруженности (n × dm ≥ 500 000).

Если подшипник заклинил, сначала проведи диагностику: при целых дорожках качения перепаковка со свежей смазкой восстановит узел, а при видимых повреждениях дорожек или сепаратора потребуется замена. При перепаковке соблюдай умеренный объем закладки (30-50% свободного объема корпуса) и убедись, что выбранная смазка прошла официальные испытания по стандартам DIN 51502 и ISO. Обращайся к паспортам техники и к документам производителей смазочных материалов - это гарантирует надежность и ресурс высокооборотного подшипникового узла.
