Смазка для шлицевых соединений: как техдокументация вводит в ошибку

Подавляющее большинство сервисных мануалов в лучшем случае пишет «смазка для шлицевых соединений» или «молибденовая смазка», а в худшем просто указывает номер детали, не раскрывая критерии выбора. Результат: закупщики и инженеры выбирают первый попавшийся продукт с похожим названием и получают преждевременный износ, задиры в узле, потерю герметичности и рост затрат на переборку. На самом деле выбор смазки для шлицевых соединений зависит от целого набора параметров - загустителя, температурного диапазона, нагрузки сваривания, механической стабильности и водостойкости - каждый из которых работает на разных стадиях жизни узла. Разберем, какие ошибки содержат техдокументы, почему производители часто молчат о ключевых характеристиках и как правильно подобрать смазку по факту, а не по названию.

Статья полезна техническим специалистам, инженерам конструкций и снабженцам, которые отвечают за надежность шлицевых соединений в автомобилях, редукторах, муфтах и приводах, но не уверены, какие параметры запрашивать у поставщика и как читать спецификации.

Почему мануалы ошибаются в описании требований

Сервисная документация часто пишется давно, хранится на бумаге или в закрытых базах производителя и редко обновляется.

Когда инженер описывает узел, он ориентируется на стандартные марки смазок, которые были доступны в момент проектирования, но не учитывает вариативность свойств внутри одного типа и не объясняет физику процесса. Результат - фраза вроде «используйте смазку ВНИИНП-232» работает только если завод-изготовитель указанного материала выпускает его по исходному ГОСТ 14068-79 с одинаковой рецептурой. На практике рынок предлагает десятки вариаций под одним названием, и закупщик не знает, какая из них подходит его узлу.

Второй источник ошибок - путаница между свойствами смазки. Например, температура каплепадения показывает только предел, при котором паста теряет консистенцию, но не говорит о том, сохранит ли она защиту от коррозии при влажности или выдержит ли микроперемещения в шлице без выдавливания. Мануал пишет «высокотемпературная смазка», а инженер интерпретирует это как «все будет хорошо», не проверив коллоидную стабильность и нагрузку сваривания.

Третья проблема - стандарты описывают минимальные требования, а не оптимальные решения. ГОСТ задает диапазоны параметров, и изготовитель может выбрать любую точку внутри. Для одной и той же марки смазки паста с низкой нагрузкой сваривания будет номинально соответствовать стандарту, но развалится в тяжелонагруженном шлице уже при первом включении.

Что на самом деле определяет работоспособность смазки в шлицевых соединениях

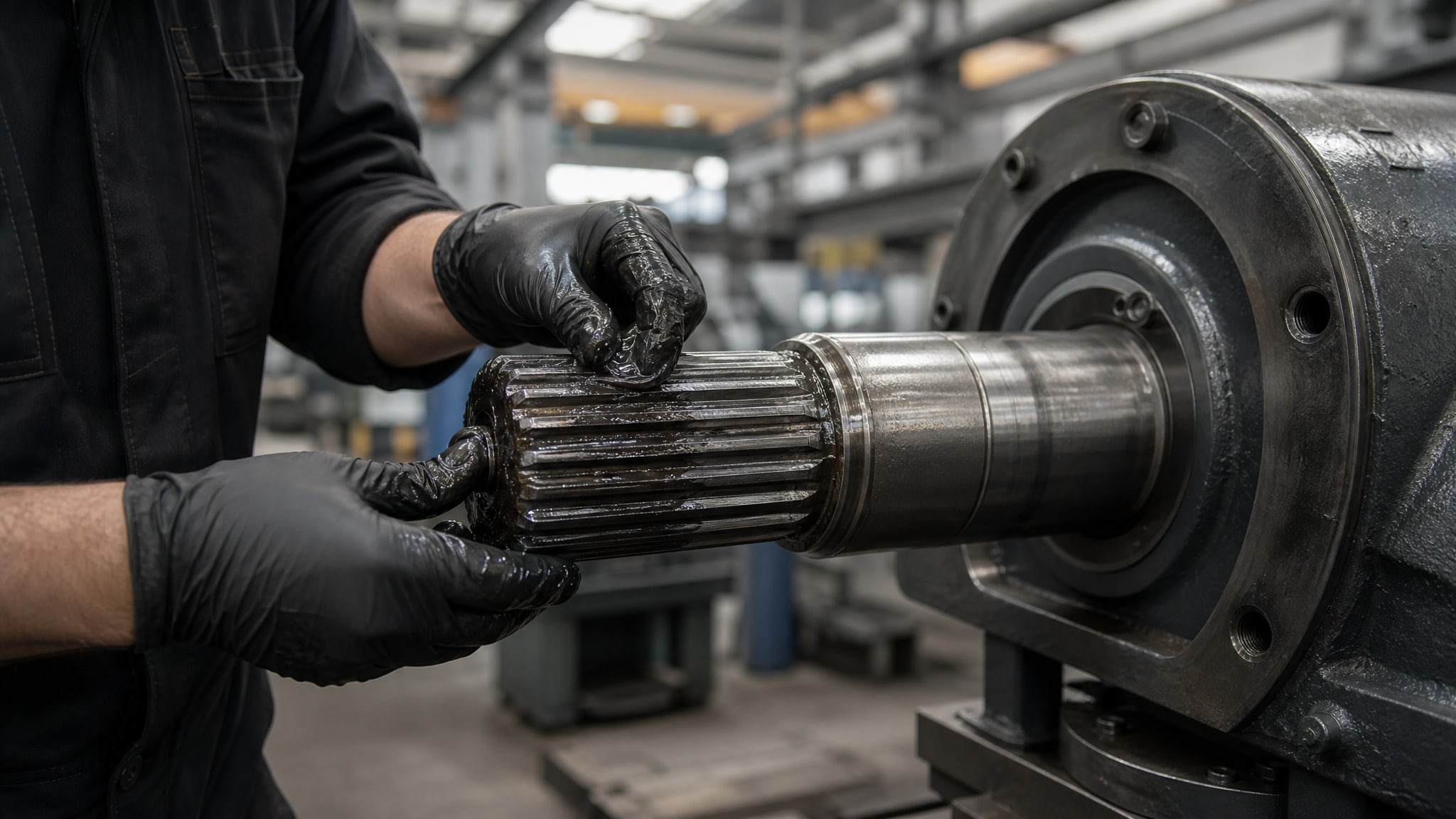

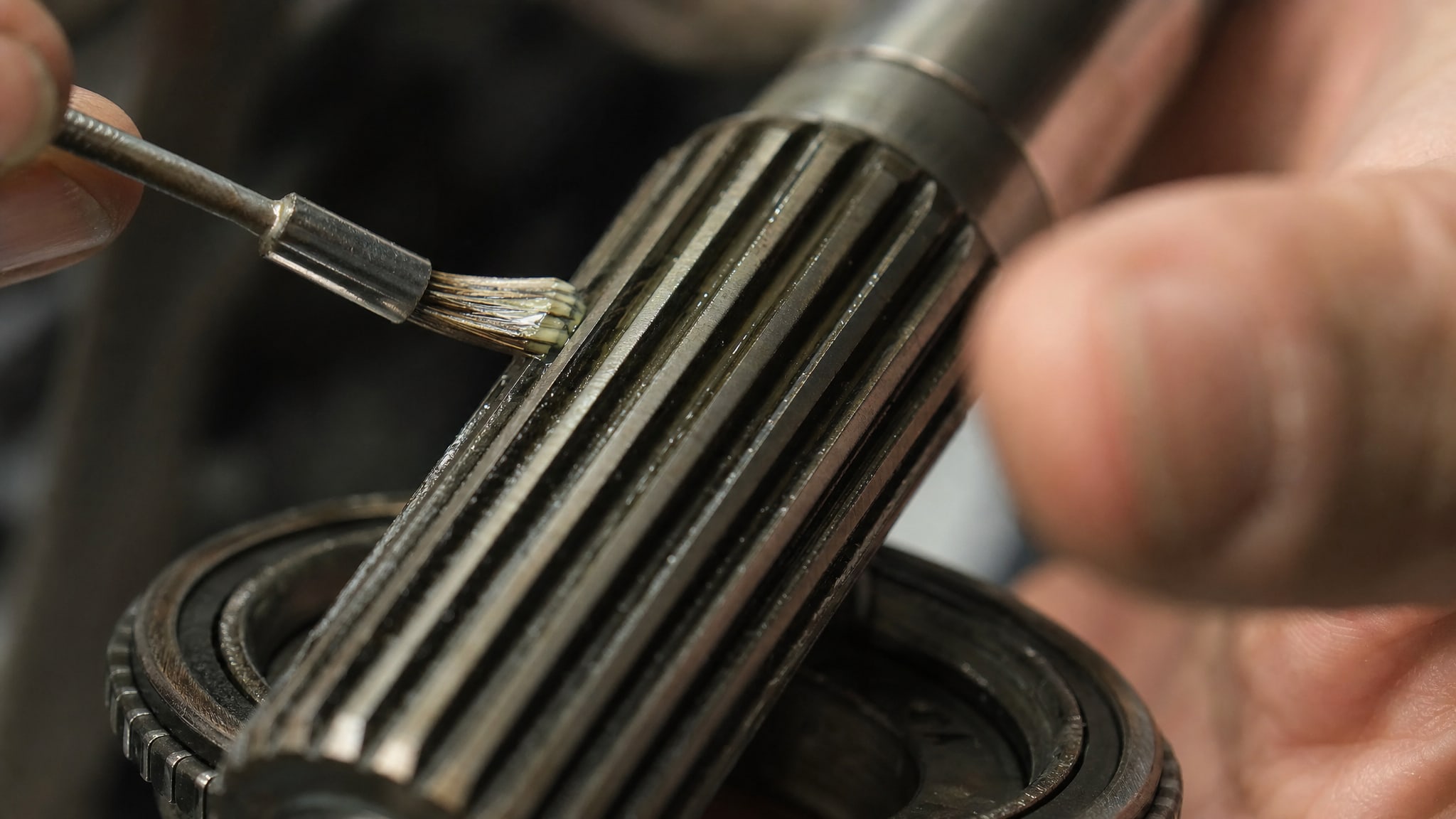

Шлицевое соединение - это узел с многочисленными микроперемещениями, где смазка работает одновременно в роли защиты, демпфера и носителя защитных веществ.

Именно поэтому для смазок шлицевых соединений эксперты выделяют целый набор обязательных требований.

Предел прочности на сдвиг и механическая стабильность отвечают за то, выживет ли смазка при ударных нагрузках. Когда зубья шлица входят в зацепление с усилием, они микросдвигают слои смазки. Если прочность низкая, смазка расслаивается, теряет загустители и за несколько циклов превращается в жидкую кашу. Спецификация должна указывать предел прочности на сдвиг при 20 °C в единицах Па; для шлицевых соединений это обычно 300–600 Па.

Коллоидная стабильность показывает, выделит ли смазка масло при хранении и работе. Параметр измеряется как процент масла, отделенного от смазки за стандартный период. Для шлицевых соединений хорошая коллоидная стабильность критична: если смазка расслаивается во время эксплуатации, узел начинает работать в режиме масла без загущенной структуры и быстро изнашивается. В спецификациях часто указывают «не более 12%» - это хороший ориентир.

Водостойкость и антикоррозионные свойства защищают от ржавчины, если узел попадает во влагу или работает в условиях дорожной грязи. Шлицевые соединения карданов, рулевых валов и полноприводных систем нередко находятся снизу кузова, где конденсат, соль и влага - стандартная среда. Если смазка не вытесняет воду и не образует защитный слой на металле, коррозия разъест зубья за одну зиму. Проверка: спецификация должна указывать устойчивость к влаге, часто в виде класса или времени выдержки в воде.

Температурный диапазон и термостойкость определяют, при какой температуре смазка начнет вытекать или будет слишком вязкой. Для шлицевых соединений критичны две температуры: каплепадения (верхний предел) и пуска при минусовых градусах (нижний предел). Паста ВНИИНП-232 рассчитана на диапазон от −30 °C до +300 °C или от −50 °C до +300 °C - значения варьируются в разных источниках, и это указывает на важность проверки паспорта конкретной партии.

Нагрузка сваривания показывает максимальное давление, при котором смазка еще препятствует сварке (холодной спайке) металлических поверхностей. Для шлицевых соединений это важный параметр, потому что циклические нагрузки создают условия для граничной смазки, где масляная пленка рвется и металл соприкасается с металлом. Дисульфид молибдена снижает коэффициент трения в таких условиях, но только если нагрузка сваривания смазки достаточно высока. Типичные значения для молибденовых паст -2500–3000 Н.

Роль дисульфида молибдена: миф и реальность

Молибден в смазке работает как противозадирная добавка, и ее роль часто преувеличивают в маркетинге.

Да, дисульфид молибдена (MoS₂) снижает коэффициент трения и препятствует задирам при граничной смазке, когда масляная пленка разрывается под давлением. Но молибден - только один инструмент в наборе.

Для шлицевых соединений содержание молибдена в пасте ВНИИНП-232 доходит до 60% по массе. Однако столь высокое содержание работает только если остальная смазка его держит: если загуститель слабый и смазка быстро расслаивается, молибден не удержится в зазорах и высыпется, не выполняя функции. Если смазка не водостойкая, молибден окислится во влажной среде и потеряет противозадирные свойства.

Также молибден имеет плотность, больше чем базовое масло, поэтому частицы MoS₂ оседают и расслаиваются при неправильном хранении. Это означает, что смазку нужно перемешивать перед применением, иначе вы нанесите либо масло, либо сухой молибден.

Эксперты рекомендуют выбирать молибденовую смазку не потому, что молибден волшебен, а потому, что для шлицевых соединений используют именно такие составы: они дают комбинацию противозадирных свойств, механической стабильности и термостойкости. Но если мануал пишет «молибденовая смазка», это еще не значит, что любая молибденовая смазка подойдет - нужно проверить остальные характеристики.

Различия между смазками для карданов, рулевых валов и полноприводных систем

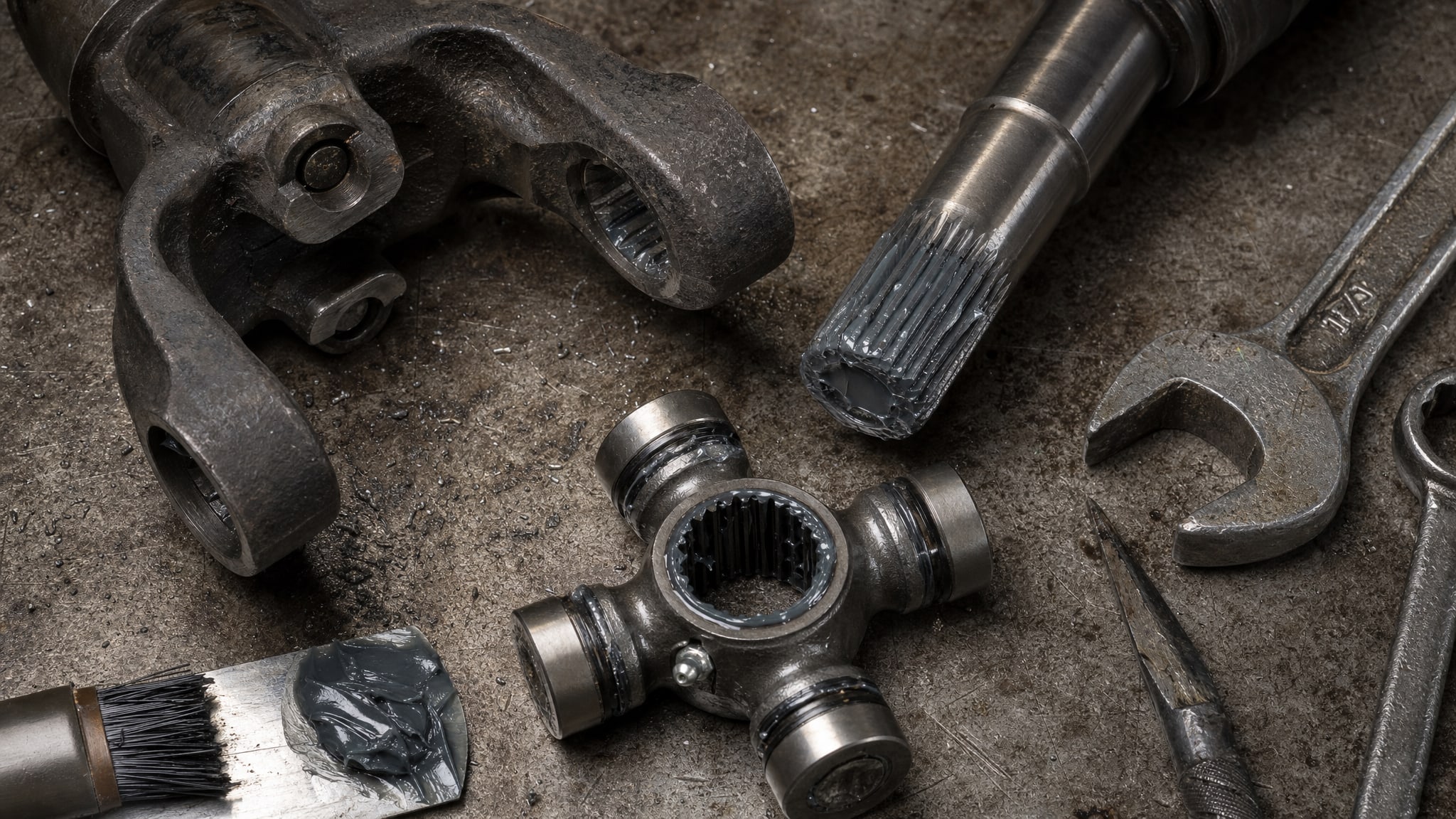

Запрос «смазка для шлицевых соединений кардана» получает 101 поиск в месяц, и это не случайно: карданы, рулевые валы и полноприводные муфты работают в совершенно разных условиях, хотя все содержат шлицевые соединения.

Карданы обычно открыты снизу кузова и подвергаются вибрации, дорожной грязи, воде и соли. Для карданов выбирают смазку с максимальной водостойкостью и коррозионной защитой, часто с NLGI 2 и содержанием молибдена. Температура в кардане редко превышает 80–100 °C, поэтому приоритет у защиты от влаги, а не у термостойкости выше 200 °C. Примеры применяемых смазок имеют нагрузку сваривания от 2500 Н и коллоидную стабильность не более 12%.

Рулевые валы и колонки работают в закрытом пространстве, но с большими угловыми нагрузками при повороте. Здесь нужна смазка с хорошей механической стабильностью (предел прочности на сдвиг 300–600 Па) и средней термостойкостью. Влага попадает редко, поэтому водостойкость - второй приоритет. Для рулевых валов часто используют той же NLGI 2, но с упором на антифрикционные добавки.

Полноприводные муфты и переходные коробки работают при более высоких температурах (80–120 °C) и испытывают значительные ударные нагрузки при включении четырехколесного привода. Здесь выбирают смазку с хорошей нагрузкой сваривания (2800–3000 Н) и коллоидной стабильностью, которая не даст смазке расслоиться под вибрацией. Температурный диапазон часто требуется шире: от −30 °C до +200 °C.

Запрос «высокотемпературная смазка для шлицевых соединений» (13 поисков/мес) говорит о том, что закупщики часто путают функции. Высокотемпературность нужна редко - только для узлов, где смазка работает рядом с выхлопом или в вентилируемых редукторах. Для большинства шлицевых соединений автомобиля достаточно смазки с каплепаданием 170–200 °C.

Как правильно читать спецификацию и выбирать смазку по фактическим требованиям

Когда мануал указывает только название или номер ГОСТ, начните с того, что запросите у поставщика полный паспорт материала (TDS, техническое описание).

В паспорте должны быть указаны следующие параметры:

• NLGI-класс: для шлицевых соединений обычно NLGI 2 (вязкость при 40 °C базового масла 220 мм²/с) или NLGI 3 (более жесткая консистенция, реже);

• Пенетрация: типичные значения 265–295, показывает консистенцию;

• Температура каплепадения: нижняя граница рабочего диапазона, для современных смазок часто 170–250 °C;

• Температура пуска: нижняя граница, обычно −30 °C или −50 °C;

• Предел прочности на сдвиг при 20 °C (единица Па): хороший показатель 300–600 Па, показывает устойчивость к микросдвигам;

• Коллоидная стабильность (процент выделенного масла): не более 12% считается хорошим результатом;

• Нагрузка сваривания (единица Н или кгс): для молибденовых смазок 2500–3000 Н, показывает устойчивость к граничной смазке;

• Содержание дисульфида молибдена (процент от массы): если молибден заявлен, должна быть цифра; для ВНИИНП-232 - до 60%;

• Устойчивость к влаге: должна быть указана как выдержка в воде (часы/дни) или класс защиты.

После того как вы получили паспорт, сравните характеристики не с другой смазкой, а с условиями вашего узла:

1. Температура работы: если узел работает при +50 °C и никогда не нагревается, смазка с каплепаданием 250 °C работает с огромным запасом; если он редко нагревается выше +80 °C, приоритет у механической стабильности и водостойкости, а не у термостойкости.

2. Нагрузка: если соединение испытывает микроперемещения и фреттинг, нужна высокая нагрузка сваривания (выше 2700 Н) и хорошая коллоидная стабильность; если соединение относительно неподвижно, хватит меньшей нагрузки сваривания.

3. Влажность и коррозионные факторы: если узел находится снизу кузова и подвергается дорожной грязи, нужна максимальная водостойкость; если в закрытом редукторе - можно выбрать смазку с меньшей водостойкостью, но с более высокой механической стабильностью.

4. Период переборки: если узел переходит в ремонт каждые 80 000 км, смазка должна держать структуру на все время межремонтного интервала; если переборка каждые 200 000 км, требуется максимальная коллоидная стабильность.

Для шлицевых соединений, работающих при ударных нагрузках и требующих защиты от износа, хорошо зарекомендовали себя пасты на основе средневязкого минерального масла с литиевым загустителем и добавкой молибдена. Такие составы обеспечивают баланс между консистенцией, термостойкостью и противозадирными свойствами. EFELE MG-212 - пример смазки, которая содержит дисульфид молибдена и рассчитана именно на такие условия: предел прочности на сдвиг, коллоидная стабильность и нагрузка сваривания подобраны для узлов с циклическими микродвижениями.

Типичные ошибки при выборе: чек-лист для закупщиков

Избегайте следующих ошибок при подборе смазки для шлицевых соединений:

• Ошибка 1: «Мануал пишет ГОСТ - значит, любая смазка по этому ГОСТу подойдет». На самом деле ГОСТ задает минимальные требования, и производители предлагают смазки в широких диапазонах параметров внутри одного ГОСТа. Примите за правило запрашивать паспорт и сравнивать конкретные цифры.

• Ошибка 2: «Молибден - главное, остальное второстепенно». На самом деле молибден работает только если смазка механически стабильна, не расслаивается и водостойка. Выбирайте смазку по комплексу свойств.

• Ошибка 3: «Чем выше каплепадение, тем лучше». Температура каплепадения - только один параметр. Смазка с каплепаданием 300 °C может иметь низкую нагрузку сваривания и быстро расслаиваться при вибрации. Проверяйте всю спецификацию.

• Ошибка 4: «Густая смазка (NLGI 3) всегда лучше, чем обычная (NLGI 2)». На самом деле слишком густая смазка может вытесняться из узла при циклических нагрузках и оставлять зубья шлица без защиты. NLGI 2 - оптимум для большинства шлицевых соединений.

• Ошибка 5: «Если раньше использовали смазку марки Х, то и впредь будем использовать». Условия эксплуатации меняются: расходники становятся другие, температура в узле отличается, интервалы переборки растут. Переосмотрите выбор с учетом текущих условий.

• Ошибка 6: «Одна смазка для всех шлицевых соединений в машине». Кардан, рулевой вал и полноприводная муфта работают в разных условиях. Если позволяет время и бюджет, подберите смазку под каждый узел отдельно.

Как узнать, что смазка начинает отказывать

На практике ошибка выбора смазки обнаруживается не сразу.

Вот признаки, по которым можно заподозрить, что смазка не подходит узлу:

• Люфт в шлице при повороте или переключении: указывает на износ зубьев из-за низкой противозадирной защиты или недостаточной механической стабильности смазки.

• Скрежет при холодном пуске: означает, что смазка слишком вязкая при минусовых температурах или расслоилась и стала неоднородной.

• Вытекание смазки наружу: может быть следствием неправильной консистенции (выбрана слишком мягкая смазка, NLGI 0 вместо 2) или слишком низкой температуры каплепадения.

• Ржавчина на зубьях при разборке узла: указывает на недостаточную водостойкость смазки или нарушение герметичности чехла шлица.

• Смазка потеряла однородность, появилось слоение: означает, что коллоидная стабильность смазки недостаточна и она расслаивается во время работы.

Если вы заметили такие признаки, остановитесь и запросите у поставщика полный паспорт текущей смазки, а также рассмотрите переход на материал с лучшими характеристиками по механической стабильности, нагрузке сваривания и водостойкости.

Часто задаваемые вопросы

Какую смазку выбрать для шлицевого соединения кардана?

Для карданов приоритет у водостойкости и коррозионной защиты, так как узел находится снизу кузова. Выбирайте смазку NLGI 2 с дисульфидом молибдена, нагрузкой сваривания не менее 2500 Н, коллоидной стабильностью не более 12% и подтвержденной устойчивостью к влаге. Температура каплепадения 170–200 °C достаточна, приоритет у механической стабильности.

Чем отличается смазка для рулевого вала от смазки для полноприводной муфты?

Рулевой вал работает с угловыми нагрузками и редко мокнет, поэтому нужна смазка с хорошей механической стабильностью и средней термостойкостью. Полноприводная муфта испытывает ударные нагрузки и требует максимальной нагрузки сваривания (2800–3000 Н). Обе могут быть NLGI 2, но спецификация отличается по противозадирным свойствам.

Можно ли использовать одну смазку для всех шлицевых соединений?

На практике часто выбирают универсальную смазку NLGI 2 с молибденом, которая покрывает большинство узлов. Но оптимально подобрать смазку под каждый узел отдельно. Кардан требует иной баланса свойств, чем полноприводная муфта, и одна смазка редко бывает идеальной для всех.

Что означает NLGI 2 и как это связано с подходящей смазкой?

NLGI 2 - это класс консистенции пластичной смазки, указывающий на вязкость базового масла при 40 °C (обычно 220 мм²/с) и пенетрацию (265–295). NLGI описывает только консистенцию, но не противозадирные свойства, водостойкость или механическую стабильность. Смазка может быть NLGI 2, но иметь разные характеристики по нагрузке сваривания и коллоидной стабильности.

Сколько молибдена должно быть в смазке для шлицевых соединений?

Содержание дисульфида молибдена варьируется от 5–10% до 60% в зависимости от назначения смазки. Для шлицевых соединений с фреттингом и высокой нагрузкой типичное содержание молибдена -20–60%. Но помните: молибден - только часть решения; его противозадирный эффект работает только при хорошей механической стабильности и водостойкости остальной смазки.

Заключение

Ошибки в сервисных мануалах происходят потому, что техдокументация часто пишется давно, без подробного описания требуемых свойств смазки, а производители материалов предлагают множество вариаций под одним названием. Выбор смазки для шлицевых соединений по названию или только по ГОСТ - это игра в угадайку, которая неизменно заканчивается износом узла, задирами и неплановой переборкой.

Правильный подход: запросите у поставщика полный паспорт смазки, сравните характеристики (предел прочности на сдвиг, коллоидную стабильность, нагрузку сваривания, водостойкость, температурный диапазон) с фактическими условиями узла (температура, нагрузка, влажность, интервал переборки), а не с названием на банке. Если мануал написан расплывчато, обратитесь к техподдержке производителя оборудования или к специалисту поставщика смазочных материалов - они помогут привязать требуемые параметры к конкретным условиям. Только тогда смазка будет не только номинально соответствовать узлу, но и реально защищать его от износа, коррозии и преждевременной разборки.
