Ресурсные испытания фурнитуры: как робот заменяет человека в проверке смазочных материалов

Оконная фурнитура работает тысячи циклов в год - поворот ручки, открывание створки, фиксация в промежуточном положении. Чтобы механизм не заедал и не разрушался под воздействием влаги и температурных колебаний, смазка должна пройти проверку не на словах, а в лабораторных условиях, максимально близких к реальности. Ресурсные испытания фурнитуры - это не просто забег на тысячу циклов; это целый набор автоматизированных тестов, которые оценивают поведение смазки при трении, климатическом стрессе и коррозии. Для закупщика и инженера важно понимать, что стоит за числом «20 000 циклов» и почему стенд-робот дает надежнее результаты, чем бытовой опыт.

Статья объясняет, какие испытания проходят смазки для оконной фурнитуры на пластиковых окнах, как читать протокол испытаний и на какие параметры опираться при выборе материала. Полезна для технических специалистов, инженеров и закупщиков, которые отвечают за надежность фурнитуры и хотят избежать преждевременного износа.

Что такое ресурсные испытания фурнитуры и зачем они нужны

Ресурсное испытание - это не одиночный тест.

Фурнитуру монтируют на автоматический стенд, который повторяет движения пользователя: открывает-закрывает, поворачивает, фиксирует в промежуточных положениях. Стенд работает непрерывно, а специалист производит осмотры и наносит смазку по графику. Цель - зафиксировать, при каком числе циклов появляются люфты, повышается трение, начинаются признаки коррозии или заедания.

Условия стандартного испытания четко регламентированы: температура воздуха 15–30 °C, относительная влажность 25–75 %. Эти параметры приближены к комнатным условиям, но не отражают экстремальные климаты. Для фурнитуры, которая будет работать на улице или в регионах с резкими перепадами температуры, требуются дополнительные тесты.

По ГОСТ 30777-2012 поворотно-откидные устройства должны выдерживать не менее 20 000 полных циклов, поворотные -25 000 циклов. Для оконных и балконных дверных блоков до 50 кг требуется минимум 10 000 циклов; для входных дверей с высокой интенсивностью проходимости стандарт может требовать до 500 000 циклов. Продолжительность испытания зависит от типа фурнитуры: поворотно-откидная проходит тест за 5–8 рабочих дней, дверные петли на створке 120 кг требуют примерно 40 календарных дней.

Смазку наносят каждые 2500 циклов, что позволяет оценить ее способность удерживаться в узле, не вымываться и сохранять антифрикционные свойства под нагрузкой. Робот-стенд гарантирует повторяемость: одни и те же амплитуды, одна и та же скорость, одинаковые интервалы нанесения.

Автоматизированные испытания смазки: от физико-химии к циклическому износу

Когда речь идет об испытаниях смазочных материалов, нужно различать два уровня проверки: лабораторный анализ готового продукта и практический тест в узле трения.

Лабораторный анализ смазки включает:

• Визуальный осмотр (консистенция, цвет, однородность);

• Измерение вязкости (для жидких масел) или пенетрации (для пластичных смазок);

• Температуру каплепадения - параметр, показывающий, при какой температуре смазка переходит из пластичного состояния в текучее;

• Коллоидную стабильность (способность смазки не расслаиваться и не терять свойства при хранении);

• Коррозионное воздействие на металлические и полимерные материалы;

• Совместимость с эластомерами (резиновыми уплотнениями);

• Испаряемость (потеря массы при нагреве).

Для ресурсных испытаний фурнитуры эти параметры служат отправной точкой. Если смазка показала плохую коллоидную стабильность или высокую испаряемость в лаборатории, на стенде она станет непригодна за несколько тысяч циклов.

Циклические испытания на стенде проверяют практическую работоспособность. Фурнитура испытывается в условиях, близких к рабочим: при комнатной температуре и влажности, с реальными нагрузками на ручку и направляющие. Автоматизация позволяет избежать человеческого фактора - усталости оператора, случайных перерывов, невыполнения графика нанесения смазки. Один стенд может работать круглосуточно, отсчитывая циклы и фиксируя момент первого отказа.

Показатели, которые регистрируют датчики:

• Момент сопротивления (крутящее усилие на ручке) - растет при износе и недостатке смазки;

• Температура в узле трения - может указывать на фреттинг или недостаточное смазывание;

• Вибрация - признак люфта или задира поверхности.

Если какой-то из этих параметров выходит за допустимые пределы, стенд фиксирует момент и причину отказа. Эта информация затем сравнивается с другими образцами смазок, прошедшими те же испытания.

Стандарты и нормативные требования: как читать протокол испытаний

Процедура оценки соответствия смазочных материалов в России регулируется техническим регламентом ТР ТС 030/2012.

Он распространяется на масла, пластичные смазки, охлаждающие жидкости и прочие материалы для узлов трения. Испытания проводят в аккредитованных лабораториях, входящих в реестр ЕАЭС.

На выходе получается протокол испытаний, который содержит:

• Наименование и количество образца (обычно 200–400 г для выборочной проверки, около 800 г для полного анализа);

• Методы испытания (ГОСТ или международные стандарты);

• Результаты по каждому параметру с указанием допусков;

• Дату и подпись аккредитованной лаборатории;

• Заключение о соответствии или несоответствии.

Для пластичных смазок часто используют классификацию по DIN 51502. Смазка класса KP2R-20, например, имеет рабочий диапазон от −20 до +180 °C. Буква K обозначает минеральное масло, P - наличие противозадирных присадок, 2 - класс консистенции по NLGI, R - способность выдерживать высокие нагрузки, 20 - нижний температурный предел. Этот код помогает быстро прикинуть, подходит ли смазка для вашего климата и нагрузки.

Ключевой параметр для оконной фурнитуры - пенетрация. Это мера консистенции пластичной смазки. Смазка слишком твердая (малая пенетрация) не будет проникать в узкие зазоры и создаст сопротивление; слишком жидкая (высокая пенетрация) вытечет из узла и не защитит от коррозии. Для фурнитуры оптимален диапазон NLGI 2, что соответствует пенетрации примерно 265–295 единиц.

Температура каплепадения показывает, насколько вязкая основа смазки. Если для вашего региона характерны перепады температуры (например, оконная фурнитура днем нагревается солнцем, ночью охлаждается), температура каплепадения должна быть выше ожидаемого максимума. Для фурнитуры, работающей на улице, рекомендуют смазки с температурой каплепадения не ниже +180 °C.

При замене смазки часто не требуется полный набор испытаний. Достаточно:

1. Сверить паспорт качества нового образца с предыдущим;

2. Проверить критичные параметры (вязкость, пенетрация, каплепадение, совместимость с материалами);

3. Провести испытание в условиях, близких к рабочим (например, 100–500 циклов на стенде или визуальный осмотр после месяца работы).

Климатические испытания смазки: солевой туман и перепады температуры

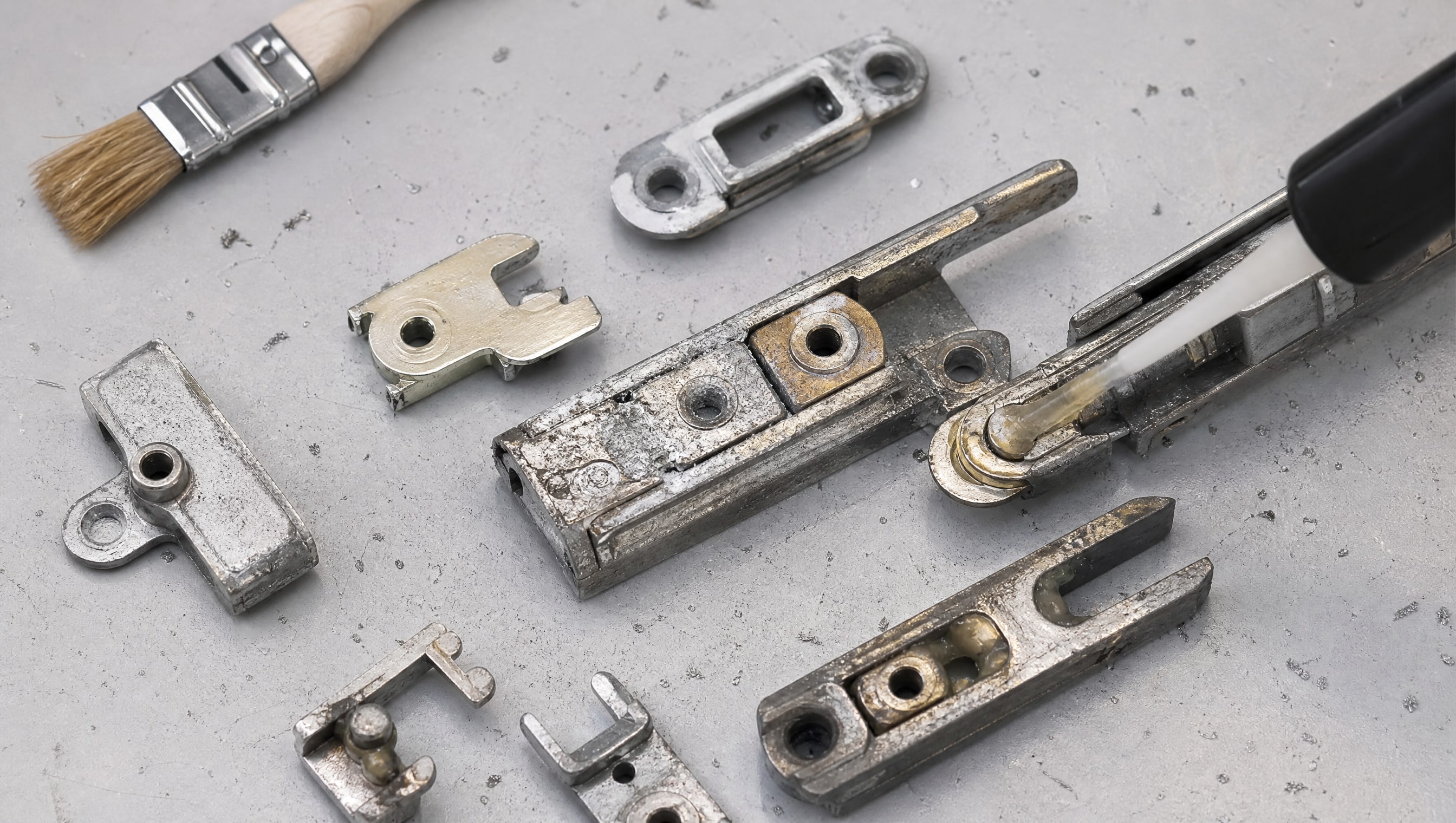

Для оконной фурнитуры на пластиковых окнах особенно важна коррозионная стойкость смазки.

Фурнитура часто содержит стальные детали (штифты, пружины, направляющие), которые при контакте с влагой и хлоридами (если окна находятся вблизи моря или во время посола дорог) могут ржаветь.

Солевой туман - это ускоренный лабораторный метод оценки коррозионной стойкости. Смазка или покрытие размещается в камере, где температура поддерживается на уровне 35 °C, и непрерывно распыляется раствор хлорида натрия концентрацией 5 %. Выдержка может быть от 96 часов (для базовых классов защиты) до 480 часов и более (для усиленной защиты).

После завершения теста оценивают признаки коррозии:

• Красная ржавчина (оксид железа III) - признак глубокого окисления стали;

• Белая коррозия (оксид цинка) - на цинковых покрытиях;

• Отслоения и вздутия - указывают на нарушение адгезии смазки или защитного слоя.

Для фурнитуры, которая работает в агрессивной среде (подъезды многоэтажных домов, морские районы, промышленные зоны), требуется выдержка в солевом тумане минимум 240–480 часов с оценкой площади коррозии в процентах от общей поверхности.

Кроме солевого тумана, проводят климатические испытания с перепадами температуры. Фурнитура может испытываться в климатической камере при чередовании, например, −20 °C (ночь, зима) и +60 °C (день, лето). Такие циклы повторяют несколько раз и затем проверяют, не потеряла ли смазка текучесть, не разделилась ли на слои, не потемнела ли.

Для ресурсных испытаний фурнитуры климатические испытания смазки часто проводят перед основным тестом на стенде. Если смазка показала плохие результаты в солевом тумане, ее не имеет смысла тестировать в долгих циклических нагрузках - она не выдержит в реальных условиях.

Процесс выглядит так: сначала лабораторный анализ (вязкость, пенетрация, каплепадение), затем климатические тесты (соляной туман, перепады температуры), затем - циклические испытания фурнитуры на стенде. Если смазка прошла все три этапа, ее паспортные данные и рабочий диапазон считаются надежно подтвержденными.

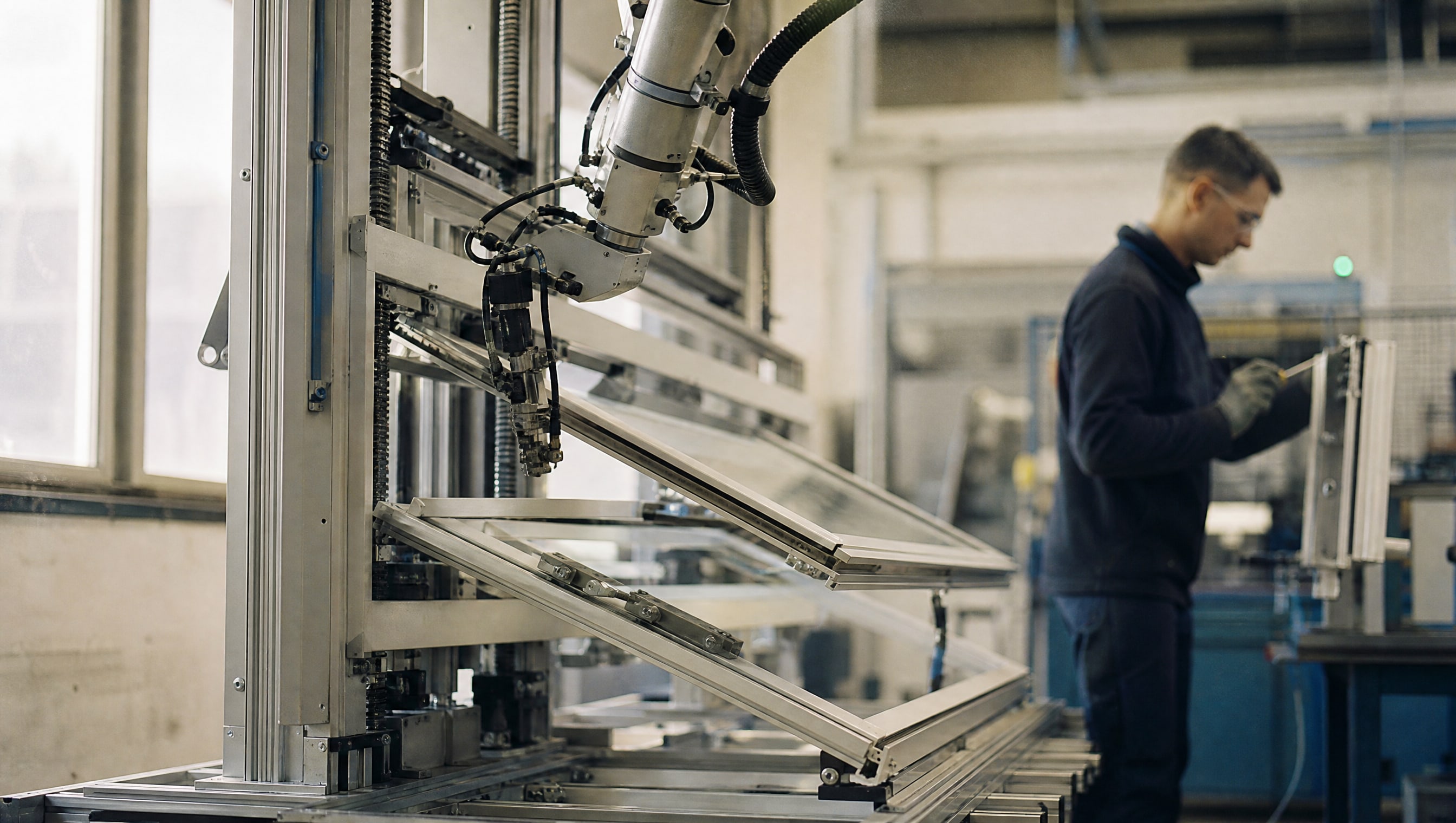

Роботизированный стенд вместо человека: точность и повторяемость

Автоматический стенд для испытания фурнитуры - это по сути робот, который повторяет движения пользователя с идеальной точностью.

В отличие от человека, стенд не устает, не пропускает циклы, не забывает нанести смазку вовремя. Датчики фиксируют каждое отклонение момента сопротивления, вибрации или температуры.

Почему это важно? Потому что фурнитура может отказать не внезапно, а постепенно. Первые 5000 циклов смазка работает идеально. На 10-м тысячелетии появляется небольшой скрип - его можно просозвать. На 15-м тысячелетии усилие на ручке возрастает на 10–15 %. На 20-м тысячелетии ручка уже плохо ходит, но механизм еще не заедает полностью. Робот-стенд точно фиксирует момент, когда момент сопротивления превышает допустимый предел (обычно это +50 % от начального значения).

Человеческий оператор не способен с такой точностью оценить эти малые изменения, особенно если испытание длится несколько недель подряд. Кроме того, автоматизация позволяет одновременно проверять несколько образцов - например, пять разных смазок работают на пяти стендах независимо друг от друга.

Для ресурсных испытаний фурнитуры на пластиковых окнах использование роботизированного стенда - это стандартная практика. Результаты такого испытания имеют надежное исходное значение для выводов о долговечности и надежности смазки. Закупщик или инженер может опираться на протокол испытаний с уверенностью, что данные получены в контролируемых и повторяемых условиях.

Практический подбор смазки для оконной фурнитуры: от паспорта к рабочим условиям

Выбор смазки для оконной фурнитуры начинается с паспорта качества.

Нужно проверить:

1. Типа основы (минеральное, синтетическое масло или силикон);

2. Класс консистенции (NLGI 2 для большинства оконной фурнитуры);

3. Диапазона температур (убедиться, что минимум ниже вашего региона, максимум выше);

4. Совместимости с материалами (пластмассы, резина, лакокрасочные покрытия);

5. Параметров коррозионной стойкости (минимум 240 часов в солевом тумане).

Для ресурсных испытаний оконной фурнитуры идеально подходит силиконовая смазка, которая обеспечивает стабильную работу в широком диапазоне температур и совместима с пластмассами и эластомерами, что критично для долговечности оконных механизмов. Такие материалы не теряют вязкость при охлаждении (не загустевают в морозе), не становятся чересчур текучими при нагреве, и их адгезия (способность держаться на поверхности) остается постоянной во всем диапазоне. EFELE SG-315, например, разработана специально для условий переменной температуры и влажности, что делает ее работоспособной и в южных регионах, и в условиях крайнего севера.

Если смазка подбирается как замена аналога, схема такова:

Шаг 1: сверка паспортов. Убедитесь, что старая и новая смазки имеют близкие параметры вязкости, температуры каплепадения и совместимости.

Шаг 2: проверка критичных параметров. Для фурнитуры это пенетрация (консистенция) и адгезия (способность удерживаться в узле).

Шаг 3: пилот-испытание. Если параметры совпадают, можно провести испытание новой смазки на небольшом образце фурнитуры (100–500 циклов) или применить на нескольких окнах и наблюдать месяц-два.

Полный лабораторный анализ требуется только если новая смазка заметно отличается по параметрам или если существует риск несовместимости с материалами узла (например, замена минеральной смазки на силиконовую).

Типичная ошибка закупщиков - предположение, что «любая универсальная смазка подходит для окон». На практике универсальность часто означает компромисс: такая смазка хорошо работает при температуре 20 °C и умеренной влажности, но при −10 °C загустевает, а при +50 °C становится излишне жидкой. Для фурнитуры важны конкретные параметры - антифрикционные свойства (низкий коэффициент трения), коррозионная стойкость (выдержка в солевом тумане), термо- и водостойкость (сохранение свойств при циклических перепадах).

Вторая типичная ошибка - проверка смазки в коротком бытовом тесте. Если ручка легко ходит первый месяц после нанесения смазки, это не гарантирует ее ресурс. Ресурсные свойства выявляются на тысячах циклов. По стандарту ГОСТ 30777-2012 речь идет о 20 000–25 000 циклов и выше. Месячное наблюдение может выявить несовместимость или явный дефект, но не способно оценить долговечность.

Часто задаваемые вопросы

Что такое пенетрация и почему это важно для оконной фурнитуры?

Пенетрация - это мера консистенции пластичной смазки, измеряемая в единицах (0–475). Для оконной фурнитуры оптимален класс NLGI 2 с пенетрацией 265–295. Слишком твердая смазка (низкая пенетрация) не проникает в зазоры и создает сопротивление; слишком мягкая (высокая пенетрация) вытекает и не защищает от коррозии. Пенетрация должна оставаться стабильной при колебаниях температуры.

На сколько циклов хватает одного нанесения смазки при ресурсном испытании?

В стандартном ресурсном испытании по ГОСТ 30777-2012 смазку наносят каждые 2500 циклов. Это означает, что для испытания на 20 000 циклов смазка будет нанесена 8 раз. Такой режим позволяет оценить способность смазки сохранять свойства под нагрузкой, не вымываться и не загустевать от механического сдвига.

Чем отличается испытание смазки в солевом тумане от испытаний на стенде?

Солевой туман проверяет коррозионную стойкость смазки в агрессивной среде (35 °C, 5 % NaCl, 96–480 часов). Это ускоренный лабораторный метод. Испытание на стенде проверяет практическую работоспособность смазки в условиях циклических нагрузок и при комнатной температуре и влажности. Оба теста дополняют друг друга: если смазка не выдержала соляной туман, на стенде она тоже отказать.

Нужно ли менять смазку на оконной фурнитуре, если окна находятся в помещении?

Для фурнитуры в помещении со стабильной температурой и влажностью менять смазку можно реже - например, раз в 3–5 лет. Для фурнитуры на улице, в подъездах или в условиях повышенной влажности рекомендуется проверять смазку ежегодно и при необходимости наносить свежий слой. Признаки необходимости замены: появление скрипа, возрастание усилия на ручке, потемнение смазки.

Какие материалы фурнитуры требуют особой совместимости со смазкой?

Оконная фурнитура часто содержит алюминиевые профили, пластмассовые втулки, резиновые уплотнения и стальные пружины. Смазка должна быть совместима со всеми этими материалами: не вызывать коррозию алюминия, не разбухивать резину, не растворять пластмассу. Паспорт качества должен содержать пункт о совместимости с полиамидом, полиэтиленом и другими полимерами, используемыми в фурнитуре.

Заключение

Ресурсные испытания фурнитуры и автоматизированные испытания смазочных материалов - это не формальность, а практическое средство оценки надежности. Когда вы выбираете смазку для оконной фурнитуры, вы опираетесь на протоколы испытаний, которые показывают поведение материала при 20 000 циклов, в перепадах температуры, во влажности и коррозивной среде. Робот-стенд гарантирует повторяемость результатов и исключает человеческий фактор. Паспорт качества - это не просто бумага, а результат работы аккредитованной лаборатории, где каждый параметр проверен по стандарту.

Выбирая смазку для пластиковых окон, сверьте паспорт, убедитесь в совместимости с материалами, проверьте диапазон температур и параметры коррозионной стойкости. При замене аналога не обязательно требовать полный анализ - часто достаточно сверки критичных параметров и пилот-испытания. Следующий шаг: получить от поставщика паспорт качества интересующей вас смазки, сравнить его с требованиями вашей фурнитуры и, при необходимости, запросить протокол ресурсных испытаний на стенде. Это даст вам уверенность в том, что механизм прослужит долго и без сбоев.
