Рефрактометр для сож: контроль концентрации для стабильной работы станков

Рефрактометр - главный инструмент оперативного контроля концентрации металлообрабатывающей жидкости на производстве. Но его показание - это не готовый процент СОЖ, а оптический отсчет по шкале, который нужно пересчитать с помощью корректирующего коэффициента конкретной жидкости. Ошибка на этом этапе приводит к нестабильности процесса обработки, сокращению стойкости инструмента и преждевременному износу насосов циркуляционной системы.

Статья объясняет, как правильно выбрать рефрактометр, подготовить его к работе, отобрать пробу и получить верный результат концентрации. Информация полезна инженерам, закупщикам и техническим специалистам, которые хотят избежать ошибок при переходе на новую СОЖ или наладить регулярный контроль на уже работающих станках.

Что показывает рефрактометр и почему нужен коэффициент

Рефрактометр измеряет показатель преломления светового луча, проходящего через образец СОЖ.

На его шкале видна граница между светлой и темной зонами, и именно ее положение дает начальное число - показание в условных единицах (часто в единицах Brix). Но это число само по себе не равно процентной концентрации работающей эмульсии.

Каждая металлообрабатывающая жидкость имеет свой корректирующий коэффициент (он же фактор рефрактометра или correction factor), который вводит производитель. Типичный диапазон этого коэффициента составляет 0,8–2,0. Чтобы получить фактическую концентрацию в процентах, нужно показание рефрактометра умножить на этот коэффициент:

Концентрация (%) = Показание по шкале × Коэффициент СОЖ

Коэффициент всегда указан в техлисте жидкости. Если выбрать рефрактометр не под тип жидкости и не применить правильный фактор, фактическая концентрация в системе может быть совсем не той, которую читает оператор. Это приводит к нестабильности процесса: либо жидкости недостаточно (инструмент перегревается, сокращается стойкость), либо ее избыток (растет расход, ухудшается отвод стружки, забиваются фильтры).

Подготовка рефрактометра и техника отбора пробы

Прежде чем начать контроль, нужно провести калибровку прибора.

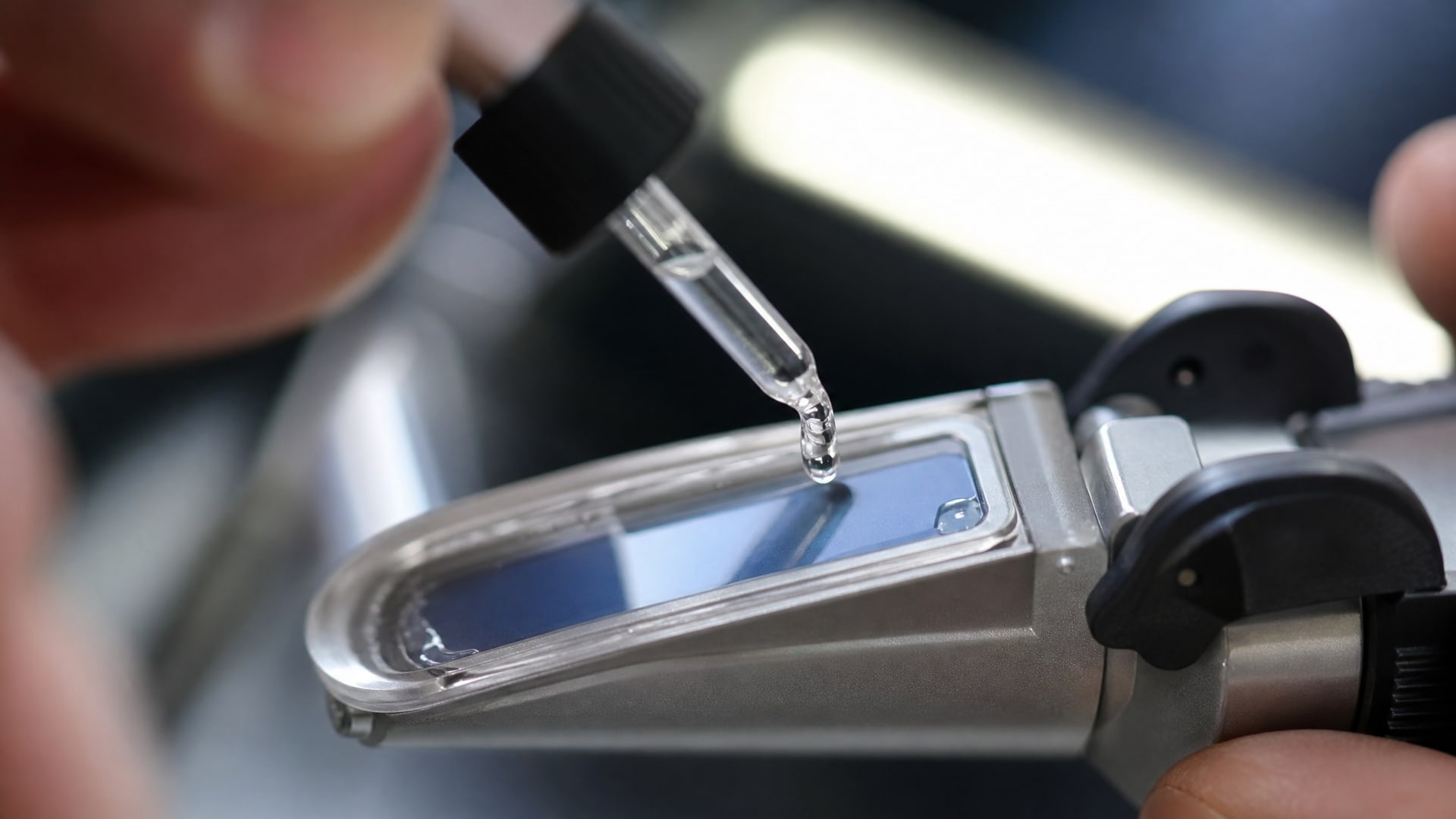

На чистую оптическую призму наносят 1–3 капли дистиллированной воды (комнатной температуры), закрывают крышечку, смотрят в окуляр и поворотом винта выставляют границу свет/тень строго на «0» по шкале. Это базовое условие для всех последующих измерений в этой сессии.

Образец пробы берут не с поверхности бака, а из циркулирующей эмульсии, после перемешивания. На поверхности часто скапливаются посторонние масла (трамп-масло от гидравлических потеков), пена и отслаивающиеся слои, которые искажают показание. Если в системе уже заметно загрязнение маслами, сначала решают проблему самого загрязнения (удаляют отстой, промывают фильтр, проводят дополнительную сепарацию), а потом делают замер. Иначе числа будут ненадежными.

Саму пробу наносят на чистую (вытертую безворсовой салфеткой) призму в количестве 1–3 капель. Закрывают крышку, убеждаются, что помещение хорошо освещено (дневной свет или лампа), и смотрят на границу. Если граница размыта или очень широкая, это признак либо загрязнения образца, либо следов воды/жира на призме. Повторно протирают призму и повторяют замер. Результат фиксируют по положению границы на шкале (число в условных единицах), затем применяют коэффициент.

Температура образца, воды и самого прибора должна быть при комнатной температуре - это улучшает воспроизводимость. Если станок только что прошел обработку и СОЖ еще горячая, дают ей остыть, иначе показание будет выше, чем реальная рабочая концентрация, и вы искусственно переконцентрируете систему.

Диапазоны концентраций для разных операций обработки

Рекомендуемая концентрация СОЖ зависит от типа операции и тяжести условий обработки.

Производители обычно указывают в техлисте диапазон, который нужно поддерживать для получения оптимального результата.

Слишком низкая концентрация означает, что эмульсия не обеспечивает достаточного охлаждения и смазывания: инструмент перегревается, стойкость падает, на поверхности детали могут остаться след термического воздействия и царапины. Слишком высокая концентрация увеличивает вязкость жидкости, затрудняет отвод стружки, усложняет фильтрацию, повышает расход и может привести к образованию отстоя в баке.

Регулярный контроль и причины колебания концентрации

На производстве концентрация в одном и том же баке может значительно меняться в течение дня.

На это влияют сразу несколько факторов:

• Долив воды оператором - при падении уровня жидкости добавляется вода, которая снижает концентрацию;

• Испарение - теплота от процесса обработки и циркуляции приводит к испарению воды из эмульсии, из-за чего концентрация растет;

• Унос жидкости на стружке и деталях - часть СОЖ уходит вместе с готовыми изделиями, изменяя баланс;

• Загрязнение посторонними маслами - гидравлические утечки, остатки на инструменте добавляют в бак масла, которое не относится к основной эмульсии и может искажать показание;

• Естественное старение - окисление и полимеризация компонентов со временем меняют оптические свойства жидкости.

По этой причине контроль концентрации на производстве должен быть регулярным - вплоть до нескольких раз за смену на критичных участках. Некоторые производства проводят замер утром перед началом работ и вечером перед остановкой, некоторые - каждые 2–3 часа. Частота зависит от требований к точности процесса, характера обработки и надежности циркуляционной системы (насос, регулировка долива, состояние фильтра).

На оптических системах для автоматизированного контроля (если они установлены на производстве) концентрация может отслеживаться непрерывно, но ручной рефрактометр - это быстрый полевой инструмент, который помогает оперативно выявить резкий скачок или тренд на снижение концентрации, когда нужно действовать немедленно.

Как пользоваться рефрактометром: пошаговая инструкция

Ниже - последовательность действий, которая дает воспроизводимый результат:

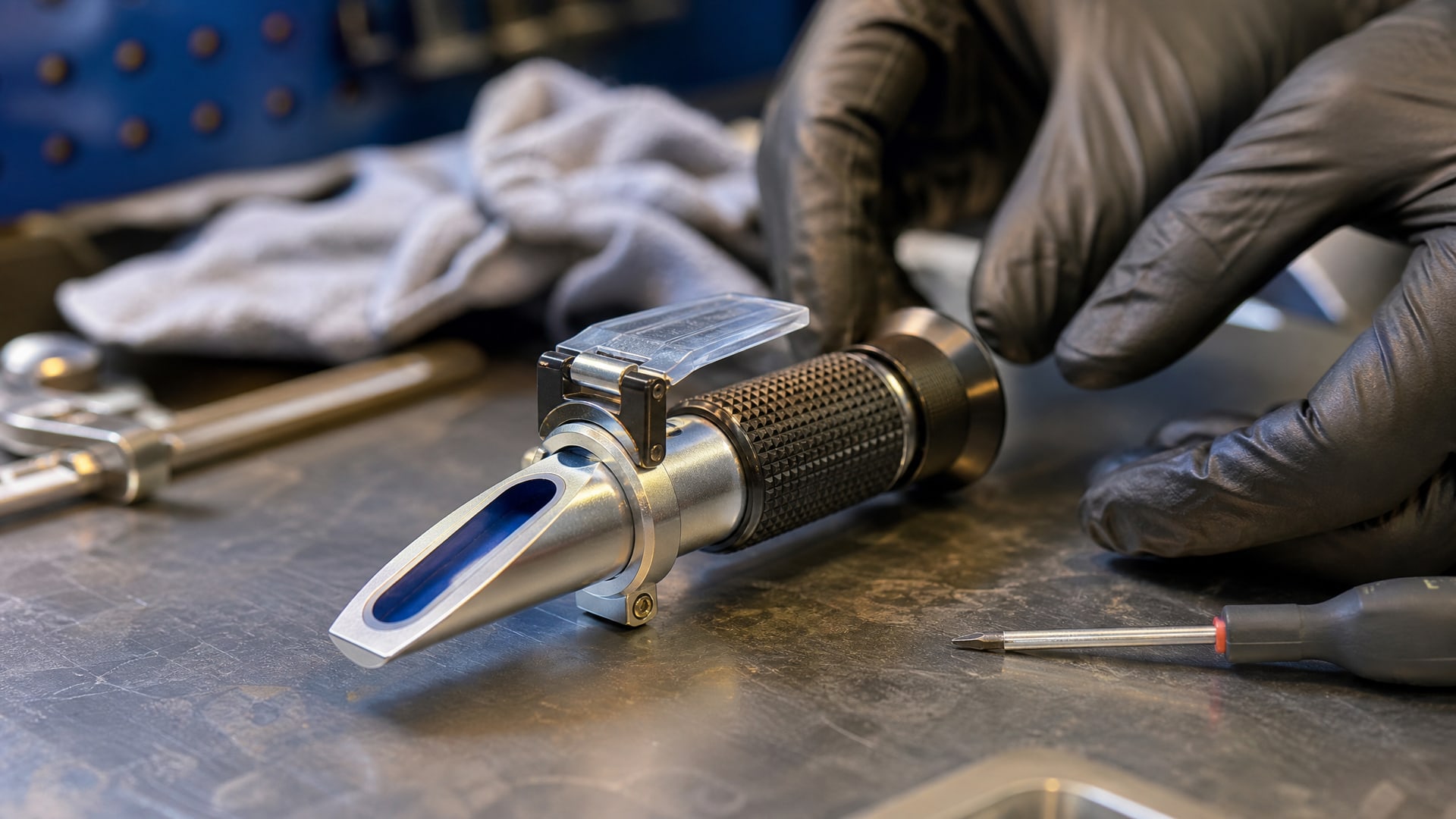

1. Проверьте целостность и чистоту прибора. Визуально осмотрите окуляр, призму и корпус. На призме не должно быть царапин, сколов, засохшей жидкости. Если прибор только что вернулся из хранения, протрите внешние поверхности мягкой салфеткой.

2. Подготовьте образец пробы. Возьмите емкость и отберите небольшое количество (100–200 мл) СОЖ из циркулирующей системы, из глубины бака, после перемешивания. Не берите с поверхности. Дайте пробе остыть до комнатной температуры (около 20°C), если она горячая.

3. Калибруйте на воде. Нанесите 1–3 капли дистиллированной воды (той же температуры) на чистую призму. Закройте крышку, посмотрите в окуляр и поворотом регулировочного винта установите границу свет/тень на отметку «0» по шкале. Убедитесь, что граница четкая, линия тонкая. Если граница размыта, протрите призму и повторите.

4. Нанесите образец СОЖ. Аккуратно протрите призму безворсовой салфеткой. Нанесите 1–3 капли образца жидкости. Закройте крышку.

5. Снимите показание. Направьте прибор к источнику света (окно, лампа). Смотрите в окуляр и зафиксируйте положение границы света и тени на шкале. Это число - ваше показание (обычно в Brix или в условных единицах). Запишите значение.

6. Применить коэффициент. Умножьте показание на коэффициент рефрактометра из техлиста вашей СОЖ. Результат - фактическая концентрация в процентах.

7. Сравните с нормой. Полученное значение сравните с рекомендацией производителя жидкости и типом проводимой операции. Если концентрация ниже нормы, добавьте концентрат. Если выше - долейте воду в систему.

8. Промойте и просушите прибор. После каждого измерения протрите призму влажной (не мокрой) салфеткой, затем - сухой. Не оставляйте жидкость на приборе, чтобы избежать коррозии оптики.

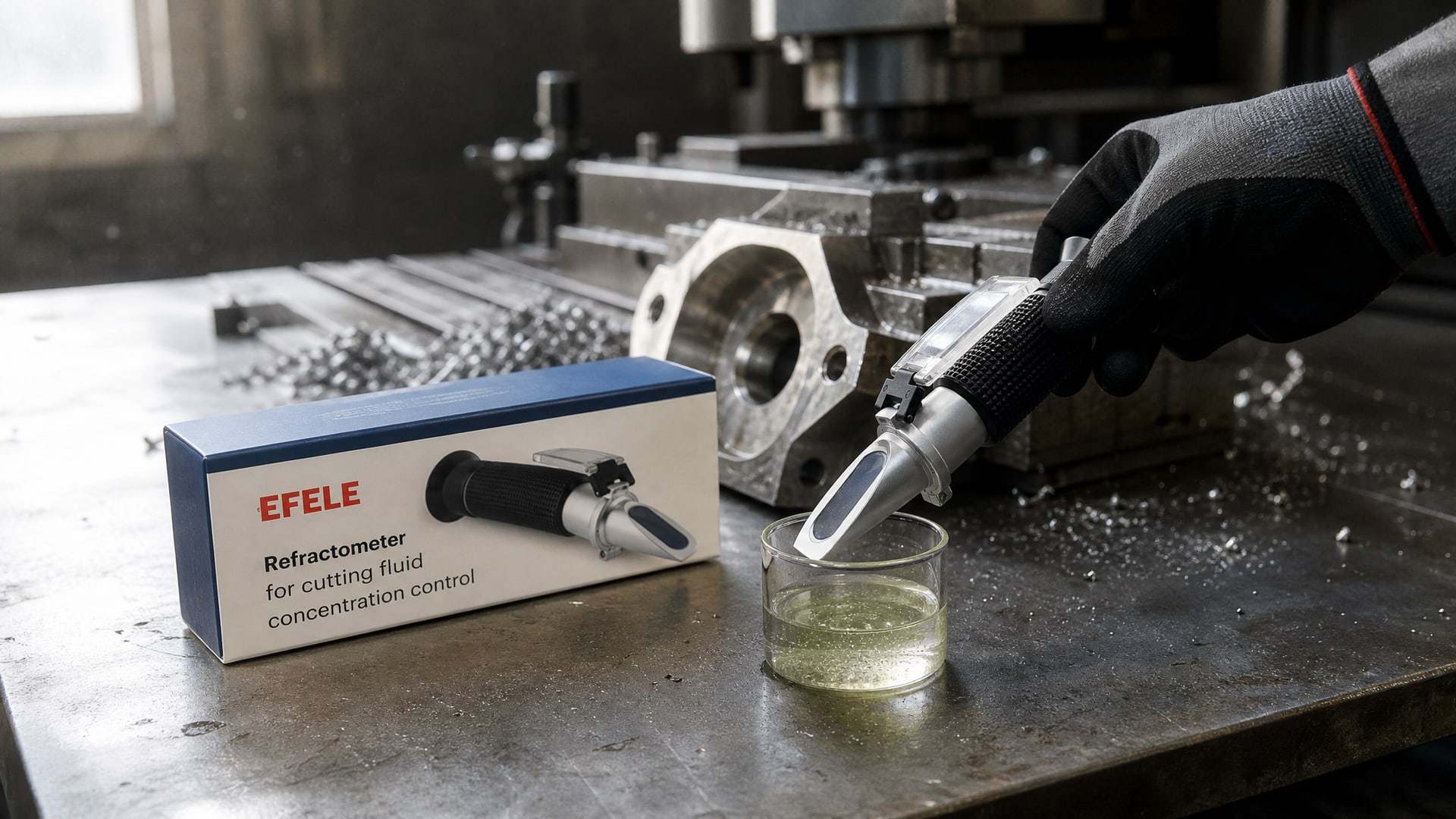

В цехах, где используется один и тот же тип СОЖ на нескольких станках и где требуется частый контроль, на большинстве участков рефрактометр хранят прямо у рабочего места в защитном чехле, чтобы замер занял не более 2–3 минут. EFELE Рефрактометр для СОЖ (Brix 0–20%) - инструмент, специально рассчитанный на эти условия: диапазон шкалы охватывает типичные рабочие концентрации эмульсий, а конструкция удобна для скоростного контроля во время смены. Оператор быстро отбирает пробу, калибрует на воде и за 30 секунд получает стартовое число для расчета.

Частые ошибки и как их избежать

Даже опытные операторы иногда допускают ошибки, которые приводят к неправильной концентрации и нестабильности процесса.

Вот самые распространенные:

Пропуск калибровки. Оператор думает, что прибор остался откалиброван с вчера, и начинает сразу мерить жидкость. На самом деле, калибровка должна проводиться перед КАЖДОЙ сессией измерений, потому что за время хранения на призме может остаться невидимая пленка, или прибор побывал при другой температуре. Результат - все замеры сдвинуты на одно-два деления, и вся система концентрируется неправильно.

Отбор пробы с поверхности. Оператор черпает жидкость ковшиком прямо с поверхности бака. Сверху часто плавает пена, посторонние масла, отслоившиеся слои. На показание это влияет резко: граница на шкале становится размытой или смещается. Нужно всегда использовать трубку или шланг, чтобы отобрать пробу из глубины, после перемешивания.

Умножение на неправильный коэффициент. Закупщик купил новую СОЖ, оператор нашел старый коэффициент из предыдущей жидкости или применил «универсальный» коэффициент 1,0. Из-за этого фактическая концентрация может быть в полтора раза выше или ниже номинала. Всегда проверяйте коэффициент в актуальном техлисте новой жидкости и распечатайте его рядом с рефрактометром.

Использование горячей пробы. После обработки жидкость горячая (50–60°C и выше). Оператор наносит ее сразу в рефрактометр. При нагреве показатель преломления меняется, и показание становится завышенным. Нужно дать пробе остыть до комнатной температуры или хотя бы до 20–25°C, прежде чем мерить.

Неправильное хранение прибора. Рефрактометр хранят рядом с горячим станком, под прямым солнцем, без защиты. Оптика мутнеет, линза может повредиться. Когда в конце дня пытаются снять показание, граница не видна вообще. Прибор нужно держать в прохладном, сухом месте, в чехле, вдали от вибрирующих поверхностей.

Часто задаваемые вопросы

Что такое коэффициент рефрактометра и где его найти?

Коэффициент - это множитель, который производитель СОЖ указывает в техлисте, чтобы перевести показание рефрактометра в фактическую концентрацию в процентах. Типичный диапазон 0,8–2,0. Ищите в техлисте раздел «Refractometer Factor», «Correction Factor» или «Brix Factor». Без этого числа замер неточен.

Как проверить рефрактометр, если нет дистиллированной воды?

Используйте водопроводную воду комнатной температуры - для калибровки этого достаточно, если вода не содержит видимых примесей. Главное, чтобы вода была той же, которую вы добавляете в рабочую эмульсию (так как некоторые производители СОЖ рекомендуют калибровку на той же воде, которой готовят эмульсию).

Почему граница на шкале размыта и невидна?

Частые причины: посторонние масла в пробе (трамп-масло от гидравлики), остатки воды или жира на призме, микротрещины на оптике. Протрите призму чистой безворсовой салфеткой, проверьте отбор пробы (из глубины, после перемешивания), при необходимости отберите новую пробу. Если граница остается нечеткой - проверьте состояние оптики.

Как часто нужно контролировать концентрацию СОЖ?

На производстве рекомендуется контролировать минимум один раз в смену (утром после подготовки системы и вечером перед остановкой). На участках с высокими требованиями к точности или при проблемах с загрязнением - несколько раз за смену (каждые 2–3 часа). На участках без станков концентрация может контролироваться реже, один-два раза в неделю.

Разные результаты утром и вечером на одном баке - это нормально?

Да, это нормально. Концентрация меняется из-за долива воды, испарения, уноса жидкости со стружкой и загрязнения маслами. Поэтому контроль должен быть регулярным, а не разовым. Если разброс больше ±1%, нужно проверить состояние циркуляционной системы и фильтра.

Заключение

Рефрактометр - это быстрый и надежный инструмент для оперативного контроля концентрации металлообрабатывающей жидкости на производстве. Но его показание - это не готовый процент, а условное число, которое нужно пересчитать по коэффициенту конкретной жидкости. Соблюдение простой последовательности (калибровка на воде, правильный отбор пробы из циркулирующей жидкости, применение нужного коэффициента) гарантирует, что вы получите точный результат и сможете поддерживать стабильную концентрацию в системе.

Регулярный контроль (вплоть до нескольких раз за смену) необходим потому, что концентрация постоянно меняется из-за долива воды, испарения, уноса на деталях и естественного старения жидкости. Если вы только переходите на новую СОЖ или наладили контроль в цехе, первый шаг - найти ее техлист, выписать коэффициент рефрактометра и рекомендуемый диапазон концентрации для вашего типа обработки. Второй - выбрать рефрактометр, которому можно доверять, провести калибровку и провести первый замер. Если результат соответствует норме - хорошо, если ниже - добавьте концентрат, если выше - долейте воду и повторите замер через 20–30 минут после перемешивания.
