Рефрактометр для СОЖ: как контролировать концентрацию эмульсии и снижать расходы

Контроль концентрации СОЖ - это не просто проверка качества, а ключевой инструмент оптимизации расходов и стабильности технологического процесса. Рефрактометр измеряет показатель преломления жидкости, который прямо связан с содержанием растворенного концентрата в воде. Понимание этой связи и правильное применение прибора позволяют удерживать рабочую концентрацию в оптимальном диапазоне, избежать перерасхода и недостаточной защиты инструмента.

Статья для технических специалистов, инженеров и закупщиков, которые отвечают за состояние систем охлаждения на производстве и хотят снизить себестоимость операций металлообработки через точный мониторинг.

Как работает рефрактометр и почему он измеряет именно концентрацию

Рефрактометр фиксирует угол преломления света на границе раздела жидкость-воздух.

Водные эмульсии СОЖ имеют показатель преломления, который растет с повышением доли растворенного концентрата. Поэтому, калибровав прибор на дистиллированной воде (нулевое показание), можно по смещению границы свет-тень считать величину в шкале Brix (или концентрации, если на приборе есть прямая шкала для конкретного продукта).

Однако шкала Brix, как правило, градуирована для сахаристых растворов. Для СОЖ разных составов эта шкала требует пересчета - то есть умножения показания Brix на специальный коэффициент, который зависит от химического состава эмульсии. Без этого пересчета вы получите приблизительное число, но не точную концентрацию в процентах.

Формула пересчета выглядит просто: реальная концентрация (%) = показание Brix × поправочный коэффициент. Коэффициент для каждой марки СОЖ приводится в технической документации. Если при смене поставщика или при запуске нового продукта коэффициент неизвестен, его можно определить экспериментально, приготовив эталонные растворы известной концентрации (1%, 2%, 3%, 4%, 5%) и измерив их рефрактометром.

Откуда берется коэффициент и как его подобрать для эмульсии

Поправочный коэффициент - это число, на которое нужно умножить показание рефрактометра, чтобы получить процент содержания концентрата.

Коэффициент зависит от того, как преломляет свет именно эта эмульсия, поэтому у разных брендов и даже у разных серий одного бренда могут быть разные значения.

Производитель СОЖ указывает коэффициент в технической документации - обычно в разделе о контроле качества или методике разведения. Если числа нет в карточке товара, обратитесь в техническую службу поставщика или запросите его отдельно. Попытка применить «усредненный коэффициент из интернета» приведет к систематической ошибке измерений.

Для построения собственной калибровочной кривой:

• Приготовьте эталонные растворы концентрации 1%, 2%, 3%, 4%, 5% на дистиллированной воде, тщательно перемешивая.

• Измерьте каждый раствор рефрактометром, записав показание Brix.

• Постройте график: по оси X - известная концентрация (%), по оси Y - показание Brix.

• Вычислите коэффициент как отношение концентрации к Brix для каждой точки (обычно получается примерно 1,8–2,4, в зависимости от состава).

• Используйте полученное значение для последующих измерений или выведите среднее из нескольких точек.

Этот подход особенно полезен при переходе на СОЖ нового производителя или при сомнениях в коэффициенте из документации.

Рабочие диапазоны концентрации по видам операций

Оптимальная концентрация зависит от типа обработки.

Недостаточная концентрация дает плохую смазку и охлаждение, избыточная - привод к перерасходу и может ухудшить условия обработки.

Типовые рекомендации:

Операция	Диапазон концентрации	Применение

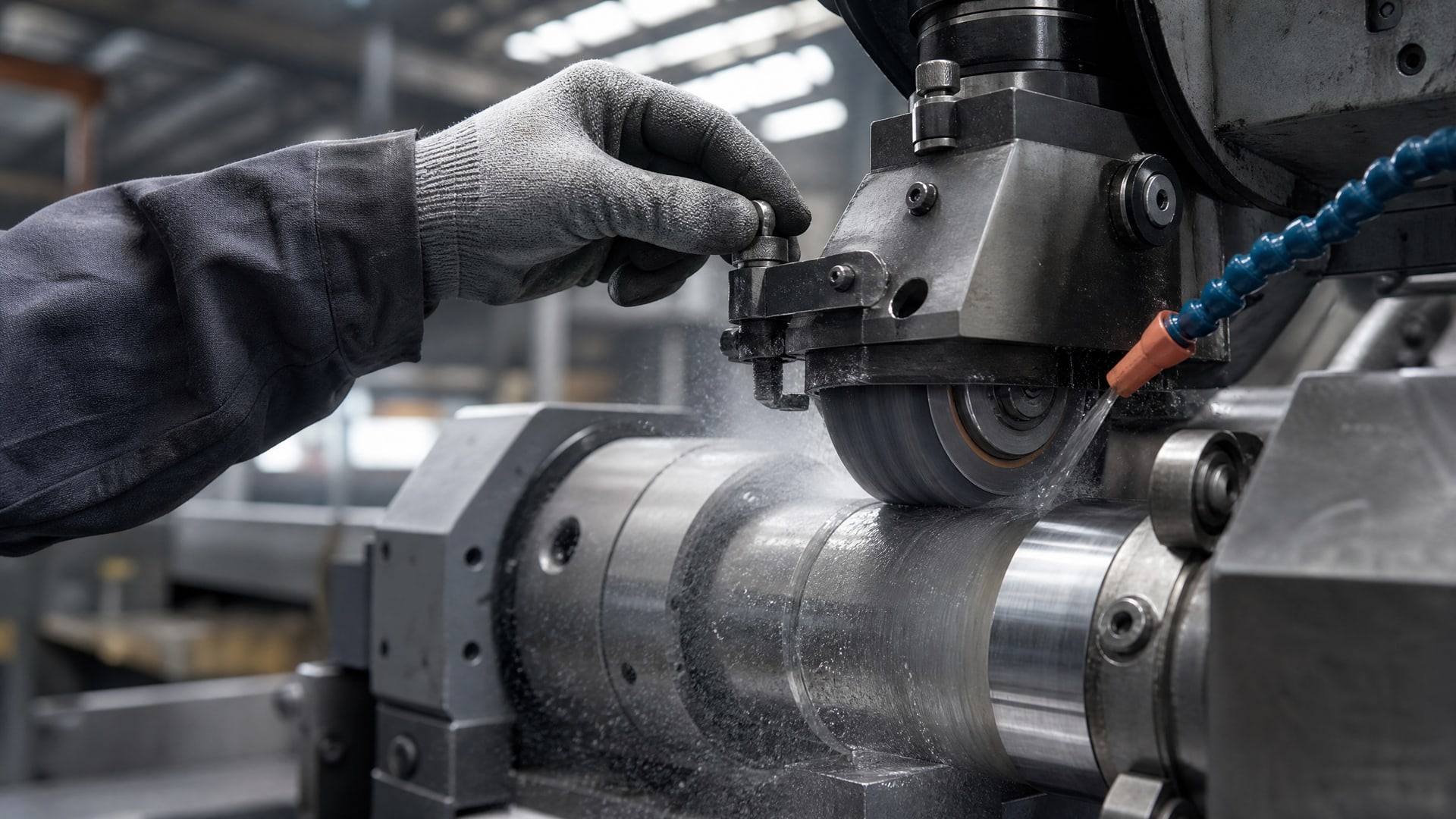

Шлифование, хонингование	6–7%	Высокая скорость, тонкая обработка, высокие требования к чистоте
Резка мягких металлов, алюминиевых сплавов	8–10%	Низкие нагрузки, хорошая смазка
Обработка твердых металлов, чугуна	10–12%	Повышенная нагрузка, охлаждение и смазка
Штамповка, глубокая вытяжка	до 20%	Максимальное охлаждение и гидравлическая поддержка

Точный диапазон для конкретной машины уточняют в инструкции оборудования или в рекомендациях производителя СОЖ. На практике технолог выбирает из этих ориентиров диапазон под свою операцию и затем придерживается его через регулярный контроль.

Методика измерения: пошаговая инструкция

Корректное измерение требует соблюдения простых, но важных правил.

Подготовка прибора:

1. Перед началом смены убедитесь, что рефрактометр чистый и сухой.

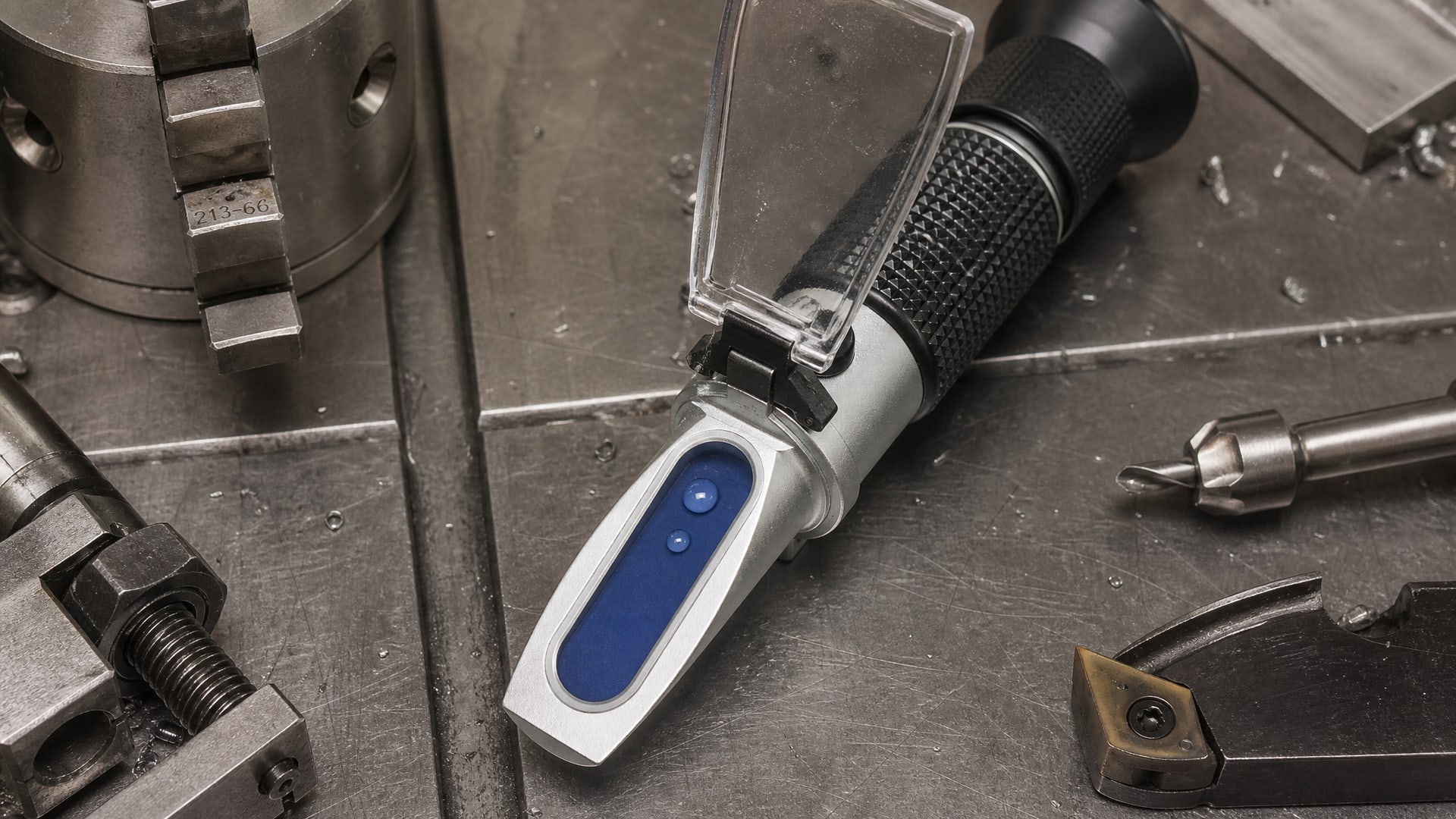

2. Откройте крышку окуляра и нанесите на верхнюю (световую) линзу 1–2 капли дистиллированной воды.

3. Закройте крышку и посмотрите в окуляр. На границе свет-тень (граница раздела) должна быть на нулевой отметке.

4. Если граница не на нуле, отрегулируйте винт калибровки (обычно слева на корпусе) до нулевого показания.

5. Протрите линзы мягкой тканью (без ворса).

Измерение пробы:

1. Возьмите репрезентативную пробу из циркулирующей системы (лучше всего из канала обратного потока или из резервуара после перемешивания), а не с поверхности бака, где может быть масляная пленка.

2. Дайте пробе остыть до комнатной температуры, если она была горячей (оптимально 18–25°C).

3. Нанесите 1–2 капли пробы на верхнюю линзу рефрактометра, закройте крышку.

4. Посмотрите в окуляр и найдите границу раздела свет-тень.

5. Считайте показание на шкале Brix (обычно слева на шкале) и на шкале концентрации (если таковая есть конкретно для вашего продукта).

Пересчет в процент концентрации:

• Если прибор имеет прямую шкалу концентрации для вашей СОЖ, показание уже в процентах.

• Если видите только Brix, умножьте показание Brix на поправочный коэффициент из документации (например, если Brix = 3,5 и коэффициент = 2, то концентрация = 3,5 × 2 = 7%).

Допустимая точность: Рефрактометры для СОЖ обеспечивают точность в пределах ±1%, что достаточно для управления концентрацией на производстве.

Типичные ошибки и как их избежать

Ошибка 1: использование универсального коэффициента.

Часто технологи берут из открытых источников какой-нибудь "средний" коэффициент (например, 2,0) и применяют его ко всем СОЖ. На самом деле коэффициент зависит от состава эмульсии. Результат - систематическое занижение или завышение концентрации. Решение: всегда проверяйте коэффициент в технической документации конкретного продукта; если документа нет, постройте калибровочную таблицу сами.

Ошибка 2: проба с поверхности бака. На поверхности циркулирующей СОЖ часто скапливается тонкая пленка минерального масла, которое имеет другой показатель преломления. Проба оттуда даст завышенное или искаженное показание. Решение: всегда берите пробу из перемешивающейся части системы - из обратного канала, из насоса или из дна резервуара после циркуляции.

Ошибка 3: измерение горячей жидкости. Температура влияет на показатель преломления. СОЖ, только что вышедшая из станка, даст другое показание, чем после охлаждения до комнатной температуры. Рефрактометры с автоматической компенсацией температуры отчасти решают эту проблему, но в целом рекомендуется дождаться стабильной температуры (18–25°C). Решение: отберите пробу, дайте ей остыть 10–15 минут перед измерением или используйте прибор с ATC (автоматической компенсацией).

Ошибка 4: загрязненный рефрактометр. Пыль, засохшая СОЖ, масляные брызги на линзах исказят показание. Решение: протирайте линзы мягкой салфеткой после каждого измерения; раз в неделю промойте корпус и линзы дистиллированной водой и протрите насухо.

Ошибка 5: отсутствие регулярности. Концентрация менялась из-за испарения воды, уноса, неправильных доливов, но об этом никто не узнал, потому что прибор доставали раз в полгода. За это время система могла работать с неоптимальной концентрацией, расходуя лишний концентрат. Решение: внесите измерение в рабочий регламент - один раз в смену или раз в неделю, в зависимости от интенсивности работы; ведите журнал, фиксируйте показания и корректируйте концентрацию по результатам.

Ошибка 6: слепая вера в визуальную оценку. «Жидкость выглядит мутной, значит, концентрация в норме» - это неправильный подход. Цвет и прозрачность мало говорят о реальном проценте растворенного концентрата; при окислении и загрязнении СОЖ может менять цвет, но концентрация остается той же. Решение: опирайтесь только на показания рефрактометра, цвет - это дополнительный признак загрязнения или окисления, но не мера концентрации.

Экономия через контроль концентрации

Точный контроль концентрации СОЖ влияет на экономику производства сразу по нескольким статьям.

Перерасход концентрата. Если при введении свежей жидкости оператор льет концентрат наугад, нередко получается переконцентрация - например, 15% вместо оптимальных 8%. При суточном расходе 100 литров это означает, что вы используете на 87% больше концентрата за расчетный период. Рефрактометр позволяет предотвратить эту ошибку: доливаете концентрат постепенно, контролируете прибором и останавливаетесь, когда достигли целевого значения.

Долговечность масла в системе. Переконцентрированная СОЖ окисляется быстрее и теряет свойства раньше, чем положено по техническому регламенту. Недостаточная концентрация ведет к плохой смазке, перегреву и преждевременному деградированию. При контроле через рефрактометр жидкость работает в оптимальном окне, пока не накопит критическое количество примесей, и меняется по графику, а не по внезапному отказу.

Качество обработки. Стабильная концентрация означает стабильную охлаждающую и смазывающую способность. Инструмент служит дольше, брак снижается, производительность предсказуема. Недостаток смазки приводит к прилипанию стружки, повышенному износу инструмента и отклонениям по размерам.

Утилизация и переработка. Контролируя концентрацию, вы удлиняете жизненный цикл рабочей жидкости. Это значит, что одна и та же емкость СОЖ работает дольше, снижается частота смены и объем отработанного масла, направляемого на утилизацию.

На практике закупщики и технологи, внедрившие еженедельный контроль рефрактометром, сообщают об экономии концентрата на 15–25% в первый год внедрения, чем достигается окупаемость приобретения самого прибора в течение нескольких месяцев.

Практическое внедрение контроля на производстве

Введение регулярного контроля требует минимальной организационной работы, но результаты ощутимы.

Этап 1: выбор прибора и калибровка. Закупите ручной портативный рефрактометр с диапазоном измерения 0–20% Brix, который охватит все типовые рабочие диапазоны СОЖ. При прочих равных условиях модели с автоматической компенсацией температуры удобнее и надежнее. Например, на производстве, где используется несколько типов СОЖ, рекомендуется использовать портативный рефрактометр EFELE с диапазоном Brix 0-20% и автоматической компенсацией температуры - прибор охватывает типовой спектр концентраций, прост в калибровке и требует минимального обслуживания. Держите прибор в малонасыщенном влагой месте, вдали от прямого солнца.

Этап 2: определение коэффициентов для используемых СОЖ. Если в документации на используемые концентраты есть коэффициенты, занесите их в карточку товара или в цех. Если коэффициента нет, постройте таблицу соответствия один раз для каждого продукта, проведя серию измерений эталонных растворов.

Этап 3: назначение ответственного и регламент. Определите, кто измеряет (оператор, наладчик, инженер по ОТК) и как часто (по смене, раз в сутки, раз в неделю). Внесите это в «Инструкцию по обслуживанию системы охлаждения» станка или цеха.

Этап 4: ведение журнала. Заводите простую таблицу с датой, временем, названием СОЖ, показанием рефрактометра, расчетной концентрацией, примечаниями (например, «долили концентрата на 500 мл»). Через месяц по журналу видна тенденция: растет ли концентрация (испарение и нарастание примесей), падает ли (избыточные доливы воды), держится ли стабильной.

Этап 5: корректировка. Если концентрация выше целевого диапазона, разбавьте дистиллированной водой (не водопроводной), перемешайте и измерьте через 10–15 минут. Если ниже - долейте концентрата, перемешайте, измерьте. Записывайте объемы добавленных жидкостей.

Часто задаваемые вопросы

Нужен ли мне рефрактометр, если я контролирую концентрацию визуально по цвету?

Визуальная оценка ненадежна и опасна. Цвет СОЖ зависит от возраста, загрязнения, сорта - он может оставаться мутным при любой концентрации. Прибор за 30 секунд дает точное число; это экономит время и предотвращает ошибки, ведущие к перерасходу или отказу инструмента.

Подойдет ли мне рефрактометр для антифриза для измерения концентрации СОЖ?

Отчасти - если на приборе есть шкала Brix и вы знаете коэффициент пересчета для вашей СОЖ. Однако специализированные приборы для СОЖ часто имеют калиброванную шкалу концентрации и компенсацию температуры именно для этих жидкостей, что удобнее.

Как часто нужно калибровать рефрактометр?

Проверку на нуле (дистиллированная вода) делайте перед каждым использованием - это занимает 30 секунд. Полную переаттестацию (проверку по эталонным растворам) достаточно проводить раз в 6 месяцев или после попадания прибора в экстремальные условия.

Что делать, если поправочный коэффициент в документации на СОЖ отличается от того, что я вычислил сам?

Сравните методику: может быть, вы готовили эталонные растворы по-другому или измеряли при иной температуре. Если методика совпадает, а числа сильно отличаются (более чем на 10%), обратитесь к производителю СОЖ. Для практического использования выбирайте коэффициент из официальной документации, если он там указан.

Рефрактометр показал концентрацию выше нормы. Нужно ли немедленно разбавить эмульсию или можно дождаться следующей плановой смены?

Умеренная переконцентрация (например, на 1–2% выше целевого диапазона) обычно допускается на короткое время - в течение смены можно поработать. Но если превышение больше 3%, лучше разбавить. Это снизит окислительный стресс, продлит жизнь жидкости и предотвратит брак по качеству обработки.

Заключение

Рефрактометр - простой и надежный инструмент для управления расходом и качеством сож на производстве. Его правильное использование основано на понимании того, что показание в шкале Brix нужно пересчитывать через поправочный коэффициент конкретной эмульсии. Регулярный еженедельный или посменный контроль предотвращает перерасход концентрата, продлевает жизнь рабочей жидкости и стабилизирует качество обработки.

Начните с определения рабочих коэффициентов для используемых у вас марок СОЖ, назначьте ответственного за измерения и введите результаты в цеховой регламент. Даже небольшое предприятие окупит стоимость прибора за счет снижения расходов в течение нескольких месяцев.
