Применение силиконовых смазок для герметизации седел шаровых кранов при экстремально низких температурах

Герметизация седел шаровых кранов на морозе остается одной из главных инженерных задач в системах водоснабжения, газораспределения и промышленного холода. Проблема в том, что обычные смазки при температуре ниже -40 °C густеют, теряют текучесть и перестают выполнять роль уплотнителя между шариком и корпусом крана. Кроме того, при нагреве в условиях фрикционного выделения тепла некорректно подобранная смазка может подвергаться коксованию - процессу, при котором органические компоненты разлагаются и образуют твердые отложения, которые блокируют движение затвора.

Силиконовые смазки решают эту задачу благодаря высокому индексу вязкости и способности сохранять работоспособность в диапазоне от -50 до -65 °C и выше. В этой статье разбираемся, как правильно выбрать и применить силиконовую смазку для шаровых кранов, работающих в условиях экстремального холода, и какие параметры важны при подборе состава.

Почему силиконовые смазки незаменимы на морозе

Шаровые краны с полимерными седлами чувствительны к температурным колебаниям.

При падении ниже -30 °C минеральные и синтетические углеводородные смазки теряют текучесть, и трение на стыке шарика с седлом резко возрастает. Это приводит к затруднению поворота затвора, увеличению износа уплотнительных колец и постепенному вымыванию смазки под действием потока среды.

Силиконовые смазки на основе полидиметилсилоксана (ПДМС) и перфторметилполисилоксана (ПФМС) имеют иную структуру молекулы. Вместо углеродного скелета, который на холоде становится хрупким, силиконовые соединения сохраняют гибкость цепи даже при -65 °C. Вязкость таких смазок при -50 °C остается в пределах 1200 Па·с, что позволяет смазке оставаться текучей и распределяться по поверхности седла без потери герметизирующих свойств.

Кроме того, силиконовые составы обладают высоким индексом вязкости - способностью сохранять вязкость при широком диапазоне температур. Если обычная смазка работает в диапазоне -20…+80 °C, то силиконовая может охватывать -50…+200 °C или даже -40…+204 °C в зависимости от рецептуры.

Выбор смазки по диапазону рабочих температур и устойчивости к коксованию

Критерий выбора начинается с определения нижней и верхней границ температуры, при которых кран должен работать безотказно.

Нижняя граница определяет, насколько густой может быть смазка без потери подвижности; верхняя граница показывает, какие компоненты смазки не будут разлагаться при нагреве.

Для большинства водопроводных кранов, установленных в холодных регионах, достаточно диапазона -40…+160 °C. Если же кран работает в условиях арктического холода, парника под давлением или системы с криогенным теплоносителем, ищут смазки с нижним пределом -50…-65 °C и верхним +180…+204 °C.

Второй важный параметр - устойчивость к коксованию (карбонизации). Коксование происходит, когда при нагреве в условиях повышенного давления и фрикционного выделения тепла органические компоненты смазки полимеризуются и превращаются в твердый осадок. Это блокирует движение затвора и может привести к заклиниванию крана. Производители, которые указывают «не карбонизируется» или приводят результаты испытаний на устойчивость к коксованию, гарантируют, что смазка сохранит подвижность даже после многократных циклов нагрева.

Температура каплепадения - еще один показатель, который указывает на верхний температурный предел. Если каплепадение составляет 250 °C, то при кратковременном нагреве смазки до 280 °C ее структура не должна разрушиться. Это дает запас прочности для работы в условиях внезапного повышения давления или трения.

Совместимость смазки с материалами седел и уплотнений

Седла шаровых кранов изготавливают из полимеров: политетрафторэтилена (ПТФЭ), полиоксиметилена (ПОМ) или полиэтилена высокого давления (ПВД).

Уплотнительные кольца часто делают из нитрила (NBR) или ЭПДМ-резины. Смазка должна быть совместима со всеми этими материалами.

Несовместимость проявляется в том, что смазка либо разбухает и деформирует уплотнение, либо высушивает его, что приводит к потере герметичности и утечкам. Силиконовые смазки в подавляющем большинстве совместимы с резиной и пластмассой благодаря мягкости молекулярной структуры. Однако следует уточнить у производителя, протестирован ли конкретный состав с эластомерами, которые используются в вашем кране.

Для арматуры, работающей с агрессивными средами (пар, едкие вещества, химические растворы), рекомендуют смазки на основе ПФМС с добавлением фторопласта (ПТФЭ). Такие составы не только герметизируют, но и защищают седло и уплотнения от химического воздействия, продлевая срок службы крана.

Проблема вымывания и фреттинга на экстремальном холоде

На морозе, когда смазка загустевает, начинается фреттинг-коррозия - микроскопическое движение без разрыва контакта между поверхностями.

Каждый цикл открытия-закрытия крана приводит к тому, что застывшая смазка отслаивается от седла, и на его месте остаются микроскопические царапины. Окислы железа, образовавшиеся на месте повреждения, смешиваются с остатками смазки и образуют абразивную суспензию, которая дальше усугубляет износ.

Вторая проблема - вымывание смазки потоком среды. Если кран установлен на водопроводе, постоянный напор воды вымывает смазку из зазора между шариком и седлом, особенно если смазка нанесена избыточно. При этом полость, где была смазка, заполняется водой, и краны замерзают намертво при отключении отопления.

Кроме того, в условиях вакуума или при быстром сбросе давления легколетучие компоненты смазки испаряются. Для систем под давлением (газовые сети, системы с гидравлическим прессом) выбирают составы с низкой летучестью и высокой адгезией к поверхности.

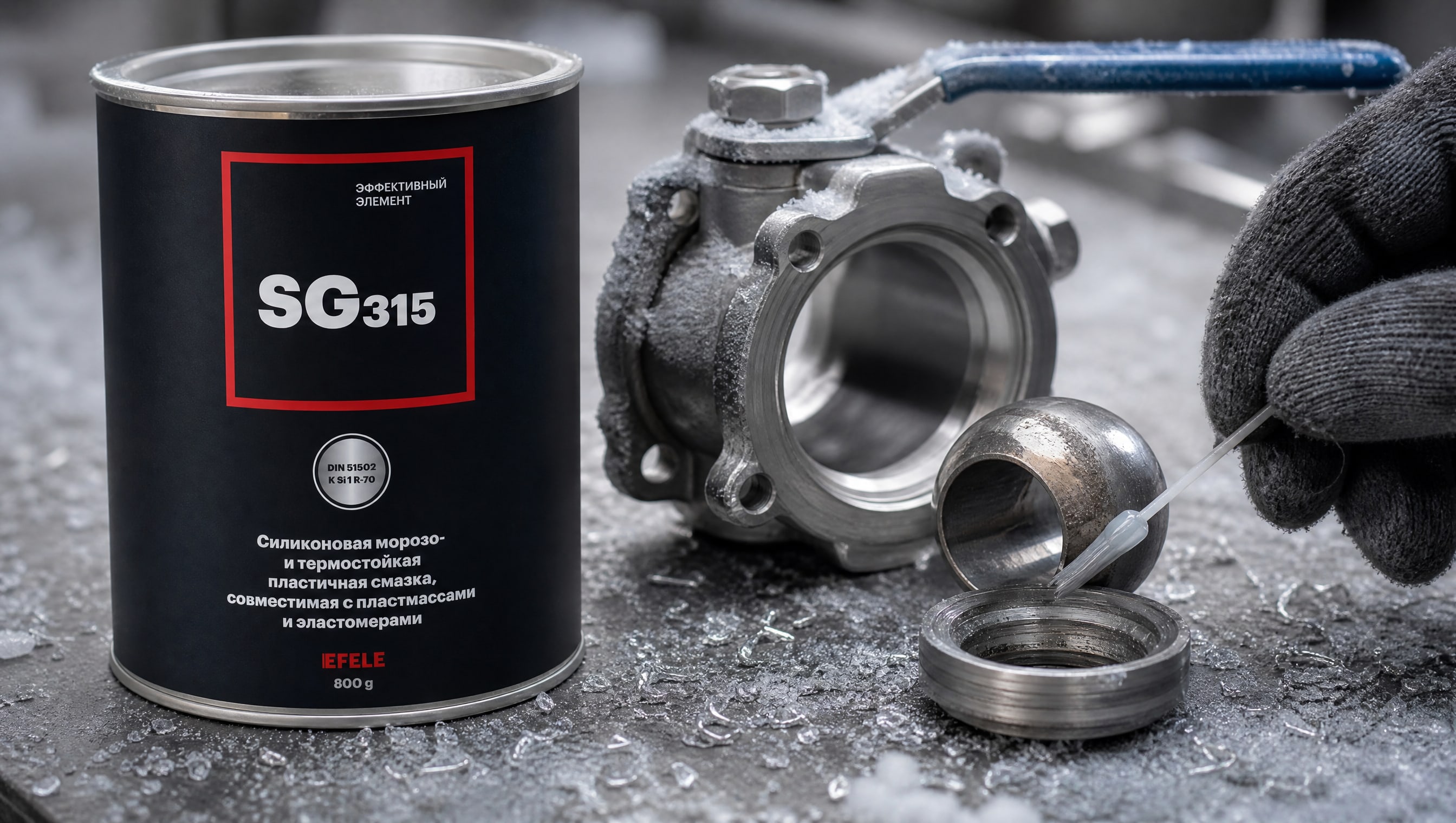

Для герметизации седел шаровых кранов при экстремально низких температурах и предотвращения вымывания и фреттинга на практике применяют силиконовую морозостойкую смазку EFELE SG-315, которая сохраняет адгезию и не теряет текучость в диапазоне от -70 до +180 °C и совместима с полимерными седлами и эластомерными уплотнениями. Состав обеспечивает тонкую пленку с высоким коэффициентом трения покоя, что препятствует самопроизвольному открытию крана под давлением среды.

Технология нанесения и дозировка для предотвращения заклинивания

Правильное нанесение смазки - половина успеха в работе крана на морозе.

Многие снабженцы и техники ошибаются, стараясь нанести как можно больше смазки, полагая, что это обеспечит лучшую герметизацию. В действительности избыток смазки вреден.

При избыточном нанесении смазка заполняет весь объем между шариком и корпусом, образуя вязкую пробку. При низкой температуре эта пробка загустевает еще больше, и требуемое усилие для поворота затвора резко возрастает. Кроме того, при длительном стоянии на морозе холодная загустевшая смазка может настолько затвердеть, что кран не откроется вообще.

Правильный алгоритм нанесения:

• Нанести тонкий слой смазки (толщиной не более 0,1-0,2 мм) непосредственно на шарик в месте его контакта с полимерным седлом

• Нанести небольшое количество смазки на уплотнительные кольца (сальники) в верхней и нижней части крана

• Повернуть затвор вперед-назад несколько раз, чтобы смазка распределилась равномерно

• Убедиться, что излишки смазки удалены - кран должен поворачиваться легко, без заклинивания

• Оставить кран в открытом или закрытом положении (в зависимости от конструкции) на время охлаждения

Избытки смазки удалять не нужно протиранием тряпкой после нанесения - это разрушит тонкий защитный слой. Лучше изначально дозировать правильное количество.

Для централизованных систем смазки, когда смазка подается под давлением к нескольким кранам одновременно, подбирают текучесть (кинематическую вязкость) так, чтобы она была достаточна для распределения, но не настолько высока, чтобы загромождать гидролинии. Параметр pumpability (прокачиваемость) указывает, при какой минимальной температуре смазка еще способна течь по трубкам насосной системы.

Нормативные требования и стандарты для выбора

При закупке смазки для промышленной арматуры часто указывают соответствие отраслевым стандартам.

Силиконовые смазки для кранов, работающих в экстремальных условиях, должны отвечать требованиям DEF STAN 91-56/3 (британский оборонный стандарт) или получать присвоение NATO G-394 (стандарт НАТО для смазок клапанов и затворов).

В России для технического обслуживания шаровых кранов часто используют составы, аналогичные ИПФ-200, которые имеют рабочий диапазон -40…+200 °C и кратковременно выдерживают нагрев до +280 °C. Такие смазки проходят испытания на:

• Температуру каплепадения (минимум 250 °C)

• Вязкость при -50 °C (не более 1200 Па·с для текучести)

• Механическую прочность на сдвиг (предел прочности не менее 460 Па при 50 °C)

• Совместимость с эластомерами по ASTM D471

• Летучесть в вакууме (потеря массы не более 15% за 24 часа при 150 °C и 0,1 мм рт.ст.)

При подборе смазки для конкретного применения проверяйте техническое описание и убеждайтесь, что указаны результаты этих испытаний, а не только общее обозначение «силиконовая смазка».

Часто задаваемые вопросы

Какую смазку выбрать для смесителя в неотапливаемой даче на зиму?

Для смесителя, который будет стоять на морозе без отопления, нужна смазка с нижним пределом температуры не выше -40 °C. Подойдет силиконовая смазка для шарового крана диапазона -40…+160 °C. Наносите тонкий слой на шарик и уплотнительные кольца, поворачивайте кран несколько раз для распределения. При закрытии крана вся вода должна быть слита из системы - это главная защита от замерзания, а не только смазка.

Чем отличается смазка для низких температур от обычной?

Смазка для низких температур содержит силиконовые масла (ПДМС, ПФМС) вместо углеводородных, благодаря чему молекулы остаются гибкими даже при -50…-65 °C. Обычная смазка при таких температурах загустевает и теряет подвижность. Кроме того, низкотемпературные составы тщательнее подбирают по совместимости с эластомерами и проверяют на устойчивость к фреттингу и вымыванию.

Может ли смазка коксоваться в шаровом кране?

Коксование (карбонизация) смазки происходит, когда она нагревается в условиях повышенного давления и фрикционного трения. В домашних смесителях и водопроводных кранах коксование редко, так как температура и давление не так велики. Но в промышленных системах, где через кран проходит горячая среда или высокое давление, коксование возможно. Используйте составы, явно обозначенные как устойчивые к карбонизации, с температурой каплепадения не ниже 250 °C.

Как часто нужно переносмазывать кран на морозе?

Для домашних кранов в системе водопровода достаточно однократного нанесения смазки при первоначальной установке или техническом обслуживании раз в 2-3 года. Для промышленных кранов, работающих под нагрузкой, переносмазку проводят согласно плану технического обслуживания - обычно раз в год или в 2 года, в зависимости от условий.

Совместима ли силиконовая смазка с медными трубками и фитингами?

Да, силиконовые смазки совместимы с медью, латунью и другими металлами. Однако они несовместимы с некоторыми пластиками (полиуретан, полистирол могут разбухнуть). Уточняйте у производителя крана, из какого материала изготовлены седло и уплотнительные кольца, и просите у поставщика смазки подтверждение совместимости.

Заключение

Силиконовые смазки - это обоснованный выбор для герметизации шаровых кранов при экстремально низких температурах благодаря высокому индексу вязкости, морозостойкости до -50…-65 °C и устойчивости к коксованию. При выборе обратите внимание на точный диапазон рабочих температур (ищите -40…+160 °C минимум, а для арктики -50…+200 °C), проверьте совместимость с материалом седла и уплотнений, убедитесь в наличии испытаний на вязкость при низких температурах и температуру каплепадения.

Правильное нанесение - тонкий слой на все трущиеся поверхности, без избытка - обеспечивает надежную герметизацию и предотвращает заклинивание крана. Первый шаг при подборе смазки: определить минимальную и максимальную температуру, при которой будет работать ваш кран, и затем выбрать состав с гарантированным диапазоном, включающим эти границы.
