Подготовка деталей сложной геометрии к нанесению твердосмазочных покрытий

Детали сложной геометрии - с отверстиями, полостями, резьбами, карманами и полыми каналами - требуют особого подхода к подготовке перед нанесением твердосмазочных покрытий. Стандартная схема очистки здесь недостаточна: влага, оксиды и загрязнения в труднодоступных местах не только снижают адгезию покрытия, но и создают очаги коррозии и преждевременного износа. Инженеры и специалисты по снабжению часто недооценивают эту проблему, считая, что видимой чистоты достаточно.

Статья разберет полный цикл подготовки: от выбора методов очистки до контроля после полимеризации. Вы узнаете, почему технологические отверстия требуют отдельного внимания, как рассчитать сроки между операциями, какие ошибки приводят к браку, и как проверить готовность детали перед нанесением.

Почему сложная геометрия требует особой подготовки

Детали со сложной геометрией - это не просто усложненная версия плоской поверхности.

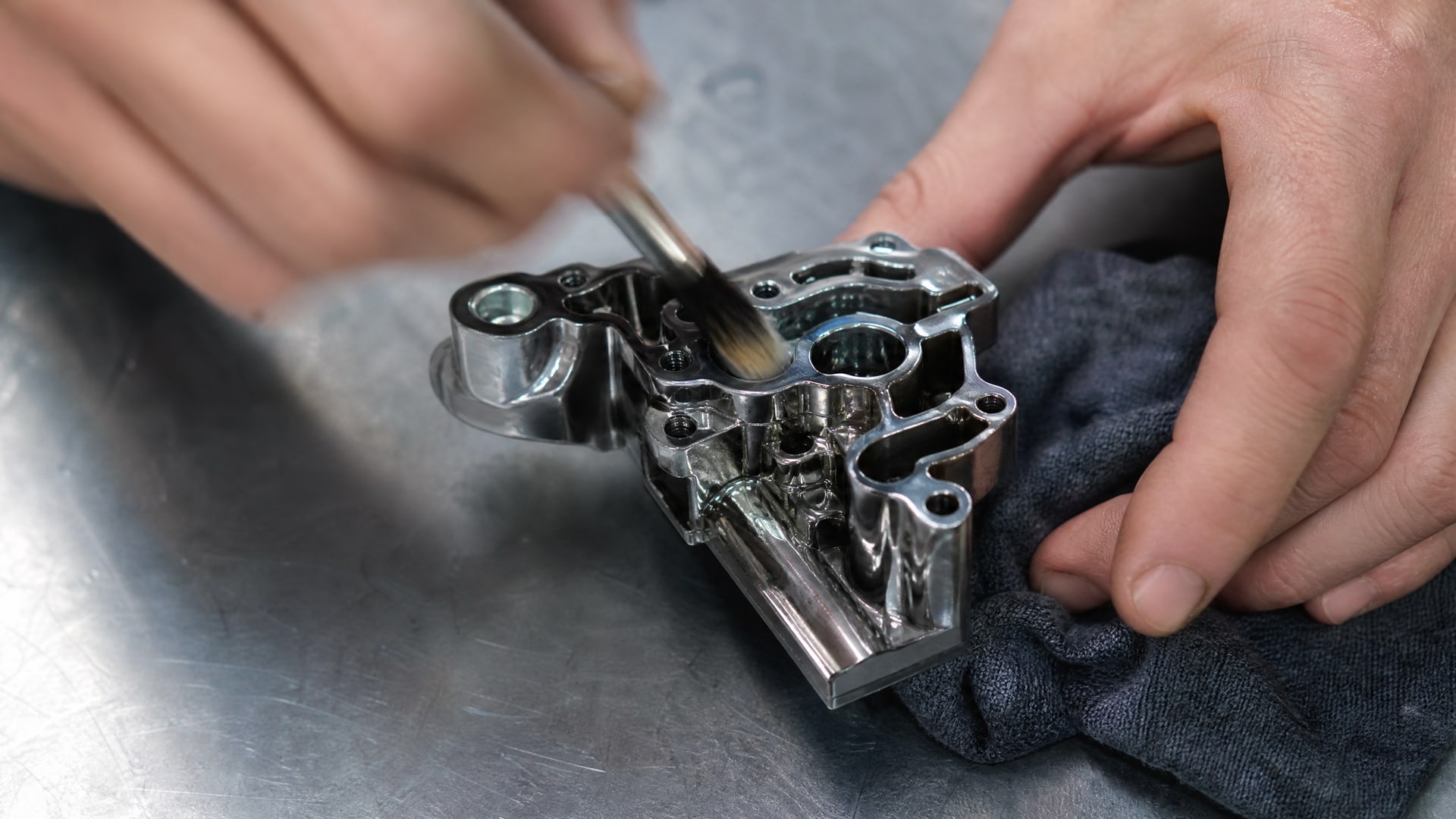

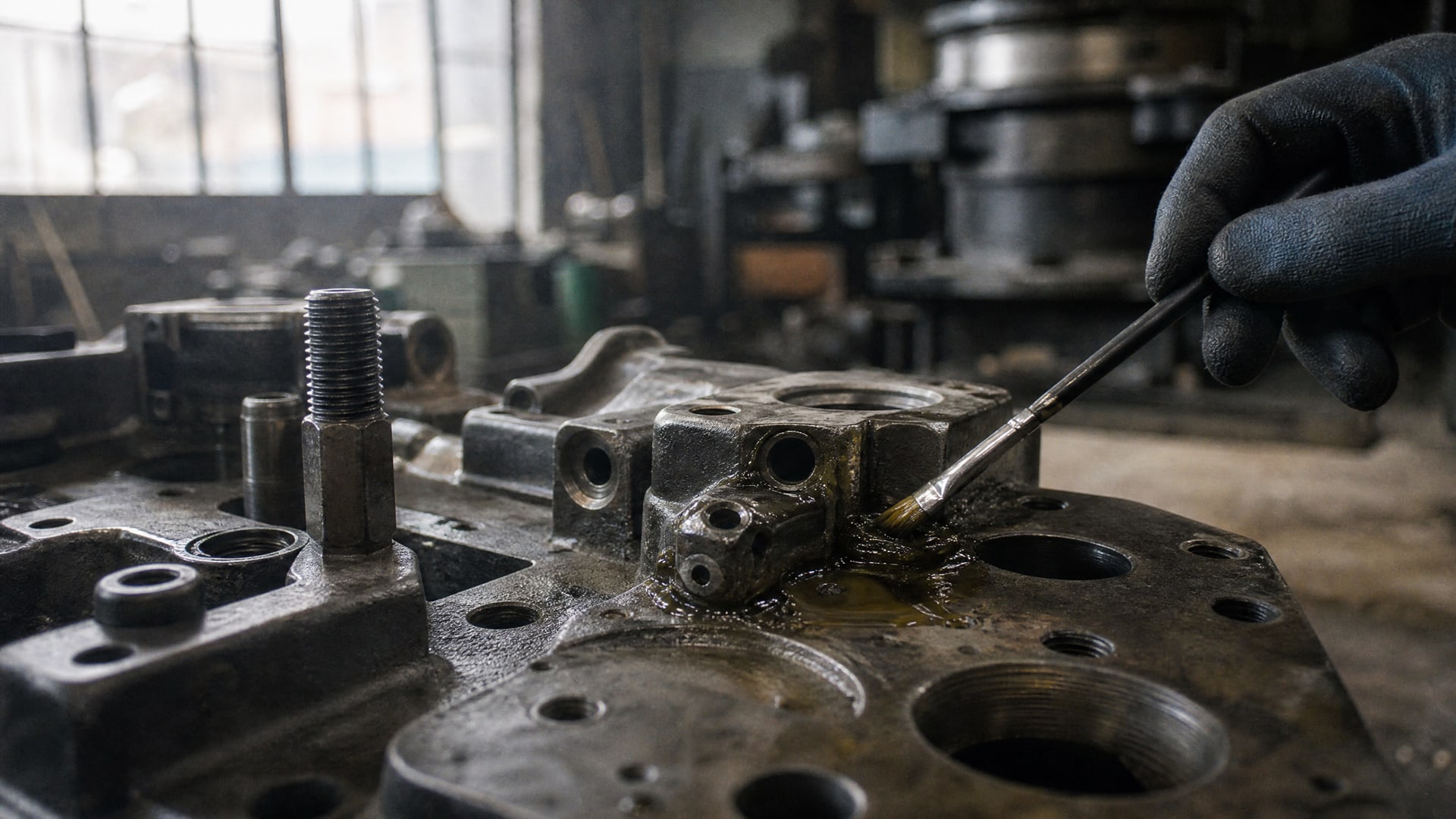

Каждое отверстие, полость или резьба - потенциальное место скопления жира, пыли и влаги. Когда покрытие наносят без полной очистки этих зон, оно не может сформировать плотное сцепление с основой. Результат: покрытие отслаивается, окисляются скрытые участки, развивается фреттинг-коррозия на зазорах.

ISO 12944-8 специально упоминает скрытые поверхности, внутренние стороны полых профилей и конструктивные детали как требующие предварительной спецификации и подготовки. Это не рекомендация, а норма. На практике в цехах, где обрабатывают такие детали, расходы на переделку из-за недостаточной подготовки превышают затраты на надлежащую технологию.

Для деталей, прошедших неправильную подготовку, износ происходит в 2–3 раза быстрее, особенно если покрытие должно работать в условиях вибрации, колебаний температуры или влажной среды. Закупщики и технические специалисты часто ищут именно эту информацию: как убедиться, что подготовка не будет слабым звеном.

Последовательность операций подготовки поверхности

Подготовка разбивается на этапы, каждый из которых решает конкретную задачу:

1. Полная обезжиривающая очистка

На первом этапе удаляют все органические загрязнения: машинное масло, консмазку, пыль, остатки металлообработки. Это делают в щелочных ваннах, органических растворителях или водоэмульсионных жидкостях. Для деталей со сложной геометрией критично, чтобы раствор проник во все отверстия и полости. Стоячие жидкости в глухих полостях мешают следующим операциям.

2. Удаление оксидов и окалины

После обезжиривания на поверхности остаются окислы железа и следы производственной обработки. Их убирают абразивоструйной или водоструйной обработкой. В технологических цепочках встречается абразивно-струйная очистка оксидом алюминия зернистостью 180–220 grit.

Для деталей с отверстиями нужна контролируемая подача абразива: слишком агрессивная обработка может забить узкие каналы осадком, а мягкая - оставит оксиды в труднодоступных местах. Здесь предпочтительнее водоструйная очистка, если геометрия позволяет.

3. Формирование шероховатости и фосфатирование

Целевая шероховатость установлена на уровне Ra не выше 1,25 мкм. Эта величина обеспечивает хорошее сцепление покрытия с основой, но не создает пор, где могли бы скапливаться загрязнения.

Для стальных деталей часто применяют фосфатирование по DOD-P-16232 Type M или Z, Class 3 как промежуточный конверсионный слой. Фосфатная пленка улучшает адгезию и защищает от локальной коррозии. Этот слой особенно полезен для деталей, которые будут храниться или дольше ждать нанесения финального покрытия.

4. Сушка и удаление влаги из полостей

Это критический момент для сложной геометрии. Влага в отверстиях и полостях не видна, но она разрушает адгезию и вызывает вздутие покрытия после нанесения. Сушку выполняют:

• Горячим воздухом не ниже 50 °C - направляют потоком в направлении отверстий и полостей.

• Сухим азотом - для особо критичных случаев и герметичных полостей.

Сушка должна быть полной, а не поверхностной. Для деталей с глубокими отверстиями требуется 30–60 минут обработки.

5. Маскирование и контроль готовности

Перед нанесением защищают участки, где покрытие недопустимо: посадочные поверхности, резьбы, сопряжения. Маскирование планируют заранее, чтобы избежать наплывов и потеков в критичных зонах.

Готовность поверхности проверяют практическим тестом: при протирке белой чистой тканью не должно остаться следов окисления, грязи или масла. Если отпечатки видны - деталь еще не готова.

Особенности обработки технологических отверстий и полостей

Технологические отверстия и полости - главный вызов при подготовке деталей сложной геометрии.

Они часто остаются без внимания при планировании технологии, что приводит к браку.

Проблемы при недостаточной очистке отверстий

Если отверстие остается загрязненным, покрытие на его внутренних стенках не прилипает плотно. При работе детали в условиях вибрации или температурных колебаний грязь под слоем начинает преобразовываться в абразив, разрушающий как само покрытие, так и основной металл. Особенно это проявляется во фреттинг-коррозии на сопрягаемых поверхностях.

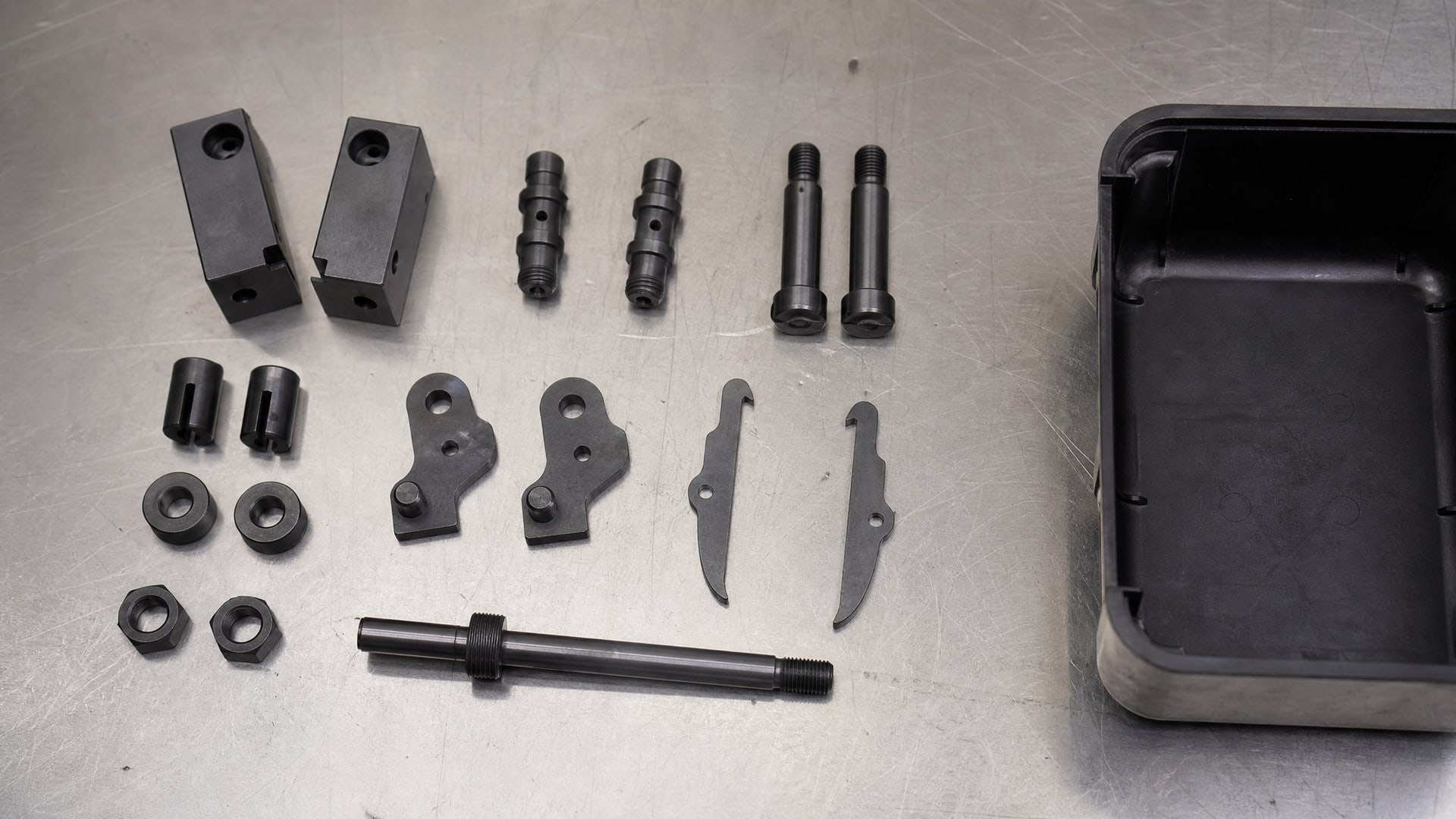

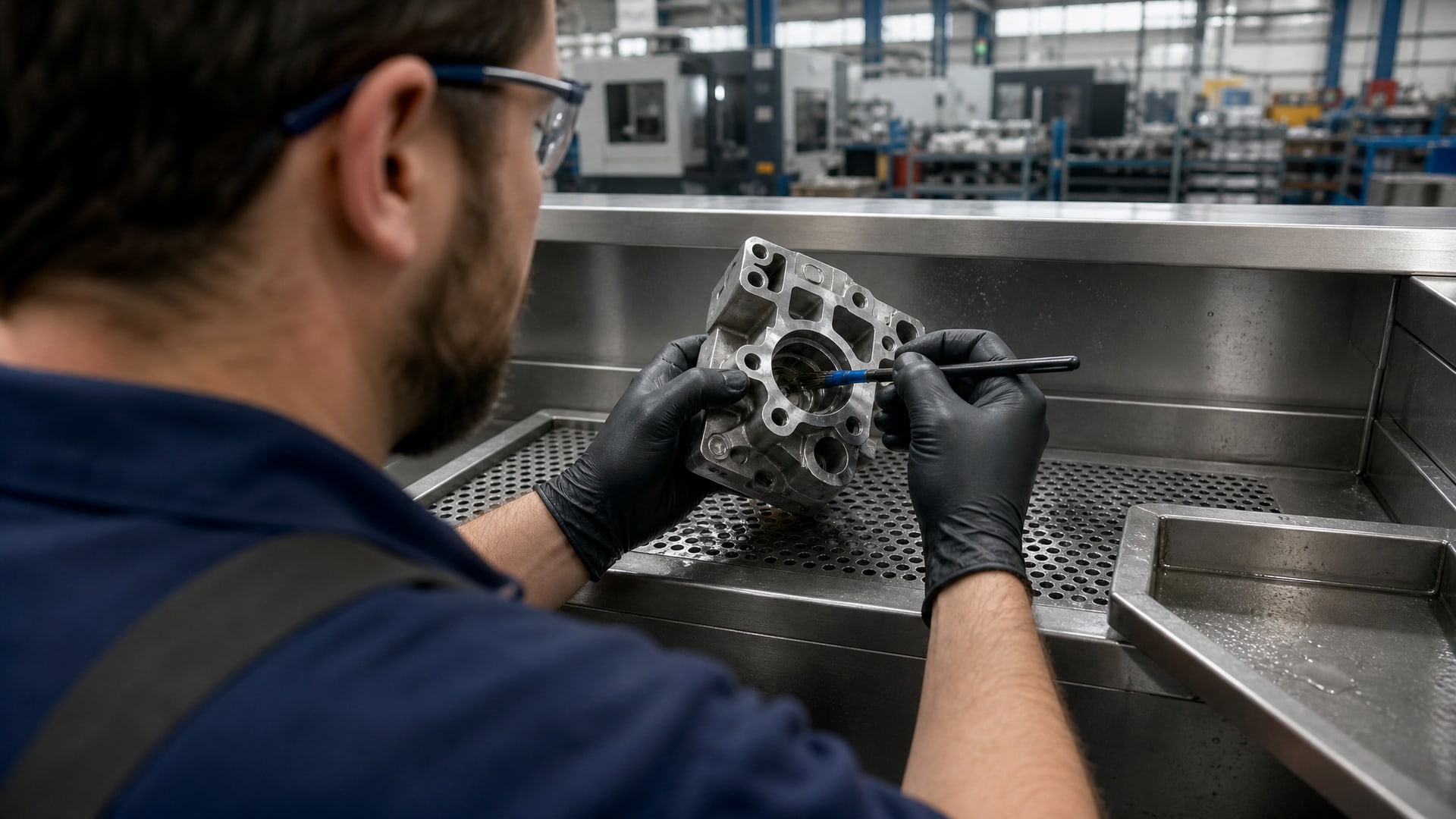

Практика очистки глубоких и узких каналов

Для деталей с глубокими или узкими каналами используют:

• Ультразвуковую очистку в ванне - эффективна для мелких частиц, но требует правильного подбора жидкости.

• Циклическую продувку сжатым воздухом - быстро удаляет крупные загрязнения, но может оставить пыль в зазорах.

• Прямую промывку под давлением после каждого этапа - гарантирует доставку промывающей жидкости в глубину.

Опыт показывает: чем сложнее геометрия, тем важнее повторять промывку несколько раз, меняя направление и давление.

Сушка внутренних полостей

После промывки вода или растворитель остаются в отверстиях и полостях. Просушить их воздухом комнатной температуры невозможно - влага испаряется слишком медленно.

Рекомендуемый метод: горячий воздух не ниже 50 °C направляют под давлением во все отверстия, позволяя воздуху проходить через всю деталь. Для герметичных полостей применяют сухой азот с контролем влажности на выходе.

Время сушки зависит от размера детали: для мелких деталей -20–30 минут, для крупных с глубокими полостями -60–90 минут.

Сроки между операциями и хранение перед нанесением

Один из главных источников брака - длительное хранение подготовленной детали перед нанесением покрытия.

ISO 12944-3 не дает жестких рамок для твердосмазочных покрытий, но практические рекомендации ясны: нанесение необходимо выполнить в течение 8 часов после подготовки.

Почему это критично? После очистки и фосфатирования поверхность активна - она быстро реагирует с кислородом воздуха и влагой, восстанавливая оксидный слой. Даже при благоприятных условиях хранения (сухое помещение, отсутствие циркуляции воздуха) за 24 часа качество подготовки снижается заметно.

Если деталь не нанесена в установленный срок, ее нужно перепроверить: осмотреть на предмет ржавчины, пыли, конденсата. При малейших сомнениях - повторить локальную очистку.

Для длительного хранения подготовленных деталей (более суток) применяют консервирующие масла или герметичные упаковки с осушителем. Но это усложняет процесс и требует дополнительной обезжиривающей промывки перед нанесением.

Типовые ошибки и как их избежать

Ошибка 1: Недооценка видимо чистой поверхности

Поверхность выглядит чистой, но это не означает, что она готова. Оксиды железа на поверхности незаметны невооруженным глазом, а в отверстиях может остаться влага. Решение: не опираться только на визуальный контроль, проводить тест с белой тканью, а для критичных деталей - использовать приборы контроля влажности в полостях.

Ошибка 2: Пропуск сушки глубоких отверстий

Закупщики часто ограничиваются поверхностной сушкой горячим воздухом, не направляя его внутрь отверстий. Результат: влага остается в полостях, и покрытие вздувается при полимеризации. Решение: использовать направленный горячий воздух или азот с контролем влажности на выходе.

Ошибка 3: Слишком агрессивная абразивная обработка

Абразив зернистостью 80–120 grit хорошо удаляет оксиды, но на мелких отверстиях может забить входное сечение абразивной пылью. Решение: для деталей со сложной геометрией выбирать зернистость 180–220 или переходить на водоструйную обработку.

Ошибка 4: Превышение толщины покрытия

Рабочий диапазон толщины твердосмазочного покрытия -5–20 мкм. Попытки нанести слой толще приводят к растрескиванию при отверждении и последующему отслаиванию. Решение: контролировать толщину толщиномером после каждого нанесения, применять несколько тонких слоев вместо одного толстого.

Ошибка 5: Отсутствие маскирования

Если не защитить посадочные поверхности и резьбы, покрытие залезет в зазоры, и деталь не соберется. Решение: использовать специальные маски, пробки, клейкую ленту; проверить маскирование визуально перед нанесением.

Ошибка 6: Игнорирование стандартной схемы очистки

Некоторые производства пропускают фосфатирование, считая его лишним. На короткой дистанции это экономит время, но адгезия страдает. Решение: придерживаться полной схемы: обезжиривание → абразивная обработка → фосфатирование → сушка, особенно для деталей, работающих в условиях вибрации или влажности.

Контроль после полимеризации

Качество подготовки проявляется только после того, как покрытие полимеризовалось.

Контроль включает:

Адгезия: тест перекрестного надреза по ГОСТ или ISO 2409 - в критичных местах покрытие не должно отслаиваться от надреза.

Равномерность пленки: визуальный осмотр и измерение толщины толщиномером в 5–7 точках детали. Отклонения более ±5 мкм указывают на неровности подготовки.

Отсутствие вздутия и дефектов: при полимеризации неправильно высушенные полости проявляют себя как пузырьки и впадины в покрытии.

Поведение в испытаниях на износ: если покрытие проводится в производство, обязательны испытания на трение, абразивный износ и коррозионную стойкость.

Для деталей, прошедших неправильную подготовку, часто видны дефекты именно в отверстиях и полостях: там, где ремонт наиболее сложен. На этом этапе переделка стоит дороже, чем правильная подготовка с первой попытки.

Чек-лист для внутреннего контроля подготовки

Используйте этот чек-лист перед нанесением покрытия:

• [ ] Деталь визуально чистая, без видимых загрязнений, ржавчины и масла.

• [ ] При протирке белой чистой тканью отпечатков грязи и окисления нет.

• [ ] Все отверстия и полости продуты горячим воздухом (не ниже 50 °C) в течение минимум 30 минут.

• [ ] Проведена абразивная или водоструйная обработка с шероховатостью не выше Ra 1,25 мкм.

• [ ] Применено фосфатирование (для стальных деталей) по DOD-P-16232 или эквивалентному стандарту.

• [ ] Маскирование установлено корректно; посадки и резьбы защищены от покрытия.

• [ ] Время от завершения подготовки до нанесения покрытия не превышает 8 часов.

• [ ] Температура в цехе 15–25 °C, относительная влажность воздуха не выше 80%.

• [ ] Оборудование для нанесения (пистолет-распылитель, ванна для погружения) чистое и откалибровано.

• [ ] Толщина покрытия контролируется толщиномером и держится в диапазоне 5–20 мкм, рабочее значение 20±5 мкм.

Для деталей с особо сложной геометрией добавьте:

• [ ] Проведена ультразвуковая очистка для мелких загрязнений в глубоких отверстиях.

• [ ] Влажность в полостях проверена приборами (гигрометр, индикаторные полоски) после сушки.

• [ ] Маска закреплена так, чтобы исключить попадание покрывающего состава в защищенные зоны при нанесении.

Часто задаваемые вопросы

Чем отличается подготовка деталей сложной геометрии от плоских поверхностей?

Основное отличие - в сушке и очистке скрытых зон. Плоская поверхность сохнет за 10–15 минут, отверстия и полости требуют 30–60 минут горячего воздуха или азота. Загрязнения в полостях видны менее явно, но влияют на адгезию так же, как на плоскости. Контроль готовности для сложной геометрии требует большей тщательности, так как риск брака выше.

Обязательно ли фосфатирование для всех стальных деталей?

Для деталей, работающих в условиях вибрации, влажности или с длительным сроком хранения перед нанесением, фосфатирование рекомендуется. Если деталь нанесена в течение 2–3 часов после абразивной обработки в сухом помещении, можно обойтись без фосфатирования, но это повышает риск локальной коррозии. Лучше придерживаться полной схемы.

Как узнать, прошла ли деталь правильную сушку во внутренних полостях?

Используйте приборы контроля влажности (гигрометр с датчиком влажности, индикаторные полоски). После сушки горячим воздухом температура в полости должна упасть до 25–30 °C, а влажность не превышать 50 %. При визуальном осмотре внутри отверстий не должно быть конденсата или влажного налета.

Что делать, если у детали сложная геометрия и нельзя направить горячий воздух во все отверстия?

Используйте сухой азот под давлением 2–3 бара, пропуская его через каждое отверстие в течение 5–10 минут. Если это невозможно, рассмотрите возможность маскирования критичных отверстий перед нанесением и их открытия после полимеризации. Для герметичных полостей может потребоваться вспомогательное технологическое отверстие для сушки.

Какая максимальная толщина твердосмазочного покрытия допустима для деталей со сложной геометрией?

Максимальная толщина -20 мкм, рекомендуемое значение 20±5 мкм. Увеличение толщины приводит к растрескиванию при отверждении, особенно в местах с резкой сменой геометрии (кромки, переходы). Лучше наносить несколько тонких слоев вместо одного толстого.

Заключение

Подготовка деталей сложной геометрии к нанесению твердосмазочных покрытий - это не просто последовательность операций, а система контроля, которая начинается с полной очистки и заканчивается проверкой адгезии после полимеризации. Каждый шаг - обезжиривание, абразивная обработка, фосфатирование, сушка внутренних полостей и маскирование - решает конкретную задачу и влияет на долговечность и надежность покрытия.

Главная сложность заключается в том, что дефекты подготовки проявляются не сразу, а в процессе эксплуатации: покрытие начинает отслаиваться через несколько месяцев, или во влажной среде развивается коррозия под слоем. Чтобы избежать этого, придерживайтесь полной технологической схемы, не пропускайте сушку отверстий и полостей, соблюдайте сроки между операциями и используйте чек-лист перед каждым нанесением. При наличии сомнений - проведите локальный контроль: протрите тканью, посмотрите на влажность, измерьте шероховатость. На практике, закупщики и технические специалисты, однажды наладившие этот процесс, видят падение брака на 70–80 % и возрастание гарантийного ресурса деталей вдвое.
