Подбор покрытий для пищевых насосов: требования к износостойкости и коэффициенту трения

Выбор правильного покрытия для узлов скольжения пищевого насоса - это не просто вопрос низкого трения, а комплексное решение, которое уравновешивает коэффициент трения, износостойкость, химическую стойкость и совместимость со смазкой. На выбор материала влияют условия работы: влажная среда, абразивные примеси, частые мойки, перепады температур. Инженеры и снабженцы часто опираются на справочные таблицы коэффициентов трения материалов, но эти цифры дают полную картину только в сочетании с реальными условиями эксплуатации.

Статья раскрывает, как соотносятся коэффициенты трения скольжения для разных пар материалов, почему один параметр не гарантирует качество всей пары, и по каким критериям выбирать покрытие и антифрикционный материал для надежной работы пищевого оборудования.

Коэффициенты трения: справочные данные и их применение

Базовые цифры из справочников показывают широкий диапазон значений коэффициента трения скольжения в зависимости от пары материалов и условий:

• Сталь–сталь: 0,57–0,65 в сухом состоянии; 0,09–0,12 при смазке.

• Сталь–бронза: 0,35–0,45 в сухом состоянии; 0,10–0,15 при смазке.

• Сталь–PTFE: 0,04–0,15 в зависимости от источника и условий скольжения.

• Сталь–UHMWPE (СВМПЭ): 0,05–0,10 в сухом состоянии.

• Сталь–PEEK: 0,25–0,30 в сухом состоянии; 0,12–0,20 при смазке.

Эти числа - отправная точка, но их нельзя напрямую переносить на конкретный насос. Справочные данные получены в контролируемых условиях лаборатории, тогда как в производстве на коэффициент трения влияют шероховатость поверхности, влажность, наличие абразива, температура и режим смазки. Одна и та же пара материалов покажет разный коэффициент в сухом и смазанном состоянии, при нагреве и охлаждении, в присутствии воды и солей.

Математически коэффициент трения определяется через отношение силы трения к нормальной нагрузке: μ = F(тр) / N. Этот параметр позволяет инженеру прогнозировать энергопотери в узле скольжения и оценивать нагрузку на привод.

Коэффициенты трения скольжения материалов: таблица и ее интерпретация

Для наглядного сравнения разных пар материалов удобна таблица коэффициентов трения различных материалов:

Интерпретация таблицы требует понимания условий ее применения. Для пищевых насосов строки со смазкой дают более реалистичную картину: узел постоянно смазывается и, как правило, подвергается мойке. При этом коэффициент трения скольжения таблицы материалов показывает, что даже в смазанном состоянии разные пары дают разные результаты: PTFE остается низким (0,04–0,12), а PEEK требует более тщательного контроля толщины и чистоты смазочной пленки.

Важно помнить, что таблица коэффициентов трения для различных материалов не учитывает абразив, который может попасть в зазор. В пищевой среде это не редкость: кристаллы соли, остатки моющих средств, микрочастицы окисления - все это ведет себя как абразив и может поднять коэффициент трения на 30–50 %. Поэтому контроль чистоты поверхности и фильтрацию смазки в пищевых насосах недооценивать не стоит.

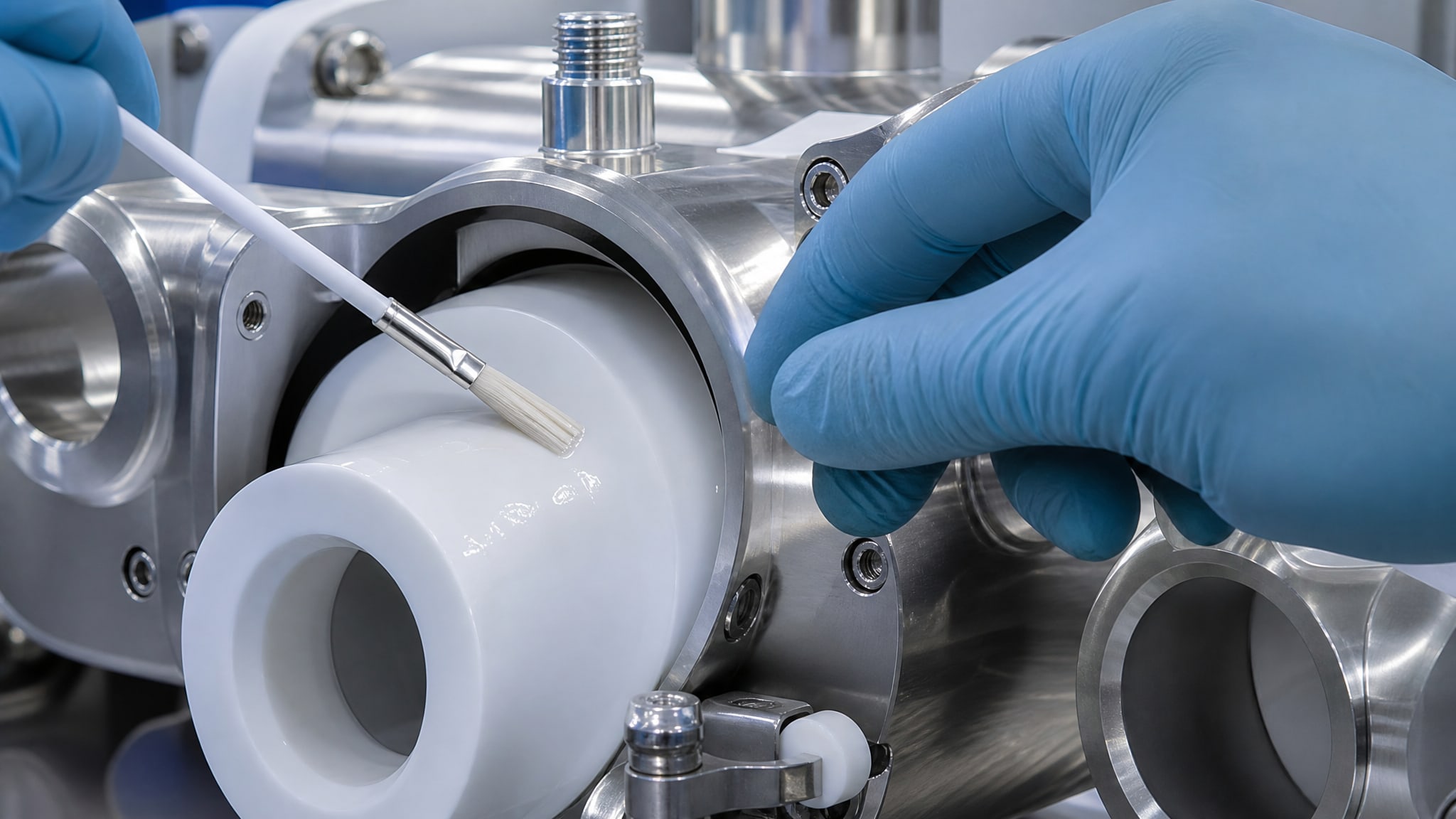

Материалы с низким коэффициентом трения: выбор для пищевого насоса

Материалы с низким коэффициентом трения - это прежде всего полимеры и композиты на основе фторопласта (PTFE) и сверхвысокомолекулярного полиэтилена (UHMWPE).

Они привлекают кратким диапазоном трения:

• PTFE-композиты: коэффициент трения 0,05–0,15, рабочая температура до 260 °C.

• UHMWPE: коэффициент трения 0,10–0,15, хорошая износостойкость в абразивных средах.

• Антифрикционные пластики группы PTFE: коэффициент трения 0,04–0,08 в сухом состоянии.

Для пищевого насоса выбор материала с низким коэффициентом трения должен совпадать с тремя дополнительными требованиями:

1. Адгезия покрытия к стали - полимерный слой не должен отслаиваться под нагрузкой или при вибрации. Слабая адгезия приводит к вздутию и отколу покрытия, что моментально увеличивает трение и ускоряет износ.

2. Совместимость со смазкой - низкий коэффициент трения PTFE теряется, если использована несовместимая смазка, которая вызывает набухание или размягчение полимера.

3. Устойчивость к вымыванию - в условиях частой мойки и воздействия воды и щелочных растворов тонкий слой низкотрущего покрытия может деградировать.

Для уплотнений пищевого оборудования, таких как насосы, рекомендуется проверить совместимость любого покрытия с пищевой смазкой, которая используется на участке: силиконовые, литиевые и полимерные смазки по-разному взаимодействуют с покрытиями. Одно из проверенных решений для защиты уплотнений при холодных пусках и вибрационном фреттинге - использование пищевой смазки NSF H1, которая не только снижает коэффициент трения в паре, но и препятствует микродвижениям и корозии стального основания.

Твердосмазочные покрытия: адгезия, износостойкость и температурный диапазон

Твердосмазочные покрытия - это тонкие слои (от 5 до 50 микрон) на основе PTFE, MoS₂, графита и бора, которые наносятся на стальную подложку и служат для снижения трения на длительный период.

Главное отличие от пластичной смазки в том, что твердосмазочное покрытие остается на месте и не требует периодического переподнесения.

Коэффициент трения скольжения таблица материалов показывает, что графитсодержащие бронзы держат коэффициент на уровне 0,12–0,18 при температурах до 350 °C. Это хорошо для высокотемпературных приложений, но для пищевого насоса, работающего в диапазоне -20 до +150 °C, такой материал неэкономичен.

Адгезия покрытия стали - ключевой параметр, который часто упускают при выборе. Плохая адгезия означает:

• Отслаивание покрытия при вибрации или ударе.

• Увеличение коэффициента трения по мере стирания слоя.

• Попадание частиц покрытия в смазку и превращение их в абразив.

• Ускоренный износ и повышение температуры в узле.

Для пищевых насосов твердосмазочные покрытия выбирают только если:

• Насос работает в агрессивной среде (кислоты, щелочи высокой концентрации), где пластичная смазка быстро деградирует.

• Узел скольжения испытывает высокие скорости или нагрузки, требующие стабильного коэффициента трения на весь срок службы.

• Конструкция узла не позволяет часто пополнять смазку (герметичные подшипники скольжения).

Проверка адгезии проводится по методу перекрестного разреза или испытанием на отслаивание; для пищевого применения требуется, чтобы слой выдерживал испытания ASTM B733 или аналогичные стандарты на адгезию к стали.

Требования к коэффициентам трения скольжения разных материалов в пищевой среде

Пищевая среда предъявляет особые требования к материалам узлов скольжения.

Вода, соли, щелочные растворы и кислоты создают условия, при которых коэффициент трения может скачком измениться:

• Вода снижает адгезию смазки к стали, увеличивая реальный коэффициент трения по сравнению со справочным.

• Щелочные растворы (рН 10–14) размягчают полиамиды и некоторые композиты, меняя их механические свойства и трение.

• Кислоты (рН 2–5) вызывают коррозию стальной подложки под покрытием.

• Абразивные примеси (остатки продукта, соль) превращаются в режущие частицы между рабочими поверхностями.

В результате реальный коэффициент трения скольжения разных материалов в пищевом насосе может быть на 20–50 % выше справочного.

Для подшипников скольжения в пищевой промышленности рекомендуют пары нержавеющая сталь–PTFE с пищевыми смазками. Это сочетание дает:

• Коэффициент трения 0,05–0,12 при смазке (стабильность).

• Устойчивость PTFE к кислотам и щелочам.

• Коррозионную стойкость нержавеющей стали.

• Совместимость с допущенными для пищи смазками.

При выборе смазки для такой пары учитывайте, что пищевая смазка имеет коэффициент трения в диапазоне 0,10–0,15. Это выше, чем у минеральных масел, но допустимо, так как снижает нагрузку на привод менее чем на 20 % и компенсируется безопасностью и стабильностью в долгосрочной эксплуатации.

Материалы с высоким коэффициентом трения: когда они необходимы

Материалы с высоким коэффициентом трения (0,35–0,50 и выше) редко выбирают намеренно, но они возникают в двух случаях:

1. Неправильный подбор: материал или смазка несовместимы, покрытие повреждено, на поверхность попал абразив.

2. Конструктивная необходимость: требуется высокая фрикция для передачи момента (фрикционные пары в вариаторах, муфтах сцепления). Для пищевых насосов этот случай исключительно редок.

Высокий коэффициент трения ведет к:

• Перегреву узла и возможному расплавлению смазки.

• Повышенному износу и коротким интервалам переподнесения смазки.

• Увеличению нагрузки на электромотор.

Если в эксплуатации обнаружен неожиданный рост коэффициента трения, проверьте:

• Чистоту смазки - абразив в смазке резко повышает трение.

• Совместимость материалов - покрытие может быть несовместимо со смазкой.

• Состояние поверхности - коррозия, окисление или остатки старой смазки.

• Давление и температуру - сверхнормативное давление может вызвать скачок трения и деформацию полимера.

Часто задаваемые вопросы

Чем отличается коэффициент трения скольжения от коэффициента трения качения?

Трение скольжения - это сопротивление, возникающее при движении одной поверхности по другой без вращения (как в подшипниках скольжения, уплотнениях насоса). Трение качения - это сопротивление при вращении тел (шарикоподшипники). Коэффициент качения на 10–100 раз ниже, чем скольжения. Для пищевых насосов с осевым или радиальным движением ротора важна именно таблица коэффициентов трения скольжения.

Почему коэффициент трения в таблице отличается от реального в насосе?

Справочные значения получены при стандартных условиях: гладкие поверхности, чистая смазка, комнатная температура, малая нагрузка. В реальности на результат влияют шероховатость, абразив, вода, щелочи, вибрация и перепады температур. Реальный коэффициент может быть на 20–60 % выше справочного.

Как выбрать материал, если его нет в стандартной таблице коэффициентов трения материалов?

Сначала определите пару материалов (например, нержавеющая сталь и неизвестный полимер). Затем найдите похожие пары в справочниках - часто новые композиты имеют свойства, близкие к известным материалам (PTFE, PEEK, UHMWPE). Попросите у производителя техническое описание (TDS) с данными по трению и совместимости со смазками. Проведите испытание на совместимость со своей смазкой перед закупкой больших партий.

Какой коэффициент трения считается нормальным для пищевого насоса?

Для пищевого насоса с пластичной смазкой нормальный диапазон -0,08–0,15. Если измеренное значение выше 0,20, проверьте состояние смазки, чистоту поверхностей и совместимость материалов. Если ниже 0,05, убедитесь, что датчик трения работает корректно и смазка не вымывается.

Насколько коэффициент трения скольжения таблица материалов влияет на срок службы насоса?

Коэффициент трения прямо связан с износом через энергию трения: чем выше трение, тем больше тепла и быстрее стирается материал. Однако износ зависит и от твердости, и от совместимости, и от качества смазки. Низкое трение хорошо снижает нагрев, но не гарантирует долгий срок, если покрытие плохо прилипает к стали или материал несовместим с окружающей средой.

Заключение

Коэффициент трения материалов - это не волшебное число, а справочный параметр, который становится полезным только в контексте полной системы: подложки, смазки, условий, нагрузки и технологии нанесения. Таблица коэффициентов трения скольжения материалов показывает потенциал, но реальный результат зависит от адгезии покрытия стали, совместимости со смазкой, чистоты поверхности и условий мойки.

Для пищевых насосов оптимальный выбор обычно лежит в диапазоне коэффициентов трения 0,08–0,15 со смазкой, материалах PTFE или UHMWPE на нержавеющей стали и пищевыми смазками NSF H1. Прежде чем закупить покрытие или переподсмазочное оборудование, проверьте совместимость материалов со своей смазкой, проведите испытание на адгезию и убедитесь, что выбранная система выдержит вашу влажность, температуру и абразивность среды. При таком комплексном подходе коэффициент трения останется стабильным, износ предсказуем, а насос проработает весь назначенный срок.
