Отслаивание покрытия двигателя: что считается нормой и когда нужна замена

Поршневые покрытия - это не календарный срок, а результат взаимодействия конструкции, режима работы двигателя и качества нанесения. Говорить об отслаивании покрытия без учета условий эксплуатации некорректно: одно и то же покрытие может прослужить 100 тысяч циклов при корректной смазке и полусухом трении или вообще выйти из строя через несколько тысяч, если в камере сгорания превышен расход топлива или нарушен тепловой режим.

Статья разбирает, как на самом деле устанавливается норма для поршневых покрытий: какие параметры берут в расчет инженеры, почему испытательные данные не гарантируют реальный ресурс, и на какие признаки смотреть при оценке состояния. Материал предназначен для технических специалистов и закупщиков, которые выбирают покрытие не по маркетинговому обещанию, а по фактическим параметрам и режимам работы оборудования.

Как устанавливается норма для поршневых покрытий

Для поршневых деталей и колец нет единого справочного ГОСТа со сроком "норма -50 тысяч часов".

Вместо этого норма задается через набор параметров, которые инженер должен проверить при диагностике. Например, в технических условиях на ремонт поршневых колец компрессорных установок указано, что кольца подлежат замене, если износ превышает 30% первоначальной толщины. Периодичность проверки при этом зависит от режима: при давлении нагнетания выше 150 кПа проверка требуется при каждом среднем ремонте, а в особо тяжелых условиях - даже при текущем ремонте.

Такой подход отражает принцип, что "норма" - это не сроком, а состояние, соответствующее техническому допуску. Для поршневого покрытия норма означает: адгезия сохранена, нет видимых трещин и отслоений, износ укладывается в пределы, установленные испытаниями или рабочей документацией конкретного покрытия.

Роль режима трения в определении норма

Режим трения - главный фактор, который либо вписывает ресурс в теоретический прогноз, либо резко его сокращает. В материалах по поршневым кольцам отмечено, что при полусухом трении полная выработка колец может произойти за несколько тысяч километров пробега двигателя. Это происходит потому, что в узле отсутствует масляная пленка достаточной толщины, и контакт металла с металлом приводит к интенсивному износу.

Испытания антифрикционных покрытий обычно проводят в условиях, близких к оптимальным: сухое трение, четко заданное контактное давление (например, 550 МПа), возвратно-поступательное движение, контролируемая температура. В таких условиях качественное покрытие может отработать 310 тысяч циклов без видимой деградации. Однако в реальной эксплуатации режим часто отличается: температура колеблется, смазка распределяется неравномерно, возникают перегрузки. Поэтому инженеры принимают испытательные данные как верхнюю границу, а не гарантию.

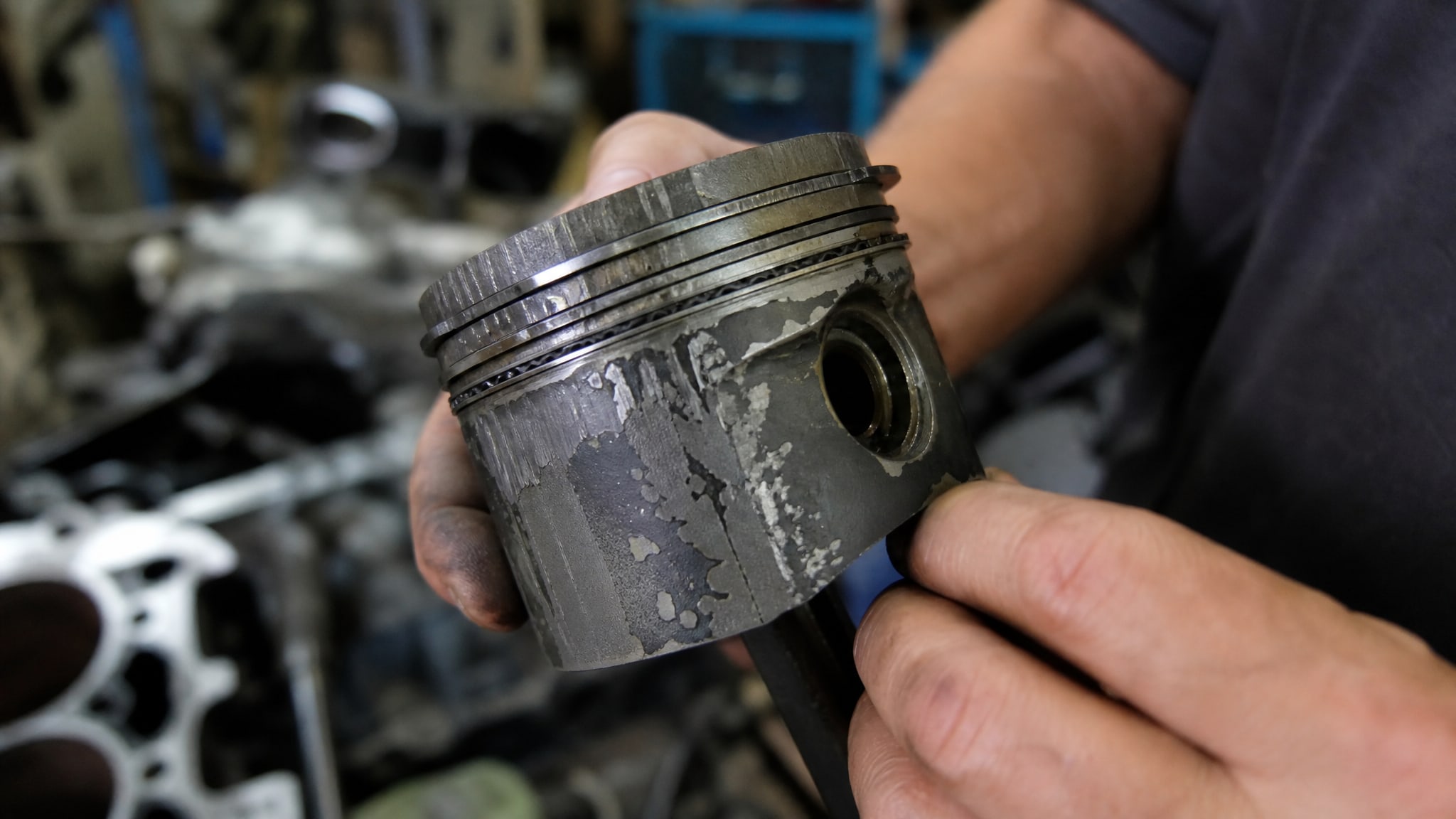

Основные причины отслаивания и преждевременного износа

Отслаивание поршневого покрытия редко случается просто так.

Если покрытие отлетело или потеряло адгезию, нужно сначала проверить режим работы двигателя, а не сразу считать, что производитель выпустил брак.

Нарушения режима сгорания

Избыток топлива в камере сгорания - одна из основных причин радиального износа колец и повреждения покрытий поршней. Когда топливо сгорает неполно, давление в цилиндре падает, смазка вымывается, и кольцо или поршень начинают работать в полусухом трении. За несколько тысяч циклов адгезия может ослабнуть, и покрытие начнет отслаиваться.

Плохое самовоспламенение и низкое качество топлива также приводят к неполному сгоранию. В этом случае в камере накапливаются углеродистые отложения, которые изменяют тепловой режим и местные давления, ускоряя деградацию покрытия.

Нарушение смазки и тепловой режим

Если в поршневой узел не поступает смазка или поступает в недостаточном количестве, контактное давление повышается эффективно, а смазывающий слой пропадает. Покрытие, рассчитанное на работу под маслом, начинает трещать. Аналогично перегрев (выше +260 °C) может привести к размягчению полимерных компонентов покрытия и потере сцепления.

Качество подготовки поверхности и отверждения

Если перед нанесением поверхность не очищена должным образом, покрытие не сможет нормально адгезировать. Также критично соблюдение режима отверждения: при полимеризации при +170 °C процесс длится 20 минут, при комнатной температуре -12 часов. Если нарушить этот режим, покрытие не наберет необходимую твердость и адгезию, и под нагрузкой начнет расслаиваться намного раньше.

Технические параметры, которые определяют норму

На практике "норма" для поршневого покрытия описывается через набор технических показателей, которые инженер может проверить или оценить.

Давление, температура и количество циклов

В материалах по антифрикционным покрытиям для деталей двигателей указывается, что рабочий диапазон большинства полимерных и керамических покрытий составляет от -70 до +260 °C. Это не означает, что покрытие одинаково работает во всем диапазоне: при -70 °C оно может быть хрупким, а при +260 °C начинает размягчаться. Норма предполагает работу в пределах этого диапазона, но при стабильном, а не колеблющемся режиме.

Для контактного давления справочное значение составляет 550 МПа; при таких условиях и сухом трении качественное покрытие выдерживает 310 тысяч циклов. Это не означает, что при давлении 600 МПа покрытие выйдет из строя через цикл; это означает, что с повышением давления ресурс сокращается по степенному закону, и проектировщик должен это учесть.

Твердость как косвенный показатель нормы

Для уплотняемых узлов (типа поршневых колец компрессоров) норма твердости зависит от давления нагнетания: при давлении менее 50 кПа допускается твердость 180–240 HB, при 50–100 кПа -200–240 HB, при давлении выше 100 кПа -210–240 HB. Это показывает, что твердость сама по себе не гарантирует долговечность; она должна быть сопряжена с режимом работы.

Например, слишком мягкое покрытие (ниже 180 HB) при высоком давлении будет деформироваться и быстро износится, даже если адгезия была идеальной. Слишком твердое покрытие (выше 240 HB) может оказаться хрупким и пойти трещинами при вибрации. Норма - это диапазон, оптимизированный под конкретный режим.

Несущая способность и абсолютные пределы

Антифрикционное покрытие имеет верхнюю границу несущей способности, которая не может быть превышена без риска разрушения. Например, для популярных антифрикционных полимеров эта граница составляет около 12 500 Н. Если на поршень ляжет нагрузка выше, покрытие треснет независимо от того, сколько часов оно уже проработало.

Как отличить норму от брака: признаки и критерии

На практике техник или инженер должен понять, является ли состояние покрытия нормальным или требует замены.

Вот основные признаки.

Видимые дефекты и адгезия

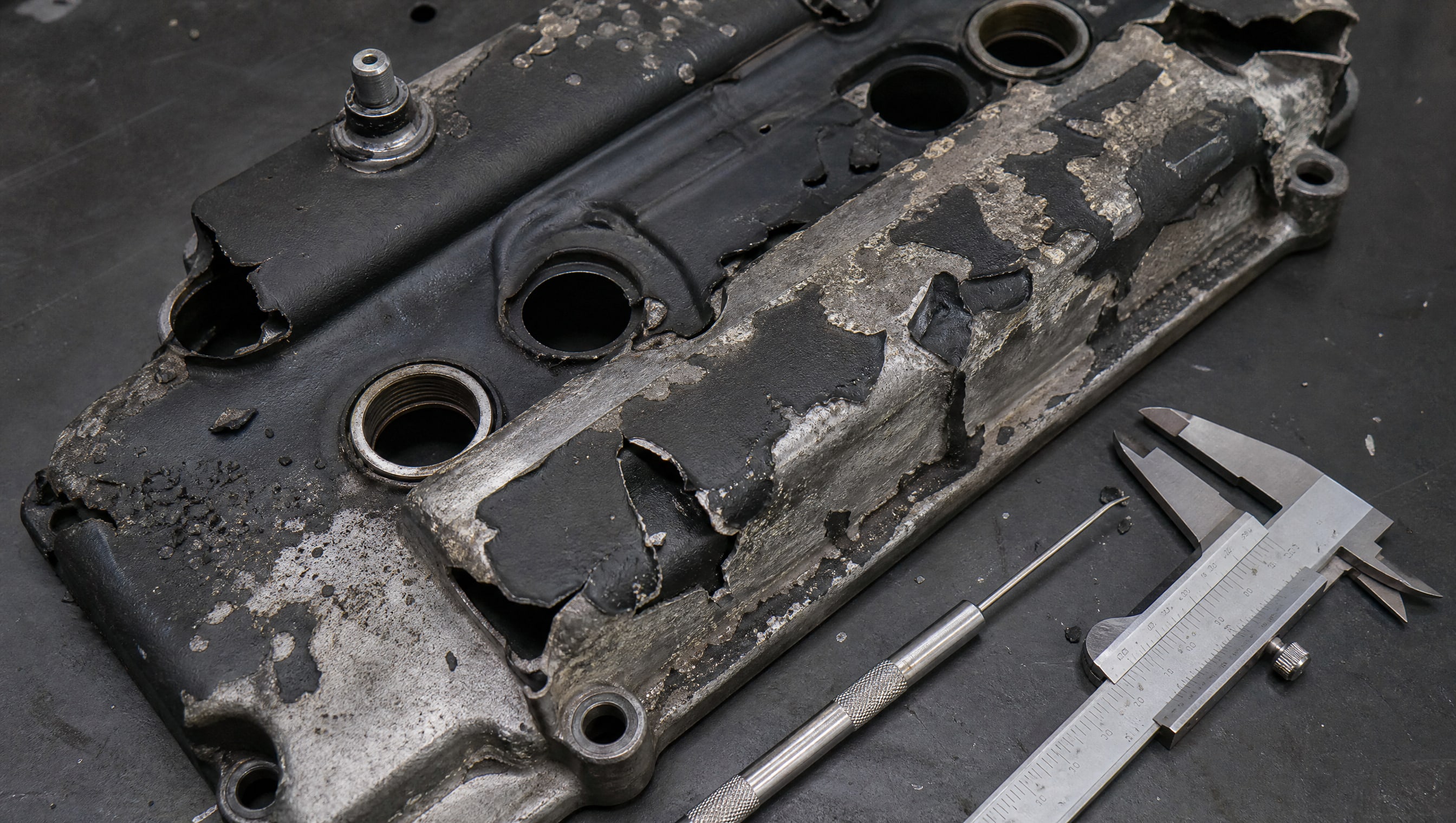

Норма - это отсутствие видимых трещин, расслоений и отслоений по краям. Если покрытие вздулось или пошло "чешуйками", это говорит о нарушении адгезии и требует замены детали. Простой тест: ногтем или пластиковой лопаткой попытаться отделить край покрытия. Если оно отходит легко, адгезия потеряна.

Микротрещины на поверхности (паттерн "паутины") в небольшом количестве могут быть признаком начального старения, но не обязательно критичны, если деталь еще функционирует нормально.

Износ и сохранение толщины

В ремонтных документах износ измеряется как процент от первоначальной толщины. Норма - это износ не более 20–30% толщины. Если покрытие истерлось более чем на половину, пора планировать замену. Измерение проводят микрометром или специальным датчиком толщины в нескольких местах поршня.

Работа двигателя без дополнительных сбоев

Практический критерий нормы - двигатель работает стабильно, без стука, перегрева, потери компрессии или масляных подтеков. Если после нанесения покрытия появились новые шумы или сразу выросли обороты холостого хода, это признак того, что адгезия была нарушена или произошла ошибка в установке.

Ресурс поршневых узлов в реальных условиях

Теория говорит одно, практика - другое.

Рассмотрим, как переводится лабораторный прогноз на язык эксплуатации.

Бытовые и полупрофессиональные двигатели

Бытовые поршневые компрессоры обычно имеют ресурс 1000–3000 часов непрерывной работы. Это не означает, что покрытие выйдет из строя через 1000 часов; это означает, что при таком ресурсе агрегата рекомендуется проведение обслуживания каждые 500 часов. Обслуживание включает очистку, проверку зазоров, замену масла и осмотр на предмет начальной деградации покрытия.

Промышленные и стационарные установки

Промышленное исполнение поршневых компрессоров может работать до 8000 часов между капитальными ремонтами. На таких установках поршни часто имеют антифрикционные покрытия, и срок их работы жестко привязан к режиму и обслуживанию. Если система смазки настроена правильно, покрытие может прослужить весь эксплуатационный цикл. Если нарушена смазка, ресурс падает на 50–70%.

Влияние эксплуатационных факторов

Согласно техническим материалам, реальный срок поршневого покрытия зависит от пяти факторов:

• качество подготовки поверхности перед нанесением;

• режим отверждения (температура и время);

• чистота и стабильность смазки в системе;

• температурный режим двигателя;

• качество топлива и полнота сгорания.

Если все пять выполнены, покрытие может отработать на полный ресурс узла (иногда заявляют "на весь ресурс детали"). Если нарушено хотя бы одно, ресурс сокращается нелинейно: нарушение смазки ускоряет износ в 3–5 раз, полусухое трение - в 10–15 раз.

Частые ошибки при оценке нормы

Закупщики и техники часто делают неправильные выводы из испытательных данных.

Вот типичные ошибки.

Ошибка 1: прямое перенесение лабораторных цифр на реальность

Если в паспорте написано "310 тысяч циклов", это не означает, что в вашем двигателе покрытие выдержит ровно 310 тысяч. Эта цифра получена при строго заданных условиях: 550 МПа давление, сухое трение, контролируемая температура, чистая поверхность. В реальности давление скачет, температура колеблется, смазка может быть загрязнена, режим может быть смешанным (сухо-граничное трение).

Ошибка 2: вывод о качестве только по твердости

"Нам предложили покрытие твердостью 250 HB - это же очень твердое, значит долговечное". На деле твердость - это только одна сторона. Для работы в низкодавлении (менее 50 кПа) твердость 180 HB может быть оптимальной, а 250 HB - лишней и даже вредной (покрытие будет хрупким и пойдет трещинами при вибрации).

Ошибка 3: игнорирование адгезии

Если покрытие плохо приклеено, его твердость и толщина не имеют значения. Оно отслоится в течение первых сотен циклов. Адгезия проверяется не "на глаз", а методом отрыва (pull-off test) или царапиной. Если адгезия менее 5 МПа, детали быть не должно на производстве.

Ошибка 4: невнимание к режиму отверждения

Многие полимерные покрытия требуют полимеризации при определенной температуре и времени. Если нанести покрытие при комнатной температуре, оно будет сохнуть 12 часов. Если попытаться использовать деталь через час, покрытие не наберет твердость и начнет стираться. Правильный режим отверждения - это не рекомендация, а требование.

Ошибка 5: предположение, что отслоение - это всегда брак поставщика

На практике отслоение может быть вызвано неправильной эксплуатацией: избытком топлива, перегревом, нарушением смазки. Перед претензией к поставщику нужно проверить сервисный журнал двигателя и режимы работы.

Как выбрать покрытие под конкретные условия

Если вы закупаете поршни или детали с антифрикционным покрытием, выбор должен быть основан не на маркетинговом обещании, а на технических параметрах вашего оборудования.

Шаг 1: определить режим трения

Будет ли в узле граничное трение (с маслом), полусухое или сухое? Это решающий фактор. Для граничного трения достаточно мягкого и хорошо адгезирующего покрытия, для полусухого требуется более твердое и износостойкое, для сухого нужно высокопрочное с хорошей несущей способностью.

Шаг 2: уточнить рабочие давление и температуру

Максимальное давление и минимальная рабочая температура - это основные параметры при подборе типа покрытия. Если давление выше 200 МПа, а температура выше +150 °C, обычные полимеры могут не подойти; понадобятся керамические или DLC-покрытия. Если давление менее 50 МПа и температура -30…+80 °C, можно обойтись полимерными покрытиями с хорошей адгезией.

Шаг 3: проверить адгезию и несущую способность в технической документации

Не просто смотрите на твердость. Потребуйте от поставщика данные по адгезии (не менее 5–8 МПа для критичных узлов), несущей способности и результатам испытаний в условиях, близких к вашим.

Шаг 4: согласовать условия нанесения и отверждения с производством

Убедитесь, что производство может обеспечить требуемый режим отверждения. Если покрытие требует полимеризации при +170 °C в течение 20 минут, а ваше производство может обеспечить только печь с максимумом +100 °C, нужно либо обновить оборудование, либо выбрать другое покрытие, которое твердеет при комнатной температуре (но дольше).

Часто задаваемые вопросы

За сколько часов/километров обычно отслаивается поршневое покрытие, если оно некачественное?

При полусухом трении и нарушении смазки некачественное покрытие (с плохой адгезией) может начать расслаиваться за 500–2000 часов работы. Качественное покрытие в тех же условиях прослужит минимум в 3–5 раз дольше. Если же режим смешанный (граничное трение с периодическим масляным питанием), хорошее покрытие может отработать 5000–10000 часов без видимой деградации.

Почему один и тот же тип покрытия на одном двигателе прослужил 2000 часов, а на другом -8000?

Две основные причины: разные режимы эксплуатации (температура, нагрузка, смазка) и разное качество подготовки и нанесения. Если на первом двигателе нарушена смазка или превышена температура, ресурс упадет в 2–3 раза. Если на втором двигателе тщательнее подготовлена поверхность и правильно соблюден режим отверждения, ресурс вырастет.

Какой критерий считать признаком того, что покрытие пора менять?

Если видны видимые трещины, отслоения по краям, или если толщина покрытия уменьшилась более чем на 30% от первоначальной, это сигнал к замене. Также если двигатель начал стучать, терять компрессию или проявились проблемы с маслом, нужно проверить состояние поршня.

Влияет ли качество топлива на ресурс покрытия?

Да, сильно влияет. Низкое качество топлива, плохое самовоспламенение и неполное сгорание приводят к избытку углеродных отложений и нарушению теплового режима. Это ускоряет деградацию покрытия на 30–50%. Поэтому регулярная очистка форсунок и контроль качества топлива - это часть профилактики долговечности поршней.

Может ли хорошее покрытие отслоиться из-за ошибки при монтаже?

Да. Если при установке поршня допущены царапины, перекосы или нарушена чистота, адгезия может ослабнуть. Также если при транспортировке или хранении деталь подвергалась вибрации или механическим ударам, микротрещины на покрытии могут привести к отслоению в процессе работы.

Заключение

Отслаивание поршневого покрытия редко случается "просто так". Норма для такого покрытия - это не цифра в годах или часах, а сочетание состояния (адгезия, отсутствие видимых дефектов, износ не более 20–30%) и режима работы (стабильное давление, температура в диапазоне, нормальная смазка, полное сгорание топлива).

Если вы столкнулись с преждевременным отслоением, сначала проверьте журнал эксплуатации, режим работы двигателя, качество смазки и топлива. Часто виновата не поставщик покрытия, а нарушение условий эксплуатации. При выборе нового покрытия ориентируйтесь не на маркетинговые обещания, а на технические параметры вашего оборудования: давление, температуру, режим трения, требуемую адгезию. Согласуйте с производством условия нанесения и отверждения - это столько же критично, сколько выбор самого типа покрытия.
