Особенности тестирования смазочных материалов на трибометре в сочетании с климатической камерой

Триботехнические испытания в контролируемых условиях - это ключевой этап разработки и подтверждения качества смазочных материалов. Когда смазка должна работать при низких температурах, в условиях высоких нагрузок или в агрессивной среде, одних лабораторных анализов недостаточно. Трибометр в сочетании с климатической камерой позволяет одновременно воспроизводить механические нагрузки, контролировать температуру, влажность и чистоту воздуха, оценивая поведение смазки в реальных условиях эксплуатации. Техники, инженеры и закупщики должны понимать, как эти методы работают, какие параметры измеряют и как результаты влияют на выбор смазочного материала для конкретного оборудования.

Статья раскрывает суть триботестирования, объясняет роль климатической камеры, рассказывает о стандартных показателях и режимах испытаний, а также показывает, почему смазки с дисульфидом молибдена часто выбирают для проверки именно на таких комплексных установках.

Назначение триботестирования и роль климатической камеры

Триботестирование - это изучение поведения смазочных материалов под механической нагрузкой при контролируемых условиях.

Основная задача: предсказать ресурс узла трения, выявить недостатки формулы еще до промышленного производства и сравнить несколько вариантов смазок в единых условиях. Без триботеста результаты анализов (вязкость, кислотное число, температура каплепадения) дают только общее представление о качестве; реальное поведение под нагрузкой неизвестно.

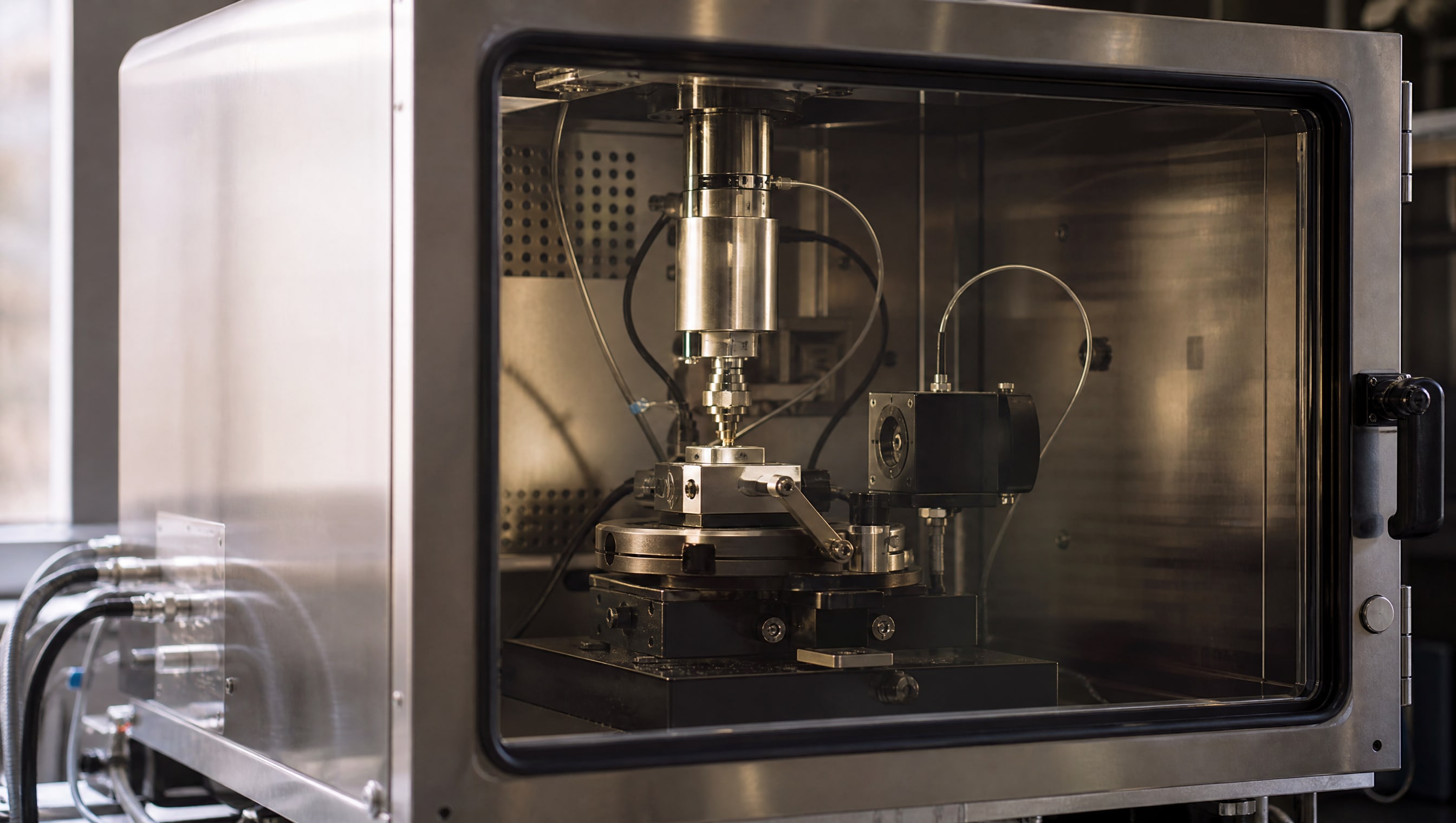

Климатическая камера расширяет возможности трибометра. Она позволяет воспроизводить температуру, влажность, абразив и исключать попадание посторонних частиц в зону трения. Для смазок, которые должны работать при низких температурах, это критично: камера охлаждает образцы до требуемой температуры, и механизм трибометра одновременно прикладывает нагрузку и скольжение. Результат: тестер получает данные о том, как смазка текет, держится на поверхности и смазывает именно в холоде, а не при комнатной температуре.

Коррозионные испытания в той же камере следят за появлением ржавчины на металлических образцах, защищенных смазкой, при стандартном режиме влажности (например, DIN 50017-KTW). Это дополняет картину: смазка может иметь хорошие триботехнические показатели, но плохо защищать от влаги.

Основные параметры, которые измеряют при триботестировании

При триботехнических испытаниях автоматизированный стенд регистрирует сразу несколько величин.

Каждая отражает определенный аспект работы смазки.

Коэффициент трения и момент трения

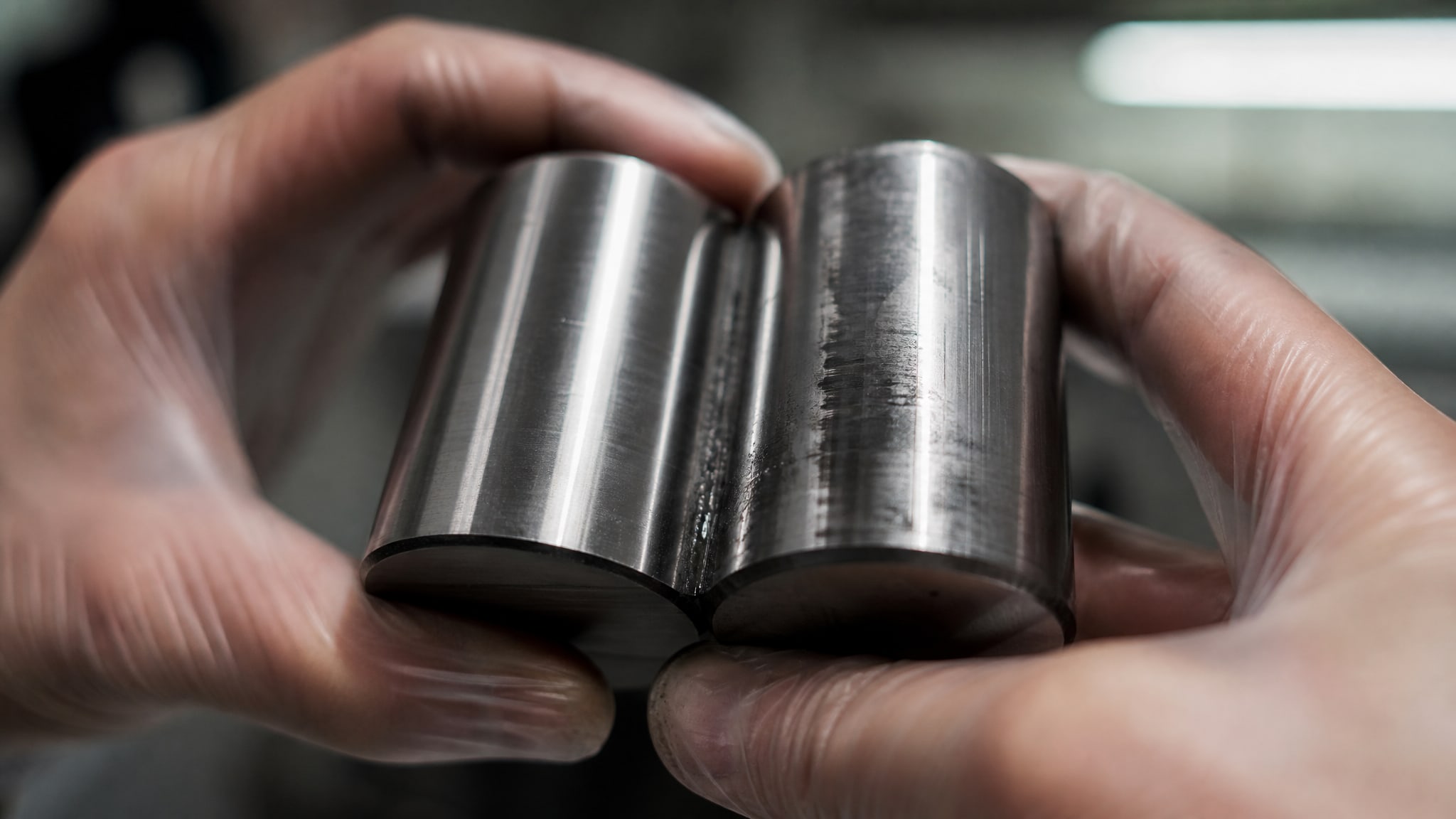

Это главный показатель антифрикционности смазки. На трибометре образцы (обычно металлические пары, например, сталь-сталь) приводят в контакт с нормальной нагрузкой и скольжением. Датчик силы измеряет сопротивление, которое возникает, и электроника вычисляет коэффициент трения как отношение силы трения к нормальной нагрузке. Низкое значение означает, что смазка эффективно разделяет поверхности. Для смазок с дисульфидом молибдена коэффициент часто ниже, чем у обычных минеральных смазок, благодаря слоистой структуре молибденового дисульфида, который скользит по металлу.

Критическая нагрузка схватывания

Это максимальная нагрузка, при которой смазка еще предотвращает микросваривание (схватывание) поверхностей. По ГОСТ 9490-75 этот показатель обозначается Pк. Процедура: нагрузка постепенно возрастает до момента, когда образцы начинают прилипать друг к другу. Скачок трения и звуковой сигнал обозначают конец теста. Смазки с MoS₂ и графитом, применяемые на смазывание редукторов и других узлов под ударными нагрузками, должны показывать высокую Pк.

Линейный износ и масса образцов

Трибометр взвешивает образцы до и после испытания. Разница в массе дает прямую информацию об износе: сколько материала вырвалось из-за абразивного действия. Одновременно оптический или датчик перемещения фиксирует геометрические изменения (линейный износ, обозначаемый Dи). Для смазок при низких температурах важно, чтобы износ не возрастал резко; если смазка загустеет и плохо смазывает, износ скачет вверх.

Температура в зоне контакта и теплоотвод

Встроенный термопарный датчик или инфракрасный сенсор отслеживает, насколько нагревается зона скольжения при работе. Это показывает, насколько эффективно смазка отводит тепло от контакта. В холодных условиях теплоотвод может быть ограничен вязкостью смазки; если она загустеет, теплопроводность упадет. Установка регистрирует эту величину непрерывно.

Режимы триботестирования и диапазоны параметров

Стандартное триботестирование проводят в широком диапазоне условий, который выбирают в зависимости от назначения смазки и условий эксплуатации узла.

Параметр	Диапазон
Нормальная нагрузка	0,5–60 Н (специальные схемы: до 2000 Н)
Скорость скольжения	0,001–50 м/с
Температура испытаний	от −196 до +1200 °C
Путь трения	0,001–10000 м
Длительность (циклы)	1–1 000 000 циклов

Для смазок при низких температурах характерны режимы с температурой −40, −20 или 0 °C в зависимости от климатической зоны применения. Климатическая камера устанавливает требуемую температуру и держит ее с погрешностью не более 1 °C. Нагрузка подбирается в соответствии с типом узла: для редукторов берут повышенные значения (10–60 Н), для смазывания тонких направляющих - низкие (0,5–2 Н). Скорость скольжения моделирует фактическую скорость в механизме. Путь трения определяет длительность испытания: чем дольше тест, тем точнее видны процессы старения смазки и накопление износа.

Для защиты стальных канатов испытания часто имитируют фреттинг-коррозию и циклическое изгибание, поэтому используют циклические режимы с числом циклов 100 000–1 000 000, при температурах от −20 до +40 °C, чтобы проверить адгезию смазки к поверхности каната при колебаниях температуры.

Влияние температуры и влажности на результаты испытаний

Температура и влажность - факторы, которые существенно меняют поведение смазки и результаты теста.

Это не просто внешние условия; они влияют на физико-химические свойства материала.

При понижении температуры вязкость смазки растет. Это может быть как благом (смазка лучше держится на поверхности, медленнее стекает), так и проблемой (загустевание затрудняет распределение и может увеличить коэффициент трения и износ). Климатическая камера позволяет установить точную температуру и проверить, как смазка ведет себя при длительном охлаждении. Если консистентная смазка, рассчитанная на работу при −20 °C, загустевает так, что перестает течь при −40 °C, это выявится при триботесте сразу: коэффициент трения скачет, износ возрастает.

Влажность в камере моделирует конденсацию. Если смазка гидрофобна (отталкивает воду), она останется на поверхности. Если гигроскопична (впитывает влагу), вода попадет внутрь, разбавит минеральное масло или загустит литиевый загуститель. Результат на трибометре: коэффициент трения может измениться, защитная пленка ослабнет. Перед испытанием образцы очищают, обезжиривают и полностью высушивают, чтобы исключить влияние посторонних жидкостей; смазку наносят по строгой технологии (например, определенная масса на единицу площади).

Для корректного сравнения важно, чтобы все образцы испытывались при одинаковых параметрах камеры. Погрешность регистрации температуры должна быть не более 1 °C, влажности - не более 5%. На практике эксперты рекомендуют записывать условия камеры непрерывно и включать эти данные в отчет: любое отклонение может объяснить разброс результатов.

Триботестирование смазок с дисульфидом молибдена

Смазки с дисульфидом молибдена содержат твердый смазочный компонент, который работает по принципу слоистой структуры: молибденовый дисульфид состоит из слоев атомов молибдена и серы, которые легко скользят друг относительно друга.

Это позволяет снизить трение и защитить поверхность при высоких нагрузках. Однако заявленные свойства должны быть подтверждены триботестом, потому что качество дисперсии частиц MoS₂, их размер и концентрация существенно влияют на результаты.

При триботестировании литиевая смазка с дисульфидом молибдена или пластичная многоцелевая смазка с MoS₂ проходит несколько стадий: антифрикционную (измеряют коэффициент трения), противоизносную (определяют линейный износ) и противозадирную (находят критическую нагрузку). Для защиты стальных канатов, особенно в условиях низких температур и циклического изгибания, адгезивная смазка-спрей с дисульфидом молибдена и графитом снижает вымывание смазки при колебаниях, препятствует фреттинг-коррозии и держится на поверхности каната даже при минус 20 °C.

Климатическая камера при триботестировании MoS₂-содержащих смазок показывает, сохраняется ли эффективность твердого компонента при охлаждении. Если частицы молибденового дисульфида теряют подвижность из-за сгущения масляной части, трение возрастает. Хорошая формула обеспечивает стабильные триботехнические показатели в диапазоне от комнатной температуры до −40 °C и ниже. Испытания обычно повторяют 3–5 раз с разными образцами, чтобы обеспечить статистическую надежность результатов.

Стандартизованные показатели и критерии оценки

Все триботехнические показатели и процедуры их измерения регламентированы ГОСТами и международными стандартами.

Это обеспечивает единообразие результатов и возможность сравнения смазок от разных производителей.

ГОСТ 9490-75 определяет показатели, характеризующие триботехнические свойства смазочного материала:

• Pк - критическая нагрузка схватывания, при которой происходит микросваривание поверхностей, выражается в Ньютонах;

• Pс - нагрузка схватывания (граница, после которой коэффициент трения резко возрастает);

• Dи - линейный износ, измеряется в миллиметрах или микронах;

• Из - интенсивность износа, вычисляется как отношение износа к нагрузке и пути скольжения.

Консистенцию пластичной смазки измеряют по DIN ISO 2137 с помощью пенетрометра: иглу определенного веса опускают на смазку и измеряют глубину погружения в десятых долях миллиметра. Класс NLGI (от 000 до 6) определяется пенетрацией: NLGI 1 соответствует пенетрации 310–340, NLGI 2-265–295 и так далее.

Для оценки коррозионной стойкости используют стандарт DIN 50017-KTW (испытания во влажной среде в климатической камере). Результат: количество часов до появления первых следов ржавчины на защищенной смазкой стальной поверхности. Чем больше часов, тем лучше защита. Совет инженера: Когда требуется литиевая смазка с дисульфидом молибдена, способная работать при ударных нагрузках и низких температурах, испытания включают весь набор показателей - триботехнические (Pк, Dи, коэффициент трения) и коррозионные (стойкость по DIN 50017-KTW). Оптимальным выбором будет формула, которая показывает стабильные Pк выше 300 Н, износ Dи менее 0,5 мм при 1000 циклов скольжения и время до ржавчины более 50 часов в камере. EFELE MG-212 (литиевая с MoS2) подтверждает такие показатели в диапазоне −40 до +100 °C, что делает ее пригодной для редукторов, шарниров и другого оборудования в холодных регионах.

Практические аспекты подготовки образцов и проведения испытаний

Качество триботеста во многом зависит от подготовки образцов.

Даже малейший слой пыли, старой смазки или окисленной пленки может исказить результаты. Вот почему эксперты требуют строгого соблюдения процедуры.

Образцы очищают от грязи, жира и окисленного слоя, используя обезжиривающий раствор и ультразвуковую ванну. После этого их промывают спиртом и полностью высушивают (обычно при 100 °C в сушильном шкафу). Смазку наносят согласно технологической схеме: для жидкой смазки обычно вводят ее в специальный отсек трибометра и дозируют по массе; для твердой смазки или MoS₂-содержащей пастообразной смазки наносят тонкий слой на поверхность образца или на контакт.

Перед запуском испытания образцы и стенд выдерживают в климатической камере при требуемой температуре в течение 30–60 минут, чтобы вся система пришла в температурное равновесие. Погрешность не должна быть более 1 °C. Затем включают механизм трибометра и запускают непрерывную регистрацию всех параметров.

Для обеспечения повторяемости необходимо провести минимум 3–5 повторных испытаний с разными образцами. На результаты существенно влияют влажность (в камере должна быть стабилизирована), температура, чистота поверхностей, калибровка датчиков нагрузки и перемещения. После каждого теста образцы вынимают, очищают и снова взвешивают для определения износа.

Интерпретация результатов триботестирования

Итоговый отчет о триботестировании содержит графики зависимости коэффициента трения, температуры и износа от времени или количества циклов.

Эти кривые показывают, как ведет себя смазка на протяжении всего теста.

На начальном этапе (первые 100–500 циклов) часто наблюдается приработка: коэффициент трения может быть выше, чем в установившемся режиме. Это нормально - происходит микропластическая деформация вершин шероховатости поверхностей. После приработки коэффициент стабилизируется. Хорошая смазка держит его на одном уровне на протяжении всего теста; плохая смазка показывает рост трения, что свидетельствует о деградации защитной пленки.

Критическая нагрузка схватывания Pк и линейный износ Dи определяют после завершения теста по формулам, указанным в стандарте. Сравнение этих величин между несколькими образцами дает усредненное значение и позволяет оценить воспроизводимость. Если разброс результатов превышает 10–15%, это указывает на нестабильность процесса подготовки или на влияние внешних факторов (например, неустойчивая температура в камере).

Коррозионные испытания в климатической камере дают прямой ответ на вопрос о защите: если на образцах после 100 часов при повышенной влажности появилась ржавчина, значит, смазка недостаточно защищает. Стальные канаты и другие ответственные детали требуют смазок, которые выдерживают минимум 50–100 часов без появления пятен коррозии.

Часто задаваемые вопросы

Зачем нужна климатическая камера, если на трибометре уже измеряют трение и износ?

Климатическая камера дополняет триботестирование, воспроизводя реальные внешние условия: температуру, влажность и абразив. Трибометр один показывает механические свойства при конкретной температуре, но не показывает, как смазка защищает от коррозии и как ее поведение меняется при колебаниях влажности. Камера решает эту задачу: она моделирует коррозионные испытания по стандартам типа DIN 50017-KTW, при которых смазка должна защитить металл от ржавчины в течение определенного времени.

Почему смазки с дисульфидом молибдена часто тестируют именно на таких установках?

Дисульфид молибдена - твердый смазочный компонент, эффективный при высоких нагрузках. Его свойства проверяют, чтобы убедиться, что частицы MoS₂ действительно работают в условиях трения и что нагрузка, при которой смазка схватывается (Pк), достаточно высока. Триботестирование показывает реальную критическую нагрузку, а климатическая камера проверяет, сохраняется ли эффективность MoS₂ при низких температурах и влажности.

Что означает, если коэффициент трения на графике вырастает к концу теста?

Рост коэффициента трения указывает на деградацию смазки. Это может быть вызвано окислением масла, загустеванием из-за температурных колебаний, отслаиванием защитной пленки или накоплением продуктов износа (абразива). Для смазок при низких температурах рост может означать, что смазка загустела больше, чем ожидалось, и перестала эффективно смазывать.

Как выбрать режим триботестирования для конкретной смазки?

Режим должен соответствовать условиям работы узла. Если смазка будет применяться в редукторе с ударными нагрузками, нужны высокие нагрузки (10–60 Н) и длительное испытание (до 1 000 000 циклов). Если для направляющих станка - низкие нагрузки (0,5–2 Н) и повышенная скорость скольжения (10–50 м/с). Для защиты стальных канатов при минус 20 °C - циклические испытания при этой температуре в климатической камере с числом циклов 100 000–500 000.

Достаточно ли одного триботеста, чтобы судить о качестве смазки?

Нет. Один тест дает одну точку данных. Для надежного вывода необходимо провести минимум 3–5 повторных испытаний с разными образцами, обработать результаты статистически и убедиться, что разброс допустим. Кроме того, желательно испытать смазку при нескольких режимах (разные нагрузки, скорости и температуры), чтобы получить полную картину ее поведения.

Заключение

Триботестирование в сочетании с климатической камерой - это единственный способ объективно оценить поведение смазочного материала в условиях, близких к реальной эксплуатации. Конкретные измерения (коэффициент трения, критическая нагрузка схватывания, линейный износ, время до ржавчины) дают инженерам и снабженцам твердую основу для выбора смазки. Смазки с дисульфидом молибдена особенно часто проходят такие испытания, потому что их ключевые преимущества (низкое трение при высоких нагрузках, адгезия к стальным канатам, стабильность при холоде) проверяются именно на трибометре в диапазоне температур от комнатной до минус 40 °C и ниже.

Закупщик или техник, выбирая смазку для узла, которые критичны или работают в сложных условиях, должен запросить у производителя отчет триботестирования с указанием всех параметров: режима испытания, стандарта, количества циклов, результатов Pк и Dи, коэффициента трения в стабилизированном режиме, коррозионной стойкости в климатической камере. Чем подробнее отчет и чем точнее соответствие режима теста условиям работы вашего оборудования, тем выше вероятность, что смазка будет работать надежно. Следующий шаг: сопоставить требования к смазке (температурный диапазон, нагрузки, окружающая среда) с результатами триботестов и техническими данными продукта.
