Методика ускоренных испытаний покрытий в камере соляного тумана

Испытание в камере соляного тумана - ускоренный лабораторный метод оценки коррозионной стойкости материалов и защитных покрытий. За сжатые сроки (от суток до нескольких месяцев) он позволяет смоделировать воздействие хлоридной агрессии, которое в естественных условиях развивалось бы годами. Для специалистов, разрабатывающих и закупающих антикоррозионные системы для арматуры, трубопроводов и запорной аппаратуры, понимание методики этого испытания критично: оно помогает выбрать покрытие или смазку, которые действительно защитят металл в агрессивной среде. Статья разбирает нормативно-методическую базу, режимы испытания, критерии оценки результатов и практические рекомендации для профессионалов, работающих с системами антикоррозионной защиты.

Что такое соляной туман и зачем он нужен

Соляной туман - искусственное воздействие на образец солевого аэрозоля в контролируемой камере.

Задача проста: в краткие сроки воспроизвести коррозионные процессы, которые в природе развиваются месяцами и годами. Это особенно полезно для изделий, предназначенных работать в приморских, промышленных или дорожных условиях, где хлоридная агрессия - главный враг металла.

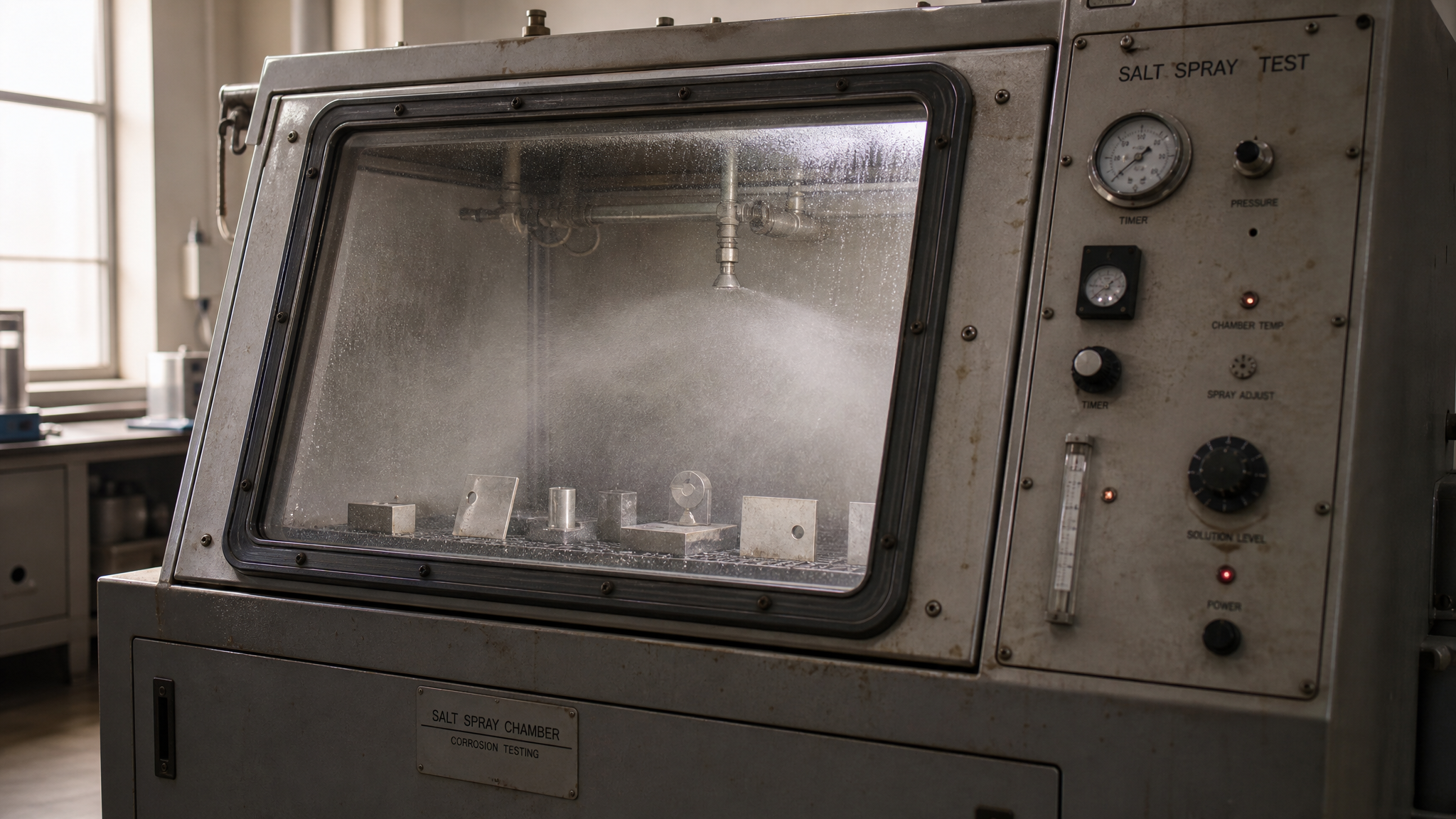

Механизм работает следующим образом. Камера непрерывно распыляет в воздух туман из раствора хлорида натрия. Частицы оседают на образец, образуя тонкий электролитический слой, который запускает гальванические элементы на металле и под покрытием. Если покрытие имеет микротрещины, поры или слабую адгезию, хлориды проникают к основе, и начинается локальная коррозия. При этом процесс идет активнее, чем в естественной атмосфере, потому что среда искусственно поддерживается в оптимальных для коррозии условиях: влажность насыщена, концентрация хлоридов высока, температура стабильна.

Для арматуры, работающей в бетоне, соляной туман имитирует одну из опаснейших ситуаций - проникновение морских солей или противогололедных реагентов. Для запорной аппаратуры и трубопроводов в прибрежных районах испытание показывает, как покрытие и смазочный слой справляются с хлоридной нагрузкой и не теряют ли они адгезионные и защитные свойства. Однако нужно четко понимать: камера воспроизводит только хлоридную часть задачи. Бетонная среда добавляет щелочность, влагу и трещинообразование; трубопровод может испытывать механические нагрузки, вибрацию и колебания температур. Соляной туман - это скрининг для оценки стойкости к одному из главных коррозионных факторов, а не полный прогноз поведения в реальности.

Нормативная база: российские и международные стандарты

Методика испытаний в соляном тумане регламентирована несколькими ключевыми документами.

ГОСТ 30630.2.5-2013 - это основной российский стандарт, устанавливающий методы испытания на стойкость к климатическим внешним воздействующим факторам, включая соляной туман. Он подробно описывает режим испытания, параметры камеры, подготовку образцов и фиксацию результатов. Если ваша компания работает на российском рынке и поставляет изделия под российские ГОСТ или техрегламенты, этот стандарт обязателен.

ГОСТ 9.308-85 охватывает ускоренные коррозионные испытания металлических и неметаллических покрытий, также включая методику соляного тумана. Он часто используется параллельно с ГОСТ 30630.2.5-2013, особенно если нужна более детальная оценка локальной коррозии или характера разрушения покрытия.

На международном уровне действует ISO 9227, которая определяет три основных режима испытания: - NSS (нейтральный соляной туман) -5% раствор NaCl при 35 °C; - AASS (кислый соляной туман с медью) - добавляется медный купорос, pH ≈ 3,1–3,3, моделирует промышленную атмосферу; - CASS (циклический кислый соляной туман с медью) - чередует спрей и сушку, ускоряет коррозию еще сильнее, применяется для жесткой оценки.

Каждый режим выбирают в зависимости от цели: NSS - для общей оценки, AASS и CASS - для более агрессивных условий и критичных изделий.

ISO 4628-8 применяется для оценки степени разрушения покрытий после завершения испытания. По этому стандарту визуально фиксируют и классифицируют пузыри, отслоение, коррозию основы, потускнение и другие дефекты по унифицированной шкале.

MIL-STD-810G, метод 509.5, также применяется в некоторых отраслях (авиация, оборонка, приборостроение) и описывает соляной туман для оценки защитных покрытий и влияния солевых отложений на физические и электрические свойства изделий.

Выбор стандарта зависит от назначения продукции. Для гражданского машиностроения обычно достаточно NSS по ISO 9227 или ГОСТ 30630.2.5-2013. Для морской техники, автомобилей, электроники - часто требуют AASS или CASS. Для оборонных заказов - MIL-STD или специальные техзадания.

Режимы и параметры испытания в камере

Любое испытание в камере соляного тумана опирается на несколько ключевых параметров, которые должны быть четко зафиксированы в программе испытания.

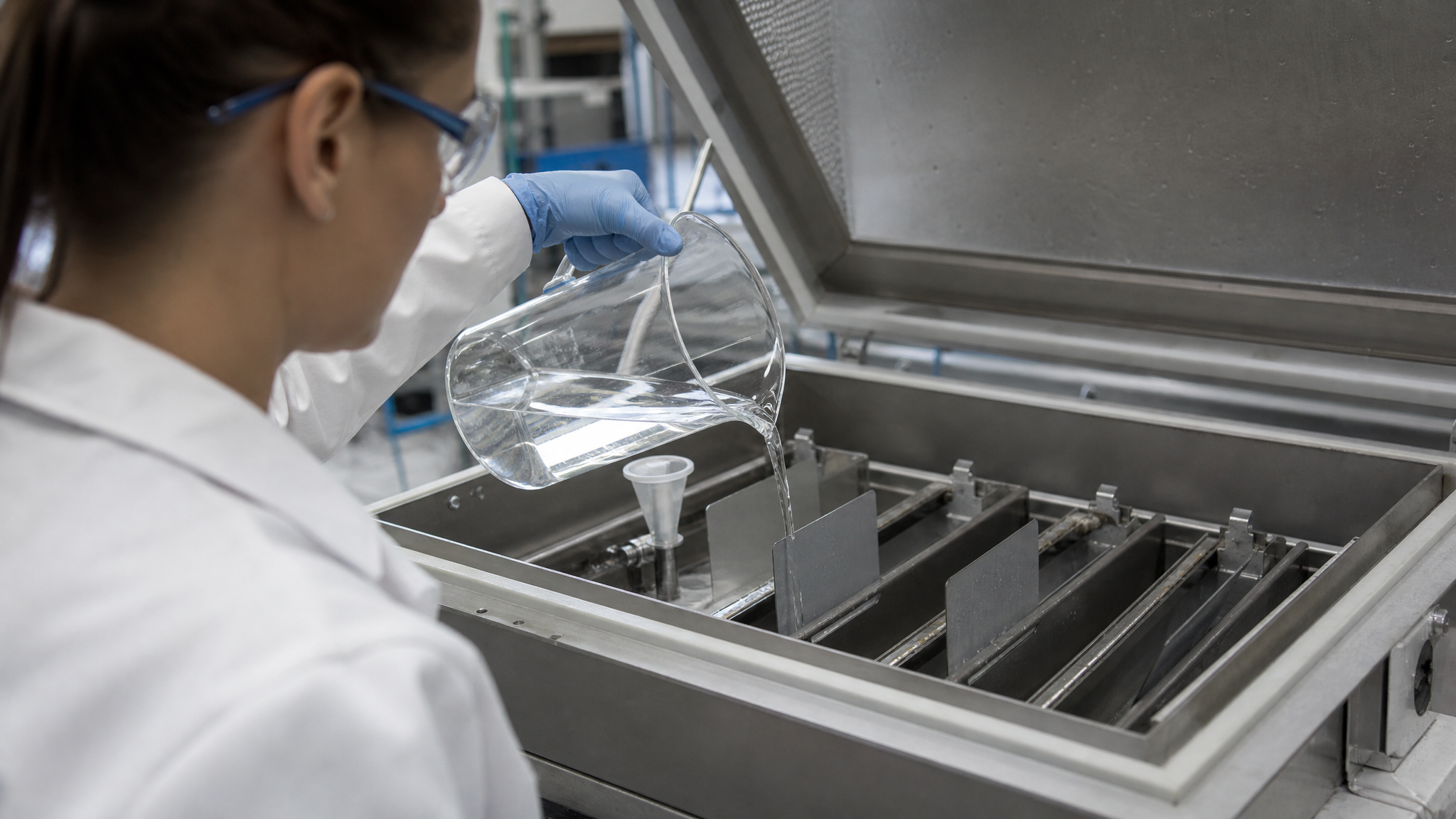

Состав и концентрация распыляемого раствора

Для режима NSS используют 5% раствор хлорида натрия (NaCl) в дистиллированной воде. Некоторые стандарты допускают небольшой разброс pH (6,5–7,5), но основной критерий - нейтральность. Раствор готовят свежим перед испытанием или проверяют его свежесть по стандартной методике.

Для режимов AASS и CASS добавляют медный купорос (CuSO₄) и буферные компоненты, чтобы поддерживать кислую среду с pH около 3,1–3,3. Эта среда ускоряет коррозию примерно в 2–3 раза по сравнению с NSS.

Температура и циклирование

Классический режим NSS поддерживает температуру 35 °C ± 2 °C постоянно. Камера должна быть оборудована нагревателем и датчиками контроля.

Режимы AASS и CASS могут включать циклирование: спрей (обычно 8 часов), затем сушка (обычно 16 часов) при повышенной температуре (около 50–60 °C). Такой цикл повторяется 24 часа. Циклирование ускоряет механическое растрескивание и отслоение покрытия, потому что материал испытывает тепловые деформации.

Время экспозиции

В разных программах время выдержки варьируется: - 24 часа - быстрый скрининг для предварительной оценки; - 48 часов - минимум для надежной оценки многих систем; - 96 часов - типовое время для изделий общего машиностроения; - 240 часов (10 суток) - среднее время для более ответственных покрытий; - 480 часов (20 суток) - для изделий повышенного класса; - 720 часов (30 суток) - часто требуется для морской техники; - 1000–2000 часов - для критичных систем с максимальными требованиями к стойкости.

Длительность испытания должна коррелировать с назначением и ожидаемым ресурсом изделия. Если нужно сравнить две системы покрытий, они должны испытываться в одинаковых условиях и одинаковое время, иначе сравнение некорректно.

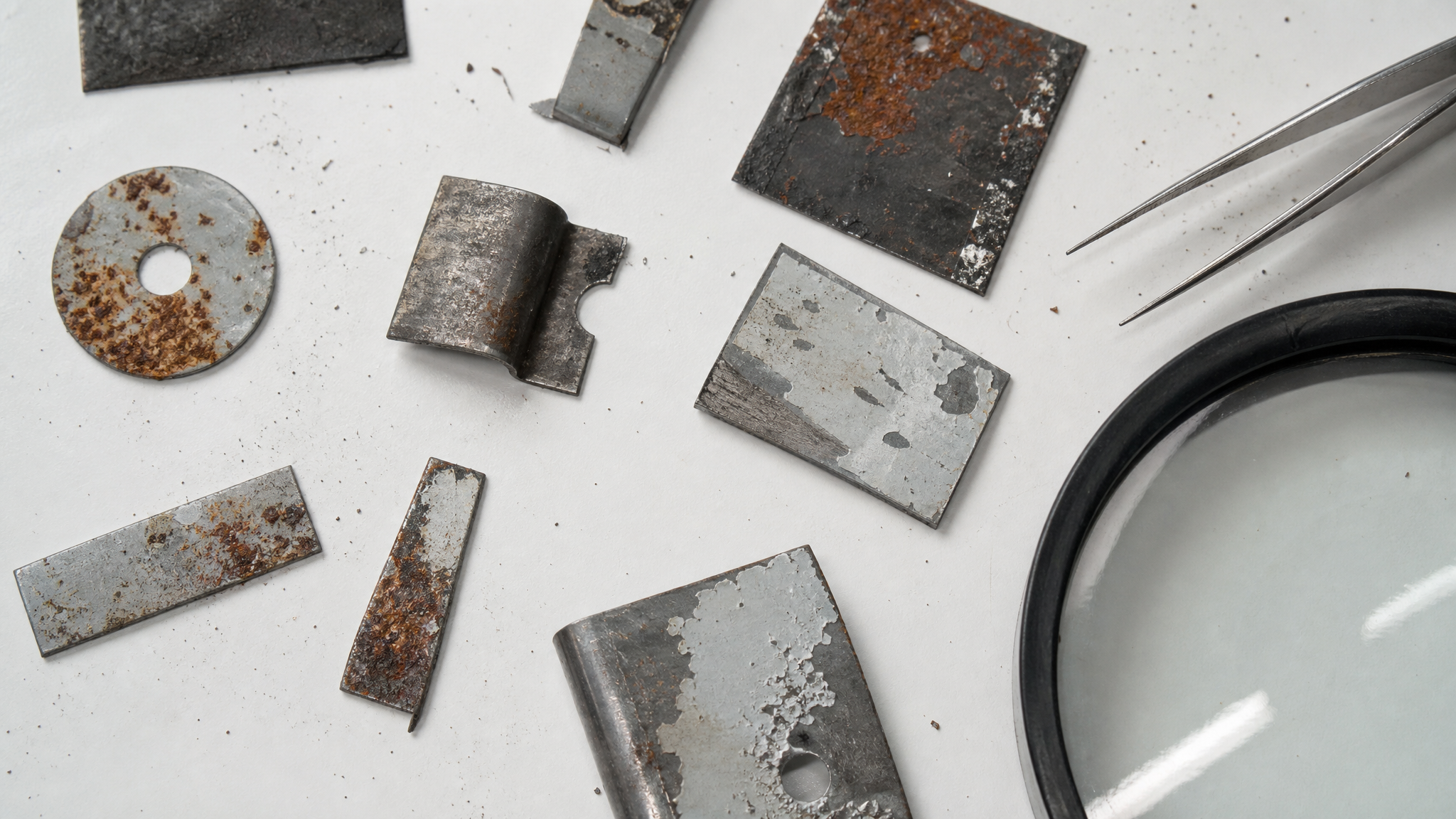

Критерии оценки результатов и выявление отказов

После завершения испытания образцы извлекают из камеры, промывают дистиллированной водой, сушат и подвергают визуальному осмотру.

Что фиксируют при оценке

1. Коррозия основы (красная ржавчина) - появление оксидов железа на металлической поверхности, особенно в местах механических повреждений покрытия или в зонах плохой адгезии.

2. Пузыри (вздутия) - вздутия покрытия, вызванные накоплением корродированного материала и газов под слоем. Пузыри фиксируют по размеру: микроскопические (< 1 мм), мелкие (1–5 мм), крупные (> 5 мм).

3. Отслоение (лущение, шелушение) - отделение покрытия от основы, часто начинающееся от краев образца или мест предварительного царапания. Отслоение измеряют как линейное расстояние от скарификации в миллиметрах.

4. Толщина и глубина коррозионных ямок - измеряют толщиномером или визуально на шлифе; важны как для оценки скорости коррозии, так и для прогноза остаточного ресурса.

5. Изменение внешнего вида - потускнение, обесцвечивание, налет солей.

ISO 4628-8 и классификация дефектов

Для унифицированной оценки используют ISO 4628-8, где дефекты классифицируются по категориям и степеням: - Класс ржавчины (0–5): от полного отсутствия до сплошного покрытия ржавчиной. - Класс пузырей (0–5): от отсутствия до множественных крупных вздутий. - Класс отслоения (0–4): от отсутствия до массового отпадания покрытия.

Каждый параметр оценивается независимо, что позволяет дать полную картину состояния покрытия.

Критерий отказа (критерий несоответствия)

До начала испытания в программе испытаний должны быть четко определены допустимые пределы дефектов. Например: - Коррозия основы свыше 5 мм от места скарификации - несоответствие. - Вздутия класса 2 и выше (по ISO 4628-8) - несоответствие. - Отслоение свыше 10 мм - несоответствие. - Полное отсутствие коррозии - соответствие.

Если критерии не определены заранее, результаты испытания будут субъективными и непригодными для сравнения разных систем.

Применение для оценки защиты арматуры и антикоррозионных покрытий

Для специалистов, работающих с защитой от коррозии арматуры в бетоне и трубопроводах, соляной туман - это валидированный инструмент быстрой оценки.

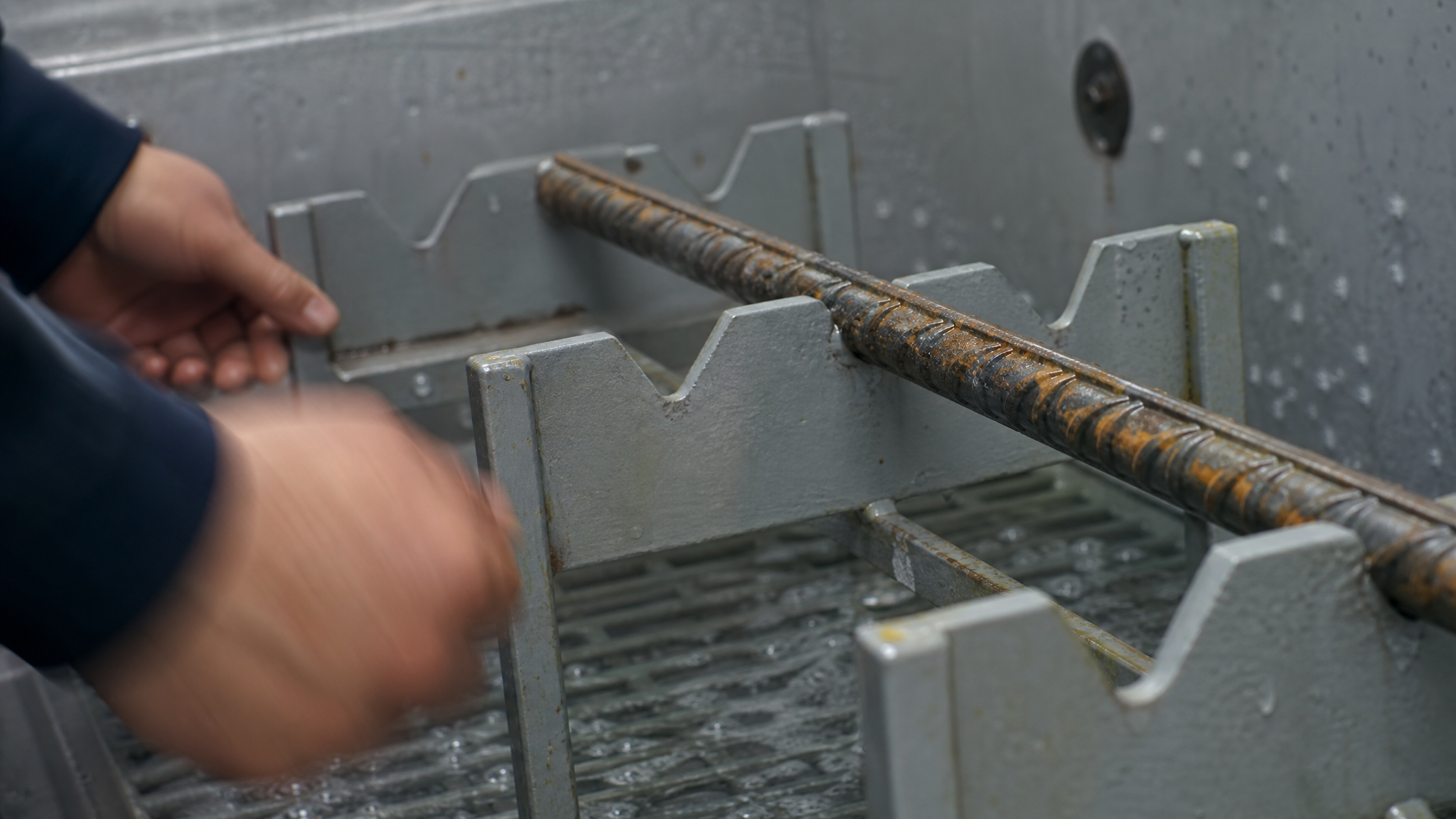

Защита арматуры в бетоне

В бетонных конструкциях, особенно работающих в прибрежных зонах или в условиях применения противогололедных реагентов, хлориды проникают через пористую структуру бетона и достигают поверхности арматуры. Там начинается локальная коррозия, приводящая к образованию ржавчины, расширению объема и растрескиванию бетона. Соляной туман моделирует именно этот процесс: хлоридное окружение, постоянная влажность и электролитический контакт.

Испытание покрытий или ингибирующих составов для арматуры в режиме NSS (5% NaCl, 35 °C) на протяжении 240–720 часов позволяет оценить, как система защиты справляется с проникновением хлоридов. Если после испытания на образце не выявлено коррозии основы (по ISO 4628-8 - класс ржавчины 0) или коррозия локализована в пределах допустимых норм, можно говорить о приемлемой стойкости в реальных условиях.

Однако важно помнить: соляной туман не учитывает щелочность бетона, которая изначально защищает арматуру от коррозии. В камере эта защита отсутствует. Поэтому для комплексной оценки требуется дополнительное испытание на адгезию покрытия и проверка его совместимости с бетонной средой по отдельным стандартам.

Защита трубопроводов и запорной аппаратуры

Для трубопроводов, работающих в приморских или промышленных условиях, критична защита поверхности от коррозии, а для запорной аппаратуры (задвижек, кранов) - еще и предотвращение заклинивания резьб, шпилек и подвижных деталей.

Соляной туман оценивает коррозионную стойкость поверхности и покрытия. Если трубопровод защищен горячим цинкованием или полимерно-порошковым покрытием, испытание в NSS показывает, насколько хорошо эта система держится под воздействием солей. Типовое время экспозиции для такой продукции -480–720 часов.

Для запорной аппаратуры, особенно крупной, в дополнение к коррозионным испытаниям проводят проверку легкости срабатывания, момента вращения шпинделя и отсутствия закусывания резьб. Защита от коррозии и защита от заклинивания - две разные задачи. Соляной туман решает только первую. Для решения второй требуются антифрикционные смазки или покрытия с низким коэффициентом трения. Например, для защиты запорной арматуры от коррозии и закусывания в условиях высоких температур и агрессивных сред, таких как соляной туман, могут применяться антифрикционные покрытия, которые способны работать в широком диапазоне температур и сохранять защитные свойства даже при хлоридной нагрузке.

Комбинированные системы защиты

Часто для критичных изделий используют комбинированные системы: например, горячее цинкование плюс полимерно-порошковое покрытие, или гальваническое цинкование плюс краска. Испытание в соляном тумане позволяет оценить эффективность всей системы в целом, а не отдельных слоев.

Практика показывает, что однослойное цинкование обычно выдерживает 200–400 часов NSS (коррозия на краях образца и в местах механических повреждений). Комбинированная система с полимером может держать 720–1000 часов и более. Для морских условий часто требуют 1000+ часов или переход на режим AASS.

Частые ошибки и заблуждения специалистов

При работе с результатами испытаний в соляном тумане часто встречаются некорректные интерпретации.

Прямой перевод часов испытания в сроки эксплуатации

Многие думают: если образец прошел 1000 часов соляного тумана, то в реальности он прослужит ровно 1000 часов × некий коэффициент ускорения. Это неверно. Соляной туман - это ускоренный сравнительный тест. Коэффициент ускорения зависит от множества факторов: влажности, температуры, состава атмосферы, механических нагрузок, интенсивности солнечного излучения. В камере все эти факторы фиксированы и оптимизированы для коррозии, в реальности они флуктуируют. Даже в одной географической локации срок может варьироваться в 2–5 раз.

Правильная интерпретация: результаты соляного тумана используют для сравнения двух или нескольких систем покрытий в одинаковых условиях испытания. Если система A прошла 500 часов, а система B прошла 1000 часов, при одинаковых критериях отказа, то система B в сравнении примерно в 2 раза стойче. В реальности это может означать удвоение срока службы, может означать выживаемость в два раза более жестких условиях, или что-то между ними - точно сказать можно только после полевых испытаний.

Игнорирование режимов и стандартов при сравнении

Если один образец испытан по NSS 240 часов, а другой по CASS 240 часов, сравнивать их результаты нельзя - это разные испытания с разной степенью ускорения. Нужно либо переспытать оба в одинаковых условиях, либо понимать, что они не сравнимы.

Оценка только визуально, без фиксации по стандартам

Если после испытания сказать «выглядит хорошо», это недостаточно. Нужна классификация по ISO 4628-8: класс ржавчины, класс пузырей, линейное отслоение. Только так результаты будут объективными и повторяемыми.

Недооценка важности критерия отказа

Если перед испытанием не согласовать, что считается несоответствием, то после испытания судьи могут по-разному интерпретировать один и тот же результат. Нужно зафиксировать: допускается ли коррозия в зоне скарификации, какой максимальный класс пузырей приемлем, на какое расстояние разрешено отслоение.

Уверенность, что соляной туман проверяет все

Соляной туман проверяет стойкость к хлоридной коррозии, но не проверяет стойкость к химическим реагентам, температурным деформациям, механическому износу, адгезии при изгибе или ударе, электрической проводимости (для электротехнических изделий). Для полной оценки требуется батарея тестов.

Практические рекомендации для выбора программы испытания

При разработке программы испытания для вашей продукции учитывайте следующее.

Определите назначение и условия эксплуатации. Где и как будет работать изделие? В прибрежной зоне? На дороге с реагентами? В закрытом помещении? От этого зависит выбор режима: приморские условия - NSS, промышленная атмосфера - AASS, критичные изделия - CASS.

Уточните требования заказчика и нормативные документы. Должно ли покрытие соответствовать определенному ГОСТ, ISO или техрегламенту? Есть ли в спецификации требования к времени испытания и критериям отказа? Это сэкономит время на переделки.

Выберите время испытания, исходя из класса продукции. Общее машиностроение, использование в помещении -96–240 часов. Средняя ответственность, наружная эксплуатация -240–480 часов. Высокая ответственность, приморские/агрессивные условия -480–1000 часов.

Согласуйте критерии отказа до начала испытания. Запишите в протокол: коррозия основы не допускается за пределами XX мм от царапины, вздутия класса X и выше - несоответствие, линейное отслоение более YY мм - отказ.

Обеспечьте одинаковые условия для сравниваемых образцов. Если сравниваются две системы покрытий, они должны быть на идентичных подложках, подготовлены одинаково, испытаны в одной камере, одновременно, в одних и тех же условиях.

Документируйте весь процесс. Фотографируйте образцы до испытания, после извлечения и после визуальной оценки. Ведите лабораторный журнал с датами, временем, параметрами камеры. Все это - доказательная база при спорах или при сертификации.

Часто задаваемые вопросы

Почему 1000 часов в соляном тумане не означают 1000 часов службы в реальности?

Соляной туман - это ускоренный сравнительный тест. Условия в камере (постоянная 35 °C, 100% влажность, высокая концентрация хлоридов) не совпадают с реальной атмосферой. На улице температура колеблется, влажность меняется, концентрация солей намного ниже. Коэффициент ускорения может быть от 2х до 10х и выше, но точное значение установить без полевых испытаний невозможно. Результаты испытания используют для сравнения покрытий между собой, а не для прямого расчета ресурса.

Можно ли сравнивать результаты NSS и CASS?

Нельзя напрямую. NSS и CASS - разные испытания с разной агрессивностью. CASS примерно в 5–10 раз ускоряет коррозию по сравнению с NSS. Если два образца прошли по 240 часов, но один в NSS, другой в CASS, то данные несравнимы. Для корректного сравнения нужно переспытать оба в одних условиях.

Что означает коррозия в зоне царапины на образце?

Это штатная часть методики. Перед испытанием на образец наносят две параллельные царапины (скарификацию) через покрытие до металла. Это искусственно создает условия для проникновения электролита и развития коррозии. По тому, насколько далеко ржавчина распространяется от царапины, судят о защитных свойствах покрытия. Если ржавчина локализована рядом с царапиной (не более 5 мм), покрытие хорошо. Если распространяется на 15 мм и далее - плохо.

Какой режим выбрать для трубопровода в приморском городе?

Для приморских условий без экстремальных требований достаточно NSS 480–720 часов. Если трубопровод критичный (например, для водоснабжения, аварийного оборудования), можно перейти на AASS или CASS 480–720 часов. Окончательное решение должно быть согласовано с заказчиком и техническим регламентом.

Как оценить результат, если покрытие просто покрылось белым налетом, но ржавчины нет?

Белый налет - это обычно оксид цинка или основной карбонат цинка, если основа цинк или цинк-содержащее покрытие. Это не ржавчина и может быть приемлемо в зависимости от стандарта. Нужно классифицировать дефект по ISO 4628-8 (как потускнение, а не коррозию) и проверить, допускается ли это вашим критерием отказа.

Заключение

Методика испытаний в камере соляного тумана - это проверенный, нормированный способ быстро оценить коррозионную стойкость защитных покрытий и антикоррозионных систем. Базируясь на ГОСТ 30630.2.5-2013, ГОСТ 9.308-85 и международных стандартах ISO 9227 и ISO 4628-8, она позволяет инженерам и закупщикам сравнивать решения в управляемых лабораторных условиях, минуя месячные полевые испытания.

Для специалистов, работающих с защитой арматуры в бетоне, трубопроводов и запорной аппаратуры в агрессивных средах, соляной туман - незаменимый инструмент отсева недостаточно стойких систем. Однако важно правильно выбрать режим испытания (NSS, AASS или CASS), определить время экспозиции в соответствии с классом продукции, четко зафиксировать критерии отказа и интерпретировать результаты как данные для сравнения, а не как абсолютный прогноз ресурса. Соедините результаты соляного тумана с тестами на адгезию, механическую стойкость и совместимость со средой эксплуатации - и вы получите надежную картину поведения покрытия в реальности.
