Методика тестирования пружин на износостойкость в условиях попадания грязи

Пружины в механизмах передачи и выбора повышают нагрузку на смазку: они работают в условиях циклического сжатия, высокого давления и постоянного контакта с грязью. Выбор смазки механизмов зависит не только от базовых характеристик вязкости, но и от способности защитной пленки выдерживать загрязнение без потери адгезии и без ускорения коррозии пружины.

Испытания смазочных материалов на загрязнение - обязательный этап проверки перед внедрением на производство или в сервис. Статья раскрывает, как проводят тестирование пружин в лабораторных условиях при воздействии пыли и абразива, какие параметры контролируют и как правильно выбрать смазку, чтобы механизм работал без преждевременного износа.

Входной контроль материалов пружины и смазки

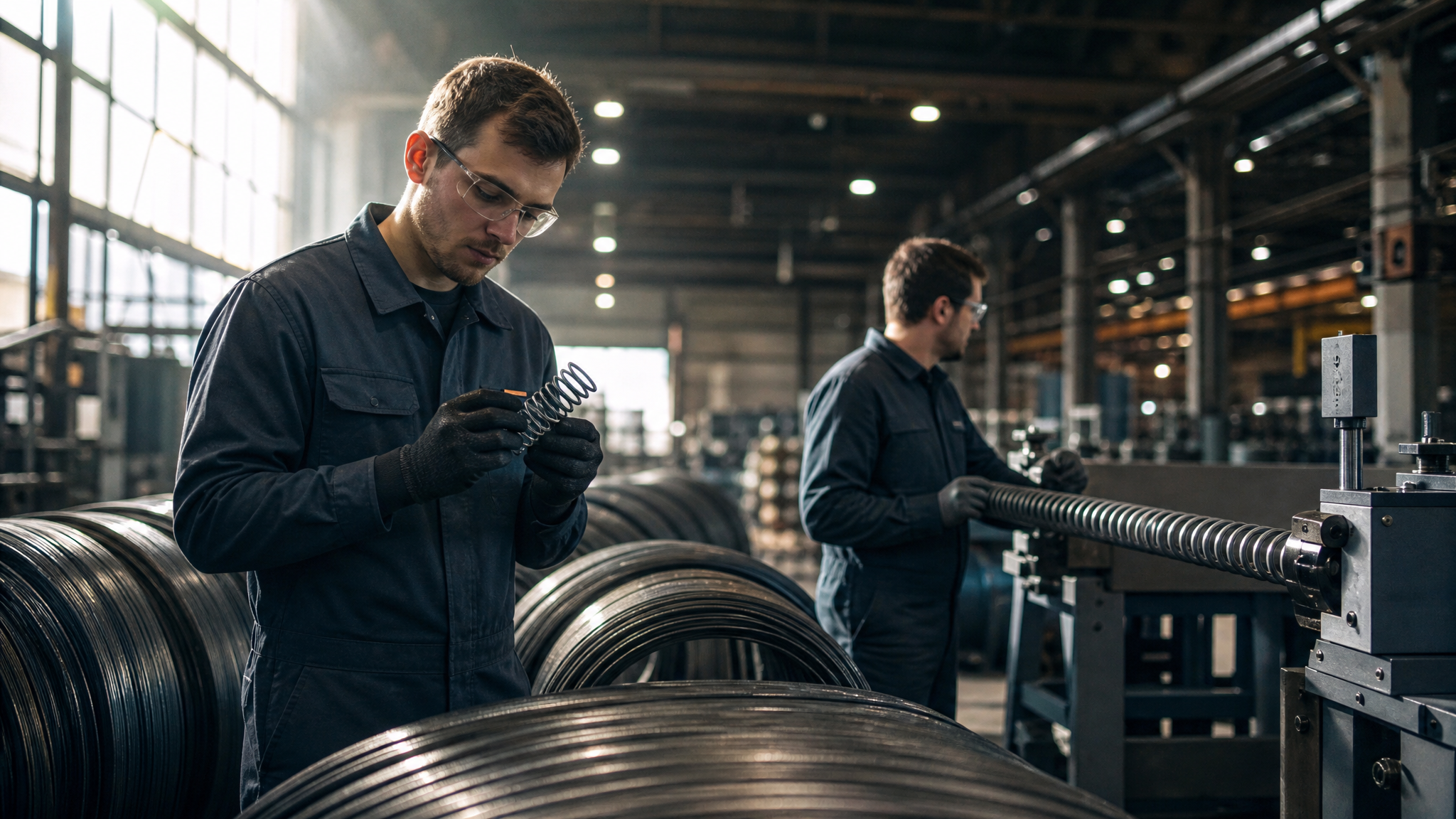

Перед испытанием на циклическую долговечность проверяют качество пружинной проволоки и готовой пружины.

Входной контроль материала включает анализ химического состава спектральным методом, испытания на растяжение и перегиб для определения механических свойств, а также выявление наружных дефектов и измерение геометрических размеров. Контролируют также глубину обезуглероженного слоя и наличие шлаковых включений - они могут стать точками зарождения трещин при циклической нагрузке.

Для смазки, которая будет использована в испытании, проверяют консистенцию по NLGI, адгезию к поверхности, устойчивость к окислению и содержание твердых примесей. Если испытание должно моделировать реальное загрязнение, в смазку вводят контролируемое количество абразива (песок, щебень, пыль) - например, 5–15% по массе - чтобы оценить, как защитная пленка деградирует при воздействии грязи.

Параметры и методы лабораторного тестирования пружин

Тестирование пружин на износостойкость в условиях загрязнения строится вокруг цикличного нагружения и последующего контроля параметров.

ГОСТ Р 53827-2010 определяет требования к измерениям: точность определения усилия составляет 5%, перемещения -1 мм. Пружину нагружают и разгружают циклически, фиксируя силу сжатия и величину деформации.

Ключевые контролируемые параметры:

• Остаточная деформация - пластическое изменение размеров пружины после нагружения; измеряется после трехкратной осадки и определяет, насколько пружина потеряла упругость из-за трения и абразивного воздействия.

• Осадка - снижение высоты пружины в свободном состоянии между первым и третьим циклом сжатия; норма осадки указана в конструкторской документации.

• Усилие сжатия - сила, необходимая для сжатия пружины на определенную величину; ослабление усилия указывает на развивающийся износ.

• Геометрия пружины - отклонение оси от перпендикулярности к опорной поверхности не должно превышать 3% высоты пружины в свободном состоянии.

После окончания циклических нагрузок пружину оставляют на выдержку: для крупных и средних винтовых пружин -48 часов, для мелких -72 часа. Это необходимо, чтобы смазка и материал стабилизировались и были видны отложенные процессы коррозии и окисления.

Визуальный и инструментальный контроль поверхности

После выдержки проводят комплексный контроль поверхности пружины.

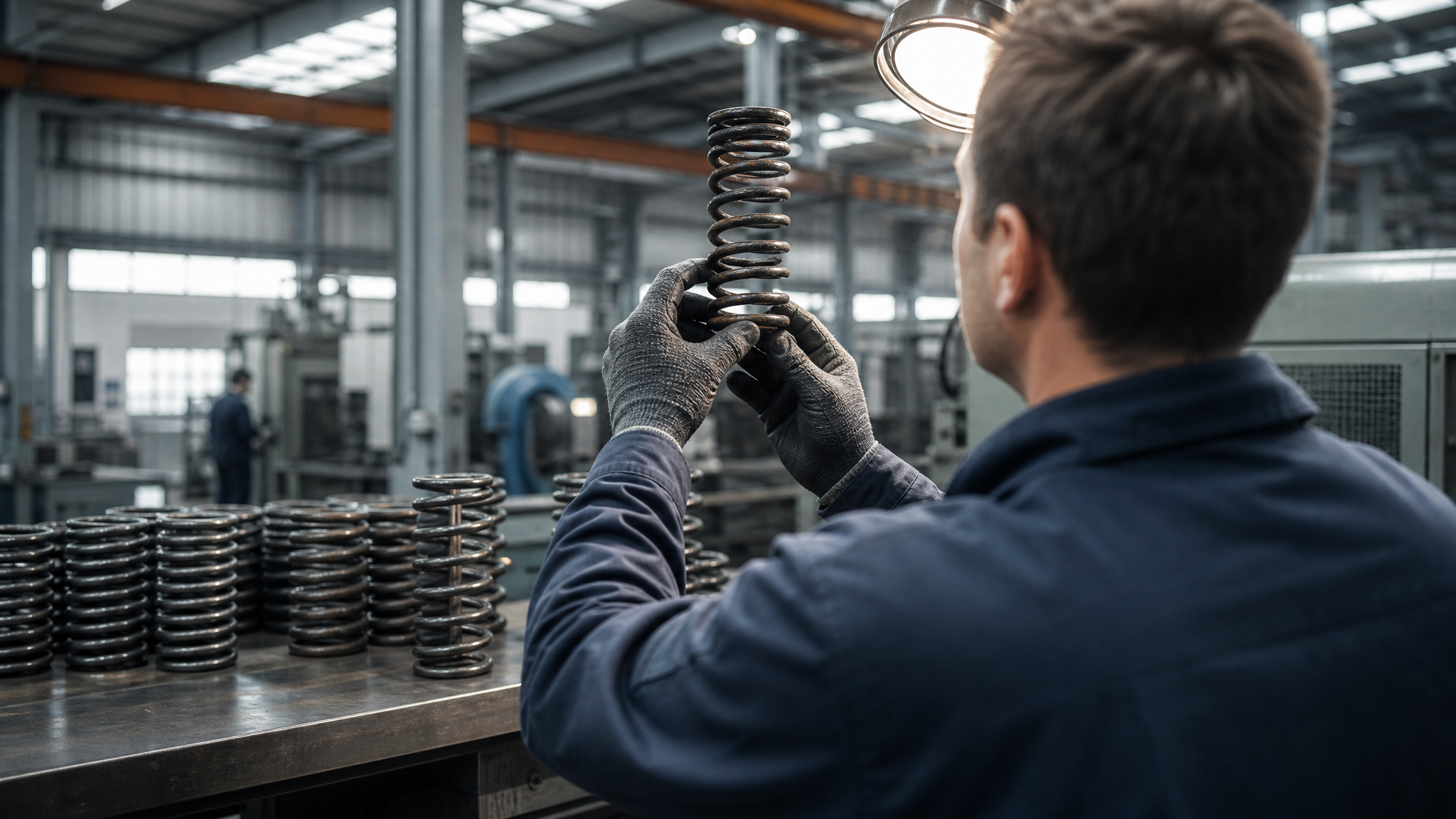

Визуальный осмотр выявляет недопустимые дефекты: риски, трещины, волосовины, царапины, следы ржавчины, а также отслаивание, шелушение, пористость и неравномерную толщину защитного покрытия. Эти дефекты указывают на недостаточность смазки и ее неспособность предотвратить локальную коррозию.

Для углубленной оценки применяют неразрушающие методы контроля:

• Оптическая микроскопия - для выявления микротрещин, следов окисления, остатков грязи в зазорах витков.

• Ультразвуковой контроль - обнаруживает внутренние расслоения и полости в материале пружины, возникающие при усталостном разрушении.

• Вихретоковый контроль - чувствителен к изменениям электропроводности, вызванным ржавчиной и локальным окислением.

• Рентгенография - позволяет выявить скрытые трещины, направление их распространения и глубину проникновения.

Комбинация визуального и инструментального контроля дает полную картину влияния загрязнения на пружину при воздействии той или иной смазки.

Испытания смазочных материалов на загрязнение

Испытания смазочных материалов на загрязнение моделируют реальные условия, когда в механизм проникает пыль и грязь.

Методика включает три этапа: подготовка испытуемой смазки с контролируемым загрязнением, циклическое нагружение пружины со смазкой, анализ результатов.

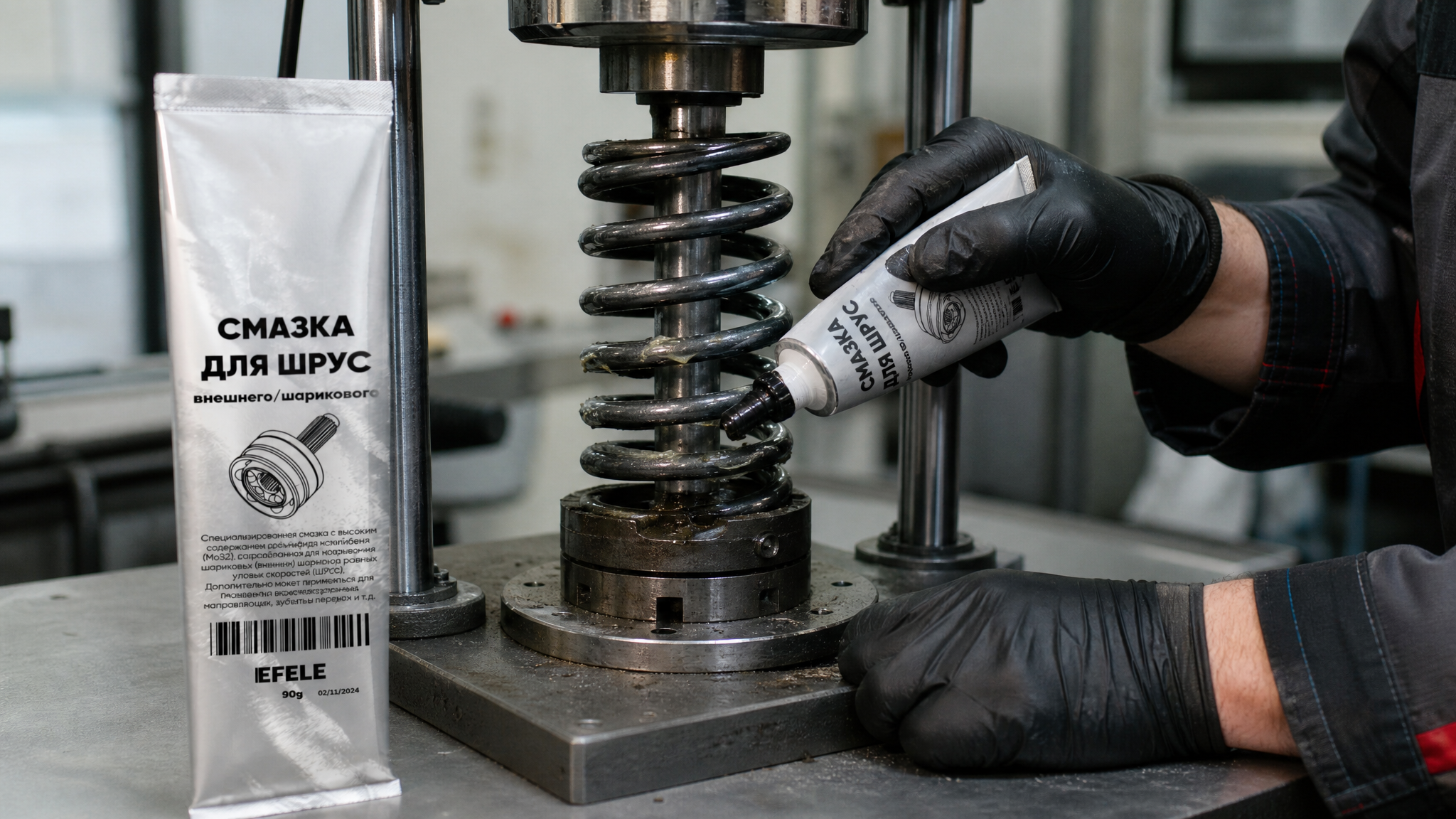

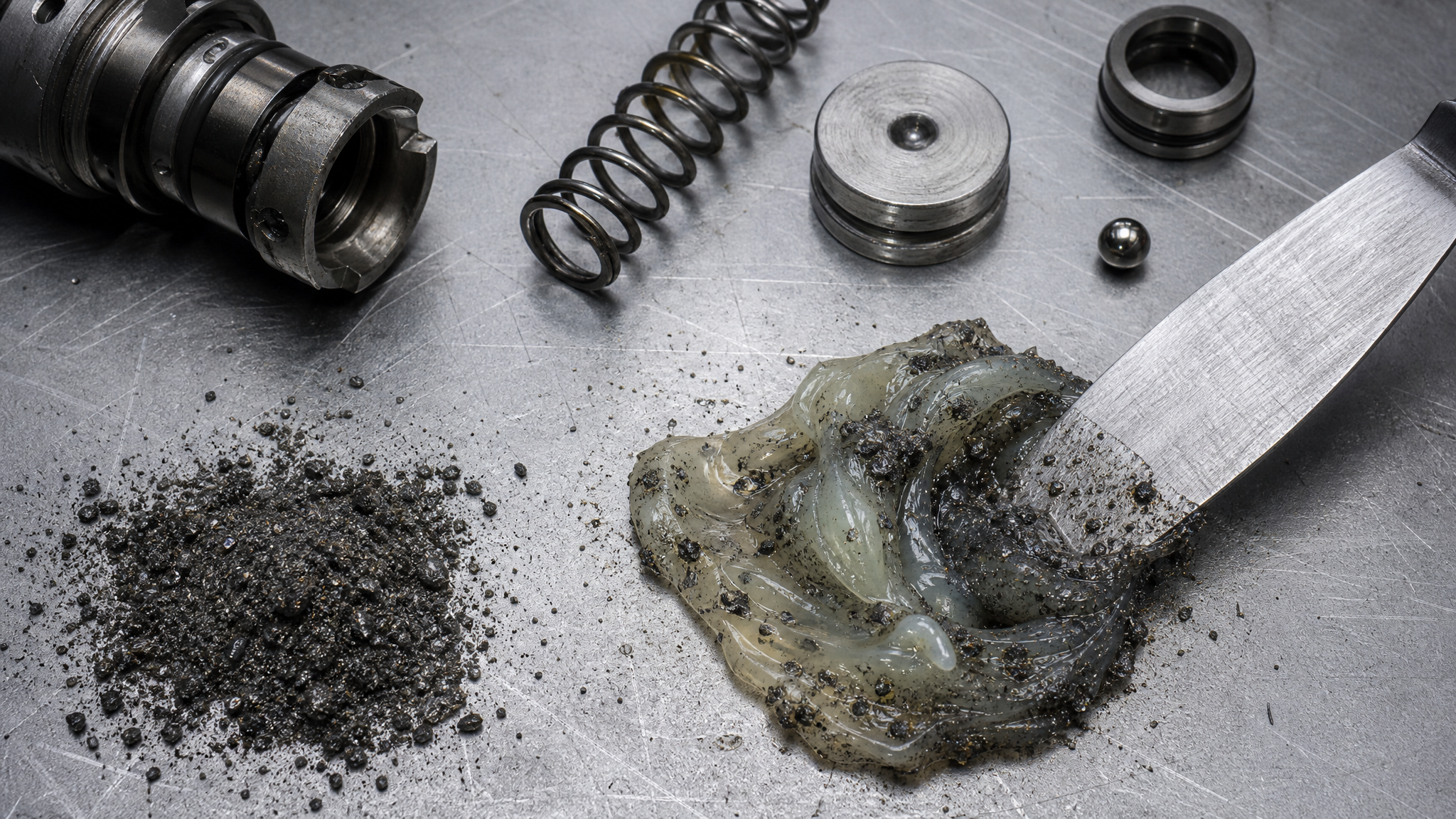

На этапе подготовки в смазку смешивают абразивный материал (природный песок, щебень, техническую пыль) в известной пропорции. Смешивание проводят механически до получения однородной консистенции. Затем подготовленной смазкой наносят тонкую пленку на пружину - не слой в несколько миллиметров, а ровное покрытие, которое обеспечивает защиту без избытка материала.

На этапе испытания пружину с загрязненной смазкой устанавливают на испытательный стенд и подвергают циклическому сжатию на амплитуде, соответствующей рабочим условиям механизма. Количество циклов зависит от класса выносливости: для напряженных режимов -10⁵–10⁶ циклов, для умеренных -10⁴–10⁵. Во время испытания фиксируют изменение усилия сжатия, температуру пружины и момент возникновения видимых повреждений.

На этапе анализа результатов сравнивают остаточную деформацию пружины, смазанной чистой смазкой, с результатами смазки, загрязненной абразивом. Разница в осадке показывает эффективность защиты. Если осадка при загрязнении превышает допуск в 1,5–2 раза, смазка не прошла испытание и требует замены.

Защита смазки от пыли и выбор правильного материала

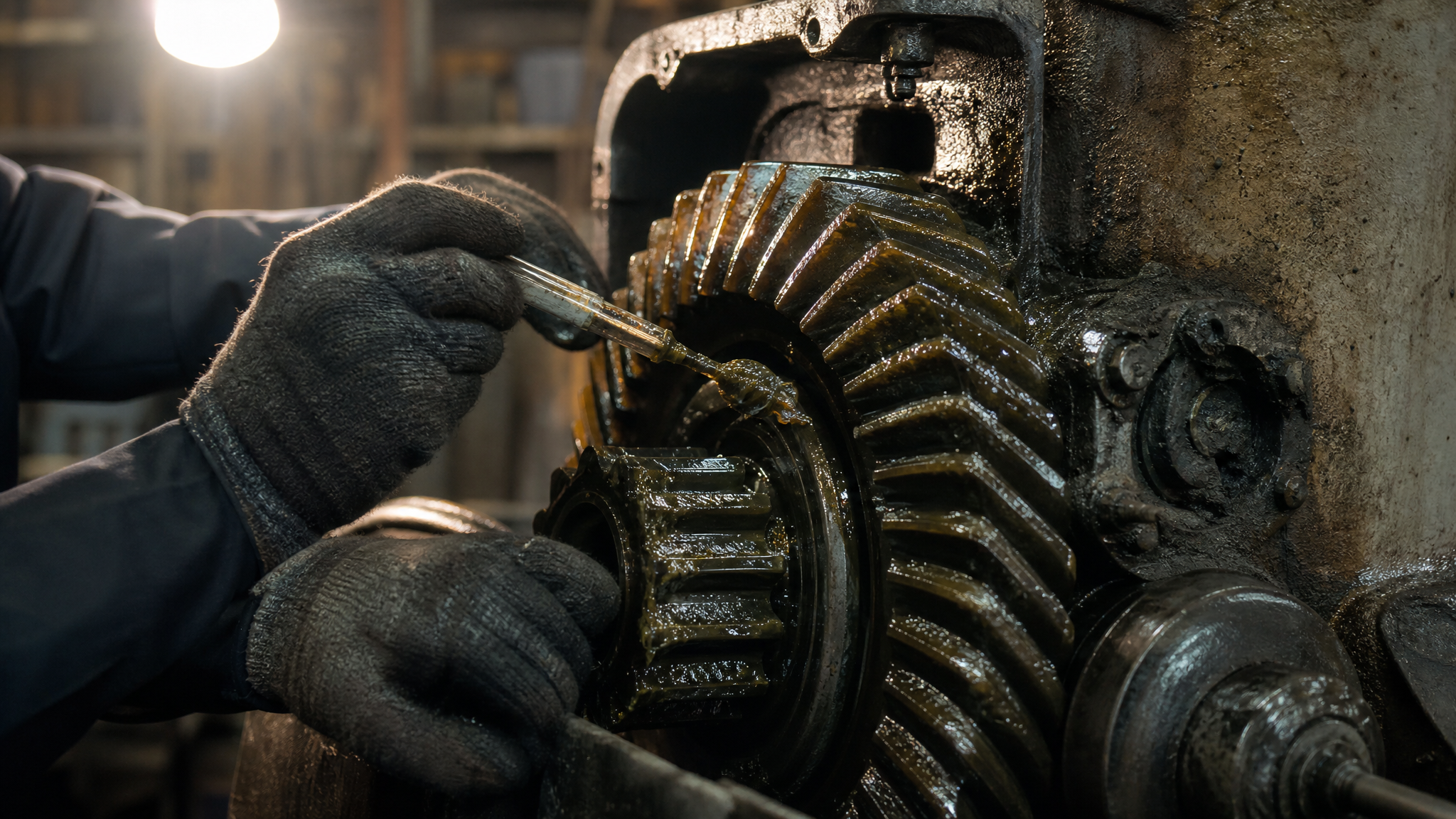

Для защиты смазки от пыли в механизмах передачи важны герметизирующие элементы: уплотнители, грязеуловители и защитные колпачки.

Однако сама смазка должна иметь достаточную адгезию, чтобы не вымываться при попадании влаги и мелкого абразива, и достаточную стойкость к окислению, чтобы не деградировать при контакте с кислородом и влагой в присутствии грязи.

Выбор смазки механизмов в условиях высокого загрязнения требует проверки по нескольким критериям. Во-первых, адгезия - способность смазки "прилипать" к поверхности пружины и удерживаться там, несмотря на вибрацию и температурные колебания. Во-вторых, вязкость при рабочей температуре - слишком жидкая смазка вымывается быстрее, слишком густая не обеспечивает распределения по всей поверхности. В-третьих, антикоррозионные присадки - они образуют защитный слой на металле и замедляют развитие ржавчины даже при попадании влаги.

Практика ремонтных служб показывает, что в условиях грязи и влаги пружины механизмов выбора передач (например, в автомобилях с механической коробкой передач) требуют более густую смазку - не ниже NLGI 2 - и материал с доказанной устойчивостью к эмульгированию. Для защиты механизмов от износа в условиях попадания грязи и пыли, особенно в механических узлах с циклически нагружаемыми деталями, целесообразно использовать комплексные литиевые или полиурийные смазки, которые обладают высокой адгезией и сохраняют защитную пленку даже при попадании абразива.

Как правильно интерпретировать результаты испытаний

Результаты тестирования пружин на износостойкость требуют корректной интерпретации.

Если остаточная деформация пружины после трехкратного сжатия не превышает норму, установленную конструктором, это означает, что смазка адекватна. Если же осадка выросла на 20–50% при загрязненной смазке - это сигнал о том, что абразив разрушает защитную пленку и ускоряет износ витков пружины.

Важно различать видимые и скрытые дефекты. Видимые дефекты (ржавчина, потускнение, отслаивание покрытия) говорят о кратковременном отказе защиты. Скрытые дефекты (микротрещины, внутренние расслоения, усталостные повреждения) выявляют только инструментальными методами и указывают на глубокое разрушение материала. Если результаты испытаний выявили оба типа дефектов, смазку необходимо заменить, так как она не обеспечивает ни внешнюю, ни внутреннюю защиту.

Сравнение результатов между несколькими образцами смазок позволяет выбрать оптимальный вариант для конкретного механизма. Смазка, которая показала минимальную осадку, минимальный рост ржавчины и отсутствие микротрещин, считается лучшим выбором для данных условий работы.

Часто задаваемые вопросы

Может ли пружина быть целой снаружи, но изношенной внутри?

Да, это типичный случай. Остаточная деформация и осадка не всегда видны невооруженным глазом. Пружина может сохранять внешний вид, но потеря упругости выявляется только при измерении усилия сжатия или при инструментальном контроле. Поэтому при сомнениях необходимо провести лабораторные измерения, а не полагаться только на визуальный осмотр.

Почему ржавчина считается дефектом, если это "просто поверхность"?

Ржавчина - это не косметический дефект. Она указывает на разрушение защитного слоя и проникновение влаги в материал. Если ржавчина затронула поверхность, она может распространиться внутрь, сформировать концентратор напряжений и привести к хрупкому разрушению пружины при циклической нагрузке. ГОСТ запрещает следы ржавчины как недопустимый дефект.

Достаточно ли одного визуального осмотра для проверки качества пружины после испытания?

Нет. Визуальный осмотр выявляет лишь часть дефектов. Для полной оценки необходимо измерить остаточную деформацию, провести циклические испытания, проверить геометрию и применить методы неразрушающего контроля (микроскопию, ультразвуковой контроль, вихреток). Только комплексный контроль дает надежный результат.

Что более важно для выбора смазки - ее вязкость или адгезия?

Оба свойства одинаково важны. Вязкость определяет способность смазки распределяться и заполнять микронеровности. Адгезия - это способность удерживаться на поверхности при вибрации и загрязнении. Если вязкость оптимальна, но адгезия низкая, смазка вымывается пылью. Если адгезия высока, но вязкость неправильна, смазка не образует сплошной пленки.

Какой срок выдержки пружины после нагружения необходимо соблюдать?

Для крупных и средних винтовых пружин -48 часов, для мелких -72 часа. Этот период нужен для стабилизации материала, окончания процессов релаксации напряжений и проявления отложенной коррозии. Сокращение сроков выдержки приведет к недостоверным результатам.

Заключение

Методика тестирования пружин на износостойкость в условиях попадания грязи опирается на стандартизированные параметры контроля: остаточную деформацию, осадку, усилие сжатия, геометрию и состояние поверхности. Выбор смазки механизмов - это не просто подбор по вязкости, а комплексная проверка способности материала образовывать защитную пленку, удерживать адгезию при загрязнении и предотвращать коррозию. Правильно выбранная смазка, проверенная в лабораторных условиях с имитацией грязи и абразива, гарантирует надежную работу пружин и механизмов передачи в течение требуемого срока.

Для внедрения испытаний на своем производстве или в сервисной службе организуйте входной контроль материалов, подготовьте испытательный стенд с циклическим нагружением, определите процедуры визуального и инструментального контроля, а затем протестируйте несколько вариантов смазок в условиях, максимально приближенных к реальной эксплуатации. Результаты тестирования станут основой для выбора оптимального материала и регламентирования периодичности смазывания механизмов.
