Методика испытаний смазки для оконной фурнитуры на легкость хода и усилие в ньютонах по ГОСТ

Оконная фурнитура работает в условиях постоянного трения, температурных колебаний и влажности. Легкость хода механизма напрямую зависит от качества смазочного материала и его соответствия техническим требованиям. Методика испытаний смазки для оконной фурнитуры включает измерение усилия, необходимого для управления створкой, тестирование на морозостойкость, устойчивость к вымыванию и совместимость с полимерными компонентами. Эта статья предназначена для инженеров, закупщиков и технических специалистов, которые отвечают за выбор и контроль качества смазочных материалов для пластиковых и металлических оконных конструкций. Вы узнаете, какие стандарты применяются, как проводятся испытания на легкость хода, какие параметры измеряют усилие в ньютонах и как интерпретировать результаты для принятия обоснованного решения о закупке.

Нормативная база и требования к смазкам для оконной фурнитуры

Смазка для оконной фурнитуры на пластиковых окнах должна соответствовать целому набору технических условий, касающихся безопасности, совместимости и долговечности.

Производители оконной фурнитуры устанавливают требования на основе общих принципов ГОСТ, а также согласованных с европейскими стандартами тестовых процедур. Ключевой момент: смазка не должна ни набухать, ни размягчать полиуретан, ПВХ и полиамид, из которых изготовлены части механизма. Одновременно она должна обеспечивать устойчивость к климатическому циклированию - перепадам температур, влаге и ультрафиолету.

Тестирование проводится с целью убедиться, что после 2-3 лет работы (условный ресурс) фурнитура остается в рабочем состоянии, без заклинивания, заедания или повышенного внутреннего трения. Для металлических деталей фурнитуры смазка должна защищать от коррозии и окисления, для пластиковых компонентов - сохранять их формоустойчивость и эластичность.

Методика измерения усилия хода фурнитуры в ньютонах

Основной параметр, который контролируют при испытаниях, - это усилие, необходимое для открытия окна или поворота ручки в горизонтальное положение.

Измерение ведется с помощью динамометра или специализированного испытательного стенда с датчиком силы, откалиброванным по ГОСТ или аналогичным стандартам.

Процедура испытания:

• На испытательный образец фурнитуры (обычно это поворотно-откидной механизм или откидная створка) наносят проверяемую смазку в объеме, рекомендованном производителем окна

• Устанавливают сборку на стенд таким образом, чтобы датчик силы контактировал с ручкой фурнитуры

• Выполняют цикличное движение (открытие и закрытие) с постоянной скоростью, фиксируя максимальное усилие при каждом цикле

• Измерения проводят в исходном состоянии, после нагрева, охлаждения и после воздействия влаги

Усилие измеряется в ньютонах (Н). Для большинства оконной фурнитуры приемлемый диапазон лежит в пределах 10-30 Н для открытия створки при нормальной температуре. При низких температурах (минус 10-20°C) усилие может вырасти на 20-40%, что является нормальной реакцией на загустение смазки, но оно не должно превышать 45-50 Н, иначе фурнитура становится неудобной в использовании.

Климатические испытания смазки и ресурсные тесты

Реальная оценка качества смазки возможна только при длительном циклировании в различных климатических условиях.

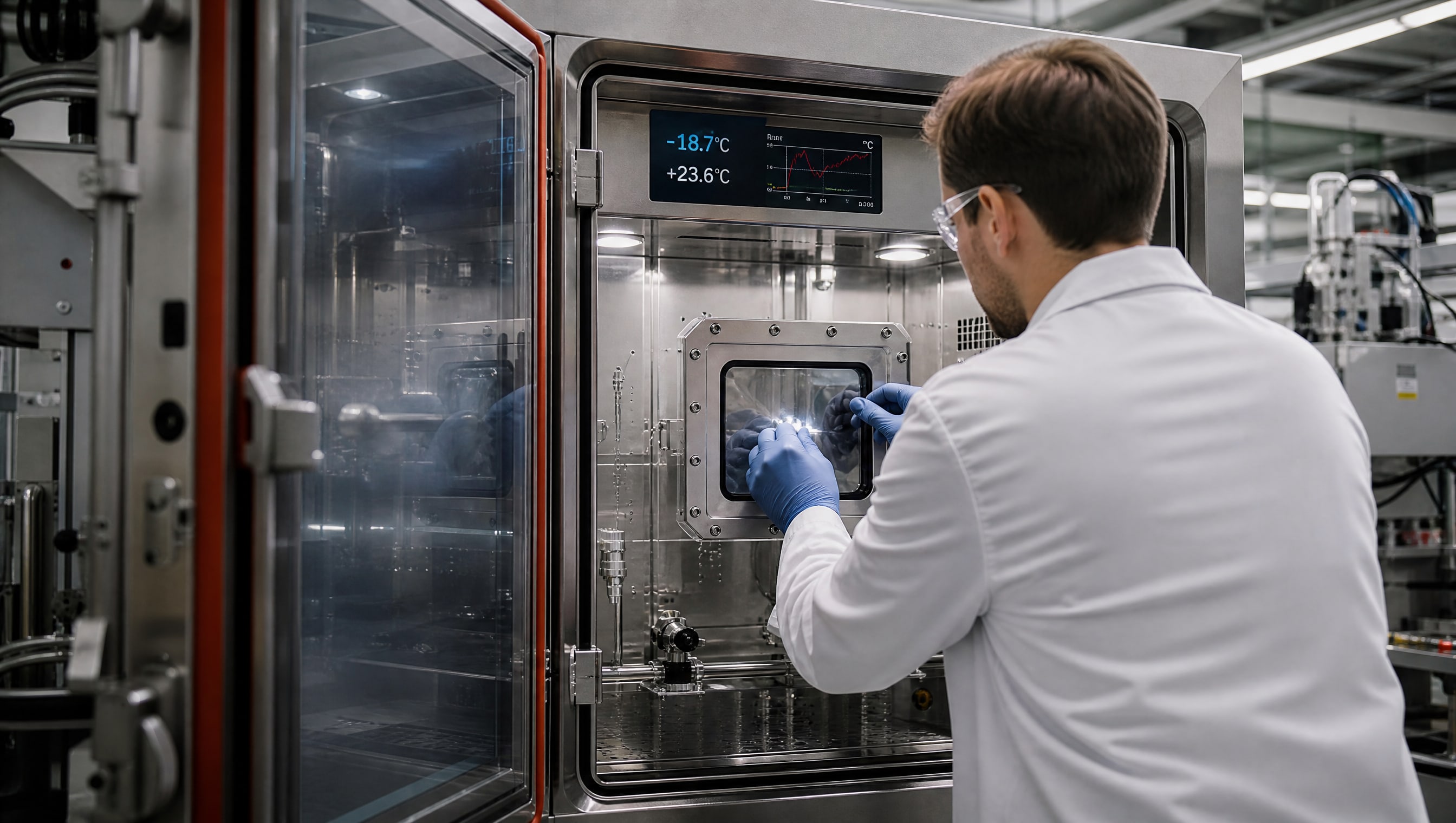

Ресурсные тесты смазки включают от одного до пяти миллионов циклов открытия-закрытия в зависимости от требуемого класса надежности. Образцы фурнитуры размещают в климатическую камеру, где температура чередуется между минус 10°C, плюс 23°C и плюс 50°C с периодом от 2 до 6 часов.

Параллельно проводят тесты на вымывание. Образец помещают под струю воды (давление 1-3 бара) или в ванну с морской водой на определенное время. После этого измеряют остаточное усилие хода: если оно увеличилось более чем на 50% от исходного значения, смазка считается недостаточно устойчивой к водному вымыванию и не подходит для фурнитуры, установленной в условиях повышенной влажности.

Морозостойкость проверяют путем выдержки образца при минус 30°C и минус 40°C в течение 4-8 часов, после чего измеряют усилие сразу же и через 10-15 минут нагрева до комнатной температуры. Смазка не должна твердеть и не должна допускать заклинивания механизма при этих экстремальных условиях.

Совместимость с полимерными материалами и адгезия

Проверка совместимости смазки с пластмассами проводится в соответствии с методиками контакта материалов.

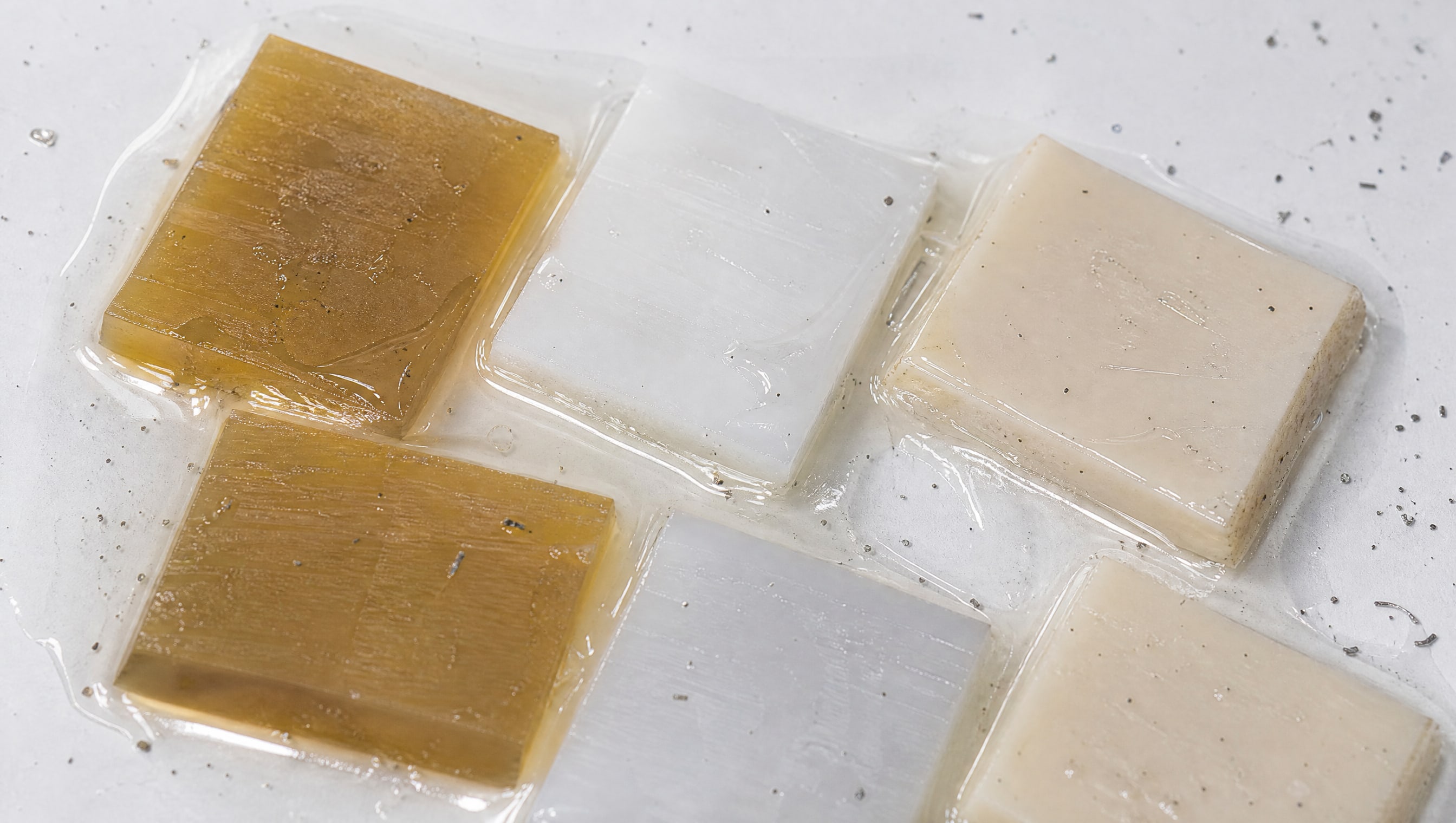

Образцы полиуретана, ПВХ и полиамида 6 погружают в смазку на 7-14 дней при плюс 23°C и при плюс 60°C, затем измеряют изменение массы и размеров, а также оценивают визуально целостность и эластичность материала. Допустимое изменение массы обычно не превышает 5%, а линейных размеров -2%.

Адгезия смазки - это способность удерживаться на металлической и пластиковой поверхности даже при вымывании и эксплуатации. Недостаточная адгезия приводит к быстрому стеканию смазки со скользящих поверхностей, и фурнитура теряет защиту от коррозии и трения. Для измерения адгезии используют испытание по схеме капельного теста или центрифугирования. Смазка наносится на вертикальную металлическую пластину, и через определенные интервалы (часы, дни) измеряют количество вещества, оставшегося на поверхности.

На практике, чтобы избежать частого переподбора смазки, на производстве проверяют адгезию после полного цикла климатических испытаний и вымывания. Если после этого на критичных точках трения остается менее 30-40% исходного количества смазки, требуется использование более липких (с более высокой адгезией) вариантов или смазок-аэрозолей, которые проникают глубже в зазоры.

Выбор смазки для оконной фурнитуры на пластиковых окнах

Лучшая смазка для оконной фурнитуры выбирается в зависимости от климата и типа конструкции.

Силиконовая смазка для оконной фурнитуры обеспечивает максимальную морозостойкость и совместимость с полимерами, но требует постоянного контроля адгезии и может требовать частого переподнесения. Минеральные смазки с загустителем на основе литиевого мыла или полиуретана дают лучшую адгезию и ресурс, но менее морозостойки.

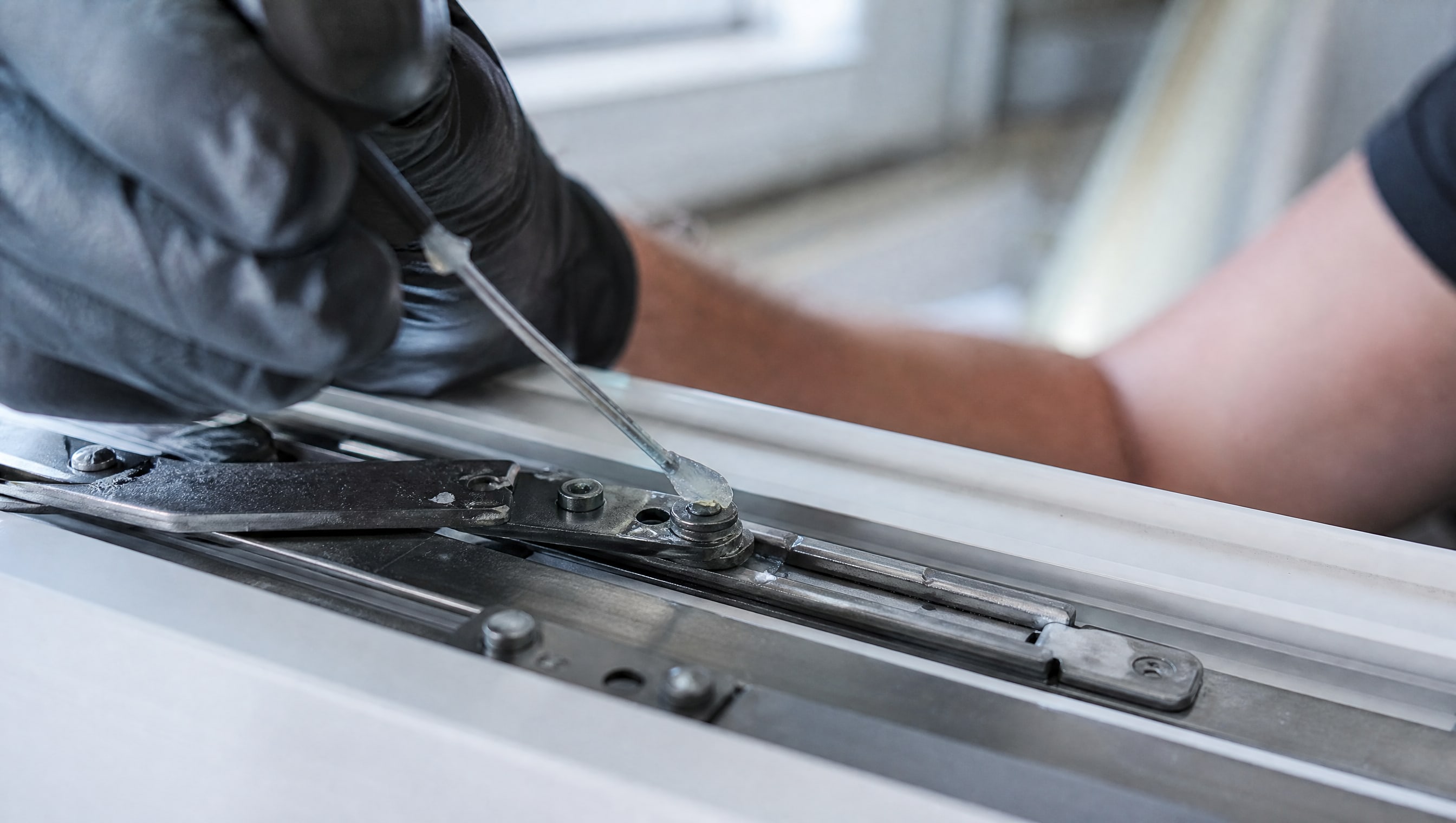

В последние годы на производстве оконных конструкций прижилась практика использования силиконовых морозостойких составов для заводской смазки фурнитуры, так как они обеспечивают надежную работу в диапазоне от минус 40 до плюс 70°C без загустевания при холоде. Такие смазки обычно наносят в виде аэрозоля или тонкой пасты непосредственно на узлы трения: петли, направляющие створок, запирающие механизмы. Масло для смазки оконной фурнитуры (маловязкие синтетические масла) применяют в специализированных применениях, когда требуется минимальное сопротивление, но такой выбор встречается реже, чем смазки-пасты.

Когда требуется максимальная защита от коррозии и длительный ресурс, инженеры выбирают смазку, которая показала стабильные результаты в циклических тестах при амплитуде не менее 2 миллионов циклов. Для северных регионов допуск на морозостойкость становится критичным, и предпочтение отдается составам, которые прошли тестирование при минус 35°C. Для южных регионов и прибрежных зон с морской солью акцент смещается на устойчивость к вымыванию и коррозионную защиту.

При эксплуатации в условиях циклического увлажнения смазка должна обладать водоотталкивающей способностью - гидрофобностью. Если смазка впитывает влагу, она теряет текучесть, загустевает и может способствовать коррозии. Именно поэтому для фурнитуры, работающей на фасадах, рекомендуется проверять водостойкость смазки в ходе предварительных испытаний партии.

Для обеспечения легкости хода и снижения усилия при работе оконной фурнитуры, особенно в условиях низких температур, на производстве используют силиконовые морозостойкие составы, совместимые с пластмассами и эластомерами. Такой выбор позволяет избежать заедания фурнитуры в зимний период и снижает потребность в техническом обслуживании.

Интерпретация результатов испытаний и выбор критериев приемки

После проведения полного цикла испытаний инженер должен сравнить полученные данные с установленными производителем окон или фурнитуры техническими условиями.

Основные показатели, на которые обращают внимание:

• Исходное усилие хода при плюс 23°C: не более 25 Н для стандартной фурнитуры

• Усилие при минус 10°C: прирост не более 40% от исходного (то есть не выше 35 Н)

• Усилие после 2 миллионов циклов: изменение не более 15% от исходного

• Массовое изменение контактных материалов после выдержки в смазке: не более 5%

• Остаток смазки на поверхности после вымывания: не менее 40% от первоначального количества

Если хотя бы один из параметров выходит за установленные пределы, партия смазки подлежит возврату поставщику или требует переработки. На практике закупщики промышленного сектора выполняют приемочные испытания типовой партии, а затем, если результаты удовлетворительны, переходят на периодический контроль (раз в месяц или раз в квартал) с сокращенным набором тестов.

Типичная схема входного контроля включает проверку вязкости при 40 и 100°C, температуры каплепадения, адгезии и морозостойкости при минус 20°C. Полный цикл климатических испытаний проводят один-два раза в год или при смене поставщика, чтобы убедиться в стабильности качества.

Часто задаваемые вопросы

Какая смазка подходит для пластиковых окон в условиях северного климата?

Для северного климата требуется смазка, которая не теряет текучести при минус 30-40°C. Силиконовые морозостойкие составы показывают лучшие результаты в испытаниях при экстремально низких температурах. Главный критерий - усилие хода не должно превышать 45-50 Н при минус 20°C. Проверьте у поставщика наличие протокола испытаний при минусовых температурах перед закупкой партии.

Как часто нужно повторно смазывать оконную фурнитуру во время эксплуатации?

При правильном выборе смазки первоначальной обработки хватает на 2-3 года. Однако в условиях повышенной влажности, на прибрежных объектах или если фурнитура работает более 5-10 раз в день, рекомендуется переподнесение смазки каждые 12-18 месяцев. Адгезия смазки со временем снижается из-за вымывания и окисления, поэтому плановое техническое обслуживание включает осмотр и при необходимости нанесение дополнительного слоя.

Какое усилие хода считается нормальным для оконной ручки?

Стандартное усилие для поворота ручки в горизонтальное положение составляет 10-20 Н при нормальной температуре. Для открытия откидной створки требуется 15-30 Н в зависимости от размера и веса створки. Если усилие превышает 40 Н, это указывает на недостаточное смазывание, загрязнение механизма или износ фурнитуры. В этом случае требуется чистка, переподнесение смазки или замена вышедших из строя деталей.

Почему силиконовая смазка для оконной фурнитуры предпочтительнее минеральной?

Силиконовая смазка обеспечивает лучшую совместимость с ПВХ и полиуретаном, не вызывает их набухания и размягчения. Кроме того, она стабильнее при низких температурах и выдерживает более широкий диапазон температур без загустевания или разжижения. Минеральные смазки дешевле, но требуют частого контроля адгезии и менее надежны в условиях мороза.

Что такое адгезия и почему она важна для оконной смазки?

Адгезия - это способность смазки удерживаться на поверхности металла и пластика. Без достаточной адгезии смазка быстро стекает с узлов трения, и фурнитура остается без защиты, что ведет к коррозии и повышению трения. Проверка адгезии - обязательный этап испытаний. Минимально приемлемый остаток смазки после вымывания составляет 40% от первоначального количества.

Заключение

Методика испытаний смазки для оконной фурнитуры - это комплекс процедур, включающих измерение усилия хода в ньютонах, климатическое циклирование, тесты на совместимость с полимерами и проверку адгезии. Правильно выбранная смазка обеспечивает легкость хода механизма в широком диапазоне температур, защищает фурнитуру от коррозии и вымывания, и увеличивает ресурс до 2-3 лет без переподнесения. При закупке смазки требуйте у поставщика протокол испытаний, включающий измерения при минусовых температурах, ресурсные тесты на не менее чем 1-2 миллиона циклов и проверку совместимости с материалами вашей фурнитуры.

Ваш следующий шаг: определите климатический класс вашего региона (север, юг, побережье) и требуемый ресурс фурнитуры, затем запросите у поставщика смазки техническое описание и протоколы испытаний, которые подтверждают соответствие параметрам: усилие хода не более 25 Н при плюс 23°C, прирост усилия не более 40% при минус 10°C, и остаток адгезии не менее 40% после вымывания. На этой основе примите решение о закупке и установите план периодического входного контроля.
