Материалы для узлов трения в фармацевтической промышленности: выбор и применение

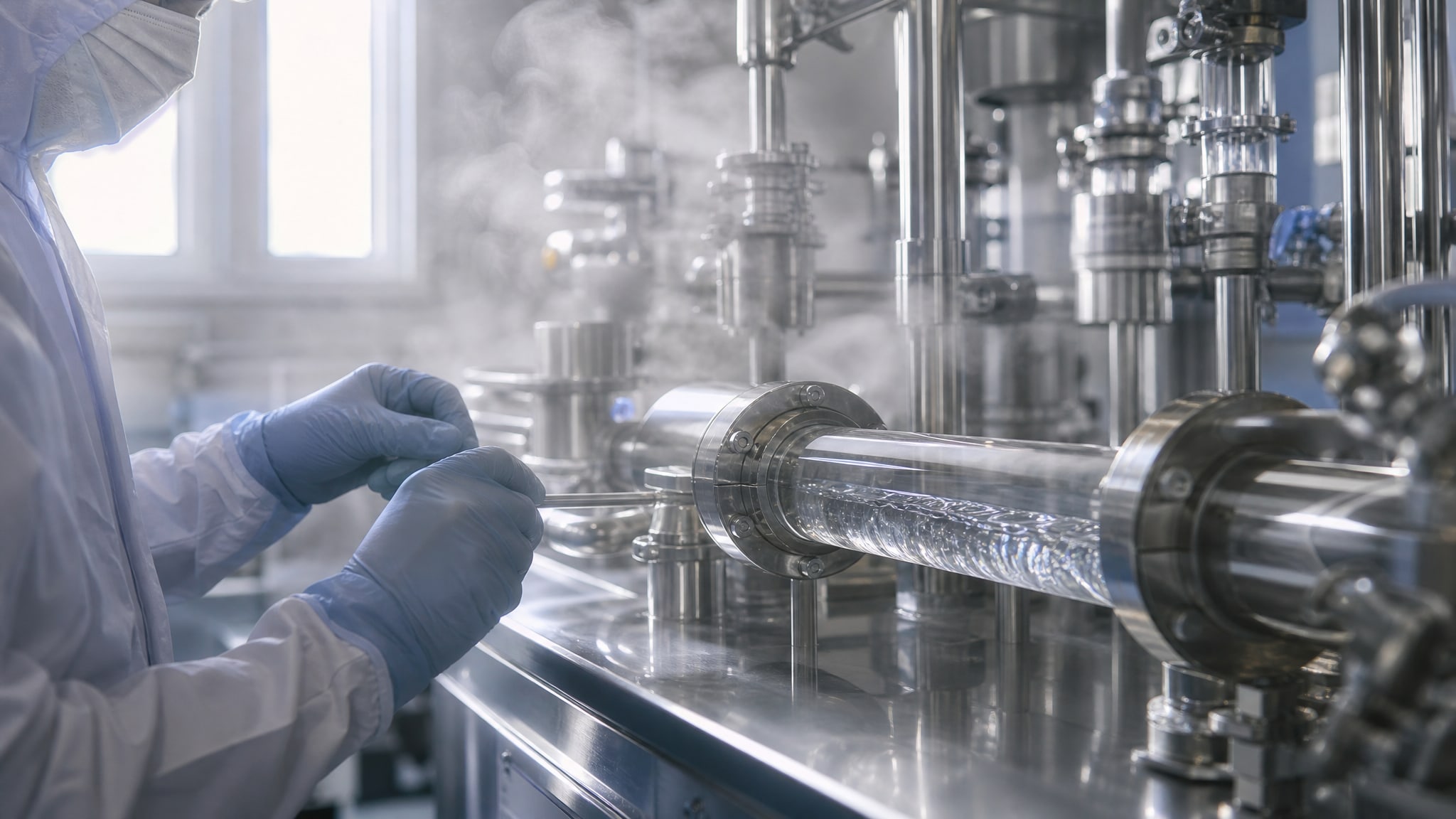

Фармацевтическое оборудование работает в условиях, где стандартные подходы к смазке и покрытиям неэффективны. Здесь каждый узел трения подвергается воздействию высокотемпературного пара, щелочных растворов, спирта, вакуума и частых циклов CIP/SIP-санитарной обработки. Именно поэтому выбор материалов и покрытий для таких узлов требует отдельного анализа конкретной детали, ее нагрузок и химической среды.

В этой статье разбираем, почему универсальное решение не работает, какие полимеры и твердосмазочные системы применяют в фармацевтике, как подбирают уплотнения и какие параметры материала критичны для долгой работы оборудования. Материал предназначен для инженеров, технических специалистов и снабженцев, которые сталкиваются с переспецификацией деталей или модернизацией линий.

Почему в фармацевтике матрица выбора отличается от обычного производства

Промышленное оборудование может работать с жидкой смазкой, традиционными эластомерами и хромированием.

Фармацевтическое - нет. Здесь сходятся несколько требований одновременно: рабочая среда (горячий пар до 120–140 °C, спирт, щелочи), цикличность CIP-обработок (химическое очищение под давлением) и запрет на загрязнение продукта.

Это значит, что материал должен одновременно:

• Выдерживать химическое воздействие спирта, щелочей и кислых растворов без разбухания и потери размеров;

• Работать при температурных скачках (охлаждение после SIP, нагрев при работе);

• Не выделять вещества, опасные для продукта или нарушающие его стерильность;

• Сохранять геометрию и фрикционные свойства через множество циклов санитарной обработки;

• Обладать низким коэффициентом трения без добавления жидкой смазки.

Именно поэтому выбор между PTFE, PEEK, твердым хромом, DLC и другими системами не универсален. На одном оборудовании направляющие могут быть из PEEK, уплотнения - из FKM, а открытые шпиндели - покрыты MoS₂. На другом - полностью полимерные детали.

Полимерные материалы для узлов трения: когда какой использовать

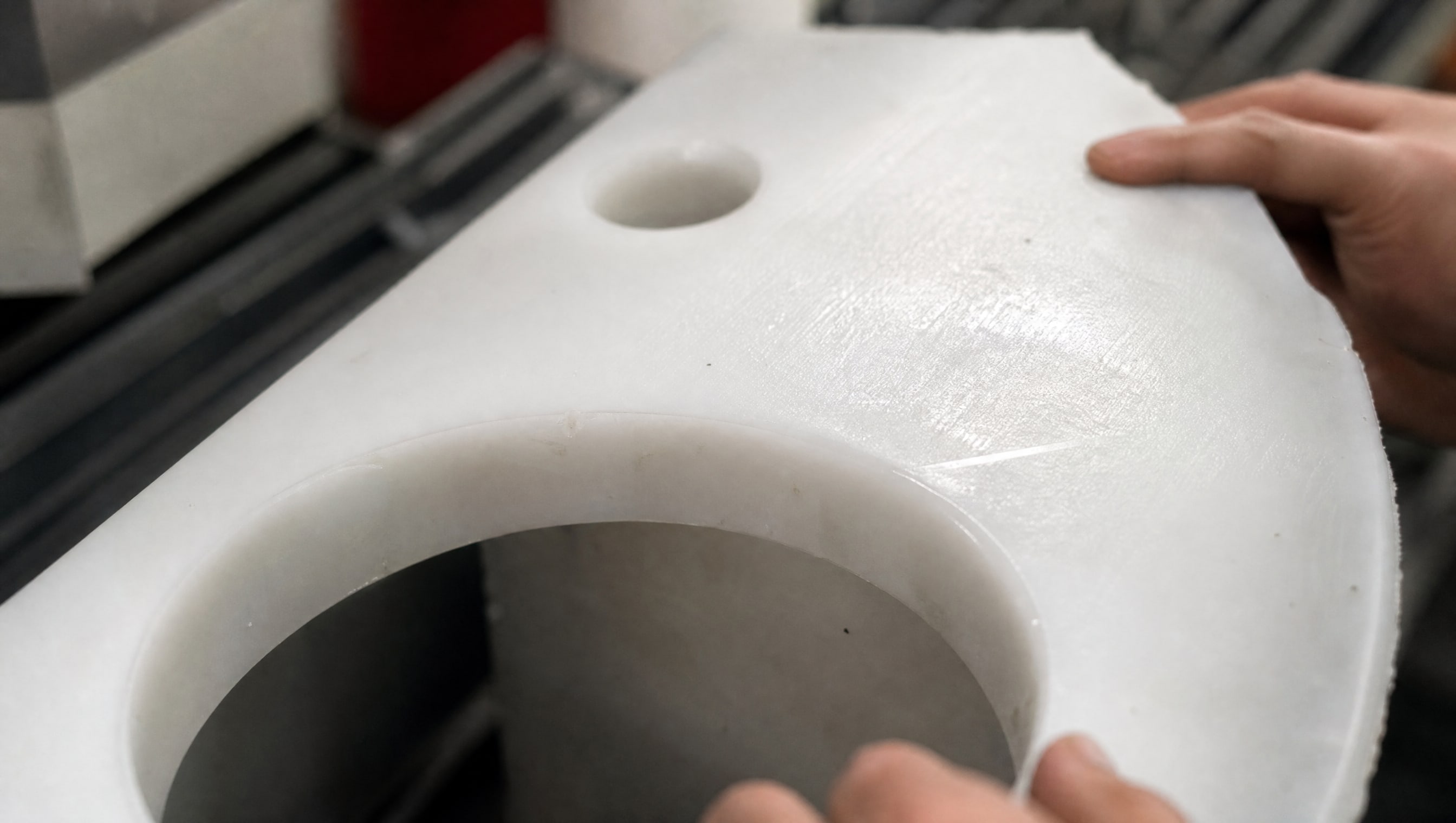

PTFE (политетрафторэтилен): универсал фармацевтики

PTFE - полимер с одним из самых низких коэффициентов трения в отрасли. При сухом трении по стали показатель находится в диапазоне 0,04–0,08, что означает минимальное тепловыделение и износ контрповерхности. Рабочая температура PTFE доходит до 250 °C, что покрывает большинство фармацевтических циклов.

Химическая стойкость PTFE легендарна: он не боится спирта, щелочей, кислот и органических растворителей. Это делает его идеальным выбором для направляющих, втулок и скользящих уплотнений на линиях, где санитарная обработка проводится каждый день. PTFE также не впитывает воду, поэтому его размеры стабильны даже во влажной среде.

Недостаток - хрупкость при ударных нагрузках и ползучесть (деформация) под высокой статической нагрузкой. Поэтому для сильно нагруженных узлов PTFE комбинируют с наполнителями (стекловолокно, углерод, бронза) или выбирают более жесткие материалы.

PEEK: высокомодульный полимер для критичных узлов

PEEK (полиэфиркетон) отличается от PTFE высокой жесткостью и прочностью. Коэффициент трения по стали лежит в диапазоне 0,25–0,35 - выше, чем у PTFE, но компенсируется стойкостью к деформации под нагрузкой. Температурный лимит PEEK - примерно 110 °C при постоянном воздействии, но в кратковременных пиках материал переносит и 150 °C.

PEEK применяют на направляющих, где нужна высокая нагрузочная способность и геометрическая точность. Химическая стойкость хорошая, но не абсолютная: некоторые агрессивные кислоты и щелочи при нагреве могут вызвать опухание. Перед закупкой деталей из PEEK для фармацевтического оборудования сверяются со спецификацией производителя и подтверждают совместимость с используемыми моющими растворами.

UHMWPE: полиэтилен сверхвысокой молекулярной массы для абразивных сред

UHMWPE (сверхвысокомолекулярный полиэтилен) проявляет коэффициент трения в диапазоне 0,10–0,20 по стали и работает до 80 °C. Это материал для направляющих и скользящих элементов в условиях, где в среде присутствуют твердые частицы - например, на участках с порошками или гранулами перед герметизацией.

UHMWPE хорошо переносит ударные нагрузки и абразив. Однако его температурный потолок ниже, чем у PTFE и PEEK, поэтому в зонах высокотемпературной обработки его не рассматривают. Химическая стойкость UHMWPE хорошая, но в контакте с некоторыми органическими растворителями материал может впитывать вещество и менять размеры.

POM (полиоксиметилен, ацетал): компромисс между жесткостью и низким трением

POM в таблице характеристик показывает коэффициент трения 0,15–0,25 по стали при температуре работы до 110 °C. Важное свойство - низкое водопоглощение, что делает его стабильным при влажной среде и частых промывках.

POM часто используют в фармацевтическом оборудовании для втулок, направляющих малых диаметров и деталей, где нужны одновременно низкое трение и сохранение размеров. Однако POM не переносит высокие температуры, поэтому его применение ограничивается участками, работающими ниже 100 °C.

Твердосмазочные покрытия для открытых узлов трения

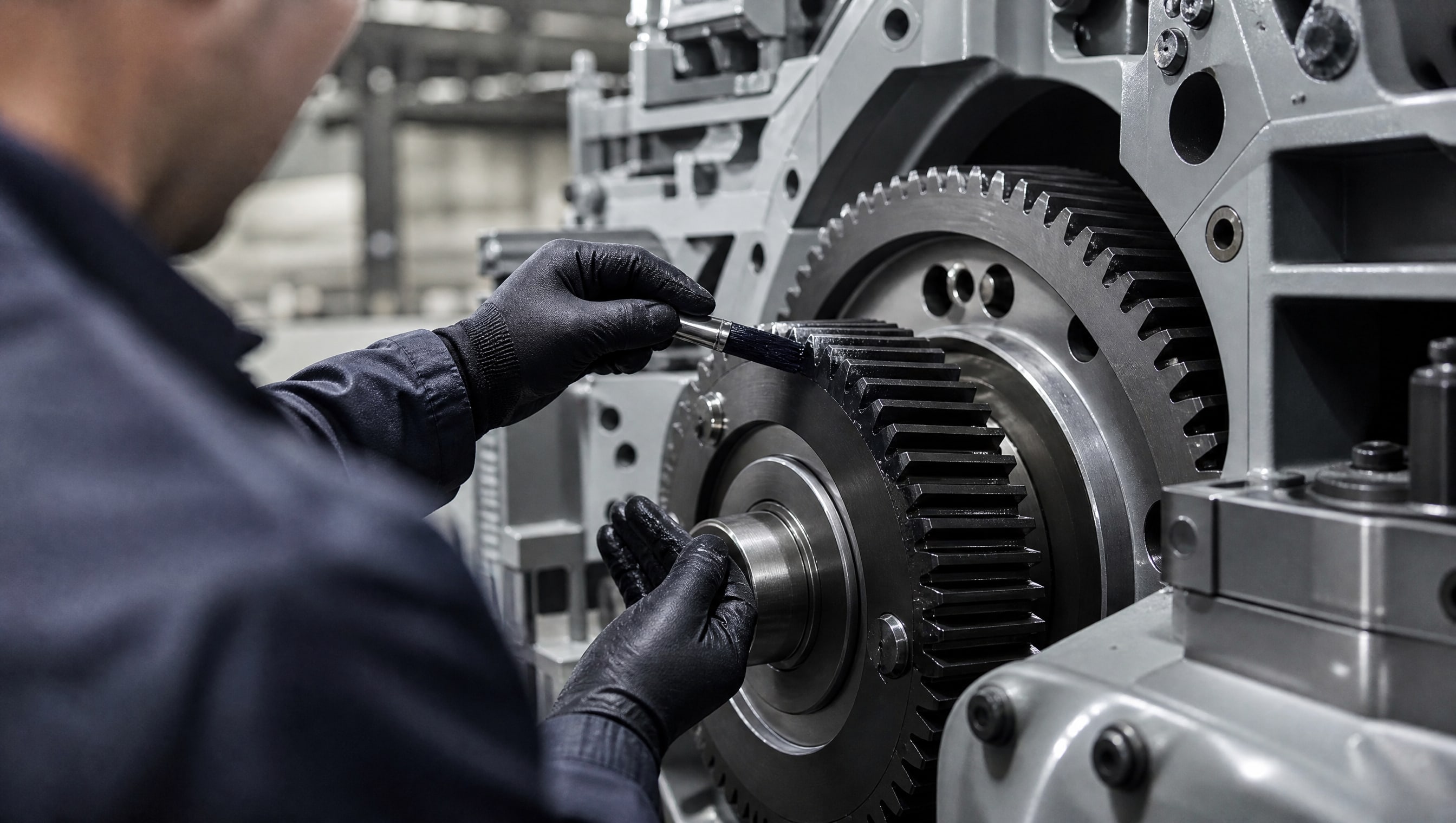

Когда полимерные материалы неподходящи - например, в открытых зубчатых передачах, резьбовых штангах, спинделях высокотемпературной сушки - приходится рассматривать твердосмазочные покрытия.

Классическая система для фармацевтики - покрытия на основе MoS₂ (дисульфид молибдена) и графита.

Такие покрытия работают до 440 °C при кратковременных пиках, что значительно выше, чем любой полимер. При этом они не содержат жидкого масла, поэтому не загрязняют продукт и не вымываются при санитарной обработке.

Недостаток твердосмазочных систем - хрупкость при абразивном износе. Если на поверхность попадают твердые частицы, покрытие царапается и быстро изнашивается. Поэтому такие покрытия имеют смысл для узлов, защищенных от контакта с посторонними включениями, или для участков, где загрузка редкая.

Выбор между MoS₂ и графитом зависит от среды: MoS₂ лучше работает при высоких температурах, графит - при наличии влаги (во влажной среде он не пылит). При подборе твердосмазочного покрытия запрашивают у производителя оборудования подтверждение совместимости с используемыми при CIP-обработке химикатами.

Уплотнения: особый класс материалов для фармацевтики

Уплотнения в фармацевтическом оборудовании работают в самых жестких условиях.

Они контактируют с горячим паром, спиртами, щелочами, испытывают перепады давления (вакуум-атмосфера-давление) и требуют минимальной остаточной деформации.

Стандартные материалы для таких уплотнений:

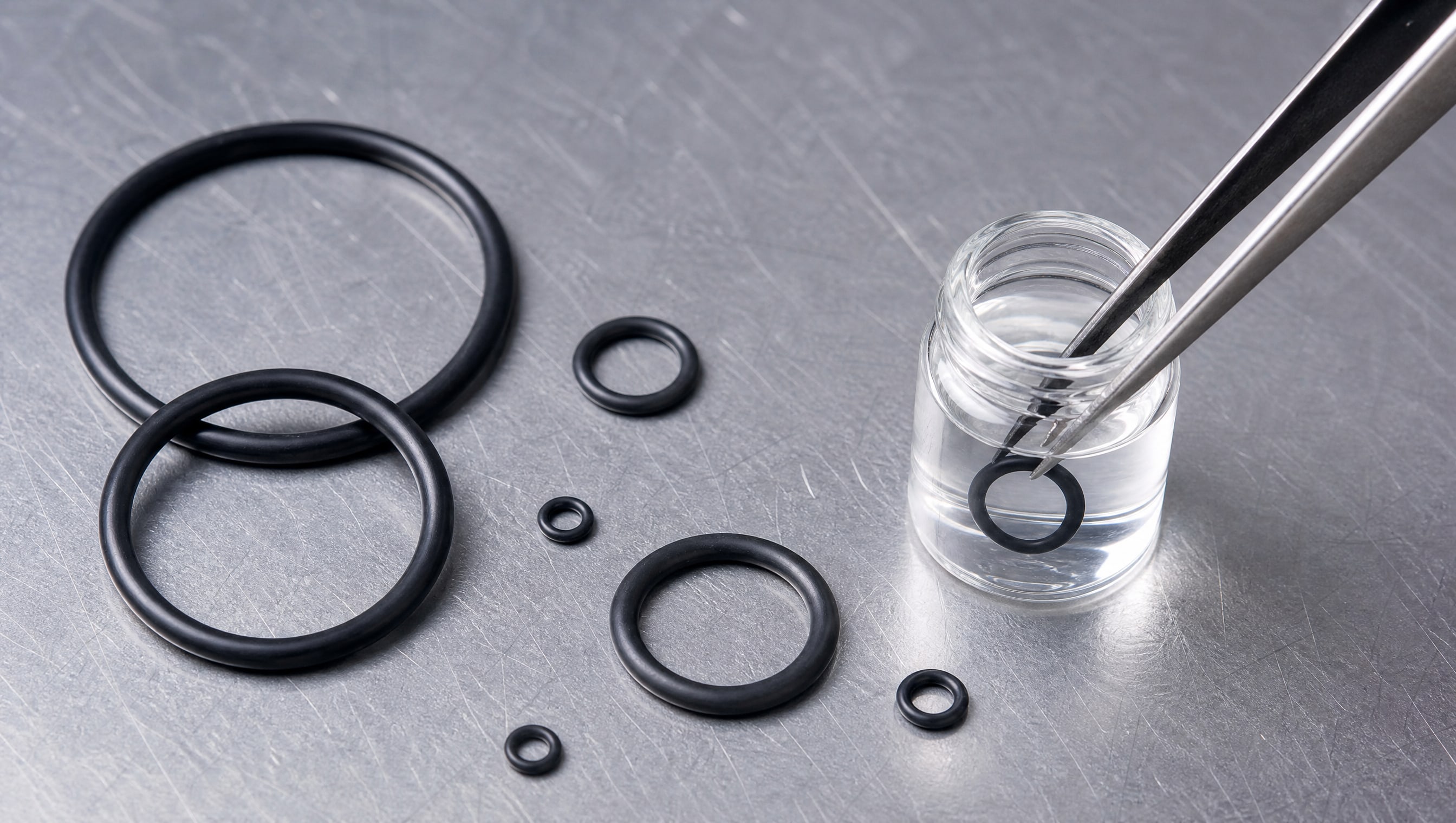

• EPDM - эластомер для холодных и влажных участков (до 80 °C), не контактирующих с органическими растворителями. Хороший выбор для уплотнений коллекторов и паровых линий холодной санитарной обработки.

• FKM (Viton) - фторкаучук, рабочая температура до 200 °C, стойкость к спиртам и некоторым органическим растворителям. Используется на горячих участках и в зонах контакта с агрессивными химикатами.

• PTFE - в профилях уплотнений, когда нужна максимальная химическая инертность и нулевое водопоглощение. Низкая адгезия PTFE (способность прилипать к поверхности) усложняет герметизацию, поэтому PTFE-уплотнения обычно комбинируют с пружинами и бэк-апами из других материалов.

• FFKM (Калрез) - перфторированный каучук для самых экстремальных условий: высокие температуры, экстремальная химическая агрессивность, вакуум. Стоит заметно дороже, но гарантирует работу там, где другие уплотнения отказывают.

• VMQ (силиконовый каучук) - редко, для нишевых применений при низких температурах и не контактирующих с растворителями.

При вакуумных условиях и циклическом температурном воздействии (SIP-стерилизация с охлаждением) рекомендуют переходить на PTFE или FFKM-профили, так как они меньше деформируются и медленнее теряют герметичность в таких режимах.

Подбор материала: пошаговый алгоритм для конкретного узла

Выбор материала и покрытия для узла трения - это не спонтанное решение.

Инженер и закупщик должны проходить через чек-лист:

1. Опишите узел: какой это механизм, как детали движутся друг относительно друга, есть ли вращение, поступательное движение или их комбинация.

2. Определите температурный диапазон: не только рабочая температура, но и пики при стерилизации и санитарной обработке. Если оборудование проходит SIP при 140 °C - материал должен выдерживать эту температуру.

3. Укажите химическую среду: с какими веществами контактирует деталь - только водой, спиртом, концентрированной щелочью или смесью. При CIP-обработке узнайте точный состав моющих и дезинфицирующих растворов.

4. Оцените нагрузку: статическая (прижим, вес) и динамическая (ударные, циклические). Высокая нагрузка требует жестких, устойчивых к ползучести материалов.

5. Учтите требования к биологической чистоте: если узел скрытый или внешний, окружен ли он герметичными покрытиями. Некоторые полимеры выделяют летучие органические соединения (ЛОС), что критично для закрытых зон.

6. Проверьте остаточную деформацию: для уплотнений это параметр, определяющий долгую герметичность. Материалы с высокой остаточной деформацией требуют частой замены.

7. Запросите подтверждение совместимости у производителя материала или оборудования. Большинство крупных производителей фармацевтического оборудования имеют матрицы материалов, проверенные на их линиях.

На практике этот процесс часто выглядит так: собирается матрица всех узлов трения на конкретной линии по температуре, среде, режиму CIP/SIP и допускам. Затем эта матрица отправляется поставщику деталей или производителю оборудования для согласования материалов и покрытий. Это увеличивает время подготовки, но исключает дорогостоящие отказы и простои.

Смазочные материалы для фармацевтического оборудования: когда и как они нужны

Смазка в фармацевтическом оборудовании допустима только в двух случаях: когда узел полностью герметичен и недоступен для попадания смазки в продукт, или когда используется смазка с фармацевтическим допуском NSF H1.

NSF H1 - это допуск для смазок, разрешающий случайный контакт с пищевой и фармацевтической продукцией. Такие смазки изготавливаются из пищевых компонентов (белое минеральное масло без примесей, пищевые загустители) и обязательно проходят токсикологическую оценку. При подборе смазки на узлы трения фармацевтического оборудования, где велик риск попадания смазки в продукт или возможен контакт при санитарной обработке, используют именно H1-смазки.

Узлы, где такие смазки применяют: втулки и направляющие, не полностью герметичные от продукта; цепи конвейеров; малые подшипники в открытых зонах. При этом смазку наносят тонкой пленкой, без избытка: излишки удаляют сразу после монтажа или нанесения.

Для открытых узлов (зубчатых передач, резьбовых соединений), где смазка просто вымывается при CIP, и для высокотемпературных зон (выше 100 °C) полимерные материалы или твердосмазочные покрытия оказываются практичнее жидкой смазки.

Часто задаваемые вопросы

Можно ли использовать обычную промышленную смазку вместо фармацевтической?

Обычная смазка содержит минеральное масло, полученное из нефти, с примесями и может иметь резкий запах и вкус. При попадании в продукт она нарушает его стерильность и качество. Кроме того, не все обычные смазки совместимы с CIP-растворами: они могут вымываться неполностью, оставляя слой, который затем загрязняет следующую партию продукта. Для фармацевтического оборудования нужна смазка с допуском NSF H1, изготовленная из пищевых компонентов.

Что такое коэффициент трения и почему он важен для выбора материала?

Коэффициент трения - это отношение силы трения к нормальной нагрузке. Чем ниже коэффициент, тем меньше тепла выделяется при скольжении и тем меньше энергии теряется на преодоление трения. В фармацевтическом оборудовании низкий коэффициент трения (например, 0,04–0,08 у PTFE) означает, что узел почти не нагревается, долго служит и не требует частого обслуживания. При выборе между полимерами смотрят именно на эту цифру в первую очередь.

Почему PTFE не подходит везде, если у него самое низкое трение?

PTFE имеет низкое трение и высокую химстойкость, но не универсален. Его рабочая температура ограничена 250 °C, он хрупкий при ударах и склонен к ползучести под высокой статической нагрузкой. На нагруженных узлах PTFE деформируется со временем, теряя герметичность уплотнений или точность направляющих. Для сильно нагруженных узлов выбирают более жесткие материалы (PEEK, наполненные полиэтилены) или комбинируют PTFE с армирующими волокнами.

Что такое CIP/SIP и почему это важно при выборе материала?

CIP (clean in place) - это химическая мойка под давлением при температуре 60–80 °C с использованием щелочей, кислот и кислородсодержащих реагентов. SIP (sterilize in place) - стерилизация насыщенным паром при 121–140 °C и давлении 2–3 бара. Оборудование проходит эти циклы ежедневно, и материалы узлов трения должны без деградации выдерживать сотни таких циклов подряд. Если материал не совместим с CIP/SIP-средами, он разбухает, теряет размеры и герметичность, вызывая утечки и простои производства.

Чем DLC отличается от твердого хрома в условиях фармацевтики?

В доступных источниках нет прямого сравнения этих покрытий по параметрам для фармацевтического оборудования. Однако известно, что оба покрытия применяют для открытых металлических узлов высокотемпературных зон. Выбор между ними должен подтверждаться испытаниями на совместимость с CIP/SIP-растворами и анализом износа в конкретных условиях работы оборудования. Рекомендуется запросить у производителя оборудования документацию по примененному покрытию и его стойкости к используемым химикатам.

Заключение

Материалы для узлов трения в фармацевтическом оборудовании выбираются не по одному критерию, а по матрице условий: температура, химическая среда, нагрузка, циклы CIP/SIP и требования к биологической чистоте. Полимеры (PTFE, PEEK, UHMWPE, POM) работают в направляющих и уплотнениях благодаря низкому коэффициенту трения и химической стойкости. Твердосмазочные покрытия на основе MoS₂ и графита решают проблему открытых узлов при высоких температурах. Уплотнения из EPDM, FKM, PTFE или FFKM выбирают исходя из температурного диапазона и агрессивности среды.

Следующий шаг - собрать чек-лист всех узлов трения вашего оборудования (тип узла, температура, среда, режим CIP/SIP), и направить его производителю оборудования или поставщику компонентов для подтверждения совместимости материалов. Это займет несколько дней, но сэкономит месяцы простоев и килограммы брака.
