Контроль концентрации эмульсии: температура измерения и выбор метода

Контроль концентрации эмульсии СОЖ напрямую влияет на качество обработки и стойкость смазочной жидкости. Многие специалисты путают Brix с методом измерения, тогда как это всего лишь шкала концентрации, определяемая либо через показатель преломления (рефрактометрия), либо через плотность (денситометрия). Главное отличие заключается в том, что показатель преломления сильно зависит от температуры: каждый градус по Цельсию смещает результат на 0,0002 единиц, что при неправильной интерпретации приводит к ошибкам в управлении концентрацией на 30-50%. Статья разбирает, как температура замера влияет на обе методики, почему без индивидуальной калибровки для каждого типа СОЖ показания рефрактометра или денситометра неточны, и какой инструмент выбрать для надежного контроля в производстве.

Целевая аудитория - инженеры, технические специалисты и закупщики, ответственные за управление качеством охлаждающих жидкостей. После прочтения вы поймете, как правильно подготовить пробу, внести температурную поправку и организовать собственную таблицу пересчета концентрации для каждой эмульсии.

Что такое Brix и его связь с показателем преломления

Brix (обозначение °Brix) - это масштаб для измерения содержания сухих веществ в растворе.

По определению Международной комиссии по сахару (ICUMSA, 1974), 1°Brix соответствует 1 грамму сахарозы в 100 граммах раствора. Однако в промышленности эмульсий эта шкала используется гораздо шире: показатель Brix отражает суммарную концентрацию всех растворенных веществ - поверхностно-активных веществ, минеральных солей и органических компонентов.

Brix не является самостоятельным методом измерения. Его значение определяется двумя инструментальными способами. Рефрактометрия (показатель преломления) измеряет критический угол полного внутреннего отражения света, проходящего через образец; показатель преломления n связан с концентрацией раствора и напрямую переводится в шкалу Brix. Это самый быстрый и практичный способ в цехе. Денситометрия (плотность) измеряет удельный вес жидкости. Для чистых растворов сахарозы результаты рефрактометрии и денситометрии совпадают, но для эмульсий СОЖ (содержащих масла, присадки и ПАВ с разными плотностями) они могут расходиться.

Таким образом, Brix - это лишь шкала, а не метод. При использовании рефрактометра или денситометра специалист получает показатель, который затем пересчитывается в реальную концентрацию эмульсии, используя коэффициент K, уникальный для каждого типа СОЖ.

Критическое влияние температуры на измерение показателя преломления

Показатель преломления чувствителен к температуре.

При повышении температуры n уменьшается, при снижении - увеличивается. Согласно технической практике, поправка составляет 0,0002 единиц на каждый градус Цельсия отклонения от стандарта 20 °С.

Формула пересчета показателя преломления с учетом температуры выглядит так:

n = n₂₀ + (20 - t) × 0,0002

где n - скорректированный показатель преломления, n₂₀ - показатель при 20 °С, t - фактическая температура пробы.

Практический пример: если в цехе температура пробы составляет 30 °С вместо стандартных 20 °С, то разница в 10 градусов внесет поправку 10 × 0,0002 = 0,002 единицы. Для эмульсии, где типичный диапазон показания рефрактометра составляет 1,35-1,37, это может означать занижение концентрации на 15-20%.

Лаборанты и инженеры используют два подхода для компенсации температурного эффекта. При ручной поправке измеряют температуру пробы и затем пересчитывают показание по формуле. При автоматической компенсации (ATC) современные цифровые рефрактометры самостоятельно вводят поправку. Для надежного контроля в цехе рекомендуется либо работать с образцами, предварительно термостатированными при 20 °С, либо обязательно измерять и вводить температурную поправку в каждом цикле контроля.

Метод рефрактометрии: точность и подготовка пробы

Рефрактометрия является основным инструментом контроля концентрации эмульсий в промышленности.

Ее преимущества: скорость измерения (результат за 30-60 секунд), малый объем пробы (достаточно пары капель жидкости) и портативность (ручные рефрактометры компактны и работают без электросети). Однако точность метода полностью зависит от правильной подготовки пробы и выполнения процедуры.

Обязательные этапы подготовки пробы:

• Удаление нерастворенного масла. Нерастворенные капли масла и механические примеси создают оптическую мутность, которая искажает прохождение света через образец. Требуется либо центрифугирование пробы при 1500-3000 об/мин в течение 10-15 минут, либо фильтрация через мембранный фильтр с порами 0,45 микрон. Затем берется прозрачная надстойка (сыворотка).

• Отстаивание образца. Если центрифугирование невозможно, пробу отстаивают 24 часа и осторожно отбирают жидкость из центра емкости, избегая верхнего слоя, где скапливаются гидрофобные примеси.

• Стабилизация при эталонной температуре. Либо термостатируют образец в водяной бане или термостакате при 20±0,5 °С перед измерением, либо записывают фактическую температуру и вводят поправку.

• Интервал стабилизации на призме. После нанесения капли на призму рефрактометра ждут 30-60 секунд перед снятием показания. За это время температура прибора и образца выравниваются.

Без этих этапов показания будут неточными или вообще некорректными.

Денситометрия: ограничения при контроле эмульсий

Денситометрия (измерение плотности) иногда предлагается как альтернативный или дополняющий метод контроля.

Однако для многокомпонентных эмульсий СОЖ этот метод имеет принципиальные ограничения.

Для чистых растворов сахарозы плотность и показатель преломления связаны монотонной функцией, и оба метода дают одинаковый результат в шкале Brix. Но в реальной эмульсии СОЖ минеральные масла имеют плотность примерно 0,85-0,90 г/см³, синтетические масла и ПАВ - около 0,95-1,05 г/см³, присадки и олеинаты - разные значения. При одном и том же показателе преломления (например, 1,36) две разные эмульсии могут иметь разные плотности из-за различных соотношений компонентов. Это означает, что плотность одной эмульсии не гарантирует правильную концентрацию другой, даже если рефрактометр показывает одинаковый Brix.

Вывод: денситометрия подходит для контроля одной специфической эмульсии, чей коэффициент пересчета известен, но не может служить универсальным методом для разных типов СОЖ.

Индивидуальная калибровка и коэффициент K

Центральная идея контроля эмульсий проста: показание рефрактометра в градусах Brix не равно процентной концентрации эмульсии СОЖ.

Для пересчета используется формула:

C = (Y + X) / K

где C - реальная концентрация эмульсии (%, г/100 мл или г/100 г), Y - показание рефрактометра в °Brix, X - коэффициент сдвига (обычно небольшой), K - коэффициент масштабирования.

Коэффициенты X и K уникальны для каждого типа и рецептуры СОЖ. Они определяются либо производителем жидкости (указываются в технической документации), либо устанавливаются эмпирически в собственной лаборатории.

Как построить собственную таблицу пересчета: приготовляют 3-4 эталонные концентрации эмульсии (например, 5%, 10%, 15%, 20%, если основной СОЖ отпускается концентратом). Для каждой концентрации измеряют показатель преломления на рефрактометре после надлежащей подготовки пробы и при температуре 20 °С. Строят график или таблицу (ось Y - показание Brix, ось X - известная концентрация в %) и проводят линию (в большинстве случаев линейную или близкую к линейной), получая коэффициенты уравнения. Эту таблицу затем используют для дальнейшего контроля только данной эмульсии.

Без такой калибровки попытка перевести показание рефрактометра прямо в проценты приведет к ошибкам. Специалисты настаивают: ведение собственной таблицы калибровки - это не избыточная предосторожность, а обязательная процедура для точного контроля.

Практические рекомендации и выбор приборов

Для эффективного контроля концентрации эмульсии в производственной среде специалисты рекомендуют следующее.

Обязательные процедуры:

• Всегда снимайте показание рефрактометра при стандартной температуре 20±0,3 °С или вводите поправку, если температура отличается.

• Перед каждым циклом контроля центрифугируйте или фильтруйте пробу, чтобы удалить нерастворенное масло и примеси.

• Дайте образцу на призме стабилизироваться 30-60 секунд перед снятием показания.

• Ведите документированную таблицу пересчета концентрации (калибровки) для каждого используемого типа эмульсии.

Выбор прибора:

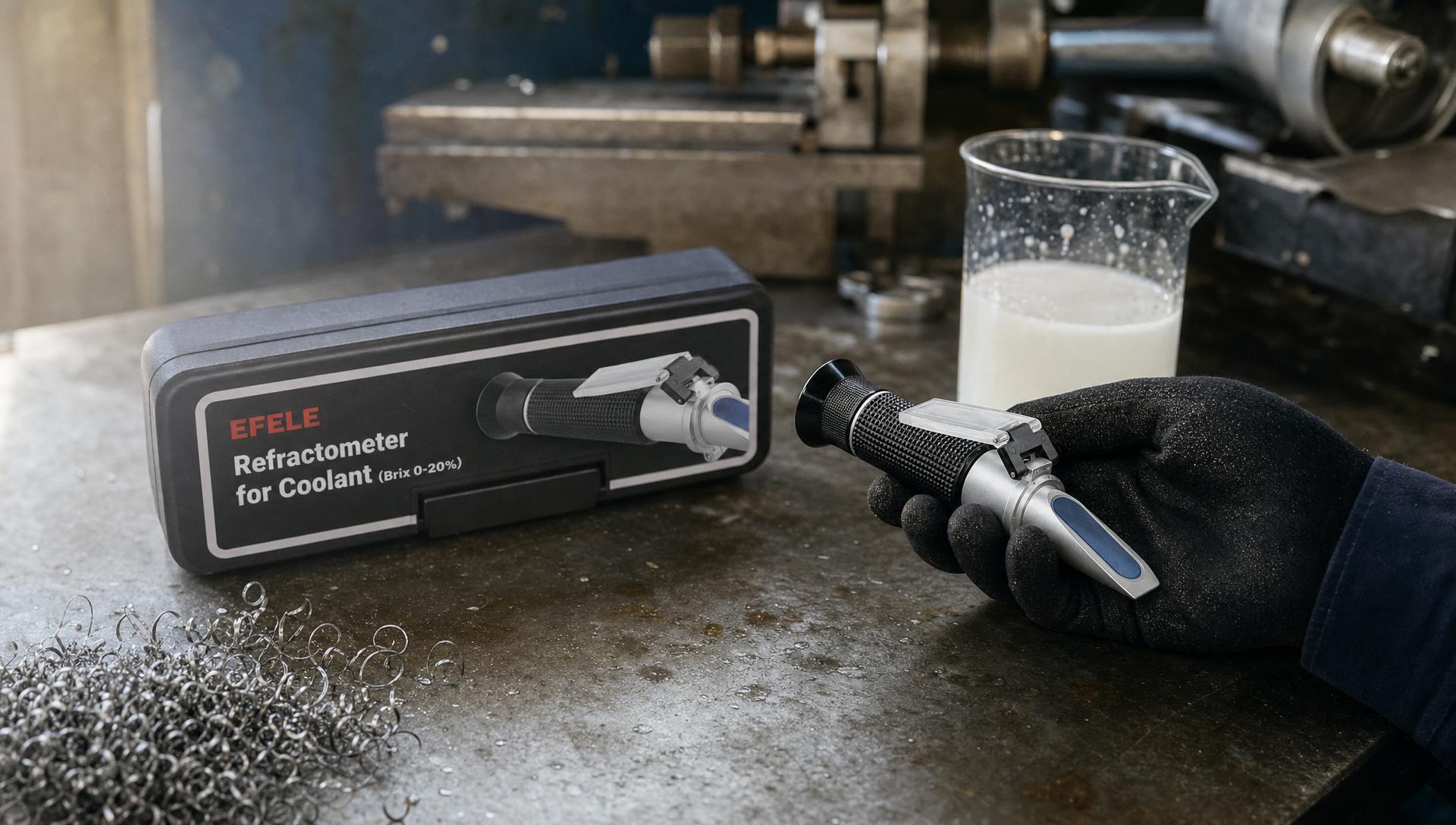

Для рутинного контроля в цехе подходят простые ручные рефрактометры с делениями по шкале Brix (диапазон 0-20° Brix достаточен для большинства эмульсий). Ручной рефрактометр (например, EFELE Рефрактометр для СОЖ) не требует питания и дает воспроизводимые результаты при надлежащей подготовке пробы и введении температурной поправки. При необходимости повысить удобство используют цифровые рефрактометры с автоматической температурной компенсацией (ATC), которые самостоятельно вводят поправку и выводят результат на дисплей.

Денситометр имеет смысл применять только если вы работаете с одной стабильной рецептурой эмульсии, коэффициент пересчета для нее известен и проверен, и требуется дополняющий метод для кросс-проверки.

Часто задаваемые вопросы

Почему Brix не равен проценту концентрации эмульсии?

Brix показывает массовую долю сухих веществ (по определению ICUMSA, как при растворении чистой сахарозы). В эмульсии СОЖ это суммарная концентрация всех ПАВ, солей и органики. Но соотношение между °Brix и реальным процентом эмульсии зависит от удельных показателей преломления компонентов, которые разные для разных типов СОЖ. Поэтому без коэффициента K пересчета показание рефрактометра не отражает истинную концентрацию.

Как температура влияет на результат измерения?

Показатель преломления уменьшается на 0,0002 единицы за каждый градус повышения температуры. Если образец имеет температуру 30 °С вместо эталонных 20 °С, рефрактометр покажет на 0,002 единицы ниже истинного значения. Это означает ошибку в определении концентрации на 15-20% для типичных эмульсий. Поэтому обязательна либо температурная поправка по формуле, либо использование прибора с автоматической компенсацией.

Зачем центрифугировать пробу перед измерением?

Нерастворенное минеральное масло и механические примеси (частицы металла, пыль, окислы) создают мутность, которая блокирует или рассеивает световой поток в рефрактометре. Это искажает показание преломления вниз. Центрифугирование или фильтрация отделяет дисперсную фазу и дает прозрачный образец, в котором измеряется только преломление основной эмульсии.

Можно ли использовать один рефрактометр для всех типов эмульсий СОЖ?

Один прибор можно использовать, но показания нужно пересчитывать по-разному для каждого типа эмульсии, используя свои коэффициенты K. Самая частая ошибка - применение универсальной шкалы Brix без калибровки. Это приводит к систематическому отклонению от истинной концентрации (ошибка может быть 30-50%).

Когда выбрать денситометр вместо рефрактометра?

Денситометр применяют только при контроле одной стабильной рецептуры эмульсии, когда ее коэффициент пересчета хорошо известен и проверен. Для многокомпонентных или переменных эмульсий денситометрия дает ошибочные результаты, так как разные компоненты имеют разные плотности. Рефрактометрия - более универсальный и надежный метод для эмульсий.

Заключение

Контроль концентрации эмульсии СОЖ - это не просто снятие показания рефрактометра, а комплекс процедур, где ключевую роль играют температура измерения и индивидуальная калибровка. Brix - это всего лишь шкала сухих веществ, определяемая через показатель преломления или плотность, но без знания коэффициента K пересчета для конкретной эмульсии показание рефрактометра останется бессмысленной цифрой. Температура 20°С - стандарт, и каждый градус отклонения вносит ошибку 0,0002 единиц; при неправильной компенсации концентрация может быть занижена на 15-20%. Рефрактометрия остается быстрым и практичным методом в цехе, но требует подготовки пробы (центрифугирование для удаления нерастворенного масла) и ведения собственной таблицы калибровки для каждого типа эмульсии.

Следующий шаг - разработать и документировать калибровочные графики для всех используемых эмульсий, установить ответственность за регулярный контроль концентрации при стандартной температуре и при необходимости перейти на цифровые рефрактометры с функцией ATC для снижения ошибок оператора. Без этого ни один метод (ни рефрактометрия, ни денситометрия) не гарантирует надежное управление качеством эмульсии в процессе.
