Как заменить вырубные прокладки фланцев на герметик без потери надежности

Переход с механических вырубных прокладок на анаэробный герметик привлекает закупщиков и инженеров обещанием упростить обслуживание: нет сроков годности, не нужны комплекты размеров, сборка быстрее. Но сразу встает вопрос - можно ли доверить герметик критичным соединениям? Ответ: да, но только при соблюдении строгих условий. Герметик заменит прокладку исключительно на жестких металлических фланцах с малым зазором, чистой сухой поверхностью и регулируемыми режимами давления и температуры. Для остального - вырубная прокладка остается стандартом. В этой статье разберем, когда замена возможна, какие риски реальны, и как правильно выбрать материал для конкретного соединения.

Целевой аудитории - техническим специалистам, инженерам и закупщикам - нужна не просто информация о герметиках, а ясный алгоритм: проверить ли фланец, какие параметры оценить, что может пойти не так и как избежать отказа в производстве.

Когда герметик действительно заменит прокладку

Переход на анаэробный фланцевый герметик имеет смысл в узком, но четко определенном диапазоне условий.

Первое и главное требование - жесткие, хорошо обработанные металлические фланцы. Источники прямо ограничивают применение rigid machined flanges из стали, чугуна или алюминия. На мягких, деформируемых материалах или с видимыми коррозионными раковинами герметик не создаст нужного давления прижима и будет вымываться при работе.

Второе - зазор между сопрягаемыми поверхностями не должен превышать 0,38 мм. Это критический параметр: слишком широкая щель герметик не заполнит, и уплотнение разрушится. Если фланцы перекошены, имеют царапины или неровности глубже миллиметра, герметик туда не "затечет" достаточно для герметичности. Анаэробные составы проектируются именно на заполнение микротрещин, а не на перекрытие макрозазоров.

Третье - чистота и сухость поверхности. Масло, графит, окись и влага блокируют адгезию. Перед нанесением герметика необходимо обезжирить фланцы и дать им просохнуть. Это не быстрый процесс: слой масла удаляют ацетоном или растворителем, затем поверхность протирают чистой ветошью и ждут испарения остатков влаги. На производстве это требует отдельного технологического шага, которого при работе с прокладками нет.

Четвертое - режимы работы соединения должны быть предсказуемы. Анаэробный герметик после отверждения остается упругим, но не резиновым. Если соединение подвергается значительной вибрации, циклической тепловой нагрузке с перепадом более 100 °C или повторяющимся открыванием под давлением, герметик может потрескаться или отслоиться от фланца. Для таких условий вырубная прокладка с упругостью волокна остается надежнее.

Почему нельзя везде применить герметик

Замена прокладок фланцевых соединений на герметик возможна в текущих производственных условиях только если соединение уже проектировалось под механическое уплотнение жестким способом.

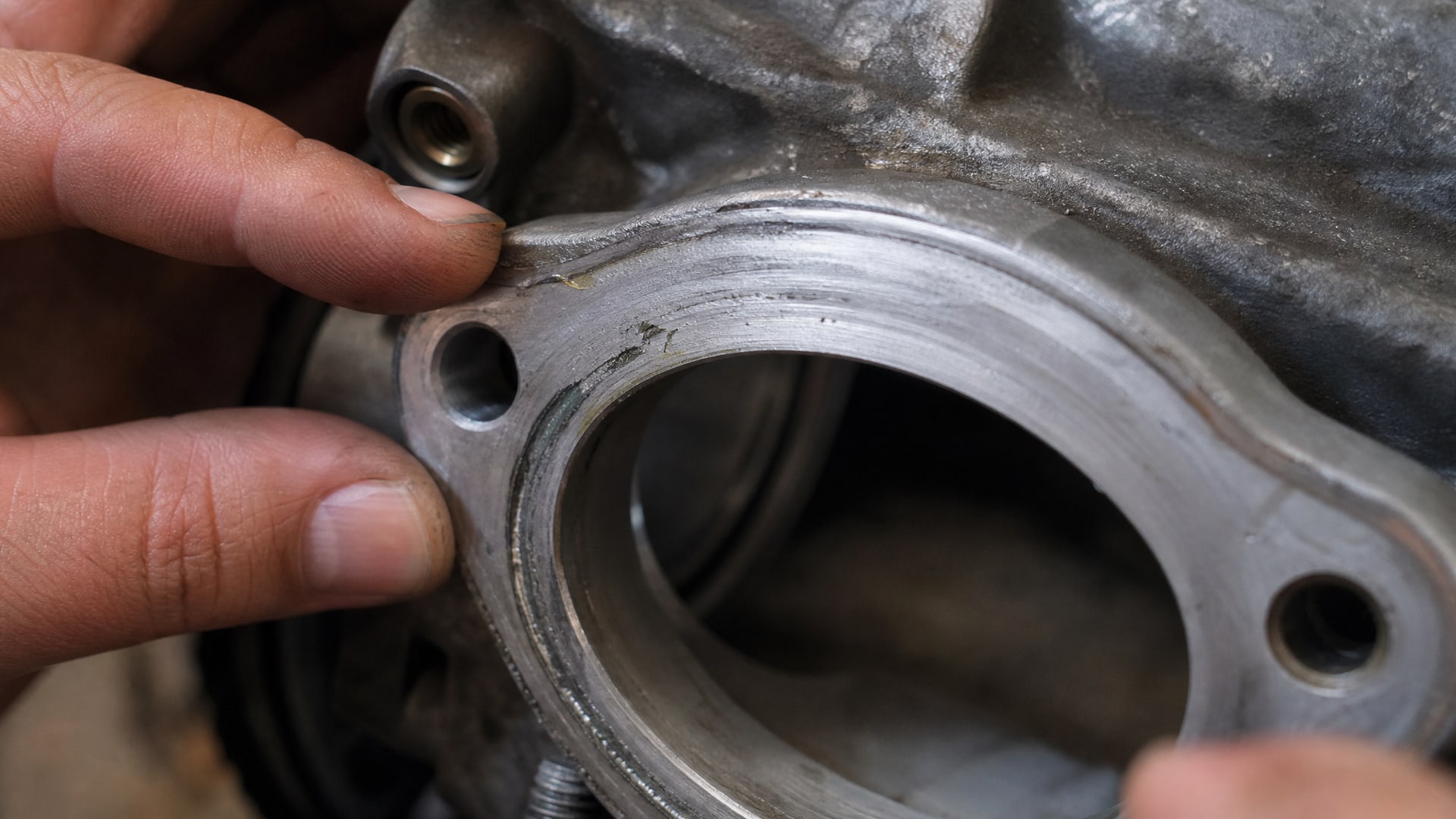

Если фланец был "придавлен" прокладкой и имеет микровибрацию, герметик эту вибрацию не будет удерживать. Прокладка работает за счет своей упругости, она немного "ходит" и амортизирует нагрузку. Анаэробный герметик полностью затвердевает и становится почти монолитным - он не гасит колебания, а передает их на границу раздела, что ускоряет его отслоение.

Второй момент - сроки полимеризации и возможность немедленной работы под давлением. Вырубная прокладка работает сразу после затяжки болтов. Герметик требует 24 часа на полное отверждение. Если на производстве нужна срочная пусконаладка или кратковременная работа соединения "за счет прижима", герметик не подойдет. Под давлением до полного отверждения герметик может выдавиться из соединения или не достичь требуемой герметичности.

Третий риск - критичность соединения для безопасности. На газопроводах, линиях с давлением свыше 16 бар, соединениях криогенных жидкостей требуется особая проверка. Замена прокладки на герметик в таких системах должна быть согласована с проектировщиком и внесена в техническую документацию. Если фланцевое соединение охвачено требованием НД или стандарта (например, для газовых сетей), самовольный переход на герметик может признаться несоответствием и потребовать переделки.

Четвертый минус - сложность повторных разборок-сборок. После первого разъединения соединения, герметизированного герметиком, остатки состава остаются на фланцах. При повторной сборке нужно либо заново очищать фланцы от старого герметика, либо наносить герметик поверх - оба варианта усложняют процесс и снижают надежность. Для прокладок этой проблемы нет: поменял прокладку, и готово.

Пошаговый алгоритм выбора: герметик или прокладка

Перед тем как внедрять замену прокладок фланцевых соединений на герметик, нужно пройти чек-лист:

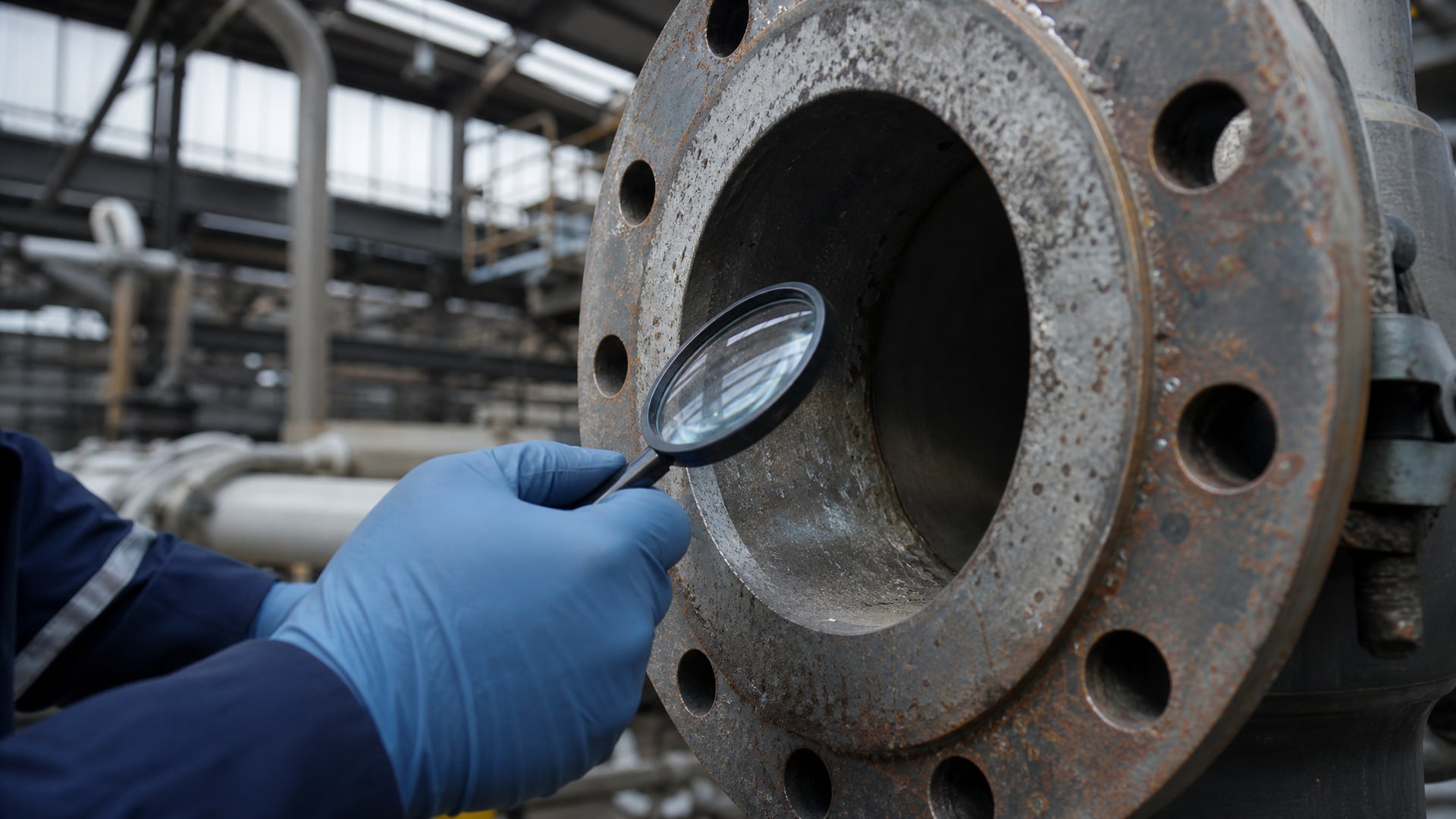

Шаг 1. Проверить жесткость и состояние фланца. Осмотрите фланцевые поверхности под лупой. Если видны глубокие коррозионные ямы (более 1 мм), выкрашивание материала, трещины или видимый перекос, замена не допускается - берите прокладку. Прижмите линейку к плоскости: если люфт больше 0,5 мм на протяжении 50 мм, фланец деформирован.

Шаг 2. Измерить зазор между сопрягаемыми поверхностями. При затянутом соединении зазор не должен быть шире 0,38 мм. Это проверяется либо щупом, либо нанесением тонкого слоя краски и разъединением: если краска стирается неравномерно, зазор не однородный. Неоднородность опаснее величины: герметик распределяется неравномерно и локально не герметизирует.

Шаг 3. Понять режимы работы: температура, давление, среда. Составьте таблицу: минимальная и максимальная температура, рабочее давление, циклирование (как часто давление поднимается и падает), среда (масло, газ, вода, агрессивные соли). Герметик должен выдерживать температуру в диапазоне от -65 до 150-200 °C (в зависимости от состава), но это не гарантирует совместимость с давлением свыше 16 бар или циклированием.

Шаг 4. Проверить нормативные требования. Если соединение входит в газопровод, водопровод, систему отопления или критичный трубопровод высокого давления, найдите проектную или отраслевую документацию. В ней может быть прямо сказано, какое уплотнение допускается. Если допускается только вырубная прокладка или допуск не оговорен, переход требует согласования с проектировщиком или ответственным инженером.

Шаг 5. Оценить частоту разборок-сборок. Если соединение предполагается открывать чаще одного раза в год для обслуживания, герметик усложнит процесс. При каждой разборке слой герметика нужно будет соскребать, повторно обезжиривать поверхность и наносить герметик заново. Для часто открываемых соединений это экономически невыгодно.

Шаг 6. Провести тестовую сборку на критичном образце. Перед массовым внедрением соберите одно-два соединения с герметиком, дайте им отвердеть 24 часа в тех же условиях, что и на производстве, затем давление-тестируйте с выдержкой под нагрузкой минимум 4 часа. Если утечек нет - переход допускается; если есть - вернитесь к прокладкам.

Подготовка поверхности фланца: ключ к надежности

Качество герметизации зависит на 80% от состояния поверхности.

Анаэробный герметик полимеризуется в отсутствие воздуха, создавая адгезию с металлом за счет молекулярного взаимодействия. Масло, окись, графит и влага встают между герметиком и металлом, и адгезия не возникает.

Очистка от масла и загрязнений. Если фланцы работали в маслосистеме или на них видны следы СОЖ, обезжирьте ацетоном или техническим бензином. Тряпку смочите, протрите всю рабочую поверхность (примерно 2-3 см от края в обе стороны от стыка), затем повторите процесс со свежей тряпкой. Масло должно полностью уйти - тряпка при протирке должна оставаться чистой.

Удаление окиси и графита. На старых фланцах часто накапливается тонкий слой черной окиси. Его нужно удалить проволочной щеткой или абразивной тканью (зернистость Р100-Р150). Если видны следы старого герметика или графитовой смазки, соскребите их острым инструментом, а затем еще раз протрите ацетоном.

Просушивание. После обезжиривания дайте фланцам просохнуть на воздухе 10-15 минут. Если спешить и наносить герметик на влажную поверхность, полимеризация замедлится или не пройдет вообще, и герметизация будет некачественной. На производстве можно продуть соединение сухим сжатым воздухом для ускорения.

Контроль чистоты. Непосредственно перед нанесением герметика еще раз протрите поверхность чистой сухой тряпкой. Пыль, прилипшая за время просушивания, нарушит адгезию.

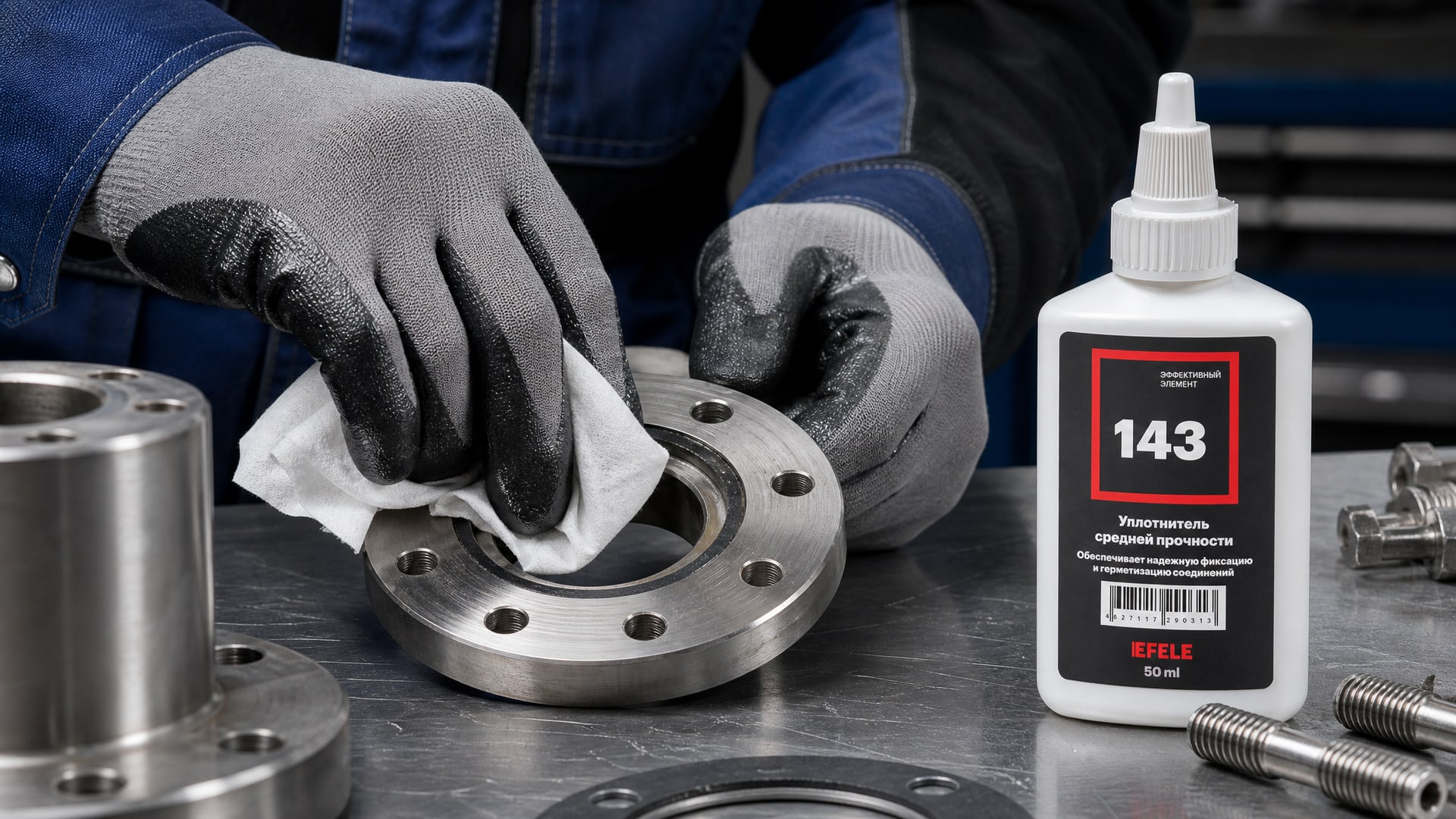

На этапе подготовки многие предприятия берут жидкие уплотнители для герметизации плоских разборных металлических фланцевых соединений. EFELE 143 - типичный пример состава, который наносят тонким слоем на подготовленный и обезжиренный фланец. Состав заполняет микропоры и неровности, создавая надежное уплотнение без дополнительного времени на отверждение - актуально для производств, где нужна быстрая пусконаладка критичного оборудования при условии, что режимы работы стабильны.

Температурные диапазоны и химическая совместимость

Анаэробные фланцевые герметики типично рассчитаны на температуру от -65 до 150-200 °C в зависимости от состава.

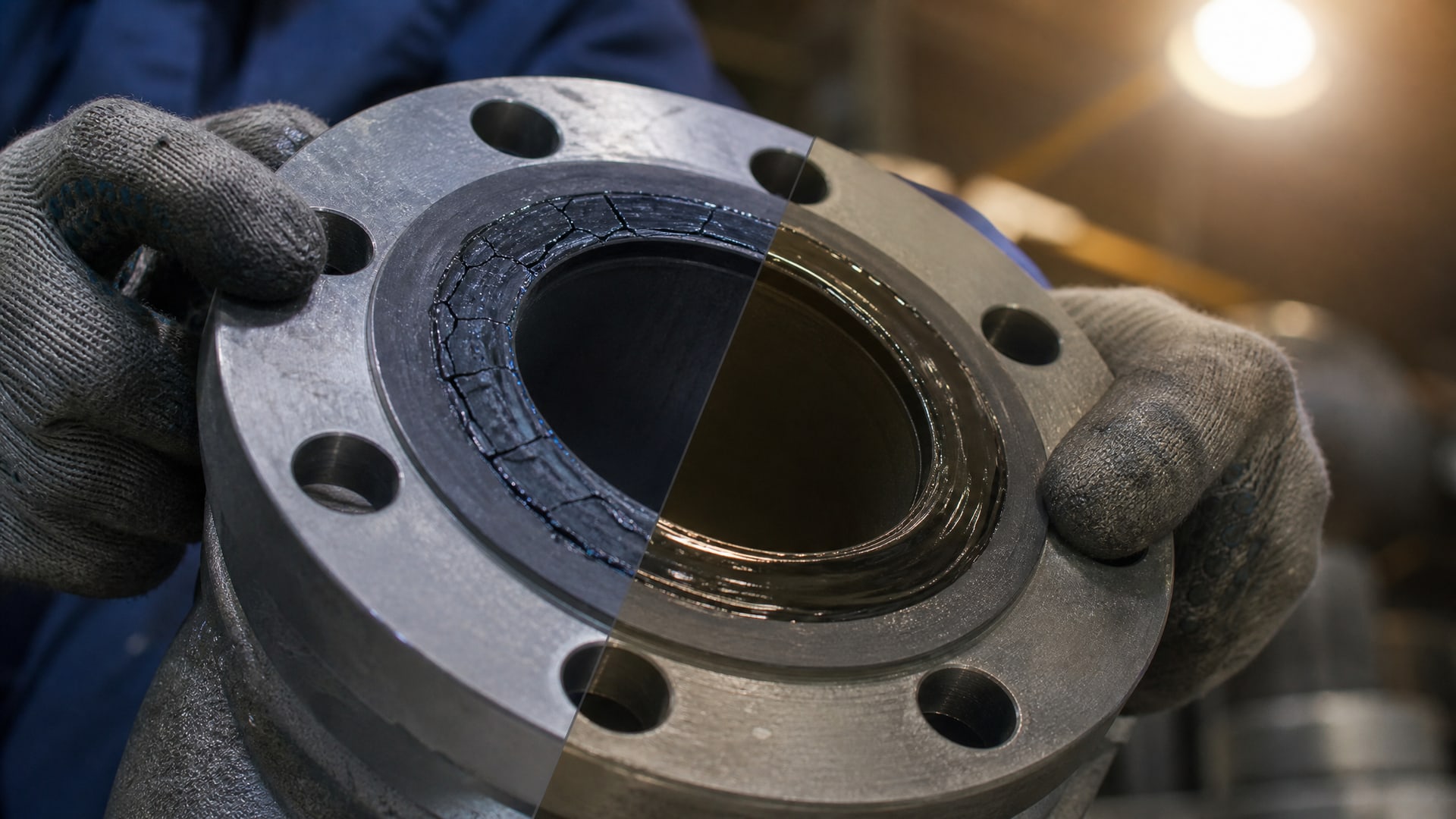

Это не означает, что они одинаково работают во всем диапазоне. Поведение герметика резко отличается на краях: при низких температурах состав становится более хрупким и может треснуть при вибрации, при высоких - эластичность падает и герметик теряет способность следовать за деформацией металла при тепловом расширении.

Для соединений с циклированием температуры (например, холодный пуск системы, затем нагрев до рабочей температуры) нужно выбирать герметики, в описании которых явно указана эластичность или semiflexible свойства. Жесткие составы на этих режимах часто отслаиваются от фланца.

Химическая совместимость проверяется по описанию продукта. Герметик должен быть совместим не только с материалом фланца (сталь, чугун, алюминий), но и с рабочей средой (масло, охлаждающая жидкость, газ, вода). Если среда сильноагрессивна (например, щелочные растворы или органические растворители), герметик может набухать или растворяться. Для таких случаев нужны специальные составы, которые в описании явно указывают на химическую стойкость.

Перед выбором соберите таблицу: материал фланца, рабочая среда, минимальная и максимальная температура, давление. Сверьте эти параметры с техническим описанием герметика. Если какой-то параметр выходит за границы, рекомендованные производителем герметика, замена на него недопустима.

Как правильно нанести герметик на фланец

После полной подготовки поверхности герметик наносят тонким, равномерным слоем.

Толщина слоя -0,5-1 мм; если нанести толще, герметик будет дольше полимеризоваться и может выдавиться при затяжке болтов.

Герметик наносят либо пунктиром (несколько точек вокруг окружности фланца), либо сплошным, но тонким кольцом. При пунктирном нанесении риск вымывания герметика наружу меньше, но нужно убедиться, что точки находятся достаточно близко друг к другу (не более 30-50 мм между ними), чтобы герметик распределился равномерно при затяжке.

Сразу после нанесения герметика сопряжение фланцев должно быть выполнено. На руководствах указывается минимум 15 см развода фланцев для удобства монтажа; после нанесения герметика фланцы сводят и болты затягивают крест-накрест, ступенчато, без рывков. Если один болт затянуть сразу полностью, герметик распределится неравномерно.

Важный момент: не протирают герметик чистой тряпкой после сборки. Излишки герметика остаются на фланцах и отвердевают вместе с основным слоем, создавая дополнительное уплотнение. Удаляют их только после полного отверждения (через 24 часа), если они мешают последующим операциям.

Частые ошибки при замене прокладок на герметик

Первая ошибка - нанесение герметика на грязный или влажный фланец.

Результат: герметик не адгезирует, полимеризация неполная, уплотнение работает 2-3 недели, затем развивается утечка. На производстве это приводит к перепусконаладкам и потере времени.

Вторая - выбор герметика без проверки совместимости с рабочей средой. Герметик хорошо держит температуру 180 °C, но несовместим с минеральным маслом - происходит набухание состава и нарушение герметичности.

Третья - применение герметика на деформируемых или зашпаклеванных фланцах. Если фланец имеет глубокие коррозионные раковины и их «заделали» какой-то эпоксидкой, герметик не сработает - эпоксидка и металл имеют разные коэффициенты теплового расширения, и уплотнение треснет при нагреве.

Четвертая - спешка с пуском системы. Хотя герметик начинает работать через 2-3 часа, полный набор прочности достигается за 24 часа. Если включить систему в нагрузку раньше, герметик может не выдержать и выдавиться.

Пятая - применение одного и того же герметика везде без учета режимов. Герметик, хороший для неподвижного соединения на масле при комнатной температуре, совершенно не подходит для вибрирующего соединения на газе при переменной температуре.

Сравнение: герметик против вырубной прокладки

Параметр	Анаэробный герметик	Вырубная прокладка
Время подготовки поверхности	30–60 минут (обезжиривание, сушка)	5–10 минут (протирка тряпкой)
Готовность к работе	24 часа полного отверждения	Сразу после затяжки болтов
Требование к чистоте фланца	Жесткое (без масла, влаги, окиси)	Среднее (сухая, без грязи)
Допускаемый зазор	До 0,38 мм	До 1–2 мм в зависимости от типа
Стойкость к вибрации	Хорошая (если эластичный состав)	Отличная (амортизирует нагрузку)
Температурный диапазон	−65 до +200 °C (типично)	−60 до +150 °C (в зависимости от материала)
Повторная разборка	Требует полной очистки фланца	Просто меняется прокладка
Совместимость с давлением	До 16 бар (типично)	До 25 бар и выше
Срок годности	2–3 года в закрытой упаковке	До 5 лет в сухом виде
Экономика при частых разборках	Невыгодна	Выгодна

Часто задаваемые вопросы

Почему герметик вытекает из соединения при затяжке болтов?

Герметик может вытечь, если нанесен слишком толстым слоем (более 1,5 мм) или если фланцы затянуты рывком, а не ступенчато. Правильный способ: нанесить тонкое кольцо, развести фланцы минимум на 15 см, затем свести и затягивать болты крест-накрест в несколько приемов. Излишки герметика естественно выжимаются наружу и удаляются после отверждения.

Можно ли наносить герметик поверх масла?

Нет. Масло блокирует адгезию герметика к металлу. Необходимо полностью обезжирить фланец ацетоном или техническим бензином и дать просохнуть. Если спешить и наносить герметик на масляную пленку, герметик отслоится через 1–2 недели работы.

Какой герметик выбрать для газопровода?

Для газопроводов замена прокладки на герметик требует предварительного согласования с проектировщиком и внесения в техническую документацию. Герметик должен быть совместим с газом (природный газ, пропан), выдерживать давление соединения и иметь температурный диапазон, включающий минимальную и максимальную температуру в системе. В описании герметика должна быть прямо указана пригодность для газовых систем или соответствующий допуск.

Через сколько часов после нанесения герметика можно включать систему?

Герметик начинает работать через 2–3 часа, но полный набор прочности достигается за 24 часа при комнатной температуре и сухом воздухе. Если включить систему до полного отверждения, герметик может выдавиться под давлением. Рекомендуется выдержать минимум 24 часа перед пуском в нагрузку; для критичных систем - предварительное давление-тестирование с выдержкой под нагрузкой 4–6 часов без выключения.

Можно ли использовать герметик для соединения, которое часто разбирается?

Не рекомендуется. При каждой разборке герметик остается на фланцах, и его нужно полностью соскребать и заново обезжиривать перед следующей сборкой. Это требует дополнительного времени и может привести к неполному удалению старого герметика, что снизит надежность нового слоя. Для часто открываемых соединений вырубная прокладка экономически и технически выгоднее.

Заключение

Замена вырубных прокладок на анаэробный герметик - не универсальное решение, а тактический выбор для конкретных условий. Герметик заменит прокладку только на жестких металлических фланцах с малым зазором, чистой сухой поверхностью и предсказуемыми режимами работы. Для этих условий герметик дает выигрыш в удобстве и скорости монтажа.

Для остального - для неровных фланцев, деформируемых соединений, часто открываемых систем, газопроводов и критичных линий высокого давления - вырубная прокладка остается стандартом. Попытка применить герметик "везде и сразу" приводит к утечкам, переделкам и потере доверия к инновационному решению.

Конкретный следующий шаг: если вы планируете внедрить замену на своем производстве, пройдите предложенный выше чек-лист для одного-двух критичных соединений, проведите тестовую сборку с выдержкой под давлением и только затем расширяйте применение на другие фланцы. Это минимизирует риск и даст достоверные данные для обоснованного решения.
