Как выбрать анаэробный фиксатор для трубных соединений с разным диаметром

Герметизация резьбовых соединений - одна из самых частых операций на производстве и в сервисных мастерских. От правильного выбора материала зависит, не будет ли протечки через месяц работы, не заржавеет ли резьба и не потребуется ли внеплановый ремонт. Анаэробные фиксаторы для трубных соединений отличаются от универсальных герметиков тем, что они одновременно герметизируют и фиксируют резьбу, предотвращая ее самоотвинчивание под вибрацией. Однако выбор состава не сводится к одной формуле «диаметр трубы - готово»: нужно учитывать тип резьбы, среду работы, требования к последующему демонтажу и стандарты безопасности. В этой статье разберемся, как правильно подобрать фиксатор для конкретного соединения.

Целевая аудитория - технические специалисты, закупщики и инженеры, которые готовят спецификацию или решают проблему протечки на производстве. Вы узнаете, на какие параметры из технических данных смотреть в первую очередь, как стандарты EN 751 помогают выбрать нужный класс герметика, и что означают цифры в разборном моменте (breakaway torque).

Стандарты герметизации резьбовых соединений: когда какой материал

Для герметизации резьбовых соединений в Европе и международно действует серия стандартов EN 751, которая разделяет материалы на три класса:

• EN 751-1 - анаэробные герметики (threadlocking sealants), отверждаются в отсутствие воздуха между металлическими поверхностями. Обеспечивают одновременно фиксацию резьбы и герметизацию; применяются для напорных систем до 40 bar.

• EN 751-2 - неотверждаемые пасты и смеси, остаются пластичными; не требуют воздуха для работы, но и не создают прочного заклинивания резьбы.

• EN 751-3 - PTFE-ленты (фум-лента), обматываются вручную; механический барьер, не затвердевают.

Эта классификация критична, потому что материалы не взаимозаменяемы. Если техлист говорит «EN 751-1», то PTFE-лента не обеспечит тот же уровень фиксации. Для трубной резьбы, которая работает под вибрацией или давлением, анаэробный герметик (EN 751-1) предпочтительнее, чем паста или лента, именно потому что он залипает в зазор и механически связывает витки.

Стандарт ISO 7-1 регламентирует саму резьбу: коническую (газовую) или параллельную с трапециевидным профилем. Это влияет на глубину зазора и требуемый объем герметика. Производители анаэробных составов в техлистах указывают диапазон резьбы (например, DN 10–DN 50 для coarse threads), и именно на это нужно ориентироваться при выборе, а не на общий диаметр трубы в миллиметрах.

Как диаметр и тип резьбы влияют на выбор фиксатора

Одна и та же труба может иметь разные резьбы: например, труба 1/2" может быть нарезана под метрическую параллельную резьбу (например, M14×1,5) или под газовую коническую (G 1/2").

Каждому типу резьбы соответствует разная глубина зазора, и герметик должен быть рассчитан именно на эту глубину.

Техлист анаэробного герметика для труб обычно указывает:

Параметр	Назначение	Пример значения
Диапазон резьбы	Размер витка и глубина зазора	M10–M16, DN 10–DN 50
Тип резьбы	Коническая или параллельная	ISO 7-1 (коническая для газа)
Breakaway torque	Усилие для раскручивания после отверждения	19 Nm для M10 при 24 ч / 22°C
Полный набор прочности	Время, через которое соединение готово к работе	24 ч при 22°C, 1 ч при 50°C
Температурный диапазон	Среда хранения и работы	-20…+85°C или -40…+120°C
Допустимые среды	Совместимость с рабочей жидкостью	Вода, газ, масло, кислород, кислород чувствительно

Если в техлисте указано «для DN 10–DN 50», это не значит, что герметик подойдет и для DN 65. Более крупная резьба (большая глубина зазора) требует больше материала, и состав может не заполнить промежуток полностью, оставив воздушные карманы, где может начаться коррозия.

Обратный случай: если нанести герметик для крупной резьбы на мелкую, он вытечет излишками. Поэтому первый шаг выбора - точно определить номинальный размер резьбы по чертежу или стандарту, а не по видимому диаметру трубы.

Breakaway torque, fixture time и полный набор прочности: что означают эти цифры

При выборе анаэробного герметика для труб закупщики часто ориентируются на «время фиксации» (fixture time), но это ошибка.

Вот что на самом деле означают ключевые параметры из техлиста:

Fixture time (время фиксации) - интервал, через который резьбу можно слегка натянуть без смещения, но соединение еще не достигло полной прочности. Обычно 5–30 минут при комнатной температуре. Это справочный параметр, а не гарантия готовности к рабочим нагрузкам.

Breakaway torque (разборный момент) - это усилие (измеряется в Nm), которое нужно приложить к винту, чтобы его открутить после полного отверждения герметика. Например, если в техлисте написано «19 Nm для M10 после 24 ч при 22°C», это значит, что через сутки соединение потребует примерно 19 Ньютон-метров крутящего момента для разборки. Чем выше breakaway torque, тем прочнее фиксация, но тем сложнее потом демонтировать соединение.

Полный набор прочности - время и условия, при которых герметик достигает максимальной прочности. Для большинства анаэробных составов это 24 часа при 22°C. Если ускорить нагревом (например, до 50°C), время может сократиться до 1–2 часов, но не во всех случаях это рекомендуется.

Для выбора фиксатора нужно соотнести эти цифры с условиями работы:

• Если соединение работает в сильной вибрации и демонтаж планируется редко, нужен высокий breakaway torque (25–40 Nm).

• Если соединение нужно периодически разбирать для обслуживания, лучше выбрать состав с умеренным breakaway torque (6–15 Nm).

• Если работа идет при повышенной температуре (например, в парокотельне), нужно проверить, что полный набор прочности достигается в эту темп ературу, иначе герметик может оставаться мягким.

Многие производители указывают несколько вариантов breakaway torque для разных условий отверждения, поэтому внимательно читайте соответствующие строки техлиста.

Среда работы: вода, газ, масло, кислород и санитарные требования

Анаэробный герметик чувствителен к тому, что его окружает.

Некоторые составы разработаны для питьевой воды (и имеют сертификаты NSF H1 для случайного контакта), другие - для газовой сети (EN 751-1 с отдельным испытанием давлением), третьи - для масла и гидравлики.

Для газовых резьбовых соединений требуется соответствие EN 751-1 и проверка на герметичность под давлением. Газовые службы часто требуют дополнительного испытания на утечку при 4 bar в течение 30 секунд. Стандарт EN 751-1 прямо указывает, что анаэробные герметики для газовой службы должны быть протестированы до 40 bar.

Для питьевой воды и сантехнических резьбовых соединений допускаются пасты (EN 751-2) и ленты (EN 751-3), если нет требований к противовибрационной фиксации. Если же демонтаж резьбового соединения происходит редко (например, задвижка на главном вводе), можно применить анаэробный герметик, но с проверкой совместимости с питьевой водой - не все составы имеют одобрение для этого.

Для масла и гидравлики нужно смотреть специальный раздел совместимости в техлисте. Некоторые анаэробные герметики в масле отверждаются медленнее или вообще не затвердевают, потому что масло создает анаэробную среду везде, и условие для полимеризации не срабатывает.

Для кислорода и кислородопроводов применяют специально очищенные составы, потому что обычные герметики могут содержать примеси, которые реагируют с кислородом и вызывают возгорание. Если соединение работает с чистым кислородом (например, медицинский газ или промышленный кислород), в техлисте должна быть явная отметка о совместимости.

Практическое применение: перед тем как заказать герметик для критичного узла (газовая задвижка, кислородопровод, теплоэнергетическое оборудование), запросите у поставщика свидетельство испытаний герметика по нужной среде. Не ограничивайтесь формулировкой «подходит для всех сред» - это красивое, но неточное описание.

Выбор фиксатора с учетом разборности: легкая, средняя и сложная фиксация

В практике выделяют три уровня фиксации резьбы, каждому соответствует свой анаэробный герметик:

Легкая фиксация (prevailing torque 1–6 Nm, breakaway torque менее 10 Nm)

Используется, если резьбовое соединение нужно демонтировать часто (например, сервисный люк, съемный штуцер для подключения приборов). Герметик в этом случае играет роль «затвердевшей смазки»: он предотвращает самопроизвольное отвинчивание, но демонтаж остается легким.

Средняя фиксация (breakaway torque 10–25 Nm)

Универсальный вариант для большинства промышленных трубопроводов и сантехнических резьбовых соединений. Герметик надежно фиксирует резьбу против вибрации, но соединение можно открутить обычным ключом без спецоборудования.

Сложная фиксация (breakaway torque более 25–30 Nm)

Применяется, если демонтаж не планируется или планируется крайне редко (например, главный вввод газопровода на здание, цоколевка насоса). Герметик практически заклепывает резьбу; разборка потребует нагрева или специнструмента.

Для выбора нужно оценить две вещи:

1. Как часто придется разбирать соединение?

2. Что безопаснее: случайное раскручивание под вибрацией или сложный демонтаж?

Для трубных соединений, которые работают на улице или в цехе с вибрирующим оборудованием, обычно выбирают среднюю фиксацию: она защищает от самопроизвольного раскручивания, но позволяет разобрать соединение без чрезмерных усилий.

Практическая схема выбора герметика по диаметру и условиям

Алгоритм подбора строится в три шага:

Шаг 1: Определите тип резьбы и диапазон DN

Откройте рабочий чертеж или спецификацию. Найдите обозначение резьбы: например, G 1/2" (газовая коническая) или M16×2 (метрическая параллельная). Определите эквивалентный номинальный размер (DN): G 1/2" примерно соответствует DN 15, M16 - примерно DN 16.

Именно на этот диапазон нужно ориентироваться при поиске герметика в каталоге, а не на общий диаметр трубы. Пример: если в техлисте герметика указано «DN 10–DN 50 coarse threads ISO 7-1», то для G 1/2" (DN 15) этот герметик подходит, для G 2" (DN 50) - граница допуска, для G 2 1/2" (DN 65) - НЕ подходит.

Шаг 2: Определите среду работы и требуемый класс стандарта

Ответьте на вопросы:

• Соединение работает с газом, водой, маслом или другой средой?

• Это питьевая вода, техническая вода, чистый газ или газ, содержащий конденсат?

• Есть ли специальные требования (пищевая промышленность, медицина, кислород)?

На основе ответа выберите стандарт:

• Газовая сеть → EN 751-1 + локальные требования (например, ДК 1.1-50-9, если работаете в РФ).

• Питьевая вода, сантехнические резьбовые соединения → часто EN 751-2 или EN 751-3, но возможен и EN 751-1, если нужна противовибрационная фиксация.

• Масло, гидравлика → EN 751-1, но с проверкой совместимости в техлисте.

Для сложных сред (кислород, озон, азот под давлением) запросите у поставщика свидетельство испытаний.

Шаг 3: Выберите уровень фиксации по breakaway torque

Исходя из того, как часто потребуется разборка:

• Частая разборка (1–2 раза в неделю) → легкая фиксация (менее 10 Nm).

• Периодическая разборка (сезонное обслуживание) → средняя фиксация (10–25 Nm).

• Редкая или отсутствующая разборка → сложная фиксация (более 25 Nm).

Убедитесь, что breakaway torque указан для ваших условий отверждения (температура, время). Если в техлисте несколько значений, выбирайте то, которое соответствует реальным условиям монтажа.

При герметизации трубных соединений, которые подвергаются колебаниям температуры (например, паровой трубопровод), обратите внимание на температурный диапазон герметика. Для систем с интервалом -20…+85°C подходят универсальные составы; для более экстремальных условий нужен герметик с расширенным диапазоном (-40…+120°C и выше).

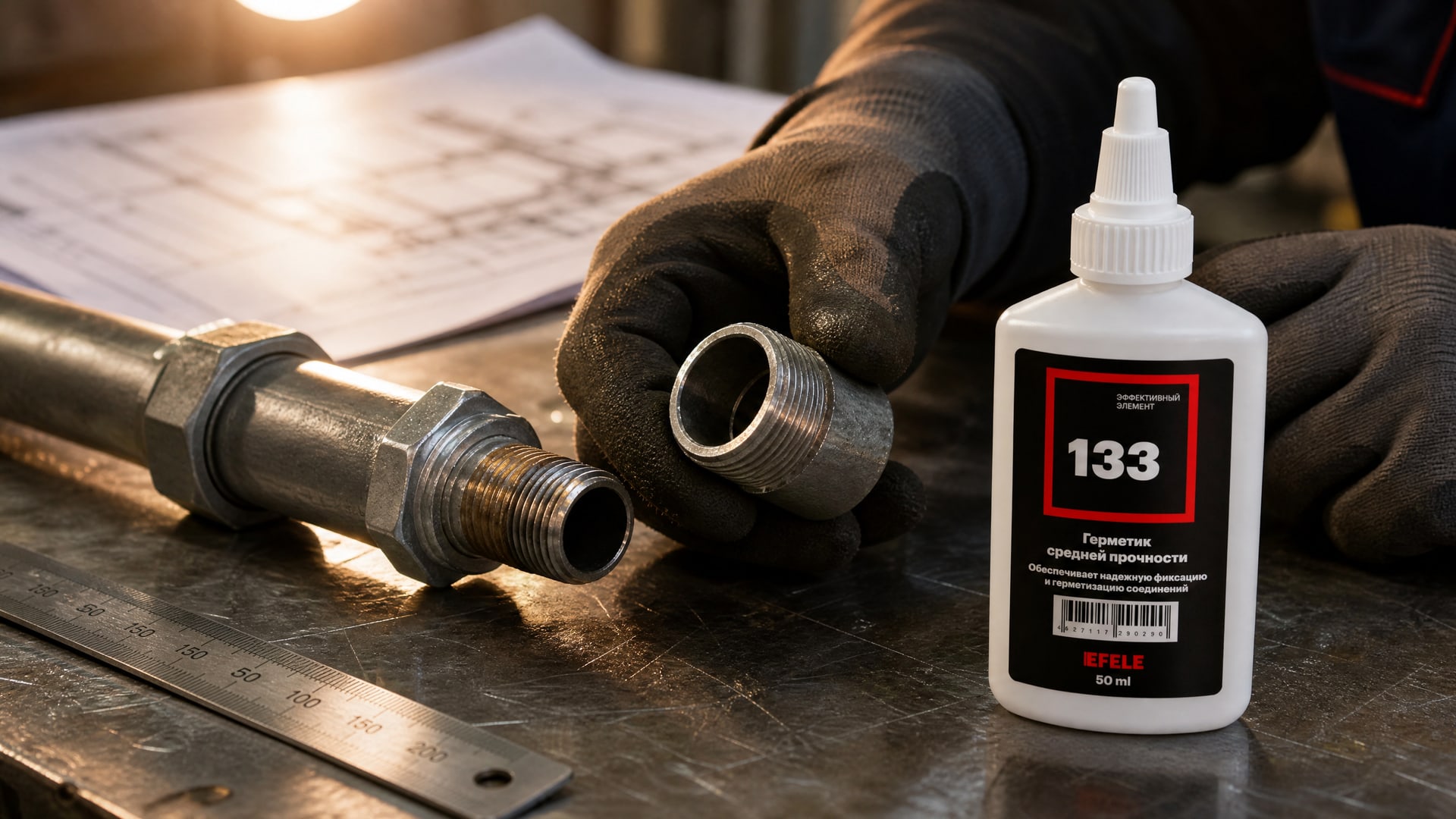

Для герметизации трубных резьбовых соединений с диаметром до 3 дюймов, где важна противовибрационная фиксация и надежная герметичность одновременно, используют EFELE 133 - анаэробный герметик, обеспечивающий устойчивое соединение на срок не менее года без подтяжки и протечек. Это рабочий стандарт для промышленных трубопроводов, где нет возможности постоянного контроля.

Нанесение и отверждение: что влияет на качество герметизации

Даже если вы правильно выбрали герметик, его эффективность зависит от нескольких условий применения.

Подготовка поверхности

Резьба должна быть чистой: без масла, грязи, ржавчины и остатков старого герметика. Если соединение разбиралось ранее, остаток старого герметика можно удалить механически (проволочной щеткой или в машине-тумблере) или растворителем. Металл должен быть открыт и сухой.

Количество герметика

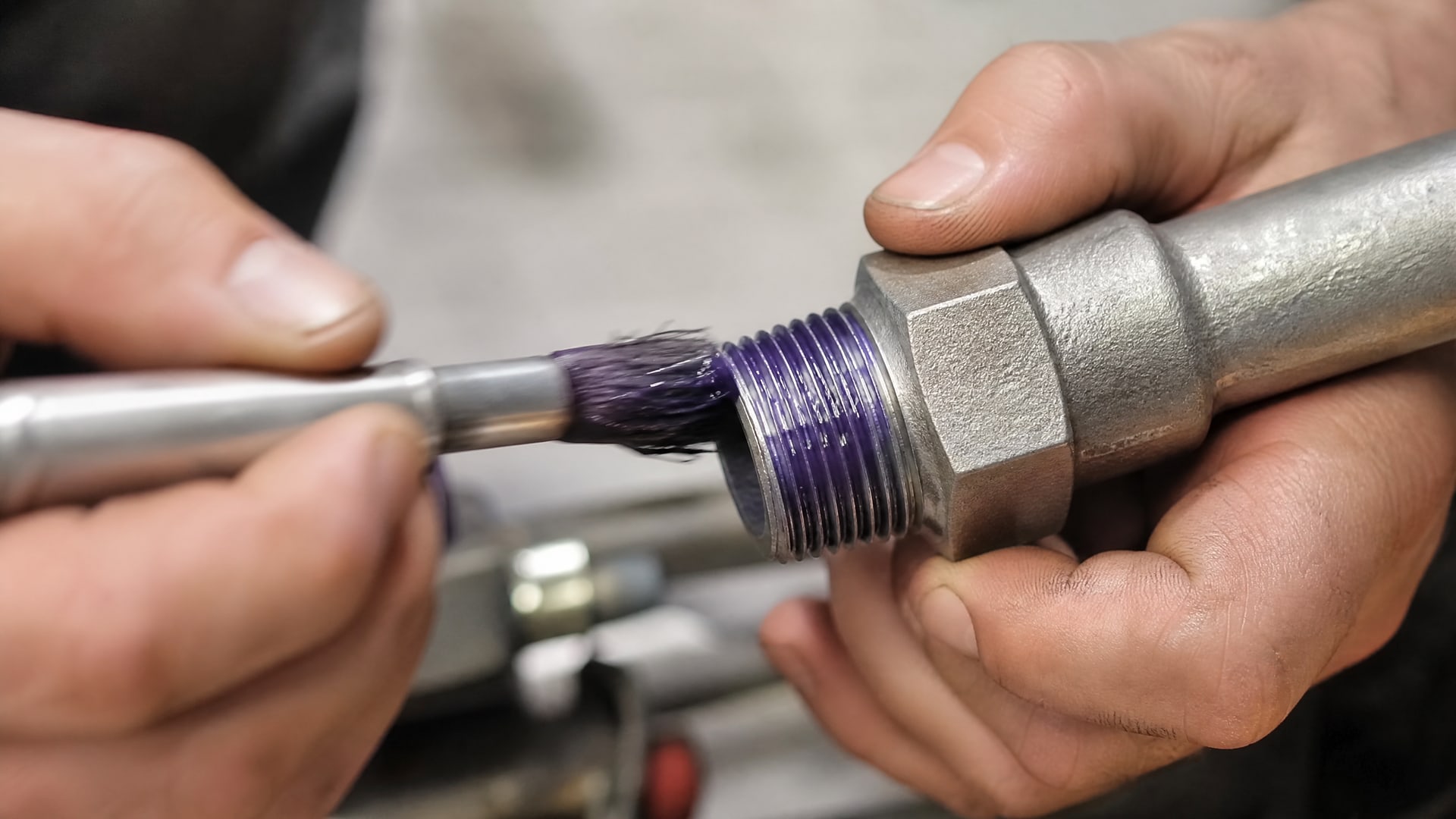

Нанесите тонкую пленку на витки резьбы винта (того, который вкручивается). Не заливайте герметик в канавку резьбы горкой - он вытечет, и герметичность снизится. Примерный расход: несколько миллиметров полоски герметика вдоль 2–3 витков резьбы. Излишки после сборки не протирают (так сотрется весь герметик), а просто оставляют затвердевать.

Условия отверждения

Анаэробные герметики отверждаются в отсутствие воздуха и в присутствии металла. Температура ускоряет процесс: при 22°C герметик может набирать прочность 24 часа, при 50°C -1–2 часа. Если работы идут в холодном цехе или на улице (ниже 10°C), время отверждения может увеличиться в 2–3 раза. Некоторые герметики имеют активаторы, которые ускоряют полимеризацию.

Контроль герметичности

После нанесения герметика соединение готово к пробе давлением через время, указанное в техлисте как «fixture time». Однако для окончательной оценки герметичности лучше подождать полный набор прочности (24 ч при 22°C). Если система уже находится под давлением, допускается слегка натянуть резьбу после 5–10 минут (когда герметик чуть загустел), но большую нагрузку давать нельзя, пока полимеризация не завершится.

Часто задаваемые вопросы

Чем отличается анаэробный герметик от пасты и ленты для герметизации резьбовых соединений?

Анаэробный герметик (EN 751-1) затвердевает в отсутствие воздуха между металлом, создавая упругое ядро в резьбе, которое одновременно герметизирует и фиксирует. Паста (EN 751-2) остается пластичной, не требует отверждения, но не фиксирует резьбу. Лента (EN 751-3) - это механический барьер, наматывается вручную. Для систем с вибрацией герметик предпочтительнее.

Почему для газовых резьбовых соединений нужна именно коническая резьба?

Коническая резьба (ISO 7-1) самозатягивается: при вкручивании витки плотнее прижимаются друг к другу, уменьшая зазор. Это обеспечивает изначальную герметичность даже без дополнительного герметика. Параллельная резьба требует большей герметизирующей пленки, поэтому для газа ее используют реже.

Можно ли нанести герметик на уже затвердевший старый герметик?

Не рекомендуется. Старый герметик нужно удалить механически или химически. Новый герметик может не проникнуть под остатки старого, и герметичность будет неполной. Если соединение разбиралось, всегда очищайте резьбу перед нанесением нового состава.

Как понять, достаточно ли герметика внутри соединения?

Правильный признак - тонкая полоска герметика выступает из резьбы после сборки. Если выступает много (слой более 2 мм по всей окружности), вы переборщили; если ничего не видно, герметика может быть недостаточно. На практике лучше немного переборщить, чем недоборщить - излишки затвердеют и не помешают.

Какая разница между breakaway torque и prevailing torque в техлисте?

Breakaway torque - усилие, нужное для срыва (начала раскручивания) уже затвердевшего соединения. Prevailing torque - усилие во время раскручивания. Breakaway выше; он показывает, насколько крепко герметик «схватил» витки.

Заключение

Выбор анаэробного фиксатора для трубных соединений с разным диаметром - не просто вопрос о размерах. Это система решений, основанная на стандартах EN 751, типе резьбы по ISO 7-1, среде работы и требованиях к демонтажу. Главный принцип: сначала точно определите диапазон резьбы (DN и тип), потом выберите класс герметика (EN 751-1, 751-2 или 751-3), затем оцените breakaway torque и убедитесь в совместимости со средой. Если вы работаете с газовой сетью, питьевой водой или маслом под давлением, всегда требуйте от поставщика свидетельство испытаний и соответствия локальным нормам.

Следующий практический шаг: запросите у своего поставщика матрицу герметиков с указанием диапазона резьбы, breakaway torque и стандартов, затем свяжите ее с вашей спецификацией резьбовых соединений. Это займет час времени, но избавит вас от ошибок и повторных разборок на производстве.
