Как увеличить срок службы СОЖ за счет очистки от стружки

Загрязнение смазочно-охлаждающей жидкости механическими примесями - одна из главных причин ее преждевременного старения и потери рабочих свойств. Металлическая стружка, шлам, частицы посторонних масел накапливаются в системе и ускоряют окисление эмульсии, снижают ее вязкость, портят микроклимат для обработки и в итоге заставляют менять жидкость раньше срока. Правильная очистка СОЖ от этих загрязнений - не просто способ продлить ее жизнь, но и залог стабильного качества обработки и снижения затрат на материалы. В этой статье разберемся, какие методы работают, как выбрать подходящую систему очистки и на какие параметры смотреть закупщику при оценке чистоты жидкости.

Техспециалисты и снабженцы часто сталкиваются с вопросом: достаточно ли одного фильтра, или нужна многоступенчатая система? Ответ зависит от типа загрязнений, которые преобладают в вашем производстве, и от того, какие допуски устанавливает технология. Разберемся по порядку.

Почему загрязнение СОЖ приводит к потере качества

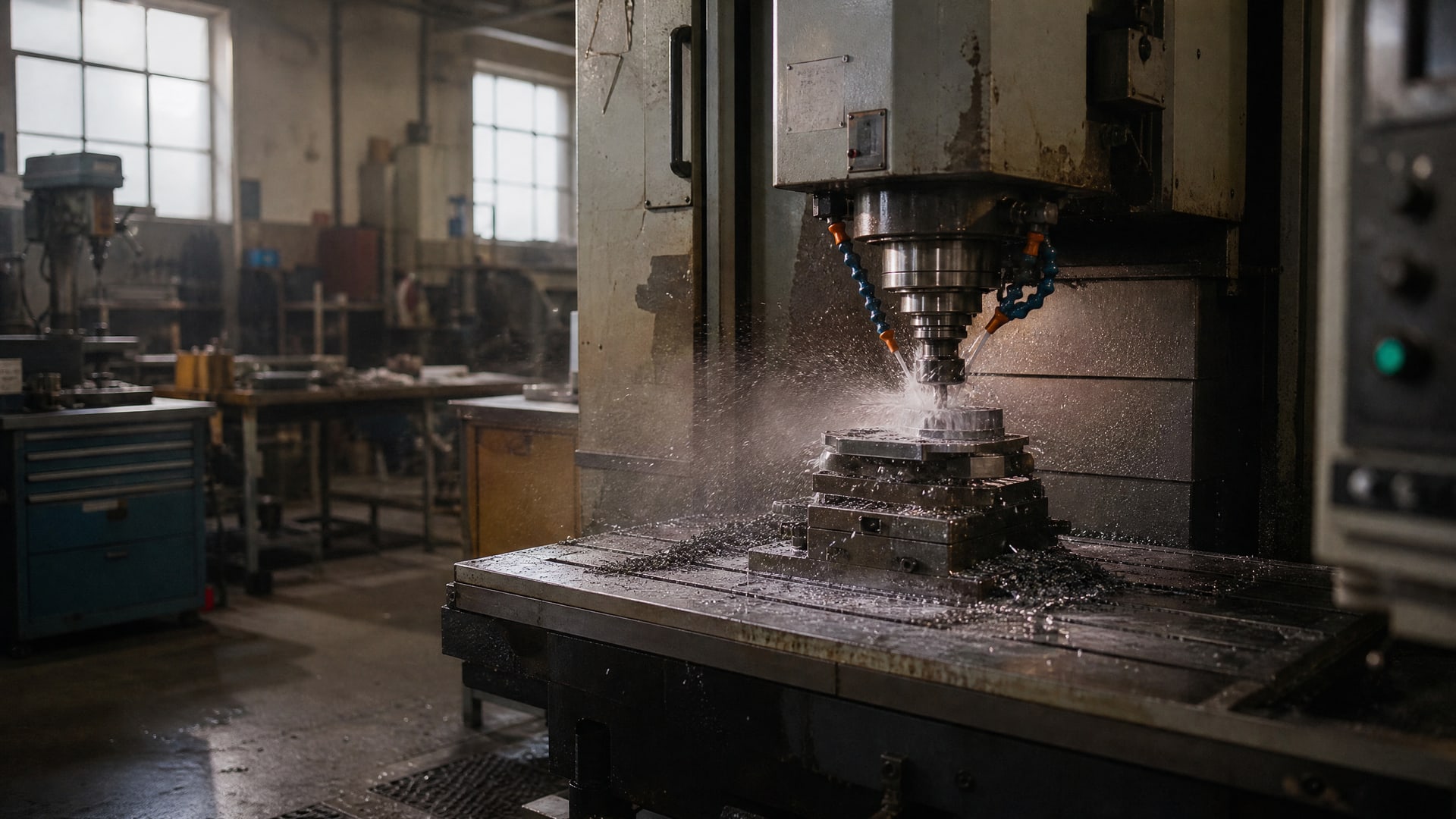

Смазочно-охлаждающая жидкость работает в экстремальных условиях: высокие температуры, трение, контакт с металлической стружкой, попадание посторонних масел со шпинделя или гидросистемы.

Каждый источник загрязнения вносит свой вклад в старение эмульсии. Металлические частицы, если их не удалять, становятся абразивом и ускоряют износ направляющих; посторонние масла нарушают стабильность эмульсии и повышают пенообразование; мелкодисперсный шлам закупоривает каналы подачи и фильтрующие элементы.

Важно понимать: визуальная чистота не означает соответствие нормативным допускам. Техническое состояние СОЖ определяют по измеряемым параметрам. Для эмульсий нормой считаются механические примеси менее 0,3 г/л, посторонние масла менее 2%, pH в диапазоне 8,5–9,5. Для синтетических растворов допуски еще жестче: механические примеси менее 0,1 г/л, pH 7,5–9,0. Если хотя бы один из этих параметров выходит за границы, жидкость начинает терять рабочие свойства, даже если на глаз она выглядит чистой.

Разные типы загрязнений требуют разных подходов к очистке. Поэтому в производственных системах редко обходятся одним методом - обычно используют комбинацию технологий, каждая из которых решает свою часть задачи.

Методы удаления механических примесей: от грубой очистки к тонкой

Грубая очистка: удаление крупной стружки и шлама

Первая ступень очистки должна работать с крупными фракциями - частицами размером свыше 500 мкм. Именно они формируют основную массу загрязнений и легче всего извлекаются на начальном этапе. Если не убрать их на этой стадии, они перейдут на последующие ступени и будут перегружать более тонкие фильтры, снижая их производительность.

Эффективная грубая очистка должна удалить 70–80% массы загрязнений. Это означает, что после первой ступени на последующие системы приходится нагрузка в четыре-пять раз меньше. На практике для грубой очистки используют:

• Механические сепараторы - простейший способ отделения стружки от жидкости до ее попадания в накопительный бак; стружка падает в контейнер, жидкость стекает обратно в систему

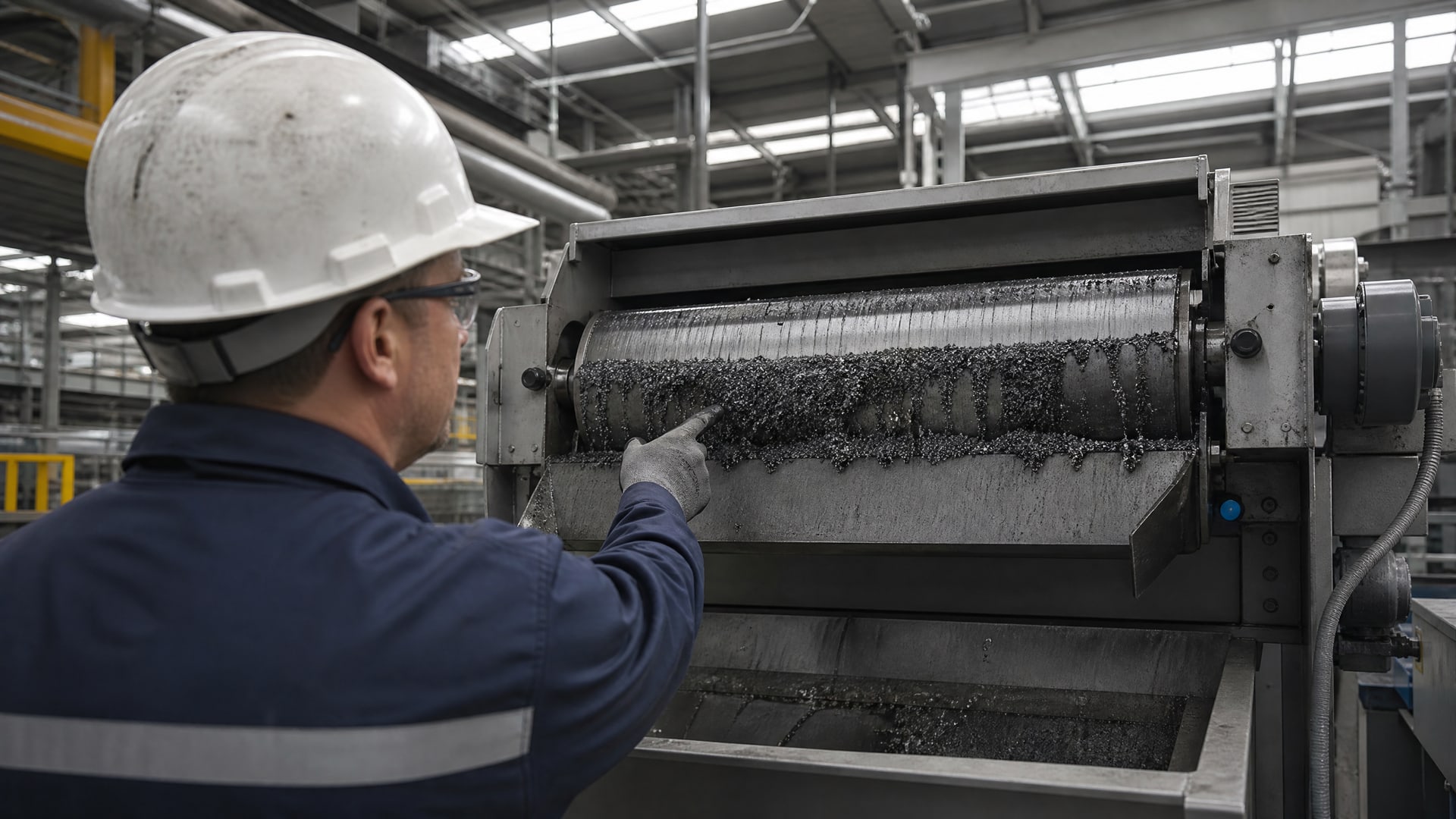

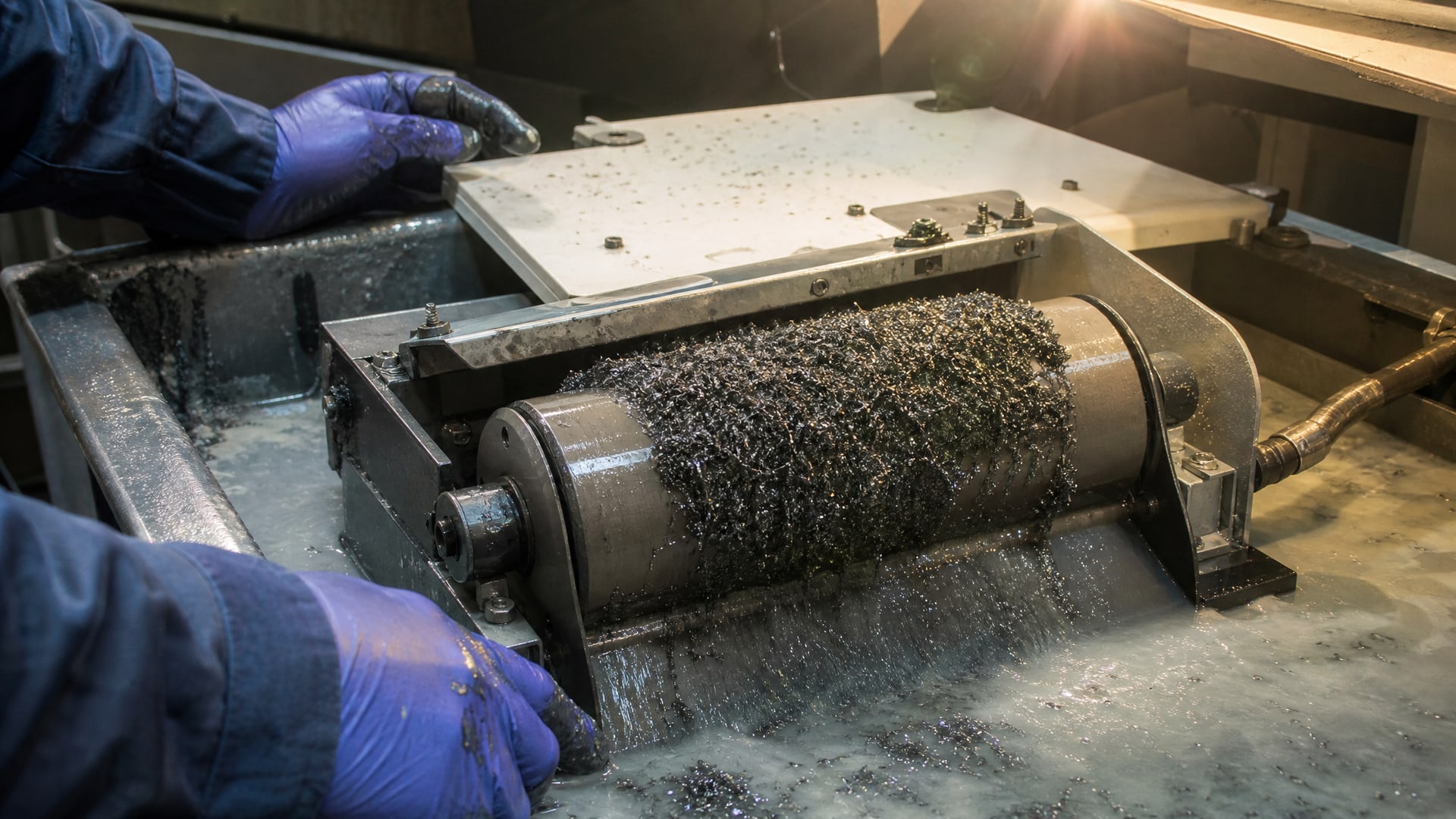

• Магнитные сепараторы - специализированы для ферромагнитной стружки (сталь, чугун) с эффективностью 90–98%; подходят для диапазона размеров примерно 0,5 мкм – 5 мм

• Скиммеры - всплывающие масла удаляются механически, что предотвращает образование эмульсионных слоев

После механического отделения стружки важно дать ей возможность стечь: отделенная стружка содержит 15–25% СОЖ, и за 10–15 минут эта жидкость стекает обратно в систему. Это позволяет снизить расход концентрата.

Средняя степень очистки: фильтрация твердых частиц

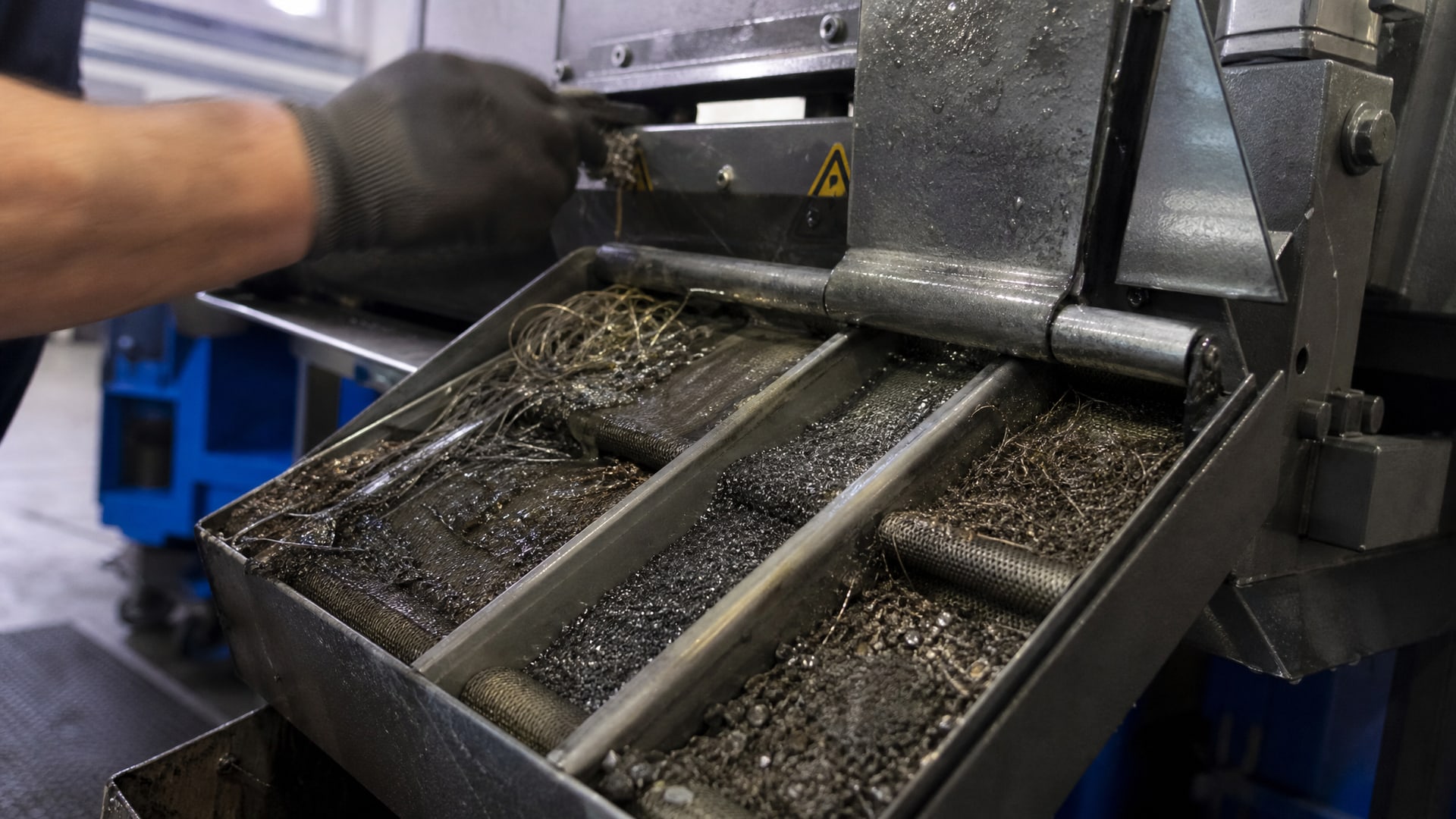

После удаления крупной фракции начинается фильтрация мелких твердых частиц. Механическая фильтрация через пористые и щелевые материалы удаляет частицы размером 5–200 мкм при эффективности 80–95%. Это наиболее универсальный метод для мелких фракций любых металлов (сталь, алюминий, медь и их сплавы).

В норматив по очистке СОЖ для фильтров под давлением и под вакуумом внесены такие показатели: степень очистки 80–99%, граничная тонкость 1–10 мкм. Это означает, что современные фильтрационные системы способны подойти к уровню чистоты, близкому к лабораторному.

Однако производительность фильтров зависит от их конструкции. Горизонтальные флотаторы подходят для систем до 100 м³/ч, радиальные - свыше 100 м³/ч. Для малых объемов возможны компактные устройства производительностью порядка 240 л/ч. При выборе оборудования важно сверяться и с пропускной способностью, и с требуемой тонкостью: слишком тонкая фильтрация без предварительного удаления крупной фракции приводит к перегрузке системы и остановкам в работе.

Тонкая очистка: удаление мелкодисперсных примесей и посторонних масел

На третьей ступени решаются две задачи: удаление мелких частиц размером менее 5 мкм и разделение посторонних масел. Для этого используют:

• Флотационные установки - работают при концентрации механических примесей и инородных масел до 5 г/дм³, удаляют мелкодисперсный шлам, эффективны для посторонних масел

• Гидроциклоны - работают при давлении на входе 0,25–0,30 МПа, удаляют плотные мелкие частицы за счет центробежной силы

• Сорбционные фильтры - последняя ступень, обеспечивающая финальное осветление жидкости

Седиментация (отстаивание) дает степень очистки 40–45% при граничной тонкости 40–50 мкм, поэтому ее рассматривают как вспомогательный метод, а не основной.

Как выбрать систему очистки для вашего производства

При выборе оборудования для очистки СОЖ от стружки нужно ориентироваться на несколько параметров одновременно.

Определитесь с типом загрязнений

Если в вашем производстве работают с чугуном, сталью и их сплавами, магнитная сепарация будет первой эффективной ступенью. Однако если обрабатываются алюминий, медь или другие немагнитные металлы, магнитный сепаратор не поможет - здесь нужна механическая фильтрация с самого начала.

Частая ошибка закупщиков: полагать, что один универсальный метод подойдет для всех типов загрязнений. На деле магнитная сепарация работает только по ферромагнитной стружке, фильтрация - по твердым частицам, флотация - по мелкодисперсным примесям и маслам. Комбинирование технологий - это не избыточность, а практическая необходимость.

Оцените производительность системы

Производительность должна соответствовать объему жидкости, которую вы обрабатываете за смену. Норматив различает флотационные установки по пропускной способности: от 5 до 2000 м³/ч. Если производительность недостаточна, жидкость не будет очищена полностью и будет накапливать примеси. Если избыточна, система будет работать неэффективно на половину мощности.

Для небольших участков с локальной подачей СОЖ подойдут компактные устройства производительностью 240 л/ч. Для централизованных систем крупных цехов нужна расчетная производительность, которая перекрывает объем жидкости в системе с запасом.

Выберите схему многоступенчатой очистки

Рекомендуемая последовательность:

• 1-я ступень: удаление крупной стружки и шлама (свыше 500 мкм) - эффективность 70–80% по массе загрязнений

• 2-я ступень: фильтрация твердых частиц (1–100 мкм) - эффективность 80–95%

• 3-я ступень: тонкая очистка и удаление посторонних масел (менее 5 мкм и жидкие примеси) - эффективность 80–99%

Эта схема обеспечивает не только высокую чистоту, но и долгий срок службы каждого фильтрующего элемента, так как нагрузка распределяется между ступенями.

Контроль чистоты СОЖ: какие параметры мерить

Чтобы убедиться, что очистка работает, нужно регулярно контролировать состояние жидкости.

Ключевые параметры:

Дополнительно рекомендуется контролировать вязкость, пенообразование, микробное число (если жидкость хранится долго). Вязкость снижается при окислении и попадании большого количества воды; пенообразование указывает на нарушение стабильности эмульсии; микробная обсемененность говорит о неправильном хранении или нарушении гигиены системы.

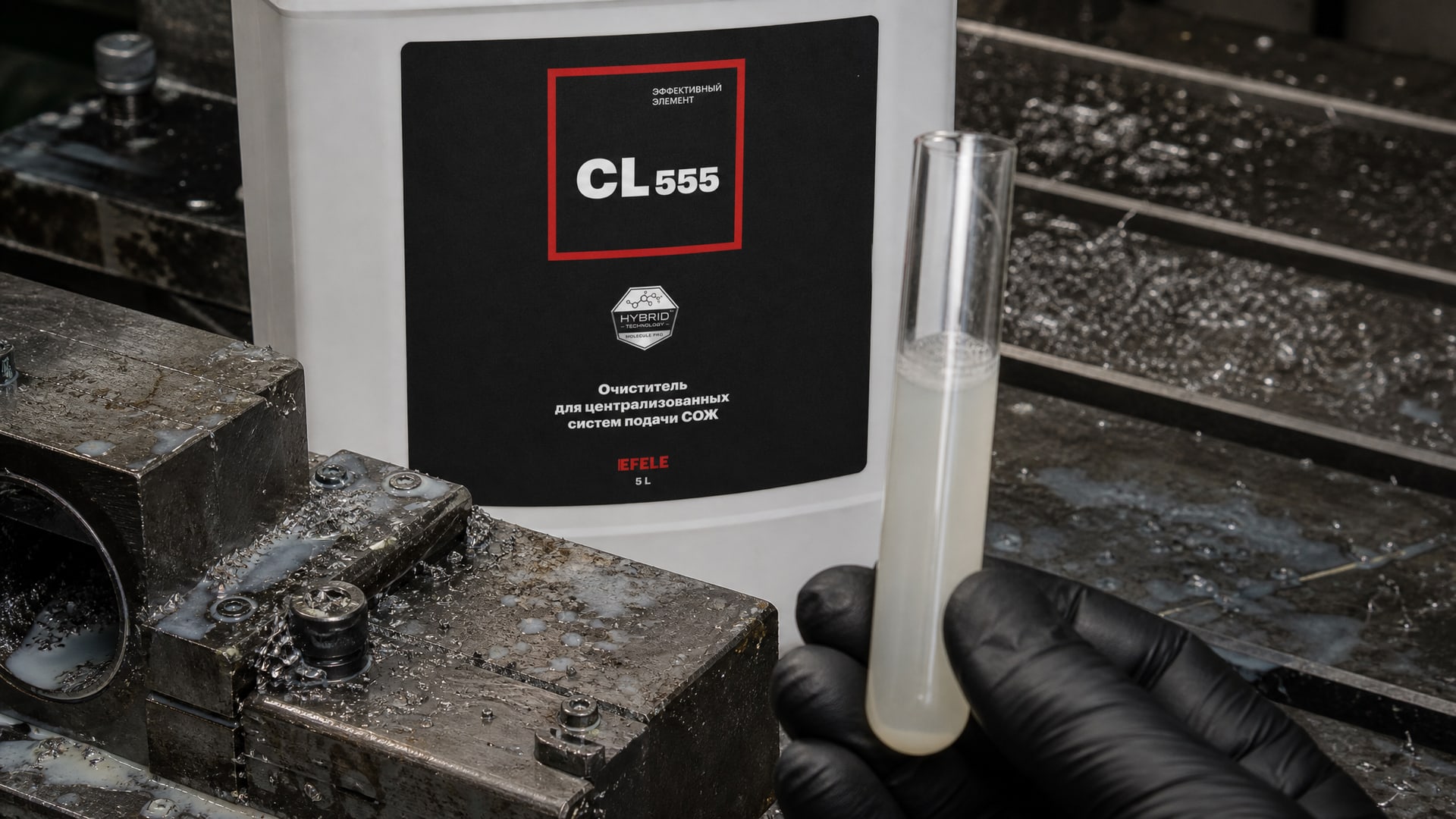

Перед заменой жидкости рекомендуется промыть систему подачи СОЖ специальным очистителем, чтобы удалить остатки старой эмульсии и следы окисления со стенок каналов. Для поддержания чистоты системы СОЖ и предотвращения преждевременного старения эмульсии перед заменой жидкости используют очиститель систем подачи EFELE CL-555: он вымывает вязкие отложения и масляную пленку, оставляя систему готовой к работе с новой порцией концентрата.

Практические рекомендации по уходу за системой очистки

Профилактика и регулярное обслуживание

Система очистки СОЖ - это не разовое вложение, а инструмент, требующий постоянного ухода. Основные правила:

• Очищайте магнитные накопители и сепараторы ежедневно или по графику, установленному для вашего производства

• Проверяйте фильтрующие элементы на засорение; замену нужно делать до того, как фильтр переполнится, иначе система будет пропускать жидкость неочищенной

• Контролируйте давление в системе: скачок давления на входе фильтра указывает на его перегрузку

• Еженедельно отбирайте пробы СОЖ и проверяйте основные параметры

Предотвращение попадания посторонних масел

Посторонние масла - масло со шпинделя, из гидросистемы станка, из воздушного компрессора - не убираются магнитной сепарацией и требуют специальной обработки. Чтобы минимизировать их попадание:

• Своевременно обслуживайте уплотнения и кольца станка

• Контролируйте герметичность трубопроводов гидросистемы

• Отводите конденсат из воздушных магистралей

Оптимизация расходов на очистку

Правильная многоступенчатая очистка снижает затраты за счет:

• Продления срока службы СОЖ - качественная эмульсия работает дольше, реже требует замены

• Снижения расхода фильтрующих элементов - нагрузка распределяется между ступенями, каждая служит дольше

• Уменьшения потерь жидкости - при правильном отделении стружки 15–25% СОЖ, содержащейся в стружке, возвращается в систему

• Улучшения качества обработки - чистая СОЖ обеспечивает стабильный результат, снижает брак и переделки

На практике переход с однофильтровой системы на многоступенчатую очистку обычно окупается за счет одного-двух продленных циклов работы эмульсии.

Часто задаваемые вопросы

Достаточно ли только механической фильтрации для удаления стружки?

Механическая фильтрация хорошо удаляет частицы размером 5–200 мкм, но не справляется с очень крупной стружкой (свыше 500 мкм) и с посторонними маслами. Для полной очистки нужна предварительная грубая ступень и последующая тонкая доочистка. Однофильтровая система обычно приводит к перегрузке фильтра и потере эффективности.

Нужна ли магнитная сепарация, если в цехе работают только с алюминием?

Магнитная сепарация эффективна только для ферромагнитных металлов (сталь, чугун). Для алюминия, меди и других немагнитных материалов магнитный сепаратор не поможет. В этом случае первой ступенью должна быть механическая фильтрация или механический сепаратор.

Можно ли визуально определить, когда нужна смена СОЖ?

Нет. Норматив оперирует измеряемыми параметрами: содержание механических примесей, концентрация посторонних масел, pH, вязкость. Жидкость может выглядеть визуально чистой, но при этом выходить за допуски по одному или нескольким параметрам. Регулярно отбирайте пробы и проверяйте основные характеристики в лаборатории или с использованием портативных приборов.

Какую тонкость фильтрации выбрать: 1 мкм, 5 мкм или 10 мкм?

Выбор зависит от требований технологии и от типа загрязнений. Если предварительно убрана крупная фракция (70–80% загрязнений), то финальная ступень с граничной тонкостью 1–10 мкм обеспечит нужный уровень чистоты. Слишком тонкая фильтрация (менее 1 мкм) без предварительной подготовки приведет к частым засорам фильтра и простоям.

Сколько времени стекает СОЖ со стружки после ее отделения?

После механического отделения стружки от жидкости примерно 10–15 минут идет активное стекание. За этот период возвращается 15–25% от объема жидкости, содержащейся в стружке. Поэтому имеет смысл организовать контейнер для стружки так, чтобы жидкость могла свободно стекать обратно в систему.

Заключение

Увеличение срока службы СОЖ начинается с правильной очистки от механических примесей. Это не одна операция, а система, состоящая из трех взаимодополняющих ступеней: грубое удаление крупной стружки и шлама, фильтрация твердых частиц, тонкая доочистка мелких фракций и посторонних масел. Такой подход позволяет удалить 70–80% загрязнений на первой ступени, обеспечить эффективность 80–95% на второй и достичь чистоты, близкой к нормативным допускам, на третьей.

Ваш следующий шаг - оценить текущее состояние СОЖ в вашей системе (проверить основные параметры: механические примеси, посторонние масла, pH), определить преобладающий тип загрязнений (ферромагнитная стружка, немагнитные металлы, шлам, масла) и выбрать оборудование, которое обеспечит именно эту комбинацию методов. Если система уже установлена - наладьте регулярный контроль и профилактику. Это гарантирует, что жидкость будет работать на полный заявленный срок, а затраты на ее замену и расходники будут минимальны.
