Как смазочные материалы H1 защищают от коррозии на линиях розлива напитков

На линиях розлива напитков оборудование работает в условиях, которые враждебны для металла: постоянная влага, колебания температур, контакт с водой и остатками моющих средств. В таких средах обычная смазка вымывается за часы, а металлические детали ржавеют, даже если их смазали. Поэтому критично выбрать смазку с допуском NSF H1 - это категория специально разработана для пищевого производства там, где возможен случайный контакт продукта со смазочным материалом. Но сама регистрация H1 не гарантирует защиту от коррозии - важны еще водостойкость, вязкость и специальные антикоррозионные свойства, подтвержденные стандартными тестами. Эта статья разбирает, как H1-смазки работают против ржавчины в условиях высокой влажности и где их применять на конвейерах, подшипниках, цепях и клапанах напиточного оборудования.

Для закупщиков и инженеров пищевых производств это означает конкретный путь: не просто искать H1, но сверять водостойкость (тест DIN 51807), коррозионную устойчивость к соли и дистиллированной воде (тест Emcor ISO 11007), а также убедиться, что смазка не вымывается при периодической мойке оборудования.

Почему H1-допуск недостаточен для защиты от коррозии

NSF H1 - это регистрация, которая подтверждает, что смазка безопасна при случайном контакте с пищей.

Но сама буква H1 не говорит о коррозионных свойствах. Много инженеров ошибочно думают, что раз смазка имеет H1, то она и от ржавчины хорошо защитит. На самом деле это два разных требования.

H1-смазка допускается в оборудовании, где есть возможность incidental contact - попадания капли смазки в продукт. Это могут быть цепи конвейеров, подшипники редукторов под конвейером, клапаны в системах розлива, подшипники электромоторов над конвейером, уплотнения насосов. Допустимый уровень контакта установлен в пределах 10 ppm (миллионных долей).

Защита от коррозии - совсем другой вопрос. Она зависит от того, насколько хорошо смазка отталкивает воду, держится на металле во влажной среде, и содержит ли она присадки, которые подавляют окисление железа. Для проверки этих свойств используют специальные тесты: тест Emcor ISO 11007 показывает, появляется ли ржавчина на образце, погруженном в воду и смазку; тест DIN 51807 проверяет, насколько смазка сопротивляется вымыванию водой; тест DIN 51811 и ASTM D4048 определяют стойкость к коррозии от контакта с медью.

Хорошая H1-смазка должна пройти оба блока требований: пищевую безопасность (NSF H1) и коррозионную защиту (одобрение по Emcor, DIN 51807 и другим). Закупщик должен сверить оба пункта в техническом листе, а не довольствоваться одним допуском.

Коррозионные угрозы на линиях розлива напитков

Линия розлива - это зона, где металл постоянно контактирует с влагой.

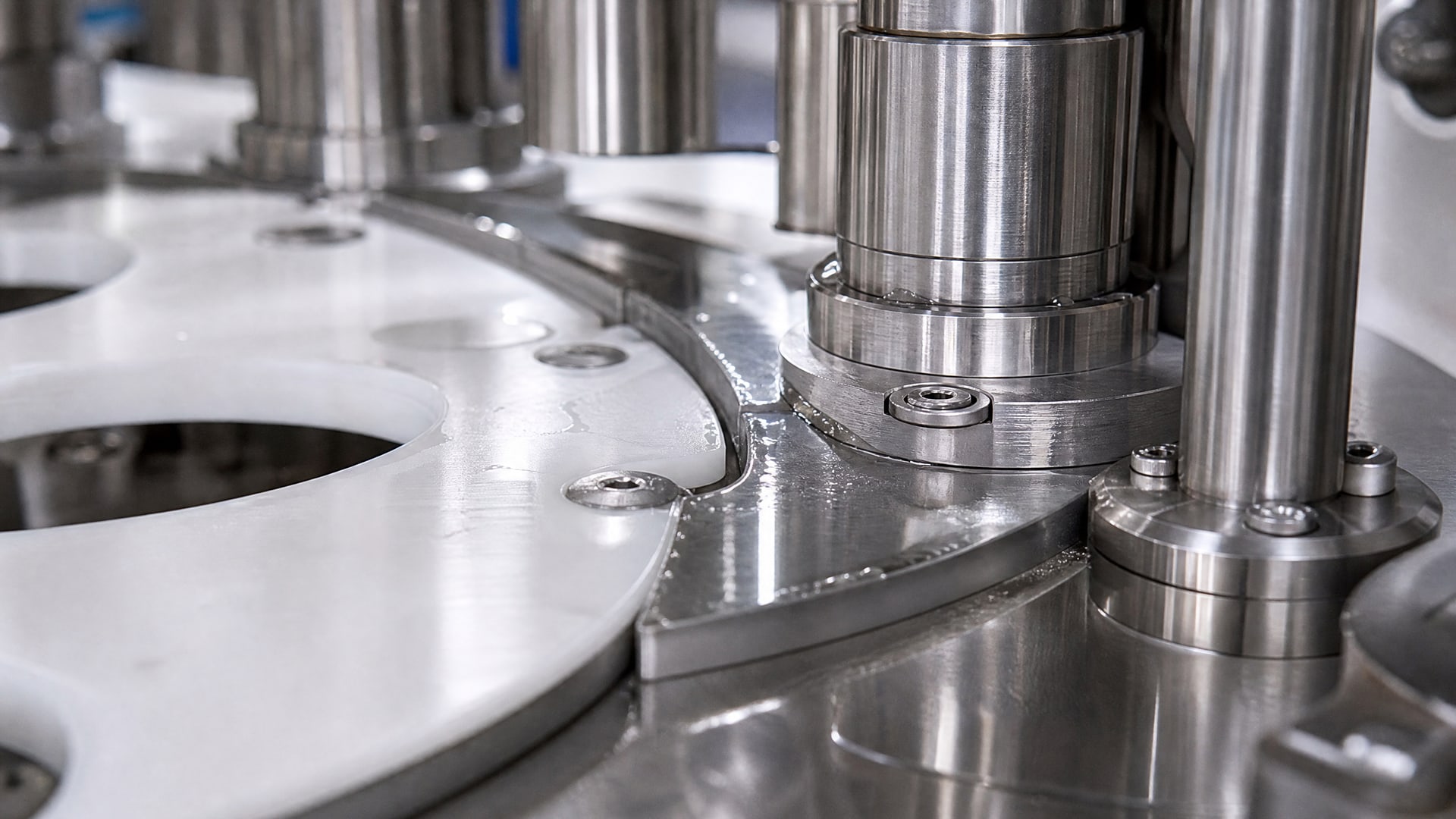

Когда завод моет оборудование (чистит после смены, после переключения на другой напиток, при санитарной обработке), вода проникает в зазоры и щели между деталями, где и скапливается. Если смазка тонкая, жидкая или плохо прилипает к железу, вода просто вымывает ее, и металл остается без защиты.

Вода сама по себе ускоряет окисление железа. Но на пищевых производствах используют еще моющие растворы и дезинфицирующие средства, которые содержат щелочи. Щелочная среда ускоряет ржавчину еще больше, чем нейтральная вода. Попутно в оборудование могут попасть мельчайшие частицы соли (из отходов напитка или из самого напитка), что создает микро-гальванические пары на поверхности металла - очаги интенсивной локальной коррозии.

На линиях розлива опасны еще и циклические условия: днем линия горячая (может быть 40-50 °C), ночью охлаждается до комнатной температуры, на поверхности металла образуется конденсат. При таких перепадах смазка может расслаиваться или терять контакт с поверхностью. Если смазка еще и вымыта водой, то за одну ночь может развиться видимая ржавчина.

Скорость коррозии на оборудовании напитков зависит от типа напитка. Кислые напитки (соки, лимонады) сами по себе немного защищают железо (кислая среда замедляет ржавчину), но за счет кислотности способны повредить саму смазку - окислить ее и сделать тоньше. Щелочные напитки и молочные продукты требуют более стойкой смазки. Газированные напитки образуют пену, которая разносит влагу дальше, чем обычная вода.

Поэтому для линий розлива нужна смазка, которая: держится на металле при промывке, не вымывается водой, содержит антиокислительные присадки и не разлагается в присутствии щелочей, остатков моющих средств и солей.

Как тесты подтверждают антикоррозионные свойства H1-смазок

Когда производитель смазки декларирует защиту от коррозии, он должен предоставить результаты стандартных испытаний.

Для пищевых смазок H1, которые работают во влажной среде, это обычно:

Тест Emcor ISO 11007 (пресная вода, измененный тест) - образец смазки смешивают с дистиллированной водой, погружают в нее корпус из стали, выдерживают время (обычно 24-72 часа) и смотрят, появилась ли ржавчина. Результат 0-0 означает отсутствие коррозии. Результат 1-1 - слабая коррозия, 2-2 и выше - сильная ржавчина, такую смазку не применяют. Хорошая пищевая H1-смазка показывает 0-0 или минимум 1-1.

Тест DIN 51807/1 (водостойкость) - смазку наносят на стальной образец, потом обливают водой (обычно 90 °C, 3 часа), смотрят, сколько смазки осталось на месте. Параметр 1 означает, что смазка хорошо прилипла и вымылась минимально. Параметр 3 - смазка полностью смылась. Для линий розлива напитков нужен минимум параметр 1-2, иначе смазка не продержится до следующей промывки.

Тест Emcor ISO 11007 modified (морская вода, 0.5% NaCl) - более жесткий тест для соленой воды. Если смазка показывает здесь 0-0, то она защитит от коррозии даже если в напиток попадет какая-то соль. На линиях розлива сладких напитков этот тест менее критичен, но всегда есть риск перекрестного загрязнения.

Тест DIN 51811 / ASTM D4048 (коррозия от контакта с медью) - образец смазки кладут рядом с медной пластиной (медь часто используется в клапанах и фитингах), нагревают (обычно 24 часа при 100 °C), потом смотрят, потемнела ли медь. Результат 1 (максимум) означает слабое потемнение, 2 и выше - сильное, смазка содержит вещества, которые корродируют медь. Для H1-смазок критично, чтобы не было активных сернистых соединений, которые чернят медь и серебро.

На техническом листе (TDS) хорошей H1-смазки для пищевого оборудования должны быть ВСЕ эти тесты с результатами. Если производитель указал только H1 и умолчал про тесты - это повод насторожиться. Закупщик может попросить полный техлист и сверить цифры перед заказом.

Выбор смазки H1 для конкретных узлов линии розлива

На каждом узле линии розлива условия немного разные, поэтому и выбор смазки требует уточнения.

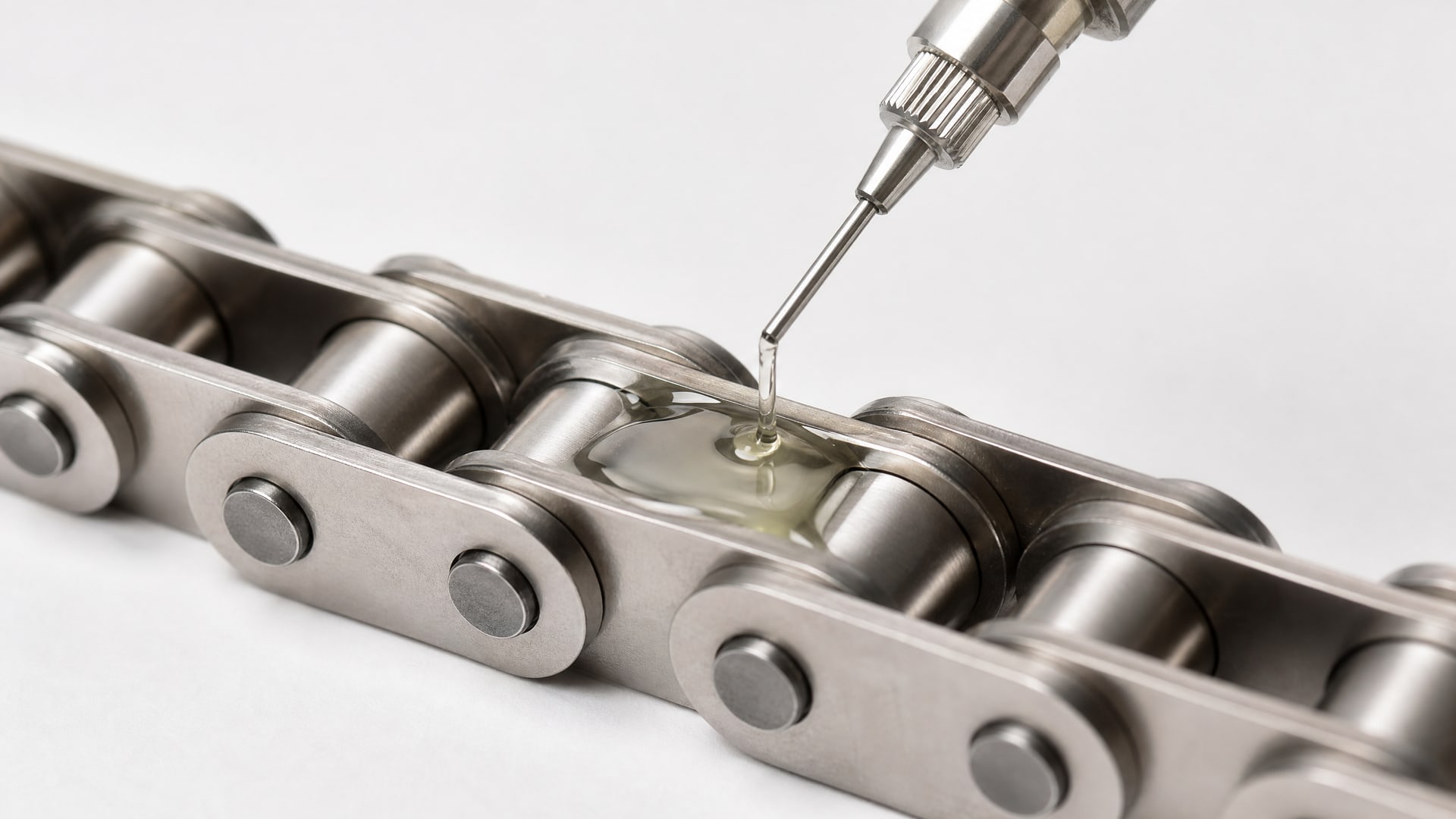

Цепи конвейера. Цепь движется в открытой зоне, где регулярно попадает вода (при промывке линии) и моющие средства. Смазка для цепи должна быть маслянистой, хорошо проникать в щели цепи, но не вытекать. Для H1 подходят жидкие масла (класс ISO VG 22-32) или жидкие смазки класса NLGI 0-1. Они хорошо текут при нанесении, но при высокой влажности могут вымываться. Важно выбрать состав с высокой водостойкостью (DIN 51807 минимум параметр 1) и антикоррозионными присадками. На большинстве участков применяют смазки в форме масла в аэрозоле, чтобы удобнее было дозировать при регулярном обслуживании.

Подшипники редукторов и электромоторов. Подшипники часто защищены корпусом, но при промывке вода все равно может попасть внутрь через щели уплотнений. Для подшипников нужна смазка более густая, класса NLGI 2, чтобы она не растекалась от внутреннего нагрева и не вымывалась при случайном попадании воды. Хороший результат дают смазки на основе синтетических масел (полиальфаолефины или сложные эфиры) - они медленнее окисляются и дольше сохраняют адгезию во влажной среде. Для пищевого производства подходит только H1-регистрация, потому что даже хороший корпус не гарантирует 100% герметичность.

Клапаны и насосы. Клапаны в линии розлива постоянно контактируют с напитком и промывочной водой. Если клапан имеет подвижные части (шток вентиля, перепускной шарик), то его тоже нужно смазывать. На шток наносят тонкую пленку смазки - она должна быть текучей, чтобы не препятствовать движению, но прилипчивой, чтобы не вымыться. Смазка на клапане также берет на себя роль уплотнителя и защиты от коррозии штока. Для клапанов часто выбирают смазки класса NLGI 1 или жидкие составы ISO VG 32-46 с NSF H1.

Направляющие и зазоры. На линиях розлива есть неподвижные соединения: направляющие стоек, щели между трубопроводами, резьбовые соединения. В таких местах скапливается вода и грязь. Смазка должна заполнить пустоту и создать барьер против воды. Для этого подходят плотные смазки класса NLGI 2 или даже паста-смазка. Такие составы долго держаться на месте и сильнее сопротивляются вымыванию.

На практике многие производства переходят на использование одной универсальной H1-смазки класса NLGI 2 для всех узлов - это упрощает закупку, хранение и обучение персонала. Такая смазка допускается везде, где нет очень высоких скоростей (свыше 2000 об/мин) и не требуется особая текучесть для тонких зазоров.

Защита от коррозии в условиях повышенной влажности и агрессивных сред

Когда на производстве начали применять H1-смазки, технические специалисты заметили, что простая водостойкость (параметр DIN 51807) недостаточна.

Смазка может быть водостойкой в лаборатории (выдержит 3 часа в кипятке), а на реальной линии высыхает или вымывается за сутки. Причина в том, что на производстве смазка работает не в стакане с водой, а между металлом и проточной водой, с абразивом (частицы продукта), с щелочью (остатки моющего средства) и с механическими нагрузками (движение, трение, вибрация).

Для защиты от коррозии в условиях повышенной влажности применяют несколько трюков:

1. Синтетические базовые масла вместо минеральных. Синтетические масла (полиальфаолефины, эфиры) медленнее испаряются, дольше держат адгезию и лучше сопротивляются окислению в щелочной среде. Минеральные масла дешевле, но быстрее деградируют при контакте с водой и кислородом.

2. Высокие концентрации антикоррозионных присадок. Производители добавляют в смазку вещества, которые образуют защитный слой на поверхности металла еще до того, как произойдет коррозия. Это ингибиторы ржавчины и окисления. Для H1-смазок нужно выбирать составы с присадками, которые не мигрируют в пищу (это требует специальной сертификации).

3. Правильный выбор загустителя. Загуститель (вещество, которое делает масло гуще и превращает его в пасту) влияет на водостойкость. Литиевые загустители хорошо зарекомендовали себя в пищевой промышленности благодаря стабильности и наличию на рынке сертифицированных H1-вариантов. Для защиты от коррозии во влажной среде предпочитают литиевые комплексные загустители - они более стойки к воде и щелочам.

На линиях розлива, где регулярно используются агрессивные моющие средства, закупщики часто обращают внимание на результаты тестов в щелочной среде и в морской воде. Смазка, которая показывает 0-0 по Emcor ISO 11007 в пресной воде И в 0.5% NaCl, будет служить дольше.

Для защиты от коррозии в условиях повышенной влажности и агрессивных сред на линиях розлива напитков рекомендуется использовать водостойкие смазки с пищевым допуском NSF H1, такие как EFELE MG-292. Эта смазка имеет синтетическую основу, что обеспечивает стойкость к окислению и длительное сохранение защитной пленки во время периодической мойки оборудования. Результаты тестов показывают 0-0 по Emcor ISO 11007 и высокий класс водостойкости DIN 51807, что критично для конвейеров и цепей, контактирующих с моющими растворами.

Стандарты и тесты, на которые нужно смотреть при выборе

Закупщик должен проверить, какие стандарты соблюдает смазка, прежде чем добавить ее в спецификацию оборудования.

Вот минимальный чек-лист:

NSF H1. Это первое и обязательное. Без этого регистра смазка не разрешена для пищевого контакта, даже если она отлично защищает от коррозии.

ISO 21469. Дополнительный стандарт, который подтверждает, что смазка безопасна для пищевого производства с точки зрения микробиологии (не содержит патогенов, не способствует развитию бактерий). Не все H1-смазки имеют эту сертификацию, но она желательна для предприятий с высокими требованиями гигиены.

Emcor ISO 11007 (базовый тест и модифицированный с NaCl). Показывает коррозионную стойкость. Нужны результаты 0-0 или максимум 1-1. Если результат выше - смазка не подходит для влажной среды.

DIN 51807/1 (водостойкость). Классы 1-2 означают хорошую водостойкость. Класс 3 и выше - смазка вымывается, не подходит для линий розлива.

DIN 51811 / ASTM D4048 (стойкость к коррозии от контакта с медью). Результат 1 (максимум) означает, что смазка не содержит активных сернистых соединений, которые могут покоррозить медные клапаны и фитинги.

NLGI класс. Для большинства узлов линии розлива подходит NLGI 2 (пластичная смазка средней густоты). NLGI 1 - более жидкая, для цепей и быстрых механизмов. NLGI 3 - очень густая, для вертикальных зазоров.

Температурный диапазон работы. На линиях розлива смазка может работать при температурах от 5-10 °C (холодное хранилище) до 40-50 °C (нагрев от трения и солнца через окна цеха). Смазка должна сохранять консистенцию и защитные свойства во всем этом диапазоне.

В техническом листе смазки обычно указаны все эти параметры. Если производитель опубликовал только H1 и больше ничего, то это повод попросить полный TDS или выбрать другого поставщика. Серьезные производители давно выложили полные техдокументы на сайтах.

Когда смазка служит временной антикоррозионной пленкой

Помимо основной задачи (смазывание деталей и защита от износа), H1-смазку иногда используют как консервант - временное антикоррозионное покрытие перед хранением или транспортировкой оборудования.

Если линия розлива была в использовании и дала сбой, после ремонта детали часто хранят в незащищенном виде или в холодном, влажном помещении. За несколько недель на деталях может вырасти слой ржавчины. Чтобы этого избежать, детали смазывают более плотным слоем смазки, который создает физический барьер между металлом и влагой. Потом когда оборудование снова нужно запустить, смазку нужно полностью удалить, иначе она помешает нормальной работе.

Для консервационного применения подходят те же H1-смазки, но важно выбрать состав, который легко смывается водой и не оставляет липких остатков. Производители обычно указывают в TDS, подходит ли смазка для такого применения и как ее удалить (обычно теплой водой с мылом или щелочным раствором).

Консервационный слой наносят более толстым, чем рабочий, чтобы он продержался долгие недели. Но перед сборкой оборудования все нужно внимательно проверить и при необходимости переделать - остатки смазки в зазорах могут испортить датчики или помешать электрическим контактам.

Часто задаваемые вопросы

Может ли обычная индустриальная смазка заменить H1 на линиях розлива?

Нет, нельзя. Обычная индустриальная смазка не сертифицирована для пищевого контакта и может содержать токсичные присадки. H1-регистрация гарантирует безопасность при случайном попадании смазки в напиток. Если использовать обычную смазку, при контроле качества продукции ее найдут, и выпуск придется утилизировать. Кроме того, обычная смазка часто хуже защищает от коррозии именно потому, что не содержит пищевых присадок, которые разработаны для влажной среды.

Какая разница между H1, H2 и 3H?

H1 - для случайного контакта с пищей (до 10 ppm). H2 - для оборудования, где контакт с пищей исключен (пример: смазка редуктора под полом цеха). 3H - для прямого контакта, используется в разделительных агентах, которые наносят на хлеб перед формовкой. Для линий розлива напитков нужен именно H1, потому что риск incidental contact высокий. H2 слишком нестрогий, а 3H предназначена для других целей.

Как часто нужно переносить смазку на линии розлива?

Зависит от условий. На открытых цепях, которые регулярно моют водой, смазку обновляют каждый день или через день - когда видна сухая цепь, значит, старая смазка вымылась. На подшипниках в закрытых редукторах смазка может держаться недели и месяцы. Для точного расписания нужно проконсультироваться с технической службой производителя смазки - они дадут рекомендацию на основе типа оборудования, скорости работы и интенсивности мойки.

Нужно ли искать смазку со степенью защиты IP65 или другими маркировками?

Маркировки типа IP65 относятся к электрооборудованию и неприменимы к смазке. Для смазки смотрят другие параметры: NSF H1, NLGI класс, тесты Emcor, DIN 51807, температурный диапазон, состав присадок. Водостойкость проверяется тестом DIN 51807, а не буквой. Просто убедитесь, что в техническом листе указаны эти тесты и приемлемые результаты.

Может ли смазка вызвать коррозию, если ее неправильно хранить?

Да. Если смазку хранят при высокой влажности, особенно в стальной таре без защиты от влаги, она может впитать воду, расслоиться и потерять защитные свойства. Хранить смазку нужно в плотно закрытой таре, в сухом помещении, при температуре 5-25 °C. Если смазку открывали часто или хранили дольше обычного, перед применением ее нужно проверить визуально (нет ли расслоения, посторонних частиц) и при необходимости использовать свежую партию.

Заключение

Смазки с допуском NSF H1 - это не чудо-материалы, которые полностью исключают коррозию. Это компромиссный выбор: они безопасны при случайном контакте с едой и пищей, но все еще требуют подбора по характеристикам водостойкости, коррозионной защиты и консистенции. На линиях розлива напитков, где металл постоянно омывается влагой и моющими средствами, экономить на качестве смазки нельзя - ржавчина и выход из строя цепей, клапанов и подшипников обходится дороже, чем закупка хорошей смазки.

При выборе смазки проверьте: NSF H1, результаты тестов Emcor ISO 11007 (0-0), DIN 51807 (класс 1-2), DIN 51811 (1 максимум), подходящий NLGI класс и температурный диапазон. Если производитель предоставил все эти данные и они в норме, смазка защитит ваше оборудование и позволит избежать простоев. Следующий шаг: согласуйте марку смазки с технической службой вашего оборудования и спецификацией производства, затем проведите пробный период на одном узле и оцените результат (состояние цепи, подшипника, наличие ржавчины) за неделю-две интенсивной работы.
