Как проводятся лабораторные испытания антифрикционных свойств СОЖ на машине трения Рейхерта

Лабораторные испытания антифрикционных свойств смазочно-охлаждающих жидкостей - это основной способ гарантировать работоспособность СОЖ в реальных условиях металлообработки. Машина трения Рейхерта, также известная как машина Райхерта, остается одним из наиболее надежных инструментов для оценки того, насколько эффективно смазка защищает поверхности от износа и заедания. Однако испытание антифрикционных свойств на этом оборудовании - это не просто запуск прибора; это комплексный процесс, включающий подбор образцов, установку режимов нагружения, регистрацию коэффициента трения, линейного износа и интенсивности изнашивания. Статья объясняет, как эти испытания проводятся, какие стандарты применяются и как правильно интерпретировать результаты, чтобы выбрать или разработать СОЖ, которая работает в условиях ваших производственных процессов.

Принцип работы машины Рейхерта и схема испытаний

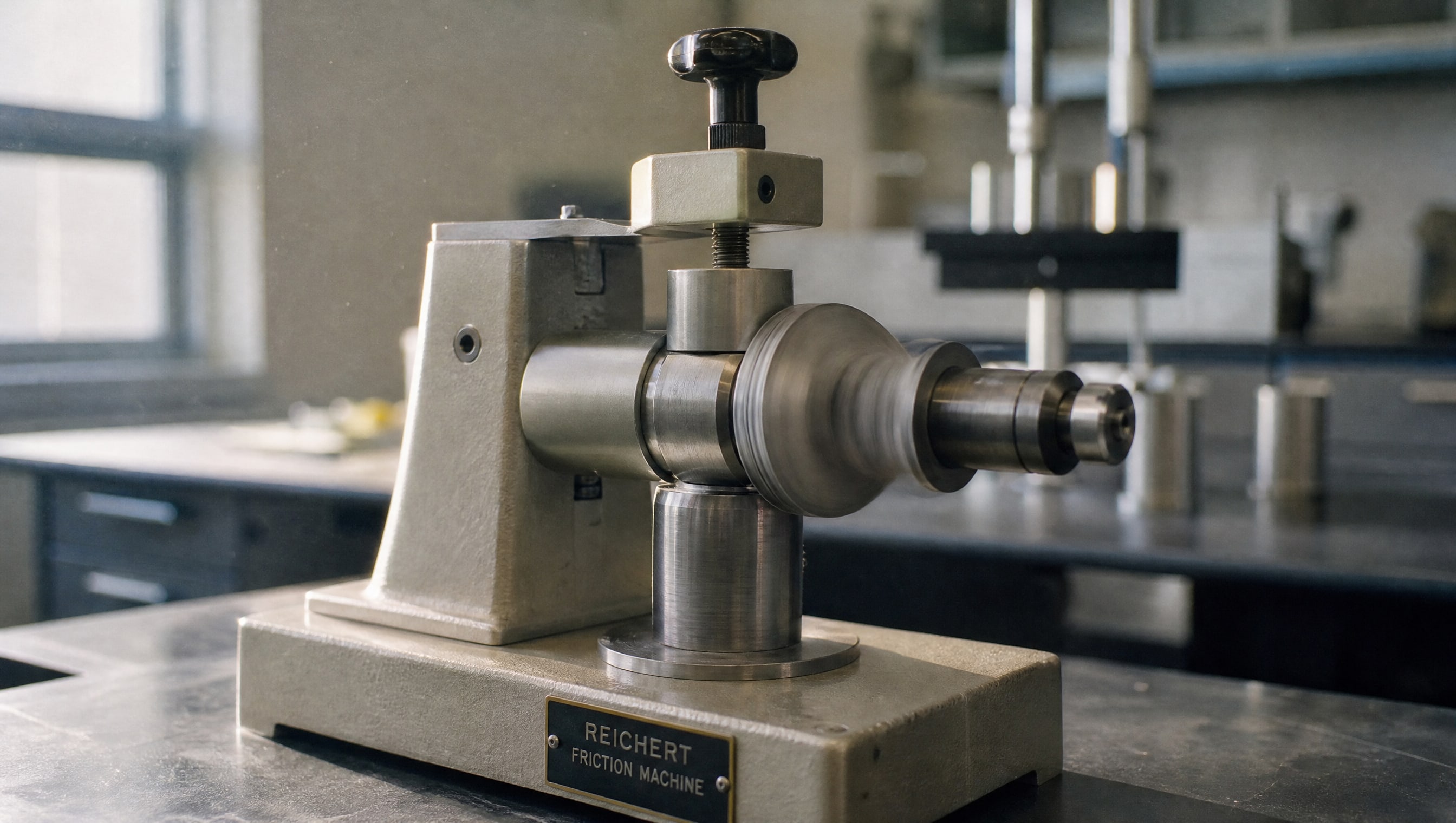

Машина Рейхерта - классическое триботехническое устройство, которое позволяет оценить противоизносные и антифрикционные свойства смазочных материалов в контролируемых лабораторных условиях.

В основе ее конструкции лежит схема с двумя роликами, оси которых расположены перпендикулярно друг другу. Один ролик остается неподвижным, а второй вращается, прижимаясь к первому с заранее установленной нагрузкой. Образцы смазочно-охлаждающей жидкости помещают непосредственно в зону контакта этих роликов, что позволяет оценить, как смазка ведет себя при скольжении под давлением.

Весь процесс испытания строго регламентирован. По методике ASTM D 2782–20 СОЖ заливают в испытательную камеру в объеме, достаточном для погружения подвижного ролика не менее чем на 2 миллиметра. Это обеспечивает непрерывную смазку контактной зоны и исключает высыхание образца во время теста. Диаметр вращающегося диска составляет 65 миллиметров, внутренний диаметр -16 миллиметров, что определяет площадь и интенсивность контакта между поверхностями.

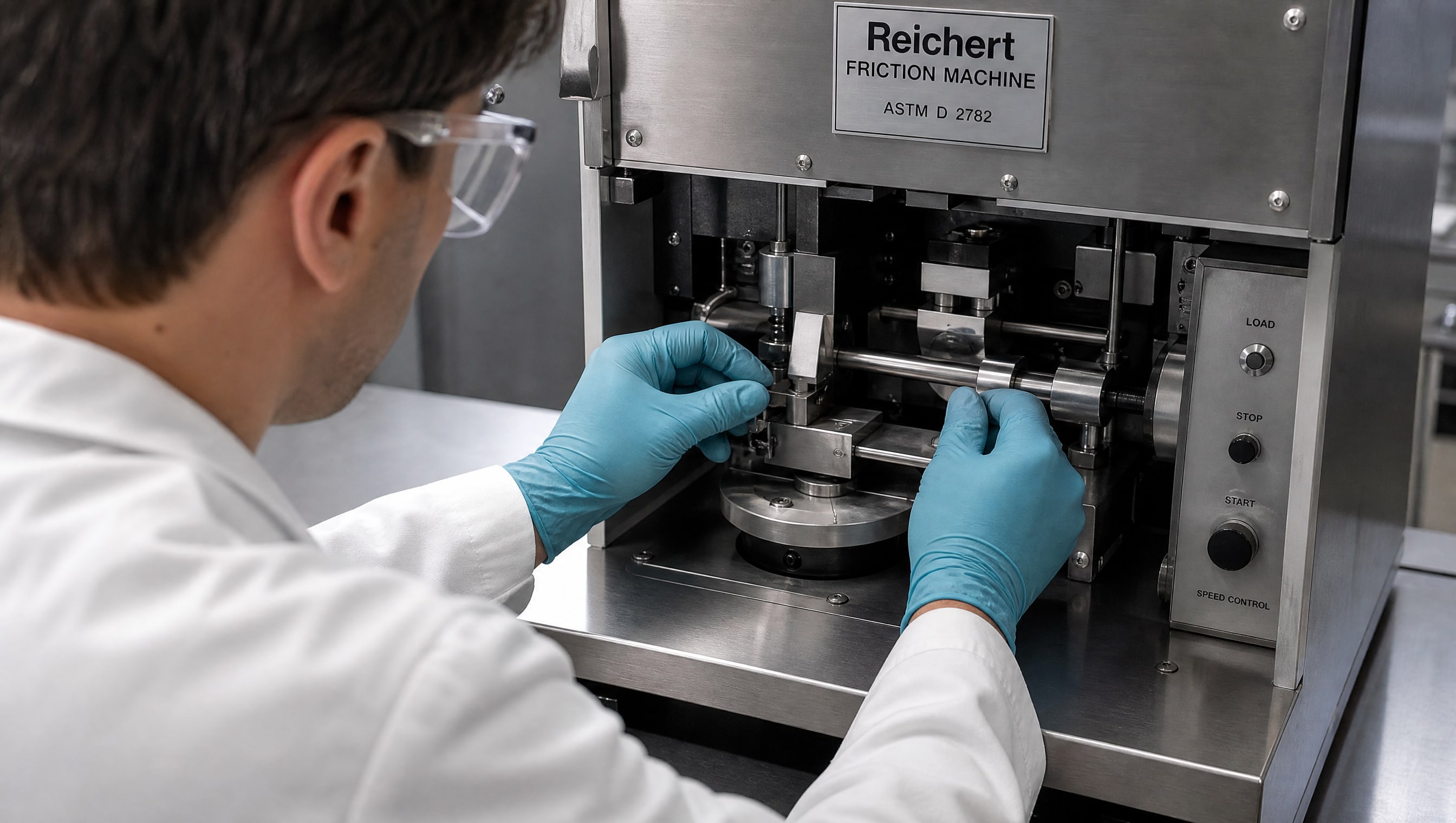

Испытание начинается с малых нагрузок и продолжается с их постепенным увеличением. Оператор контролирует усилие нагружения и одновременно регистрирует силу трения в каждой точке. Процесс продолжается до наступления критической точки: остановки электродвигателя, превышения допустимого тока или появления звуковых сигналов скрипа в паре трения. Эта граница называется нагрузкой сваривания и указывает на предел работоспособности смазочного материала в данных условиях.

Какие параметры измеряют при испытании антифрикционных свойств

При проведении лабораторных испытаний на машине Рейхерта инженеры отслеживают целый набор числовых показателей, каждый из которых отвечает за отдельный аспект поведения смазки.

Понимание этих параметров критично для выбора правильного материала и диагностики проблем в производстве.

Линейный износ и интенсивность изнашивания

Линейный износ - это физическое уменьшение толщины поверхности образца, измеренное в миллиметрах или микронах после завершения испытания. Интенсивность изнашивания представляет собой нормированный показатель: отношение объема удаленного материала к произведению нагрузки и расстояния скольжения. Оба параметра дают представление о том, насколько хорошо СОЖ предотвращает абразивное воздействие и микрорезание поверхностей.

На практике высокие антифрикционные свойства смазки часто коррелируют со снижением интенсивности изнашивания. В лабораторных работах, где применяли 5% раствор качественной СОЖ, интенсивность изнашивания пары трения снизилась в 1,91 раза по сравнению с испытанием без смазки. При сравнении разных образцов и составов разброс результатов варьировался от 1,8 раза до 58 раз - это показывает, как сильно формулировка смазки влияет на ее защитные свойства.

Коэффициент трения при скольжении и покое

Коэффициент трения покоя - это сопротивление, которое возникает в момент начала движения одной поверхности относительно другой. Коэффициент трения скольжения характеризует сопротивление во время непрерывного движения. Оба показателя определяют энергозатраты и тепловыделение в системе смазки.

Для оценки именно антифрикционных свойств СОЖ, помимо испытания на Рейхерта, применяют методику ASTM G99 по схеме «шар-диск», где фиксируют коэффициент трения с более высокой точностью. В одном из исследований 5% раствор СОЖ снизил коэффициент трения покоя с 0,950 до 0,188, а средний коэффициент трения скольжения - с 0,667 до 0,140. Такое значительное снижение указывает на отличные смазывающие свойства состава.

Важно отметить, что низкий коэффициент трения и хороший противоизносный эффект - это не синонимы. Смазка может снижать трение за счет образования гладкого слоя, но при этом недостаточно защищать от абразивного износа. Поэтому для полной оценки необходимо измерять оба параметра независимо.

Стандартизация методик: ASTM G99, ASTM D 2782 и комбинированные подходы

Лабораторные испытания антифрикционных свойств СОЖ проводят в соответствии с международными стандартами, которые определяют порядок подготовки образцов, режимы нагружения, параметры измерения и критерии оценки результатов.

ASTM D 2782–20 - это основной стандарт для машины Рейхерта. Он регламентирует геометрию образцов, материалы пары трения, скорость вращения (обычно это постоянная угловая скорость), величину нагрузки на этапах испытания и процедуру регистрации силы трения. Стандарт требует, чтобы условия испытания воспроизводились с высокой точностью, что позволяет сравнивать результаты, полученные в разных лабораториях и в разные периоды времени.

ASTM G99 - это методика испытания на трение по схеме «шар-диск» или «сфера-диск». В этом случае неподвижный шар прижимается к вращающемуся диску под известной нагрузкой. Коэффициент трения регистрируется непрерывно, что позволяет отследить его изменение во время испытания. Методика применяется специально для оценки антифрикционных свойств смазок, покрытий и материалов пары трения.

Практика показывает, что применение только одного стандарта дает неполную картину. Машина Рейхерта лучше всего выявляет противоизносность, но может недоучесть тонкие эффекты изменения коэффициента трения на разных скоростях. Методика ASTM G99, напротив, точно фиксирует трение, но требует отдельного испытания для оценки износа. Поэтому в ответственных случаях испытания проводят комплексно: сначала определяют коэффициент трения по ASTM G99, затем - противоизносность по Рейхерта.

Оценка высоких антифрикционных свойств: критерии выбора режимов и интерпретация результатов

Высокие антифрикционные свойства материала или смазки выявляются не только по абсолютному значению коэффициента трения, но и по стабильности этого параметра во время испытания.

Снижение разброса значений и отсутствие скачкообразного движения - прямые указания на то, что смазка хорошо стабилизирует процесс трения и предотвращает резкие переходы между режимами.

При выборе режимов испытания инженеры ориентируются на реальные условия работы оборудования. Если на производстве используются высокие скорости скольжения, то и в лабораторном тесте нужно применять соответствующие режимы. Если в реальной системе смазка циркулирует через фильтр и охлаждается, то испытание должно включать циклическую смену температуры. Неправильный выбор режима приводит к ложному завышению или занижению оценки свойств смазки.

Для сравнительных испытаний разных образцов или составов обязательно используют одинаковые условия: идентичные материалы пары трения, объем жидкости, метод ее подачи в зону контакта, величину нагрузки и скорость скольжения. Любое отклонение от этих параметров делает сравнение некорректным и может привести к ошибочному выбору смазочного материала.

В современных модернизированных установках на базе Рейхерта появились плавное нагружение и встроенные силовые датчики. Это позволяет не только определять противоизносные свойства, но и регистрировать противозадирные характеристики смазки и величину коэффициента трения в режиме реального времени. Такие комплексные данные дают более полное представление о том, как ведет себя материал в различных сценариях нагрузки.

Интерпретация результатов испытаний и выбор смазочного материала

После завершения испытания на машине Рейхерта получают набор числовых результатов: линейный износ в микронах, интенсивность изнашивания в размерности объема на единицу нагрузки и расстояния, коэффициент трения в различные моменты времени, а также нагрузка сваривания в ньютонах или килопондах.

Интерпретация этих данных требует опыта и понимания конкретной задачи. Например, если целью является выбор смазки для высокоскоростного узла скольжения, то параллельно со снижением износа нужно обеспечить низкий коэффициент трения, чтобы минимизировать тепловыделение. Если же речь идет о тяжелонагруженном редукторе, то на первый план выходит противозадирность и способность смазки выдержать пиковые нагрузки без разрыва масляной пленки.

Для ускоренной оценки ресурса пар трения и подбора смазочных составов триботехнические испытания используют уже на стадии проектирования оборудования. Конструктор может протестировать несколько вариантов смазок и материалов пар и выбрать оптимальное сочетание. На производстве входящий контроль СОЖ включает сравнение свежей партии со стандартным образцом - испытания проводят параллельно в идентичных условиях, и любое отклонение коэффициента трения или износа сигнализирует о нарушении технологии производства или хранения смазки.

Роль триботестирования в разработке и контроле СОЖ

Триботехнические испытания на машине Рейхерта - это не просто справочный инструмент, но неотъемлемая часть жизненного цикла смазочного материала.

На этапе разработки новой СОЖ формулировка проходит серию тестов для проверки стабильности, совместимости с материалами оборудования и соответствия заявленным свойствам. Каждый компонент смазки - база, загустители, присадки, модификаторы вязкости - вносит свой вклад в итоговые антифрикционные свойства смазки и противоизносные характеристики.

На производстве входящий контроль партий СОЖ включает испытание образца по методу Рейхерта или сокращенному быстрому варианту. Это позволяет выявить отклонения до того, как смазка попадет в оборудование и вызовет отказ. В эксплуатации образцы отработавшей смазки регулярно отбирают и тестируют, чтобы отследить накопление загрязнений, окисление и деградацию присадок. Такой мониторинг помогает спланировать замену смазки или промывку системы в нужный момент.

Полусинтетические универсальные СОЖ, такие как EFELE CF-621, требуют особой внимательности при испытании антифрикционных свойств, поскольку их формулировка сочетает минеральное масло с синтетическими компонентами и специальными присадками. В лабораторных условиях такие материалы часто демонстрируют улучшенную стабильность коэффициента трения и пониженный износ благодаря синергетическому взаимодействию компонентов базового масла с защитными пленкообразователями.

Часто задаваемые вопросы

Почему коэффициент трения и противоизносность нельзя оценивать по одному показателю?

Низкий коэффициент трения означает, что смазка хорошо снижает сопротивление между поверхностями, но это не гарантирует защиту от абразивного износа. Смазка может быть скользкой, но при этом легко вытесняться из зоны контакта под нагрузкой, оставляя металл незащищенным. Поэтому антифрикционные свойства смазки оценивают отдельно по ASTM G99, а противоизносные - по методу Рейхерта.

На какой нагрузке машину Рейхерта останавливают?

Испытание продолжается до наступления критического события: остановки электродвигателя, превышения допустимого тока или появления скрипа в паре трения. Эта точка называется нагрузкой сваривания и показывает, при какой нагрузке смазка больше не может защищать контакт и начинается микросварка поверхностей. Для сравнения разных СОЖ это ключевой параметр.

Можно ли сравнивать результаты испытаний из разных лабораторий напрямую?

Только если совпадают методика (стандарт ASTM D 2782 или аналог), материалы пары трения, объем СОЖ, способ подачи смазки, нагрузка и скорость скольжения. Малейшее отклонение в этих параметрах может привести к существенным различиям результатов. Поэтому при сравнении необходимо убедиться, что все условия идентичны, или провести повторное испытание в одной лаборатории.

Что означает интенсивность изнашивания в 1,91 раза?

Это означает, что при использовании смазки количество удаленного материала на единицу нагрузки и расстояния скольжения уменьшилось в 1,91 раза по сравнению с испытанием без смазки (или со стандартным эталоном). Чем выше коэффициент уменьшения износа, тем лучше защитные свойства смазки.

Как выбрать СОЖ на основе результатов триботестирования?

Сначала определите приоритеты: нужна ли низкая вязкость для быстрого скольжения или высокая прочность пленки для тяжелых нагрузок. Затем выберите СОЖ, результаты испытаний которой соответствуют вашим требованиям по коэффициенту трения и интенсивности изнашивания. Убедитесь, что испытания проведены в условиях, близких к реальным режимам работы вашего оборудования.

Заключение

Лабораторные испытания антифрикционных свойств СОЖ на машине Рейхерта - это проверенный метод, который позволяет предсказать поведение смазки в реальных условиях производства. Сочетание методик ASTM G99 и ASTM D 2782 дает полную картину: коэффициент трения указывает на энергоэффективность, линейный износ и интенсивность изнашивания - на защитные свойства, нагрузка сваривания - на запас прочности. Результаты испытаний корректны для сравнения только при строгом соблюдении одинаковых условий: материалы пары трения, объем жидкости, нагрузка и скорость скольжения должны быть идентичны.

Для выбора правильной СОЖ свяжитесь с поставщиком и запросите результаты испытаний, проведенных в условиях, максимально близких к вашим реальным режимам. Попросите предоставить не только итоговые коэффициенты, но и кривые изменения трения и износа во времени - это даст вам полное представление о стабильности и надежности смазочного материала для ваших задач.
