Как контролировать концентрацию СОЖ рефрактометром для стабильной работы станков

Рефрактометр - это инструмент, который показывает не готовый процент концентрации, а показатель преломления света в образце жидкости. Чтобы получить фактическую концентрацию СОЖ, это значение нужно пересчитать через коэффициент конкретного продукта из его техдокументации. Без этого пересчета замеры будут неправильными, и станок либо будет работать с недостаточной защитой инструмента, либо будут расти затраты на жидкость.

Статья разбирает, как правильно использовать рефрактометр для контроля концентрации СОЖ, какие ошибки допускают специалисты на производстве, и как вести стабильный контроль в своей системе циркуляции. Материал полезен инженерам, техническим специалистам и снабженцам, которые отвечают за качество обработки и ресурс оборудования.

Как работает рефрактометр и почему нельзя верить числу на шкале напрямую

Рефрактометр измеряет угол преломления света в жидкости и выводит на шкалу условное значение - обычно в единицах Brix или показателе преломления (RI).

Эта шкала была разработана для сахарных растворов, а не для металлообрабатывающих эмульсий. Поэтому показание на приборе - это только промежуточная величина.

Каждая СОЖ имеет собственный оптический состав: одни содержат больше масла, другие - больше загущающих присадок. Из-за этого разброса одно и то же значение на шкале Brix может означать совершенно разные концентрации в разных жидкостях. Вот почему производители указывают в паспорте индивидуальный коэффициент пересчета (product refractometer factor или correction factor).

Формула расчета простая: фактическая концентрация (%) = показание на шкале × коэффициент продукта. Если, например, рефрактометр показал 5, а коэффициент СОЖ равен 1,8, то реальная концентрация будет 5 × 1,8 = 9%. Без этого расчета замер теряет смысл.

На практике коэффициент может варьироваться от 0,8 до 2,0 у большинства промышленных эмульсий, но для отдельных продуктов превышает 3. Игнорирование коэффициента - главная причина, по которой мастера жалуются, что рефрактометр «не работает» и показывает неправильные цифры.

Пошаговая инструкция: правильный замер концентрации СОЖ

Подготовка прибора и калибровка

Перед каждым замером нужно обнулить рефрактометр на чистой воде. Это критично: используй ту же воду, на которой готовят рабочую эмульсию на производстве. Если вода жесткая или содержит примеси, ее минерализация повлияет на показатель преломления, и калибровка на другой воде даст систематическую погрешность.

Нанеси на чистую призму 2-3 капли воды, закрой крышечку и посмотри на шкалу. Регулировочным винтом подведи границу свет-тень ровно на нулевую отметку. Вытри призму мягкой салфеткой без ворса - любые остатки жидкости или масла исказят границу и результат измерения.

Отбор пробы

Самая частая ошибка - брать образец прямо с поверхности бака. На поверхности скапливается плавающее масло (tramp oil), пена и микрочастицы стружки - все это исказит замер. Вместо этого отбери пробу из циркулирующей линии рабочего потока, желательно после того, как система проработала несколько минут и жидкость хорошо перемешана.

Если циркуляции нет, дай отстояться баку 5-10 минут после выключения насоса, затем осторожно возьми пробу из нижней половины бака, избегая поверхностного слоя. Если образец загрязнен видимыми частицами, пройди его через фильтр или оставь отстаиваться в стеклянном стакане перед измерением.

Измерение и пересчет

Нанеси 1-2 капли подготовленного образца на чистую призму, закрой крышечку и дай жидкости равномерно распределиться 15-20 секунд. Посмотри на шкалу против источника света. Граница между темной и светлой областями покажет значение на шкале Brix.

Запиши это значение и умножь его на коэффициент пересчета из паспорта СОЖ. Если коэффициента нет в руках, обратись к поставщику жидкости - это документированный параметр, а не примерная величина. Результат и есть фактическая концентрация в процентах.

После измерения вытри призму влажной салфеткой, затем сухой, и оставь прибор в защитном чехле.

Почему правильная концентрация важна для стабильности станка

Слишком низкая концентрация - ниже нижнего предела рекомендуемого диапазона - означает недостаточную защиту инструмента и деталей.

Резец будет перегреваться, снизится ресурс инструмента, может ухудшиться качество обработки поверхности. Кроме того, без достаточного количества присадок возрастает риск микробиологического загрязнения жидкости.

Слишком высокая концентрация создает другие проблемы: система становится вязче, растет нагрузка на насос, повышается расход энергии. Вязкая жидкость хуже охлаждает и хуже вымывает стружку из зоны обработки. При значительном превышении концентрации могут возникнуть проблемы с фильтрацией и образованием отложений в маслопроводах.

Производители указывают целевой диапазон концентрации не случайно - это оптимум, при котором жидкость обеспечивает нужную защиту, охлаждение и смазывание без побочных эффектов. Держать концентрацию в этом диапазоне - значит максимизировать ресурс инструмента и предсказуемость процесса.

Совет инженера: как организовать регулярный контроль

На большинстве участков обработки рекомендуется проверять концентрацию каждую смену или хотя бы раз в день.

Заведи простой журнал: дата, время, показание на рефрактометре до пересчета, фактическая концентрация после пересчета, примечания (например, был произведен долив).

Ведя такой тренд, ты сразу заметишь аномалии: если концентрация начала падать быстрее обычного, значит, либо идет проблемный слив масла на стружке, либо система теряет жидкость через испарение или утечку. Резкий скачок концентрации вверх указывает на ошибку при последнем разбавлении или на испарение воды.

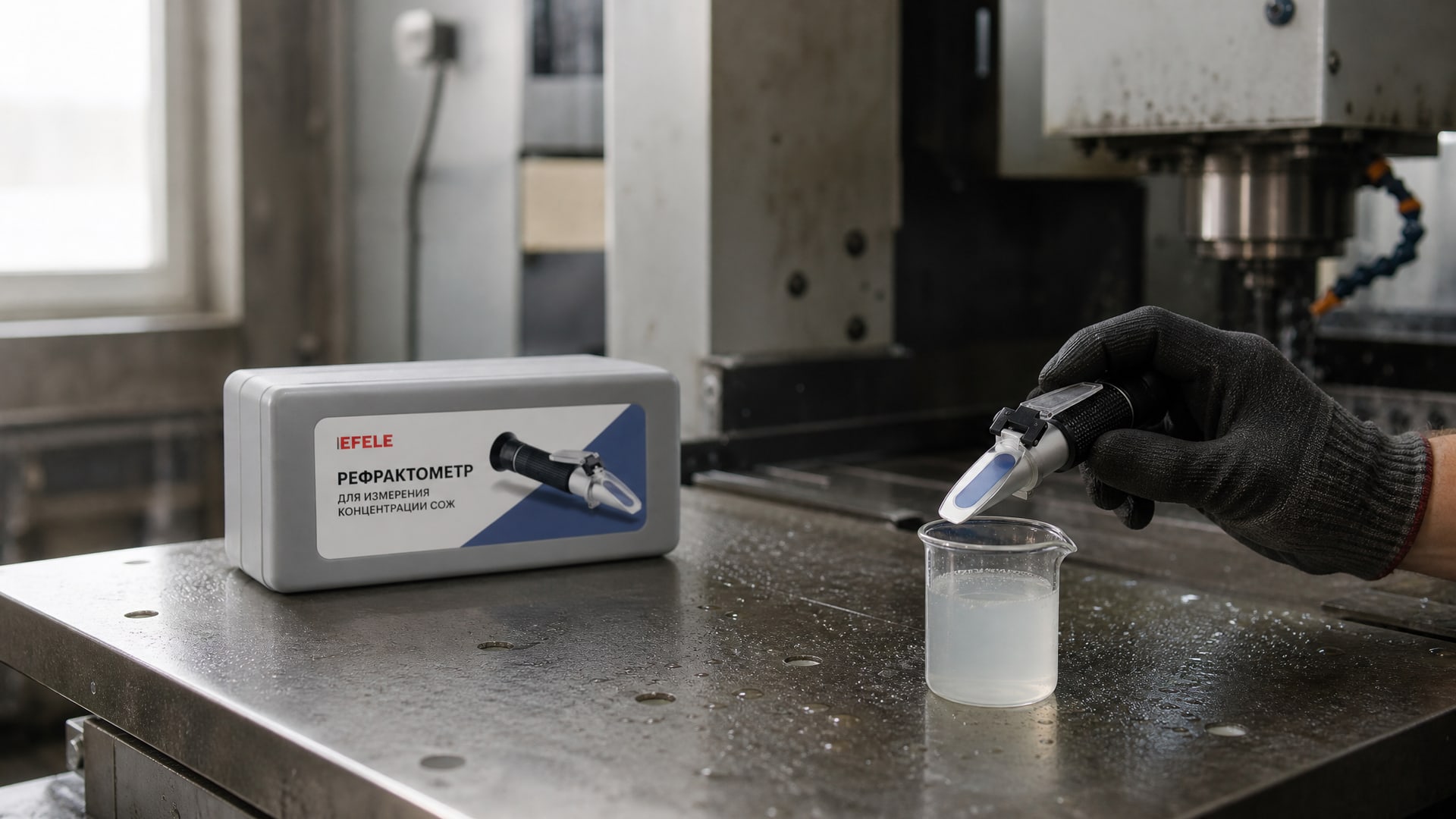

Портативный рефрактометр, например, EFELE Рефрактометр для СОЖ (Brix 0-20%), позволяет проводить контроль прямо на месте, без отправки пробы в лабораторию. Это дает быструю обратную связь и позволяет оперативно корректировать концентрацию, пока проблема не повлияла на качество обработки.

Частые ошибки при замере и как их избежать

Ошибка 1: использование универсального коэффициента

Многие мастера пытаются применять «стандартный» коэффициент - например, 1,0 или 2,0 - для всех СОЖ разом. Это неверно. Каждый продукт имеет собственный коэффициент, и применение чужого коэффициента исказит результат. Если коэффициента нет в документации, свяжись с поставщиком, а не гадай.

Ошибка 2: отбор пробы с поверхности или края системы

Поверхность содержит плавающее масло, пену и воздушные пузырьки. Края бака часто накапливают отложения. Правильный замер требует пробы из циркулирующего потока, когда жидкость хорошо перемешана.

Ошибка 3: грязная призма

Остатки жидкости или масла на призме создают размытую границу свет-тень, и показание становится неточным. Протирай призму после каждого измерения и храни прибор в чистоте.

Ошибка 4: забывчивость калибровки

Если не обнулить прибор перед измерением, погрешность скопится. Калибровка занимает 30 секунд и должна войти в привычку.

Ошибка 5: интерпретация показания как готового процента

Это самая распространенная ошибка. Значение на шкале Brix - это не концентрация, а только промежуточное значение. Всегда умножай его на коэффициент.

Как проверить правильность концентрации: признаки проблем

Если замеры показывают, что концентрация держится в целевом диапазоне, но качество обработки падает или инструмент ломается чаще, возможны несколько причин:

• Коэффициент пересчета указан неверно или из другого продукта. Перепроверь паспорт и свяжись с поставщиком.

• Образец загрязнен и не отражает реальную концентрацию в системе. Возьми новую пробу из циркуляции и повтори замер.

• Жидкость устарела или деградировала. Рефрактометр показывает концентрацию, но не показывает, что присадки истощились. Если СОЖ в системе давно не менялась, пора проверить ее окисляемость и общее состояние.

Если при одной и той же концентрации результаты замеров в разных точках системы сильно отличаются, это признак неравномерного перемешивания или локального разделения компонентов. Проверь, работает ли фильтрация и циркуляция нормально.

Часто задаваемые вопросы

Как пользоваться рефрактометром для эмульсии СОЖ?

Обнули прибор на воде, возьми пробу из циркулирующей системы, нанеси 1-2 капли на призму, посмотри на шкалу и умножь показание на коэффициент пересчета конкретной СОЖ из ее паспорта. Результат - фактическая концентрация в процентах. Вся процедура занимает 2-3 минуты.

Почему рефрактометр показывает разные значения при повторных измерениях?

Причины: грязная призма, проба из разных точек системы (верх и низ содержат разные концентрации), жидкость не перемешана или содержит пузырьки воздуха. Убедись, что призма чистая, пробу берешь всегда из одного места циркуляции, и даешь образцу 15-20 секунд на уравновешивание на приборе.

Какой коэффициент пересчета использовать, если его нет в паспорте?

Никакого - обращайся к поставщику СОЖ. Применение универсального или соседского коэффициента даст ошибку. Это документированный параметр, и производитель обязан его указать или предоставить по запросу.

Может ли рефрактометр ошибаться?

Да, если проба загрязнена, призма грязная, калибровка сбита или коэффициент неправильный. Рефрактометр - это полевой инструмент, результаты которого зависят от техники измерения и правильного пересчета. Если сомневаешься, повтори замер с чистым прибороми свежей пробой.

Нужно ли мерить концентрацию каждый день?

На большинстве участков достаточно каждую смену или раз в день. Если систему недавно заполнили или были проблемы со сливом, проверяй чаще. Регулярный контроль помогает выявить проблемы до того, как они повлияют на качество обработки.

Заключение

Рефрактометр - это быстрый и удобный инструмент для контроля концентрации СОЖ прямо на производстве. Однако его показание на шкале Brix - не готовый процент, а только промежуточное значение, которое нужно пересчитать через коэффициент конкретной жидкости. Это ключевое правило часто упускают, и в результате замеры становятся бесполезными.

Правильный контроль концентрации начинается с выбора правильного коэффициента из паспорта СОЖ, калибровки прибора перед каждым измерением и отбора пробы из циркулирующей системы. Ведение регулярного тренда концентрации помогает выявить проблемы со сливом масла, испарением и ошибками разбавления. Как только ты поставишь этот процесс на автомат, стабильность работы станков возрастет, а затраты на жидкость станут предсказуемы. Начни с того, что достань паспорт своей СОЖ, найди коэффициент пересчета и настрой собственный график контроля.
