Герметик формирователь прокладок: как заменить вырубную прокладку на фланце

Вырубная прокладка из бумаги, резины или пробки - традиционный способ герметизации фланцевых соединений, но она требует хранения, учета артикулов, замены при каждой разборке. На смену приходят анаэробные герметики формирователи прокладок, которые отверждаются без воздуха прямо в стыке, создавая прокладку заново с каждой сборкой. Такой подход снижает расходы на складирование, исключает ошибки при выборе типа, гарантирует герметичность на металлических жестких фланцах. Статья рассчитана на технических специалистов и закупщиков, работающих с фланцевыми соединениями в промышленности и сервисе: расскажем, когда герметик заменит прокладку, как правильно его наносить и на что обратить внимание при подготовке.

Замена вырубной прокладки анаэробным герметиком возможна при соблюдении ключевых условий: фланцы должны быть металлическими, жесткими, хорошо обработанными и близко подогнаны друг к другу. В таких условиях герметик обеспечивает герметизацию при низком давлении уже через несколько часов, а полное отверждение наступает примерно за 24 часа.

Когда анаэробный герметик заменит вырубную прокладку

Вырубная прокладка и герметик формирователь прокладок - разные подходы.

Прокладка предварительно вырезана, хранится на складе, имеет фиксированные размеры и толщину. Герметик наносится жидким, отверждается в стыке, адаптируется к микронеровностям поверхности. Замена осмысленна в ряде сценариев.

Фланцевые соединения с жесткими, точно обработанными металлическими фланцами - главное условие успеха. На гладких привалочных поверхностях герметик равномерно распределяется, полимеризуется без подсоса воздуха и формирует герметичный слой. Минимальная ширина рабочей поверхности (нахлеста) фланца должна быть не менее 5 мм; это гарантирует, что герметик не будет вытеснен наружу при затяжке болтов.

Для герметизации допускаются зазоры не более 0,015 дюйма (0,38 мм) между фланцами без предварительной обработки. При нанесении активатора (праймера) на одну из поверхностей возможно заполнение зазоров до 0,050 дюйма (1,27 мм), однако это требует знания конкретного состава и технических условий производителя.

Если фланцы деформируемые, изношенные, из неметаллических материалов или имеют грубую отделку поверхности, герметик может не обеспечить надежную герметизацию и лучше вернуться к вырубным прокладкам. Анаэробные составы работают за счет полимеризации в отсутствие воздуха между активной (металлической) поверхностью; без металла или при избыточных зазорах отверждение замедляется или не происходит совсем.

Подготовка фланцев: критичный этап

Качество герметизации на 80 процентов зависит от подготовки поверхностей.

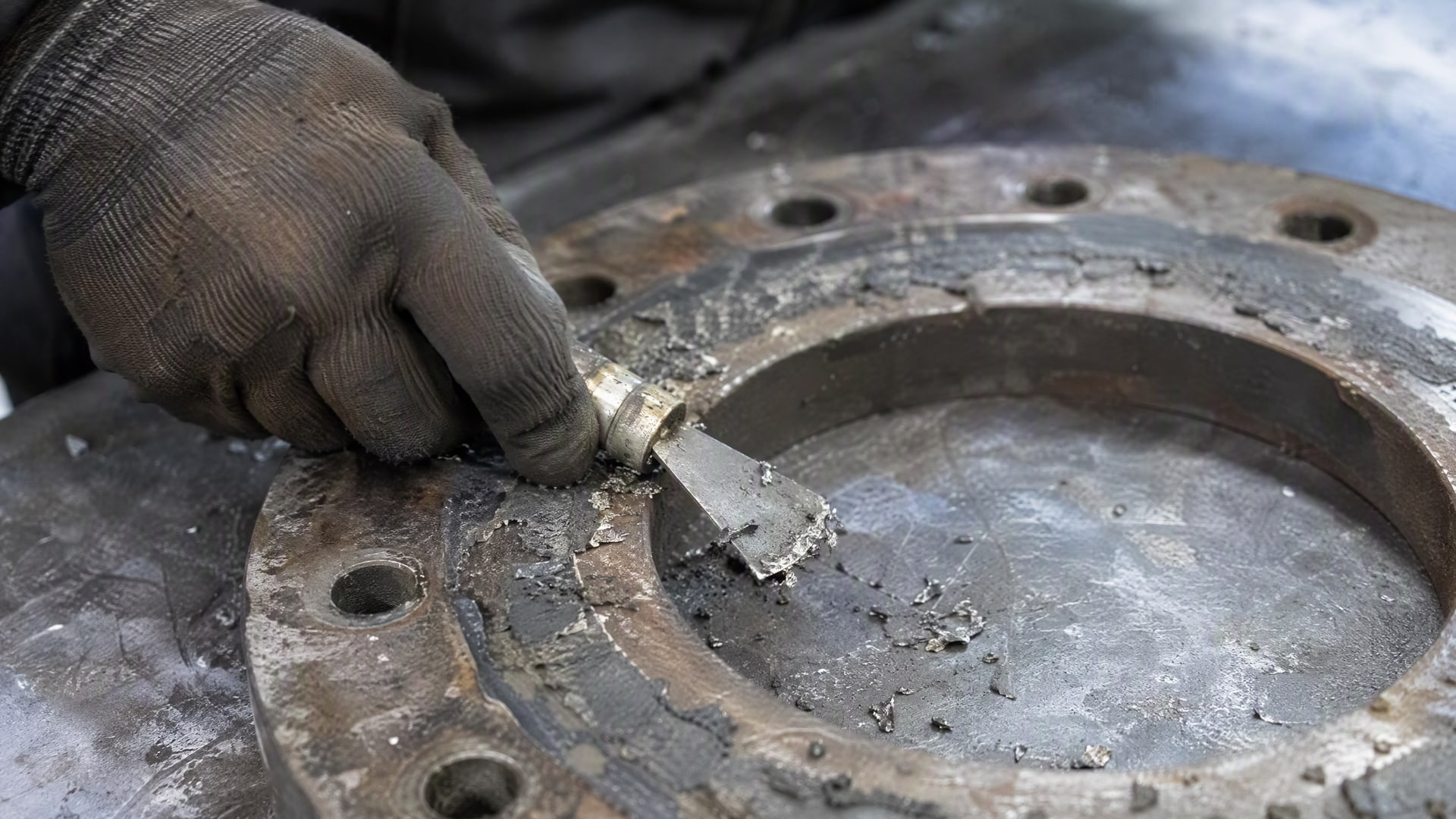

Старую вырубную прокладку нужно удалить полностью, включая остатки, приклеившиеся к фланцу. Используй металлический скребок, щетку по металлу или абразивный материал - главное избежать глубоких царапин, которые могут помешать плотному прилеганию.

Далее фланц очищают от масла, грязи, ржавчины и краски. Если на поверхности есть тонкий слой ржавчины, его можно оставить только в случае, если он не рыхлый; рыхлую ржавчину нужно удалить щеткой до гладкого металла. Остатки силиконового герметика (если фланц ранее герметизировали RTV-силиконом) в обязательном порядке зачищают или растворяют соответствующим средством, так как силикон препятствует полимеризации анаэробного состава.

После механической очистки поверхность обезжиривают ацетоном или другим мягким растворителем, протирают чистой тряпкой и дают высохнуть. Влага на фланце замедляет отверждение, поэтому поверхность должна быть сухой. Если используется активатор (праймер), его наносят на подготовленную сухую поверхность одного из фланцев согласно инструкции производителя - обычно одного тонкого слоя достаточно.

Нанесение герметика и сборка соединения

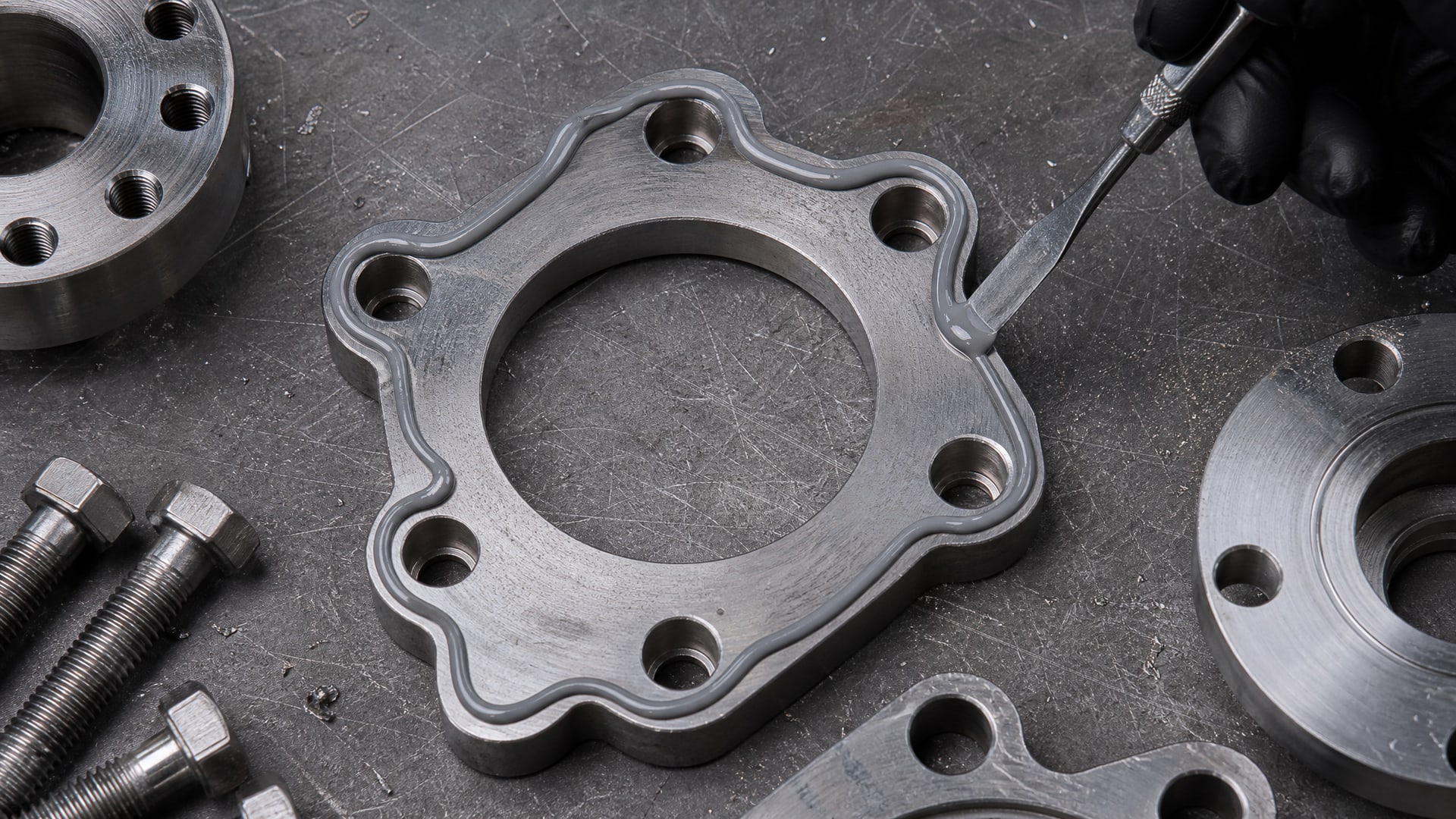

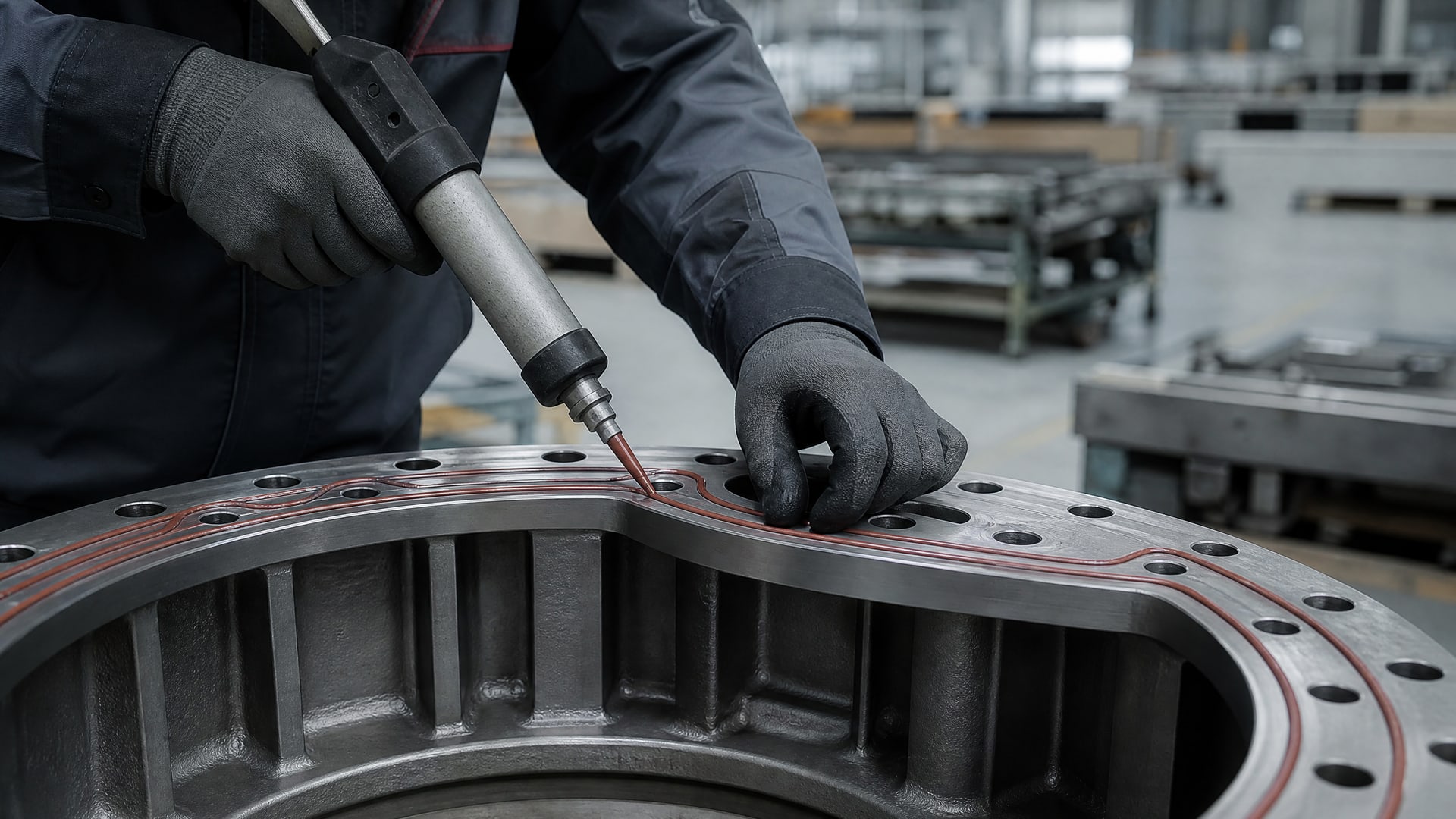

Герметик наносят непрерывным валиком на одну из привалочных поверхностей фланца.

Валик должен быть тонким и равномерным - эффективнее использовать несколько узких линий, расположенных параллельно друг другу с расстоянием 10–15 мм, чем один толстый слой. Обязательно обвести валиком все болтовые отверстия, чтобы исключить подсос герметика через них при затяжке.

Сборку нужно выполнить как можно быстрее после нанесения - обычно в течение 5–10 минут, пока герметик остается свежим. Второй фланц прижимают к первому, совмещая отверстия, и начинают затягивать болты крест-накрест (по диагонали) с равномерным усилием. Такая последовательность гарантирует равномерное распределение герметика по всей поверхности и исключает вмятины или перекосы.

Момент затяжки берут из технических рекомендаций производителя оборудования. Излишки герметика, выступившие из стыка, убирают только после завершения сборки, используя чистую тряпку или пластиковый скребок - избегая повреждения прилегающих деталей. После сборки соединение оставляют без нагрузки минимум на 2–4 часа для fixture strength (первичной фиксации); полное отверждение занимает примерно 24 часа.

Герметик вместо прокладки: преимущества и ограничения

Переход на анаэробный герметик формирователь прокладок несет конкретные выгоды для предприятия.

Во-первых, исчезает необходимость в складировании множества вырубных прокладок разных размеров, материалов и артикулов. Один флакон герметика может применяться на нескольких типах фланцевых соединений разного диаметра, если они работают в пределах допустимых условий. Во-вторых, при разборке соединения старую прокладку не нужно искать, сортировать или утилизировать - герметик удаляется вместе с продуктом разборки.

В-третьих, герметик исключает ошибку выбора артикула: технолог или слесарь не может «напутать» размер прокладки, потому что герметик адаптируется к геометрии конкретного фланца. В-четвертых, герметичность достигается быстрее: если вырубная прокладка требует выдержки под прессом или болтов с определенной скоростью затяжки, то герметик образует герметичный слой уже через несколько часов.

Однако ограничения остаются. Герметик эффективен только на жестких, хорошо обработанных металлических фланцах; на деформируемых или неровных поверхностях результат непредсказуем. Если в сборке участвует мягкий материал (резина, пластик, кожа), герметик может не держаться. Некоторые жидкости (высокоароматичные углеводороды, концентрированные кислоты, щелочи) способны размягчать или растворять полимер анаэробного состава, поэтому перед применением нужно проверить совместимость по техлисту продукта.

Силиконовые и анаэробные герметики: в чем различие

В поиске герметика формирователя прокладок часто встречаются запросы про силиконовые и анаэробные составы, как если бы это одно и то же.

На самом деле это разные химические системы с разными механизмами отверждения, областями применения и свойствами.

Силиконовые герметики (RTV, room-temperature-vulcanizing) отверждаются при комнатной температуре под влиянием влаги из воздуха. Они гибкие, устойчивы к температурным колебаниям, хорошо работают на деформируемых соединениях и пористых материалах. Однако силикон медленнее схватывается, требует более длительного проветривания, может оставлять маслянистую пленку на поверхности.

Анаэробные герметики полимеризуются без воздуха в присутствии металла; они жесткие после отверждения, быстрее схватываются, обеспечивают высокую механическую прочность. Но анаэробы не подходят для гибких или нежестких соединений, требуют металлической поверхности и чувствительны к наличию влаги в начале процесса.

При замене вырубной прокладки на жестком металлическом фланце предпочтение отдается анаэробным герметикам - они лучше держат давление, быстрее затвердевают и не требуют длительного проветривания. Но если соединение подвергается вибрации, колебаниям температуры или деформациям, и поверхность не идеально гладкая, силиконовый формирователь прокладок может оказаться надежнее.

Практический алгоритм замены прокладки герметиком

Чтобы переход прошел гладко, следуй пошаговому алгоритму.

Этап 1. Проверка совместимости. Убедись, что фланцы металлические, жесткие, хорошо обработанные. Замери микрозазор между ними - должен быть не более 0,015 дюйма (0,38 мм). Проверь по техлисту герметика, совместим ли состав с жидкостью, которая будет в соединении (масло, охлаждающая жидкость, топливо и т. д.). Прочитай рекомендации производителя оборудования по моменту затяжки.

Этап 2. Демонтаж и очистка. Открути болты, сними фланцы. Удали остатки вырубной прокладки, ржавчину, масло, грязь. Используй скребок, щетку по металлу, ацетон. Дай фланцам высохнуть.

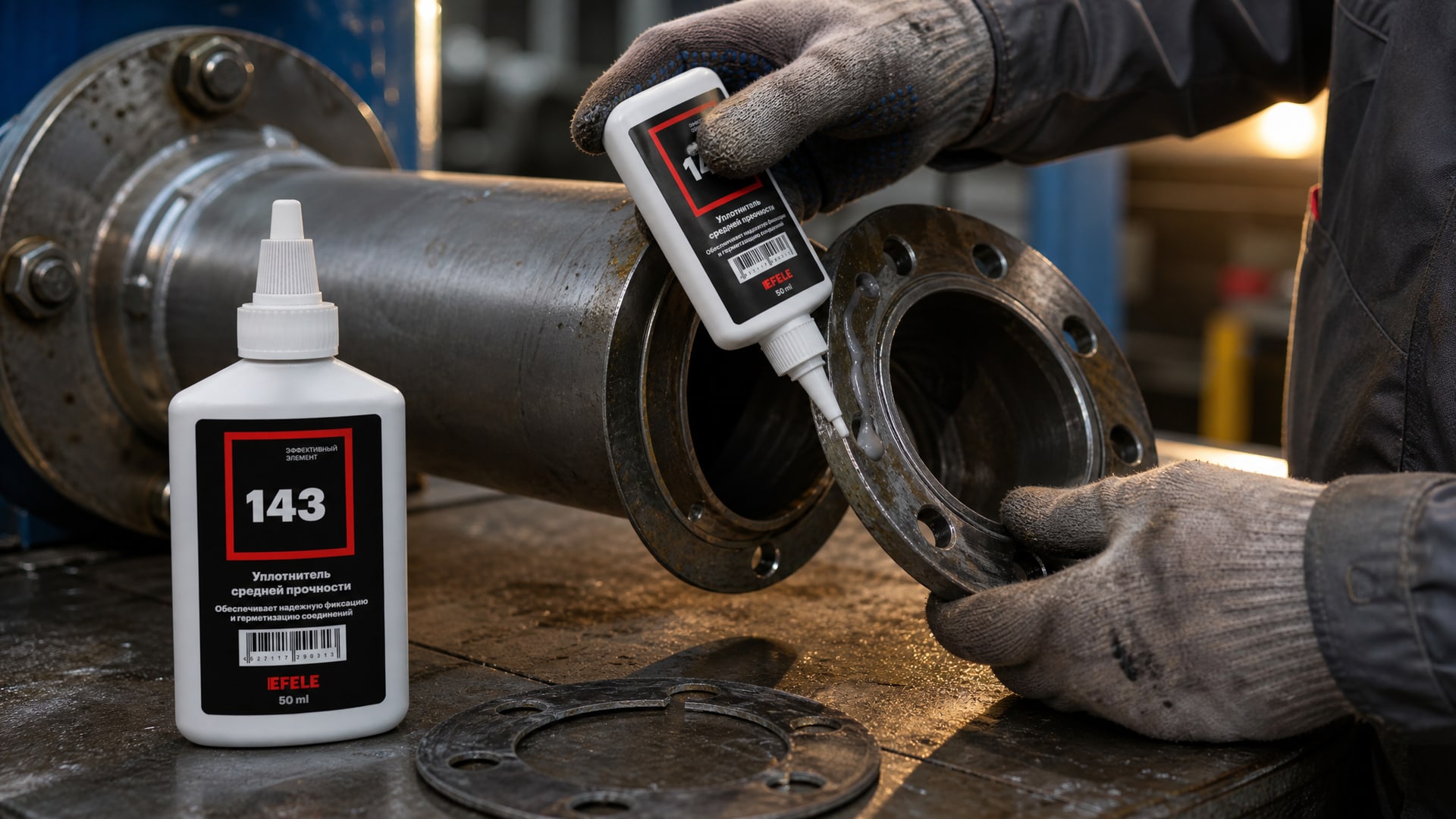

Этап 3. Подготовка к нанесению. Если требуется, нанеси активатор на одну из поверхностей согласно инструкции. Откупорь флакон герметика, слегка встряхни его (не взбивай воздух).

Этап 4. Нанесение. Нанеси герметик на одну привалочную поверхность непрерывным тонким валиком, обведи болтовые отверстия. Не жалей герметик, но не перегружай -1–2 мм валика достаточно.

Этап 5. Сборка и затяжка. Быстро прижми второй фланц. Вставь болты, затягивай крест-накрест с рекомендуемым моментом. Убери излишки герметика.

Этап 6. Отверждение. Оставь соединение на 2–4 часа для первичной фиксации, затем на 24 часа для полного отверждения перед включением в эксплуатацию.

На производственных линиях фасовки и в центрах обслуживания техники такой подход прижился: герметик вместо прокладки снизил время переналадки, исключил ошибки выбора артикула и уменьшил складские остатки. Для герметизации фланцевых соединений в условиях, где требуется надежность и предсказуемость, используют анаэробные жидкие уплотнители, такие как EFELE 143, которые обеспечивают высокую прочность стыка и устойчивость к колебаниям давления и температуры.

Высокотемпературный герметик для специальных условий

Не все фланцевые соединения работают при комнатной температуре.

Оборудование для горячей воды, пара, выхлопных газов требует герметика с повышенной термостойкостью. Типовой анаэробный герметик теряет свойства выше +100–120 °C; для высокотемпературных приложений ищут составы с диапазоном до +149 °C и выше.

Высокотемпературный герметик в такой задаче должен сохранять эластичность и прочность при нагреве, не размягчаться и не трескаться при охлаждении. На практике это означает другой базовый полимер (часто эпоксидный или полиимидный, а не виниловый) и иной набор добавок. Стоимость такого герметика выше, и не всегда оправдана замена вырубной прокладки на герметик, если можно использовать теплостойкую вырубку из паронита или резины.

Однако если изготовитель оборудования допускает герметик в качестве альтернативы, и соединение отвечает условиям (жесткие фланцы, минимальный микрозазор), переход оправдан: герметик упрощает обслуживание, сокращает время наладки и исключает ошибки артикула.

Часто задаваемые вопросы

Можно ли использовать герметик формирователь прокладок вместо вырубной прокладки на любом фланце?

Нет, герметик работает только на жестких, точно обработанных металлических фланцах с минимальным микрозазором (менее 0,015 дюйма). На деформируемых, изношенных или сильно неровных поверхностях герметик не обеспечит герметичность. Проверь материал фланца, состояние привалочной поверхности и размеры зазора перед переходом.

Сколько времени нужно ждать после нанесения герметика перед включением в работу?

Герметик образует первичную фиксацию через 2–4 часа, но полное отверждение занимает примерно 24 часа. В течение этого времени соединение должно быть без нагрузки. После 24 часов герметик можно нагружать согласно рабочим условиям оборудования. Точное время зависит от типа герметика и температуры окружающей среды - прохладнее медленнее.

Почему молчат о замене вырубной прокладки герметиком в руководстве производителя оборудования?

Многие производители оборудования указывают вырубные прокладки в спецификациях, потому что эта классическая конструкция отработана десятилетиями. Переход на герметик требует понимания его особенностей и может изменить сроки технического обслуживания. Если руководство не упоминает герметик, проверь допуски и условия применения в техническом листе герметика - часто они совпадают.

Нужно ли очищать фланцы от старого герметика перед нанесением нового?

Да, остатки старого герметика нужно удалить полностью, особенно если это был силиконовый герметик. Силикон препятствует полимеризации анаэробного состава, и новый герметик не будет держать. Используй механическую очистку (скребок, щетка), при необходимости - растворитель для старого состава. После удаления фланц высуши.

Почему герметик может не отвердеть, если я все сделал правильно?

Основные причины - наличие влаги на поверхности, остатки масла или других загрязнений, недостаток металлической поверхности (например, окисленный или черный слой), отсутствие плотного контакта между фланцами. Если герметик был нанесен, но не полимеризовался, разбери соединение, заново очисти фланцы и повтори сборку. Проверь, что температура окружающей среды не ниже минимально допустимой.

Заключение

Анаэробный герметик формирователь прокладок - это реальная альтернатива вырубной прокладке на жестких, точно обработанных металлических фланцах. Преимущества налицо: упрощение складского учета, исключение ошибок выбора артикула, сокращение времени переналадки, гарантированная герметичность при соблюдении условий применения. Замена требует аккуратной подготовки поверхностей, соблюдения технологии нанесения и учета особенностей герметика - но результат стоит затрат.

Перед внедрением проверь конкретный фланц на соответствие условиям: жесткость, материал (металл), состояние привалочной поверхности, величину микрозазора. Выбери герметик согласно диапазону температур и совместимости с рабочей средой (маслом, водой, топливом и т. д.). Проведи пилотную сборку на одном соединении, выдержи полное время отверждения (24 часа), протестируй давлением или герметичностью перед переходом на полный объем. Если результат стабилен, составь процедуру переналадки для всех линий и обучи персонал: замена вырубной прокладки герметиком экономит время и средства при условии понимания технологии.
