Экспертиза состояния внутренних поверхностей деталей с покрытием после работы в агрессивной среде

Внутренние поверхности трубопроводов, резервуаров и оборудования - один из самых уязвимых участков, поскольку там концентрируются влага, растворенные газы и соли, образующие идеальные условия для развития коррозии. Коррозия внутренних поверхностей протекает иначе, чем на открытых участках: она часто остается незаметной до момента критического повреждения, развивается в щелях и зазорах, где застаивается среда, и может быть вызвана одновременно несколькими механизмами - от электрохимического разрушения до эрозионного истирания при потоке жидкости.

Техническим специалистам и закупщикам нужно понимать, как диагностировать коррозию внутренних поверхностей, какие признаки свидетельствуют об опасности и как выбрать меры защиты, адекватные конкретной среде. Эта статья разбирает типы коррозии во внутренних полостях, факторы, ускоряющие разрушение, и методы экспертизы состояния покрытий после работы в агрессивных условиях.

Что такое коррозия и как она развивается во внутренних полостях

Коррозия определяется как разрушение металла вследствие химического и электрохимического взаимодействия с коррозионной средой.

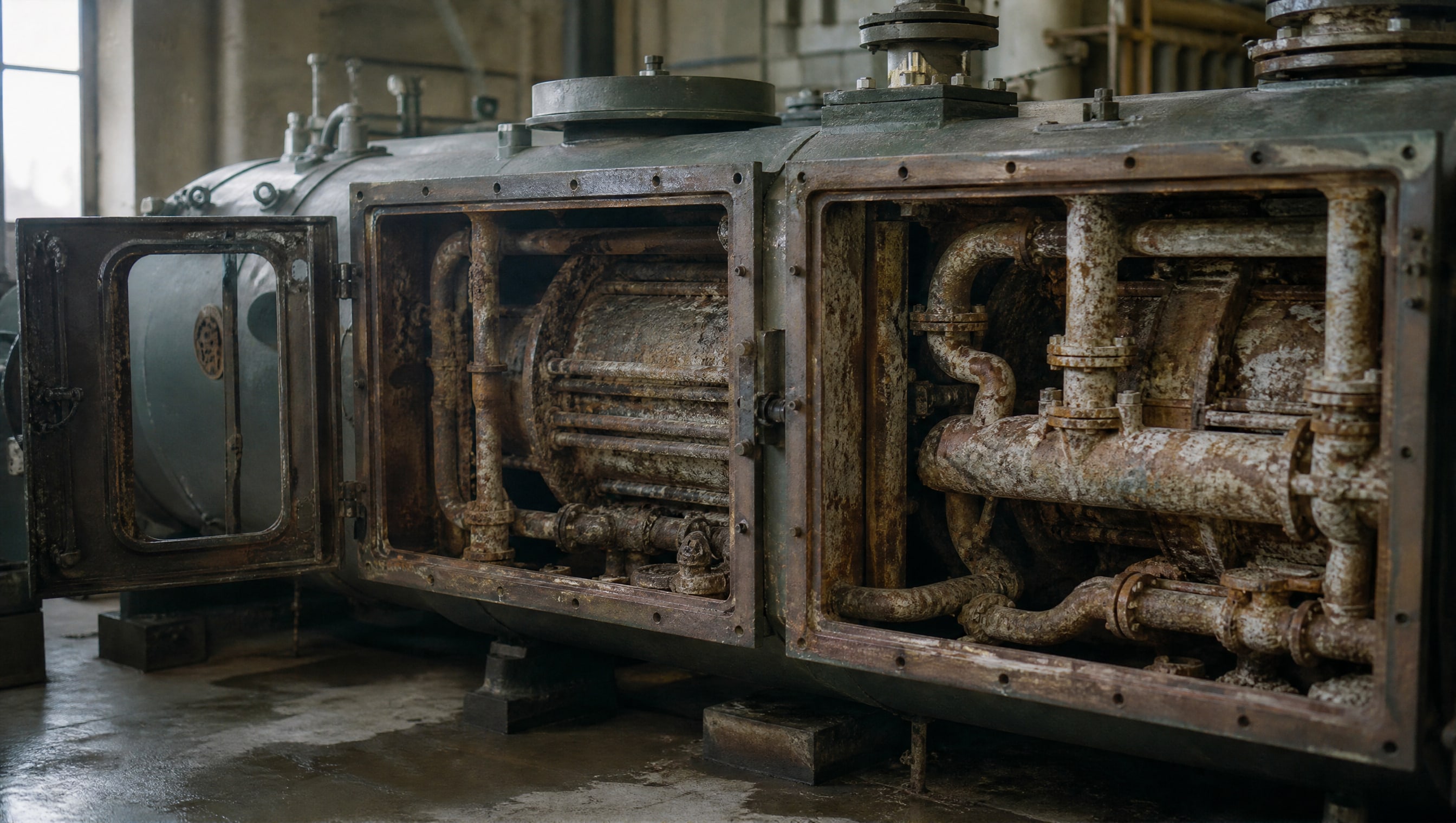

Для внутренних поверхностей этот процесс имеет свои особенности: среда там застойная или медленнопроточная, концентрируются электролиты, накапливаются твердые загрязнения.

По механизму развития различают два основных типа:

• Электрохимическая коррозия - образуется гальванопара между металлом и коррозионной средой, ток течет сквозь электролит; это основной вид разрушения в воде, эмульсиях и влажных условиях.

• Химическая коррозия - прямое взаимодействие металла с агрессивным веществом без электрохимических процессов; встречается реже и характерна для газовых сред при повышенной температуре.

Внутри трубопроводов и резервуаров коррозия часто протекает как эрозионная - комбинация химического разрушения и механического истирания потоком жидкости. Это ускоряет разрушение как покрытия, так и основного металла.

Скорость коррозии рассчитывается по формуле: скорость коррозии = потеря массы / (площадь поверхности × время). Она измеряется в граммах на дециметр квадратный в сутки (г/дм²·сут) или в миллиметрах в год (мм/год). Для внутренних поверхностей в агрессивных средах типичные значения находятся в диапазоне от 0,1 до 10 мм/год в зависимости от состава среды и качества покрытия.

Типы коррозии по характеру разрушения внутренних поверхностей

Внутренняя коррозия проявляется несколькими характерными видами, каждый из которых требует своего подхода к диагностике и защите.

Сплошная коррозия

Равномерное поражение всей поверхности с постепенным уменьшением толщины металла или покрытия. Это происходит, когда коррозионная стойкость материала недостаточна для среды и нет локальных препятствий для проникновения среды. При сплошной коррозии внутренней поверхности трубопровода металл теряет массу относительно равномерно, что облегчает расчет оставшегося ресурса, но затрудняет визуальную диагностику на ранних стадиях.

Локальная (пятнистая) коррозия

Возникает в отдельных зонах, где условия особенно агрессивны. К таким зонам относятся:

• Щели, зазоры и подкрепежные области, где фактическое время воздействия среды больше.

• Участки под отложениями солей, пыли, минеральных масел - образуются микро-гальванопары.

• Зоны локального изменения pH из-за застоя жидкости или химической стратификации.

• Места, где скапливается подтоварная вода или конденсат.

Локальная коррозия часто остается незамеченной до тех пор, пока не создает сквозное отверстие или критическое ослабление стенки. Это делает ее особенно опасной для трубопроводных систем и резервуаров.

Эрозионная коррозия

Сочетание химического разрушения с механическим истиранием потоком среды. Внутри трубопроводов эрозионная коррозия возникает, когда скорость потока высока, среда содержит абразивные частицы (песок, окалина, продукты коррозии) или когда турбулентность нарушает защитный слой продуктов коррозии. Скорость коррозии при этом может быть на 50-100% выше, чем при чистом химическом разрушении.

Факторы, ускоряющие коррозию внутренних поверхностей

На развитие коррозии внутри трубопроводов и резервуаров влияют несколько групп факторов среды, которые часто действуют одновременно.

Растворенные газы

CO₂ (углекислый газ) - один из самых распространенных агрессивных компонентов. Растворенный CO₂ снижает pH воды, ослабляет защитную пленку из продуктов коррозии и ускоряет электрохимическое разрушение. Уже небольшая концентрация CO₂ в воде значительно повышает скорость коррозии стали.

H₂S (сероводород) - встречается в нефтяных и газовых системах, вызывает хрупкое разрушение и стресс-коррозию.

O₂ (кислород) - необходим для электрохимической коррозии в воде; чем выше концентрация растворенного кислорода, тем активнее процесс.

Щелочная среда

В воде с высокой концентрацией NaOH (более 3%) может развиваться щелочная коррозия внутренних поверхностей нагрева. Это особенно актуально для систем теплоснабжения и химических производств.

Эмульсии и подтоварная вода

Во внутренних полостях нефтяного оборудования накапливается пресная вода, эмульгированная в нефти. Эта вода содержит соли, создает электролит и резко ускоряет электрохимическую коррозию металла.

Отложения и загрязнения

Соли, минеральные отложения, пыль и органические загрязнения скапливаются на дне резервуаров и в низких точках трубопроводов. Под этими отложениями создается застойная среда с повышенной концентрацией электролита, что приводит к интенсивной локальной коррозии.

Как распознать дефекты покрытия и скрытую коррозию

Первичный осмотр внутренних поверхностей после работы в агрессивной среде должен быть систематичным, потому что видимые повреждения часто являются лишь верхушкой айсберга.

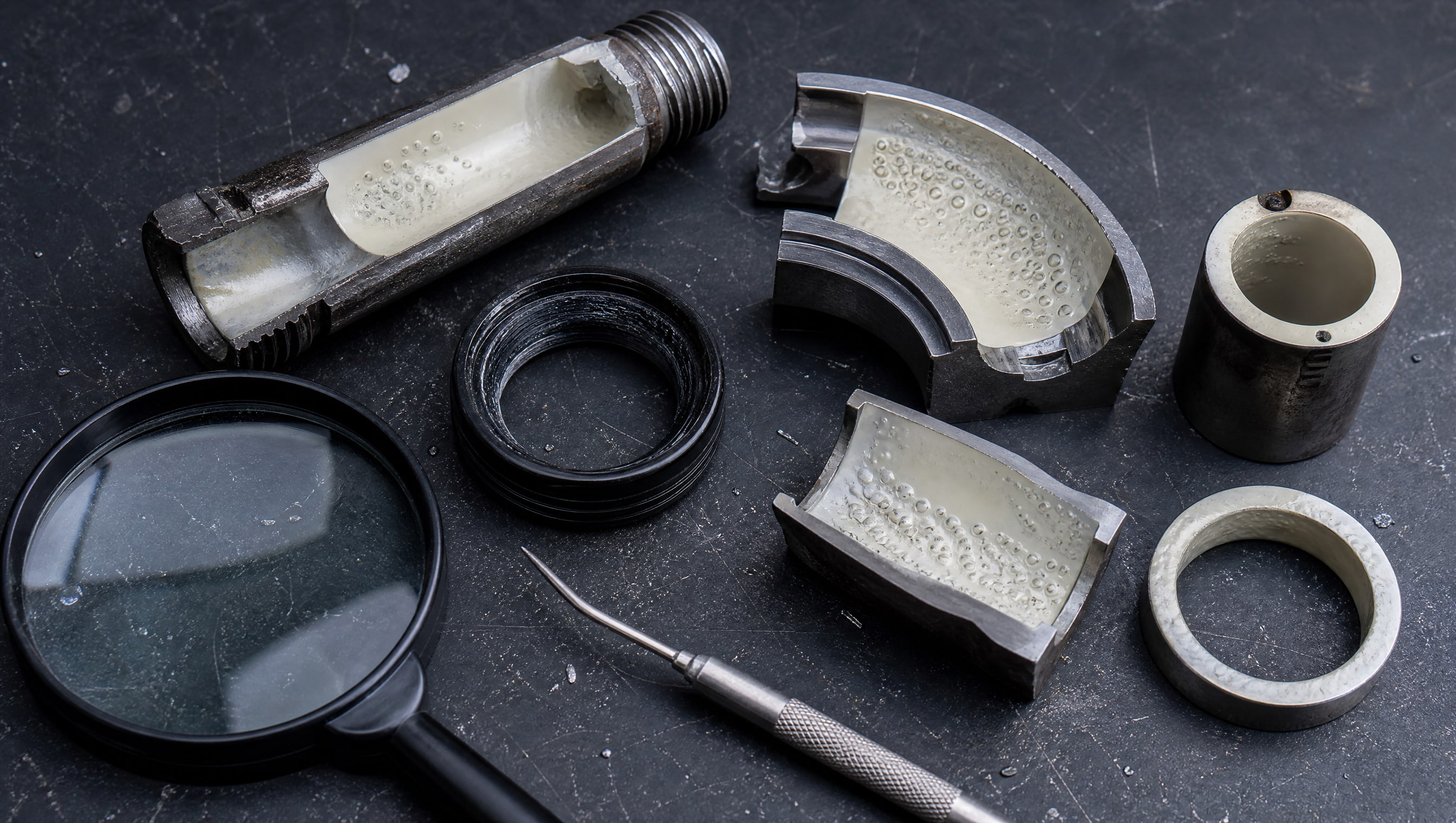

Видимые признаки нарушения покрытия

• Вздутия - пузыри, поднятые участки покрытия, указывают на адгезия покрытия к металлу нарушена; это происходит, когда коррозионный процесс начинается под слоем покрытия и накапливает газы.

• Отслоение покрытия - отрывы краев и участков слоя от основания; причины включают плохую подготовку поверхности перед нанесением, несовместимость материалов или проникновение влаги сквозь микротрещины.

• Микротрещины и расслоения - видны при увеличении; сигнализируют о хрупкости покрытия или внутренних напряжениях.

• Пятна ржавчины, потеки - ржавчина как продукт коррозии проступает сквозь слабое или поврежденное покрытие.

Скрытая коррозия в щелях и под отложениями

Многие инженеры совершают ошибку, полагая, что если покрытие внешне целое, значит внутренние поверхности защищены. На самом деле локальная и скрытая коррозия часто развивается в местах, недоступных для визуального контроля:

• В щелях и зазорах между деталями.

• Под накопившимися отложениями солей и пыли.

• На участках с локальным изменением состава среды (стратификацией).

• В местах конденсирования влаги.

Для выявления таких дефектов нужны инструментальные методы: ультразвуковое измерение толщины, эндоскопия, лабораторный анализ пробы среды.

Методология экспертизы состояния внутренних поверхностей

Качественная диагностика коррозии внутренних поверхностей требует комплексного подхода, включающего визуальный осмотр, инструментальные измерения и анализ условий работы.

Этап 1. Сбор информации об условиях работы

Перед осмотром нужно установить:

• Состав рабочей среды (вода, масло, эмульсия, химикаты).

• Наличие и концентрацию агрессивных компонентов (CO₂, H₂S, соли, щелочи).

• Температурный режим и его колебания.

• Время непрерывного контакта металла со средой.

• История обслуживания и ремонтов.

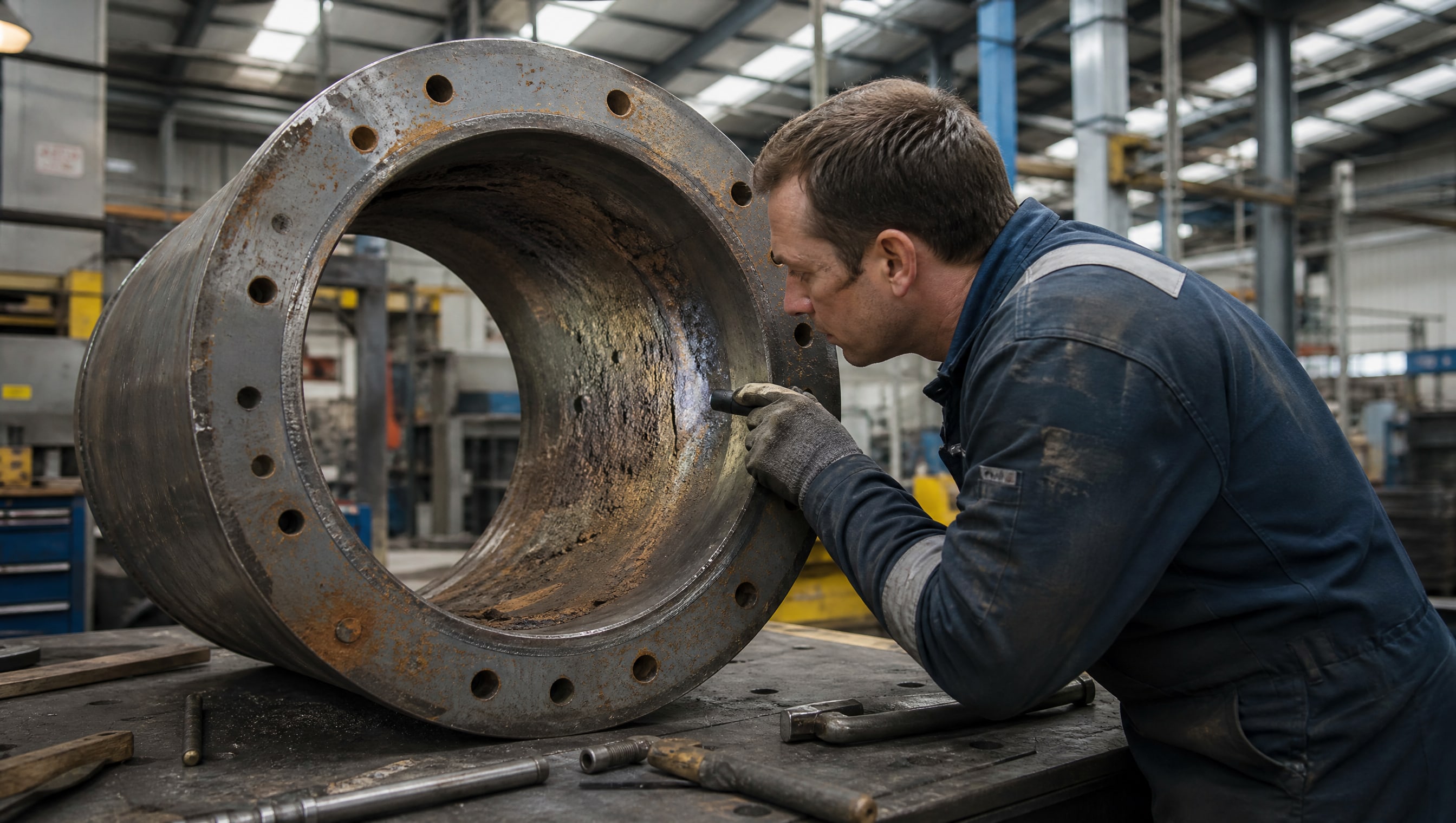

Этап 2. Визуальный осмотр и фотофиксация

• Документировать вздутия, отслоения, микротрещины.

• Выявлять узкие щели, зазоры, участки под крепежом.

• Фиксировать зоны скопления влаги и пыли.

• Отмечать потеки ржавчины и признаки протечек.

Этап 3. Инструментальные измерения

• Ультразвуковое измерение толщины - позволяет определить, насколько уменьшилась толщина металла или покрытия.

• Эндоскопия - вводится зонд внутрь полости для детального осмотра скрытых поверхностей.

• Анализ образцов - отбираются пробы жидкости на анализ pH, содержания солей и газов.

Этап 4. Определение типа коррозии

Необходимо различать, какой вид коррозии доминирует:

• Сплошная ли (равномерное уменьшение толщины)?

• Локальная ли (пятна в щелях и под отложениями)?

• Эрозионная ли (следы истирания потоком)?

Каждый тип требует разной стратегии защиты.

Этап 5. Оценка темпов разрушения

Сопоставить текущее состояние с предыдущими измерениями, если они есть. Это позволяет оценить:

• Скорость потери толщины (мм/год).

• Тренд развития коррозии (ускорение или замедление).

• Оставшийся ресурс до критического повреждения.

Для предотвращения коррозии внутренних поверхностей и восстановления подвижности механизмов после воздействия агрессивной среды, на производствах широко применяют мультиспреи, содержащие ингибиторы коррозии. Такой подход позволяет вытеснить влагу, создать защитную пленку и облегчить разборку заклинивших соединений. EFELE MO-740 Spray, содержащий ингибиторы коррозии, используется в цехах и ремонтных службах именно для защиты внутренних полостей от коррозии после экспозиции в агрессивной среде.

Меры защиты внутренних поверхностей от коррозии

Профилактика и защита внутренних поверхностей строятся на комбинированном подходе, поскольку ни один одиночный метод не решает проблему полностью.

Барьерные покрытия

Изоляционные покрытия образуют непроницаемый слой между металлом и средой. Для внутренних поверхностей нужны покрытия, которые:

• Имеют хорошую адгезия к металлу - прочная связь предотвращает отслоение даже при механическом воздействии.

• Устойчивы к химическому воздействию среды.

• Не разрушаются под действием потока жидкости.

• Легко наносятся изнутри (что часто сложно - требуются распылители, центрифуги или циркуляционные системы).

Типичные покрытия для внутренних поверхностей - эпоксидные, полиэфирные и полиуретановые составы, которые наносят в 1-3 слоя толщиной 100-300 мкм.

Ингибиторы коррозии

Ингибиторы - химические вещества, которые замедляют коррозионные процессы, снижая скорость электрохимического разрушения или образуя защитную пленку. Они растворяются в рабочей среде и действуют везде, где есть эта среда, включая щели и зоны под отложениями. Особенно эффективны ингибиторы при небольших концентрациях (0,1-1% от объема среды).

Бактерициды

Микробиологическая коррозия - разрушение, вызванное жизнедеятельностью бактерий и грибков, часто сопутствует внутренней коррозии в резервуарах с водой. Бактерициды предотвращают рост биопленок, которые ускоряют локальную коррозию.

Технологические меры

• Минимизация времени контакта - слить среду, высушить полость или заполнить инертным газом.

• Удаление отложений - регулярная очистка дна резервуаров и линий от солей и пыли.

• Избегание застойных зон - конструктивные изменения, исключающие мертвые пространства где может накапливаться влага.

• Снижение концентрации агрессивных компонентов - удаление CO₂ дегазацией, обработка подтоварной воды.

Часто задаваемые вопросы

Почему коррозия внутренней поверхности трубопровода развивается быстрее, чем на открытых участках?

Внутри трубопроводов создаются условия для интенсивной коррозии: застой жидкости, скопление солей и влаги, невозможность высыхания, потоки теплоносителя с нестабильной температурой. Кроме того, эрозионная коррозия - комбинация химического разрушения с истиранием потоком - ускоряет разрушение в 1,5-2 раза по сравнению с неподвижной средой.

Может ли коррозия развиваться, если покрытие внешне целое?

Да, это самая распространенная ошибка. Локальная коррозия часто развивается под неповрежденным покрытием в щелях, под отложениями или в зонах микротрещин, которые невидимы при визуальном осмотре. Поэтому нужны инструментальные измерения толщины и эндоскопия, чтобы убедиться в истинном состоянии.

Что означает отслоение покрытия и чем оно опасно?

Отслоение покрытия - разрыв адгезии между слоем защиты и металлом. Это создает полость, в которую проникает влага и среда, формируя условия для интенсивной локальной коррозии. Опасность в том, что под отслоившимся участком коррозия может развиваться очень быстро, незаметно для осмотра.

Какова роль CO₂ в коррозии внутренних поверхностей?

CO₂ растворяется в воде, образуя угольную кислоту, которая снижает pH и ослабляет защитную пленку из продуктов коррозии. Это делает среду более электрохимически активной и ускоряет разрушение металла в 2-5 раз в зависимости от концентрации.

Как часто нужно проводить экспертизу внутренних поверхностей?

Периодичность зависит от агрессивности среды, типа металла и качества покрытия. В агрессивных условиях (высокое содержание CO₂, H₂S, соли) рекомендуется проверка каждые 1-2 года. При менее агрессивной среде - каждые 3-5 лет. Внеплановая экспертиза проводится если есть признаки протечек, вздутия или других дефектов.

Заключение

Экспертиза состояния внутренних поверхностей деталей с покрытием после работы в агрессивной среде - это не одноразовая процедура, а систематический процесс выявления и оценки коррозионных повреждений. Коррозия внутренних поверхностей коварна тем, что развивается медленно и часто скрывается от визуального контроля, пока не достигает критического уровня. Локальная и эрозионная коррозия в щелях, под отложениями и в зонах застоя требуют специального внимания и инструментальной диагностики.

Для защиты внутренних поверхностей от коррозии нужен комплексный подход: барьерные покрытия с хорошей адгезией к металлу, ингибиторы, растворенные в рабочей среде, регулярная очистка от отложений и технологические меры по минимизации контакта с агрессивной средой. При планировании профилактики и ремонта опирайтесь на данные инструментального контроля - измерение толщины, эндоскопию и анализ состава среды, а не только на визуальный осмотр. Следующий шаг: провести комплексное обследование критичных участков трубопроводов и резервуаров с измерением остаточной толщины и определением темпов коррозии, чтобы спланировать сроки ремонта и выбрать адекватные меры защиты.
