Антифрикционные покрытия поршней: сравнение эффективности для ДВС

Юбка поршня работает в экстремальных условиях: возвратно-поступательное движение с частотой тысячи циклов в минуту, контактное давление сотни МПа, температурный диапазон от минус 70 до плюс 260 градусов Цельсия. От износа скользящей поверхности зависит герметичность камеры сгорания, расход топлива и ресурс двигателя. Антифрикционные покрытия снижают коэффициент трения, уменьшают износ и позволяют довести ДВС до проектных характеристик. Но какое покрытие работает лучше и как не ошибиться при выборе - вопросы, которые встают перед инженерами и закупщиками ремонтных служб.

Эта статья разберет сравнительные данные по различным системам покрытий, покажет, какие параметры действительно имеют значение, и развеет типовые заблуждения о том, что выбирают профессионалы.

Как работают антифрикционные покрытия на поршневых юбках

Юбка поршня скользит по гладкой цилиндрической поверхности, направляя поршень и герметизируя камеру сгорания.

Без защиты коэффициент трения достигает 0,58-0,69 при типовых нагрузках. Это приводит к избыточному тепловыделению, увеличению расхода топлива и ускоренному износу.

Тонкое антифрикционное покрытие толщиной 10-12 микрометров образует на поверхности скользящую пленку, которая разделяет металлические контактные поверхности. Основу такого слоя составляют полимерные матрицы (полиамидимид, полиимид) с встроенными твердосмазочными наполнителями - графитом, молибденом дисульфидом (MoS₂) или их комбинацией.

Покрытие работает в сухом контакте: масло на стенках цилиндра и поршня используется для охлаждения и отвода продуктов сгорания, но основное снижение трения дает сам твердый слой. По этой причине адгезия покрытия к поверхности поршня критична - если слой начинает отслаиваться, защита теряется скачком.

Диапазон рабочих температур антифрикционных покрытий простирается от минус 70 до плюс 260 градусов Цельсия. Верхний предел определяется стойкостью полимерной матрицы; при контакте с горячим маслом при 275 градусов Цельсия в течение одного часа качественное покрытие сохраняет целостность пленки.

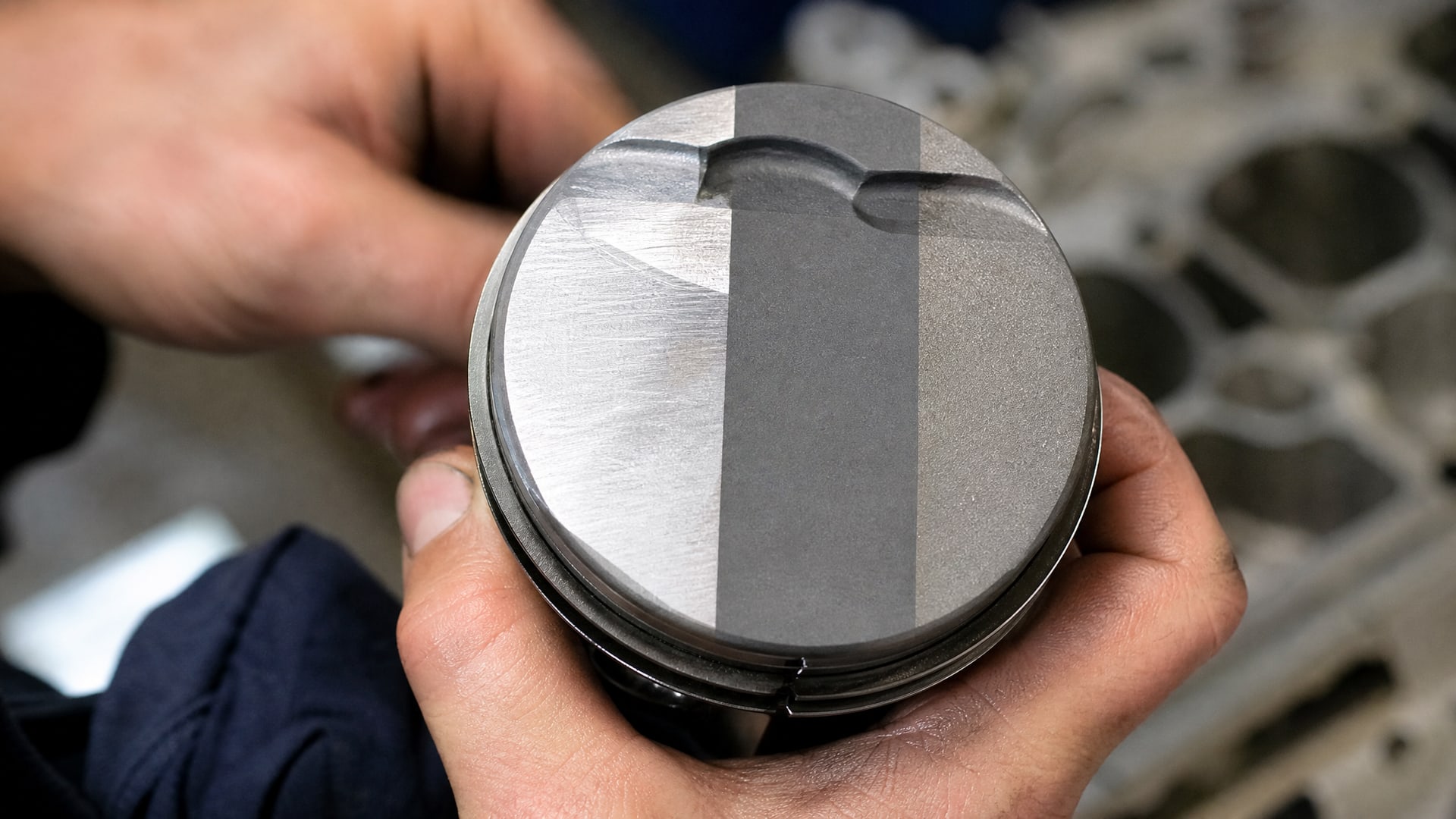

Сравнение коэффициентов трения по типам покрытий

Научные испытания показывают четкую иерархию эффективности.

Тесты проводили на машинах трения при контролируемых нагрузках 50 Н и 150 Н, что имитирует условия работы в цилиндре.

Без покрытия (базовый поршень): коэффициент трения составляет 0,69±0,08 при 50 Н и 0,58±0,06 при 150 Н. Это исходная точка отсчета.

Покрытие спецсвязующее + графит: снижает трение до 0,42±0,09 при 50 Н и 0,39±0,07 при 150 Н. Улучшение заметное, но недостаточное для высокие нагрузок в мощных ДВС.

Покрытие полиамидимид + графит: дает 0,26±0,03 при 50 Н и 0,16±0,04 при 150 Н. Здесь разница становится драматичной - трение снижается более чем в три раза по сравнению с поршнем без защиты.

Лучший результат - композиция полиамидимид + графит + MoS₂: коэффициент трения 0,13±0,05 при 50 Н и 0,11±0,01 при 150 Н. При повышении нагрузок значения остаются в диапазоне 0,10-0,12. Это означает снижение трения на 82% относительно неоткрытого поршня.

Тип покрытия	Коэффициент трения при 50 Н	Коэффициент трения при 150 Н	Снижение трения
Без покрытия	0,69±0,08	0,58±0,06	-
Спецсвязующее + графит	0,42±0,09	0,39±0,07	39% при 150 Н
Полиамидимид + графит	0,26±0,03	0,16±0,04	72% при 150 Н
Полиамидимид + графит + MoS₂	0,13±0,05	0,11±0,01	81% при 150 Н

Низкий коэффициент трения - только первая половина задачи. Композиция должна выдерживать циклические нагрузки, не отслаиваясь.

Несущая способность, адгезия и долговечность в цикловом режиме

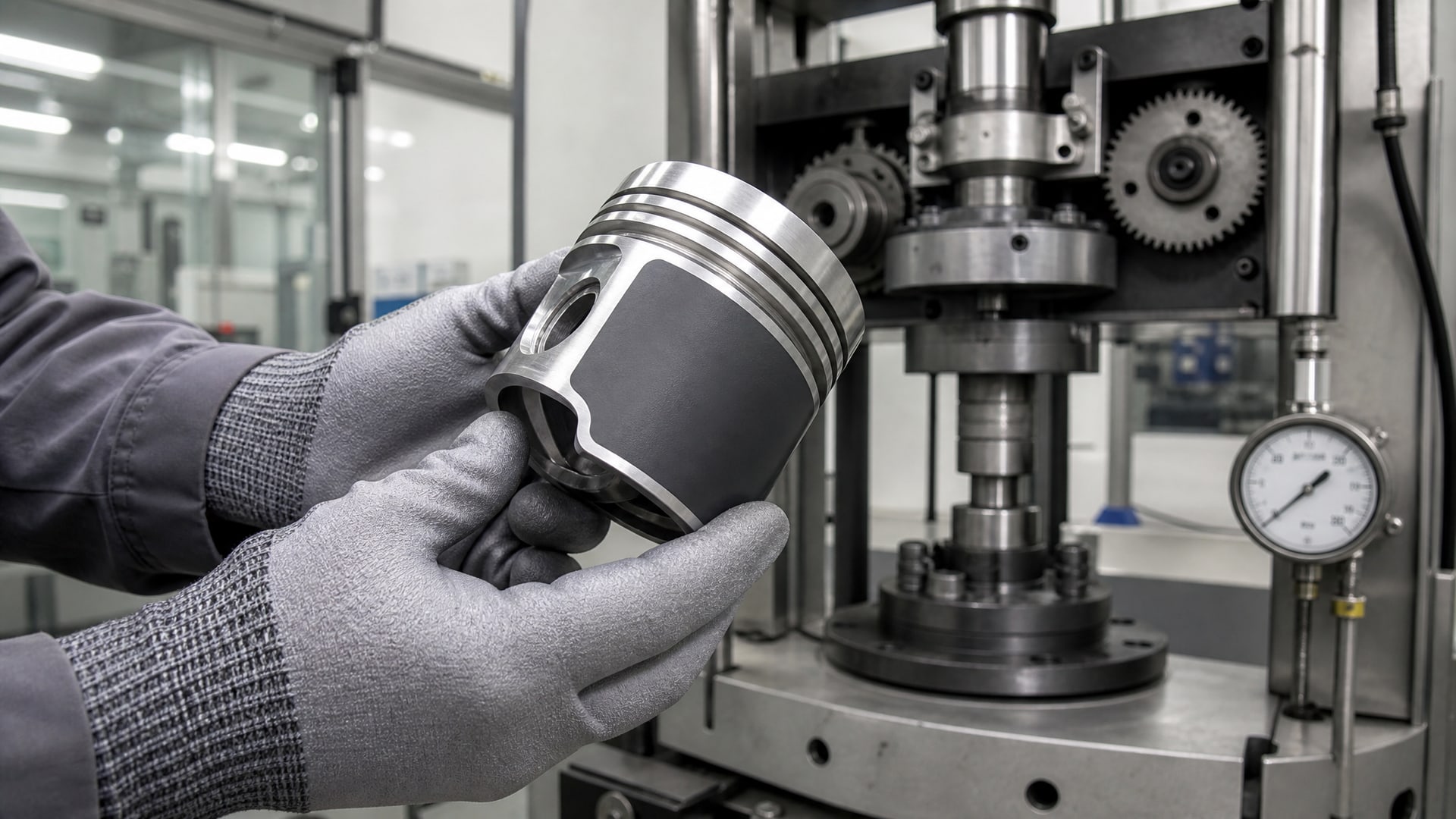

Профессиональные покрытия для ДВС испытывают по строгим методикам, которые имитируют реальные условия.

Два ключевых стандарта - ASTM D2625 (испытание на несущую способность) и ASTM D2714 (циклическое сухое трение).

По ASTM D2625, твердосмазочное покрытие показывает несущую способность 12 500 Н. Это означает, что слой сохраняет целостность и продолжает скользить при контактном давлении, при котором другие материалы начинают задираться.

По ASTM D2714 (возвратно-поступательное движение в условиях сухого трения при контактном давлении 550 МПа), ресурс качественного покрытия достигает 310 000 циклов. Для серийного двигателя, работающего при 6 000 оборотов в минуту, это эквивалентно более чем 1 000 часам непрерывной работы.

Адгезия оценивается по DIN EN ISO 2409 (метод решетчатого надреза). Типовой показатель для серийных решений -5B, что соответствует не более 5% отслоения после нанесения решетки и отслаивания скотча. Это означает, что покрытие крепко держится на поверхности поршня и не начинает расслаиваться при нормальной эксплуатации.

Стойкость к маслу проверяют погружением образца в горячее масло при 275 градусов Цельсия в течение одного часа. Качественное покрытие сохраняет пленку - не вздувается, не размягчается и не теряет адгезию. Это критично для двигателей, работающих в высокотемпературных режимах.

Толщина покрытия и причины нарушения целостности

Парадокс антифрикционных покрытий состоит в том, что тонкий слой работает лучше, чем толстый.

Диапазон рекомендуемых толщин -5-25 микрометров, но практический оптимум -10-12 микрометров.

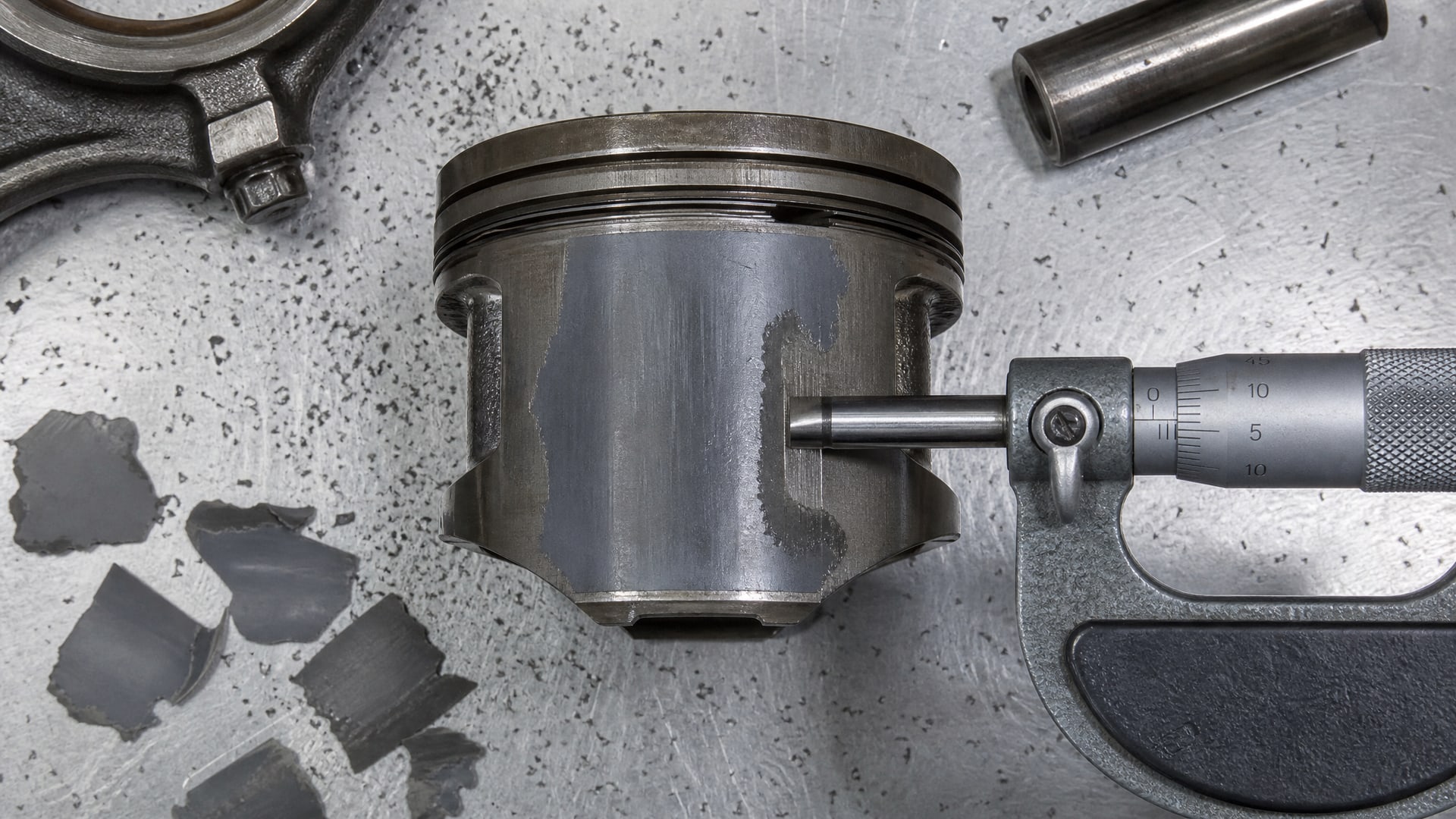

Почему толще не значит лучше? При толщине более 15-20 микрометров вероятность отслаивания резко возрастает. Поршень при нагреве расширяется иначе, чем слой покрытия; возникают механические напряжения. Кроме того, толстая пленка может нарушить геометрию юбки и привести к заклиниванию в цилиндре.

При толщине менее 5 микрометров защита становится недостаточной; покрытие быстро стирается при пусках в холодный период, когда масляная пленка еще не сформировалась.

Отслаивание происходит по нескольким причинам. Во-первых, если адгезия ниже 5B по DIN EN ISO 2409, слой не держится на подложке. Во-вторых, нарушение толщины - как в сторону избытка, так и в сторону дефицита - создает зоны концентрации напряжений. В-третьих, несовместимость материалов матрицы и подложки поршня (например, неправильная подготовка поверхности перед нанесением) приводит к расслоению. Допуск на толщину составляет плюс-минус 2-3 микрометра от целевого значения; это гарантирует, что конечный слой сохраняет оптимальные свойства.

Твердосмазочные покрытия ДВС: выбор композиции

На рынке представлены несколько базовых композиций, каждая со своими преимуществами.

Полиамидимид + графит + MoS₂ - вершина иерархии по комплексу показателей. Графит отвечает за низкое трение при высоких нагрузках, молибден дисульфид добавляет антиокислительные свойства и снижает трение при циклических движениях. Полиамидимидная матрица обеспечивает адгезию и термостойкость до плюс 260 градусов Цельсия. Эта композиция используется в серийных решениях, подтвержденных испытаниями по ASTM.

Полиамидимид + графит - более простой вариант, показывает хорошие результаты по трению (0,16 при 150 Н), но уступает в циклической долговечности и маслостойкости. Применяется в двигателях со средней нагруженностью.

Спецсвязующее + графит - экономичный вариант, но по трению уступает полиамидимидным системам. Может быть полезен для некритичных узлов или в условиях, где главная цель - снизить стоимость покрытия, а не максимизировать ресурс.

Полиимид + дополнительные наполнители - направление для повышенных температур; некоторые системы декларируют стойкость до плюс 300 градусов Цельсия, но данные по адгезии и ресурсу часто менее полные.

При нанесении покрытия расход составляет 260 мл/м². Полимеризация может быть ускоренной (170 градусов Цельсия, 20 минут) или естественной при комнатной температуре (плюс 20 градусов Цельсия, 720 минут). Ускоренный режим применяют в серийном производстве для поршневых групп, естественное отверждение - в ремонтных мастерских при наличии времени.

Графеновые и инновационные подходы

В последние годы активно исследуются графеновые решения для поршневых юбок.

Графен - слой углерода толщиной в один атом - обладает уникальными свойствами смазки. Теоретически он должен обеспечить еще более низкое трение и повышенный ресурс.

Однако в практике серийного производства графеновые покрытия пока остаются в фазе тестирования. Основная задача - найти способ введения графена в полимерную матрицу так, чтобы он распределился равномерно, не создавал микротрещин и не вызывал отслаивания. Адгезия графенсодержащих слоев по DIN EN ISO 2409 пока уступает проверенным полиамидимидным системам.

Для серийных ДВС выбор остается за классическими твердосмазочными системами: полиамидимид + графит + MoS₂. Но это не означает, что графен бесполезен. В специальных приложениях (гоночные двигатели, прототипы, высокотеплонагруженные узлы) графеновые композиции могут дать выигрыш в снижении трения на 5-10% в определенных диапазонах нагрузок. Ключ - испытания по тем же методикам и стандартам, чтобы иметь возможность корректного сравнения.

Как выбрать антифрикционное покрытие для поршней

При выборе покрытия профессионалы смотрят на шесть параметров одновременно, а не на один показатель трения.

Коэффициент трения при рабочей нагрузке - должен быть не более 0,12 для твердосмазочных систем при контактном давлении 14,3 МПа. Для вашей задачи найдите в техдокументации покрытия точку 50 Н и 150 Н (они соответствуют типовым нагрузкам в ДВС).

Несущая способность по ASTM D2625 - минимум 12 500 Н. Это гарантирует, что слой не разрушится при пиковых давлениях.

Ресурс в циклах по ASTM D2714 - стремиться к 300 000 циклов и выше. Это гарантия того, что покрытие прослужит сотни часов работы двигателя.

Адгезия по DIN EN ISO 2409-5B (не менее). Проверьте, что в техдокументации указана именно эта методика.

Рабочий диапазон температур - для стандартных ДВС достаточно минус 70… плюс 260 градусов Цельсия. Если работаете с высокотеплонагруженными двигателями, требуйте стойкость при 275 градусов Цельсия в течение одного часа.

Толщина пленки после отверждения - должна контролироваться в диапазоне 10-12 микрометров с допуском плюс-минус 2 микрометра. Попросите у поставщика приложение о системе контроля толщины.

Для практического применения полезен критерий стойкости к горячему маслу при 275 градусов Цельсия, особенно в ремонтных сервисах, где двигатели перевозятся в различных условиях и испытывают температурные скачки.

Сравнивать покрытия корректно только при одинаковых условиях испытаний: нагрузка, температура, давление, метод, толщина слоя и подложка должны совпадать. Если один поставщик указывает трение при 50 Н, а второй при 100 Н, прямое сравнение невозможно.

На линиях производства поршневых групп и в ремонтных мастерских прижилась рабочая схема: выбирают покрытие на основе полиамидимида с графитом и MoS₂, проверяют адгезию по DIN EN ISO 2409 и измеряют толщину слоя перед сборкой. Эта последовательность исключает большинство типовых ошибок.

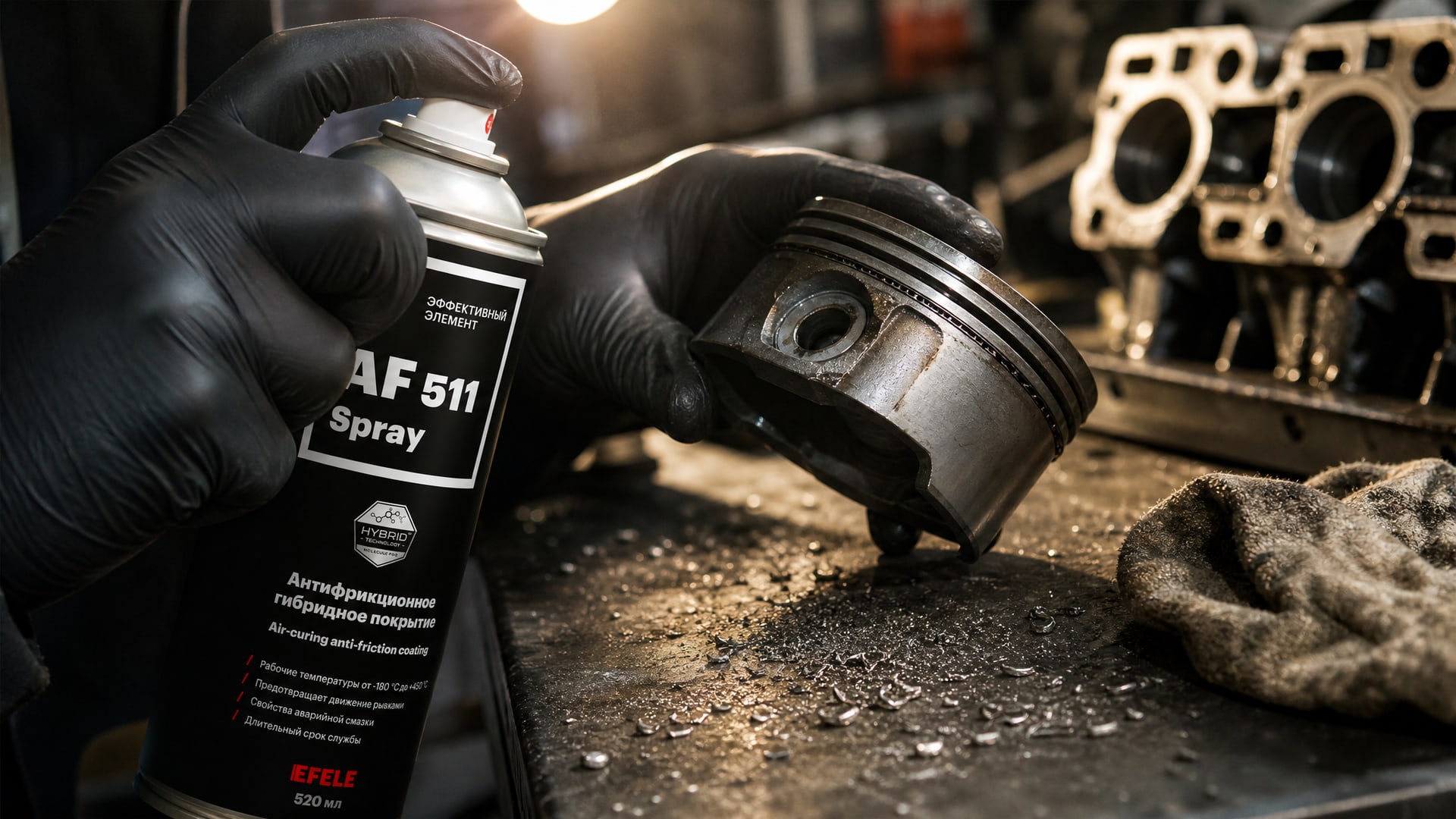

Для приложений, требующих пониженного расхода энергии или работающих в граничных температурных режимах, можно рассмотреть антифрикционное покрытие EFELE AF-511 Spray, которое обеспечивает снижение трения в широком диапазоне температур и применяется как в производстве, так и в ремонтных сервисах.

Типовые ошибки и заблуждения при выборе и применении

Ошибка № 1: «Ниже коэффициент трения в таблице - лучше покрытие».

Факт: Коэффициент трения - только одна из характеристик. Два покрытия могут иметь одинаковое трение, но разные ресурс, адгезия и стойкость к маслу. Покрытие с трением 0,15 при адгезии 3B (50% отслоения) проиграет покрытию с трением 0,20, но адгезией 5B и ресурсом 300 000 циклов. Сравнивайте всегда по полному набору параметров.

Ошибка № 2: «Толще слой - дольше прослужит». Факт: Оптимум -10-12 микрометров. Слой толщиной 20-25 микрометров может отслоиться раньше, чем слой оптимальной толщины, из-за напряжений при тепловом расширении. Система контроля толщины должна гарантировать допуск плюс-минус 2 микрометра.

Ошибка № 3: «Графеновое покрытие автоматически лучше». Факт: Графен - инновационное направление, но для серийных ДВС проверенные полиамидимидные системы с графитом и MoS₂ остаются надежнее. Сравнивать графеновое покрытие с традиционным нужно по одинаковым методикам; если адгезия или ресурс графенового варианта не подтверждены, это риск.

Ошибка № 4: «Маркетинговые заявления о скользкости». Факт: Вместо слов полагайтесь на цифры и стандарты. «Очень скользкое» покрытие без данных ASTM D2625, ASTM D2714 и DIN EN ISO 2409 - это свидетельство неполного контроля качества. Профессиональное покрытие всегда поставляется с техническим листом, в котором указаны эти параметры.

Ошибка № 5: «Если покрытие выдержало сухое трение, оно подходит для мотора». Факт: Важна не только сухая скользкость. При работе в ДВС покрытие контактирует с горячим маслом, подвергается циклическим нагрузкам и тепловому расширению. Критичны маслостойкость (при 275 градусов Цельсия в течение одного часа), адгезия по DIN EN ISO 2409 и ресурс по ASTM D2714.

Ошибка № 6: «Подготовка поверхности - мелочь». Факт: Адгезия покрытия зависит от чистоты и шероховатости поверхности поршня перед нанесением. Если на металле осталась масляная пленка или окисная корка, слой не схватится. В производстве используют обезжиривание растворителем и, при необходимости, пескоструйную обработку. В ремонтных мастерских пренебрежение подготовкой - частая причина отслаивания.

Часто задаваемые вопросы

Какое антифрикционное покрытие для поршней выбрать для серийного мотора?

Для серийного ДВС выбирайте композицию на основе полиамидимида с графитом и MoS₂, подтвержденную испытаниями по ASTM D2625 (несущая способность не менее 12 500 Н), ASTM D2714 (ресурс не менее 300 000 циклов) и DIN EN ISO 2409 (адгезия 5B). Толщина пленки должна быть 10-12 микрометров с допуском плюс-минус 2 микрометра. Такое сочетание гарантирует низкое трение, надежную адгезию и длительный ресурс.

Почему графеновые покрытия еще не стали стандартом?

Графен обещает еще более низкое трение, но в практике серийного производства остаются вопросы по адгезии, равномерному распределению графена в матрице и стойкости пленки при циклических нагрузках. Для серийных ДВС проверенные полиамидимидные системы остаются более надежным выбором. Графеновые варианты применяют в специальных приложениях после полного испытания по стандартам.

Какая минимальная толщина покрытия еще работает?

Минимальная толщина в таблице -5 микрометров, но практический минимум -8-10 микрометров. Более тонкий слой быстро износится при холодных пусках и не обеспечит достаточную защиту. Оптимум -10-12 микрометров. Превышение допуска (более 15 микрометров) повышает риск отслаивания из-за механических напряжений при тепловом расширении.

Как проверить качество покрытия перед установкой в мотор?

Три ключевых проверки: во-первых, визуальный осмотр на предмет трещин и пузырей (их не должно быть); во-вторых, измерение толщины пленки микрометром (должна быть 10-12 микрометров); в-третьих, адгезионный тест по DIN EN ISO 2409 (решетчатый надрез со скотчем - должно быть не более 5% отслоения, класс 5B). В производстве эти три операции входят в обязательный входной контроль.

Может ли антифрикционное покрытие разбухнуть или размягчиться от масла?

При правильном выборе композиции (полиамидимид, термостойкость до 260 градусов Цельсия) и правильном отверждении покрытие стойко к горячему маслу при 275 градусов Цельсия в течение одного часа. Размягчение или разбухание указывают на неправильный выбор материала матрицы или недостаточное отверждение. Проверьте техдокументацию покрытия на наличие данных о маслостойкости.

Заключение

Антифрикционные покрытия для поршневых юбок - это не маркетинговая опция, а инженерное решение, подкрепленное цифрами. Выбор между композициями основывается на шести параметрах: коэффициенте трения (не более 0,12), несущей способности (12 500 Н по ASTM D2625), ресурсе в циклах (от 300 000 по ASTM D2714), адгезии (5B по DIN EN ISO 2409), рабочем диапазоне температур (минус 70… плюс 260 градусов Цельсия) и толщине пленки (10-12 микрометров с допуском плюс-минус 2 микрометра).

Полиамидимид с графитом и молибденом дисульфидом - рабочий стандарт для серийных ДВС. Графеновые решения остаются перспективным направлением, но требуют тех же испытаний для корректного сравнения. Толщина слоя критична не меньше, чем его состав; превышение оптимума ведет к отслаиванию и выходу из строя. При выборе покрытия полагайтесь на технический лист с данными испытаний, а не на маркетинговые обещания о скользкости.

При подборе материала сверьтесь со спецификацией вашего ДВС и требованиями ремонтной документации, проверьте адгезию по стандарту и убедитесь, что поставщик может гарантировать толщину пленки с заданным допуском. Эта последовательность исключает большинство ошибок и гарантирует, что юбка поршня получит именно ту защиту, которая требуется для надежной работы.
