Антифрикционное покрытие поршня: восстановление деталей бензопил

Поршень бензопилы работает в экстремальных условиях: высокие температуры, резкие перепады нагрузок и постоянное трение о стенки цилиндра. Со временем юбка поршня, где происходит основное скольжение, теряет защитный слой, что ускоряет износ и создает риск задиров. Антифрикционные твердосмазочные покрытия - эффективное решение для восстановления таких деталей при легком и умеренном износе. Они образуют микронную пленку из дисульфида молибдена и графита, которая снижает трение, защищает от залегания и ускоряет приработку. Статья объясняет, как и когда использовать эти материалы, какие параметры контролировать при нанесении, и когда восстановление покрытием действительно имеет смысл.

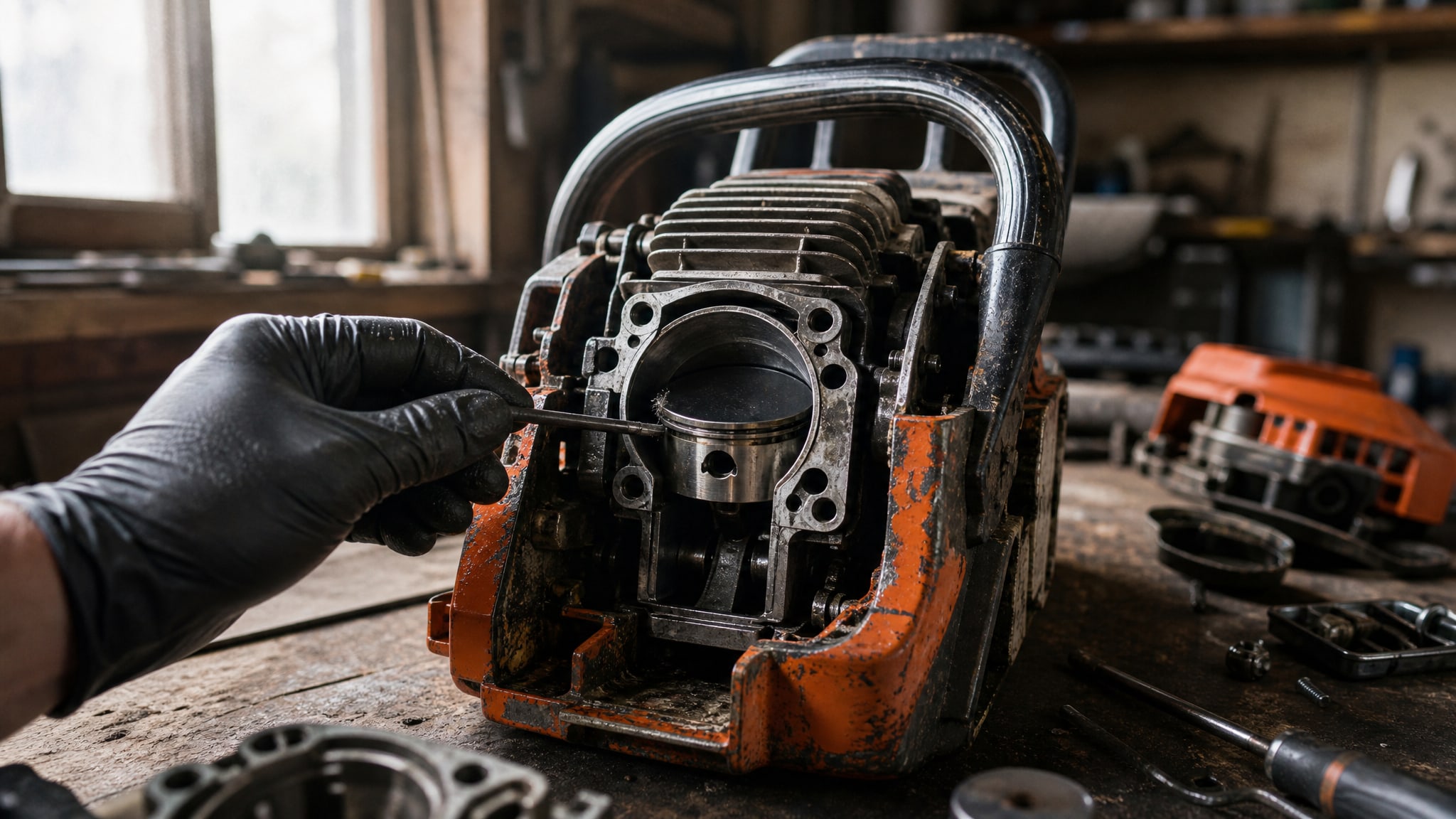

Как работает антифрикционное покрытие на поршне

Антифрикционное твердосмазочное покрытие - это дисперсия твердых смазок (дисульфида молибдена и графита) в связующем веществе.

При нанесении из баллона растворитель испаряется, оставляя тонкую сухую пленку на поверхности. Эта пленка работает по принципу граничной смазки: твердые частицы находятся между поршнем и цилиндром, разделяя их и минимизируя металлический контакт.

Основные функции покрытия в поршневой группе:

• Снижение коэффициента трения между юбкой поршня и стенками цилиндра

• Защита от задиров и захватов в начальный период эксплуатации

• Ускорение приработки благодаря микронной толщине слоя

• Повышение несущей способности сопряженных поверхностей при локальных перегрузках

Толщина сухой пленки в профессиональных материалах составляет 5–20 мкм для базовых применений и 15–25 мкм для интенсивных условий. Такая микронная толщина - ключ к успеху: она не нарушает зазоры в сопряжениях и не мешает собрке деталей, но при этом обеспечивает достаточную защиту.

Когда восстановление поршня покрытием оправдано

Восстановление антифрикционным покрытием имеет смысл только при определенных условиях износа.

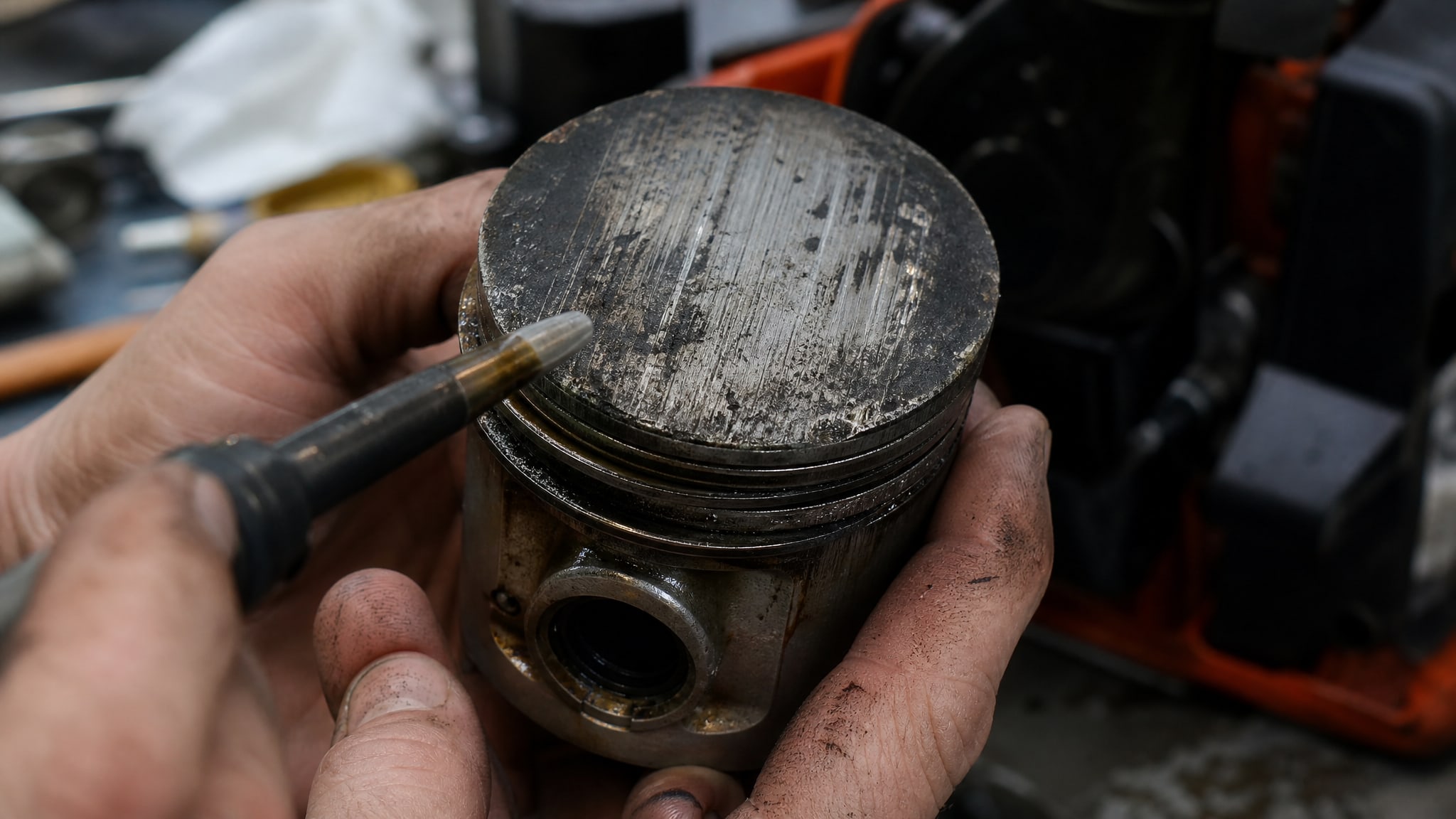

Если поршень имеет серьезные повреждения - трещины, прогары днища, глубокие борозды, деформацию или потерю геометрии - покрытие не решит проблему. В таких случаях требуется механический ремонт или замена детали.

Признаки, при которых восстановление актуально:

• Легкий и умеренный износ юбки поршня без видимых задиров

• Сохранена исходная геометрия и форма детали

• Фреттинг-коррозия или микрозадиры в местах контакта с цилиндром

• Холодные пуски сопровождаются повышенным трением и возможным залеганием колец

Восстановление работает как профилактическое решение: покрытие затягивает период приработки на новый размер (при восстановлении ремонтного поршня) и предотвращает прогрессирование легкого износа. После восстановления поршень обретает вторую жизнь в пределах одного-двух ремонтных комплектов.

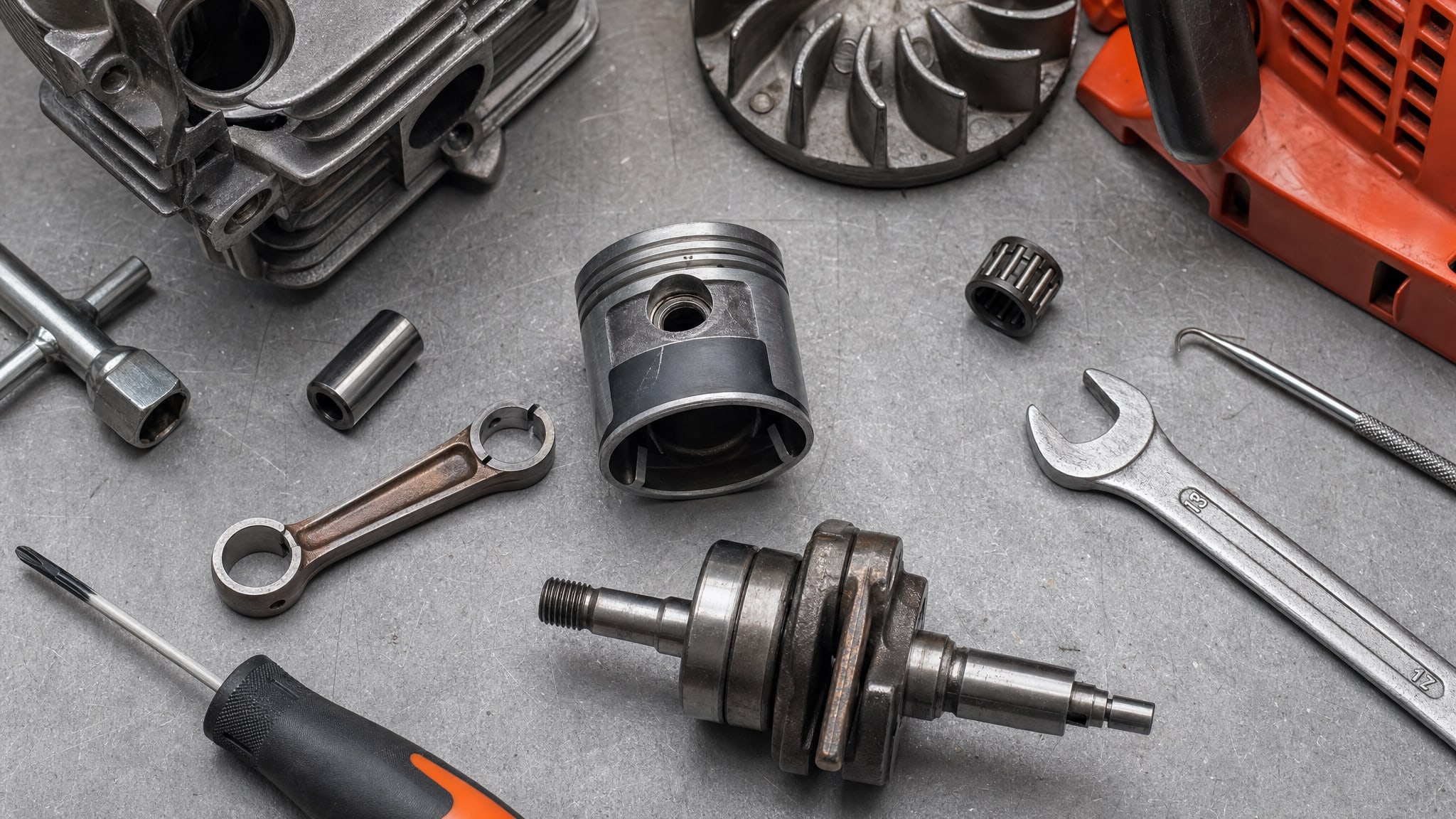

Какие участки поршня покрывают, а какие нет

Наносить антифрикционное покрытие следует только на рабочие скользящие участки юбки. Это боковые и нижние поверхности юбки, где происходит трение о стенки цилиндра.

Зоны, которые никогда не покрывают:

• Днище поршня (может нарушиться теплопередача)

• Канавки поршневых колец (избыточная толщина помешает посадке колец)

• Посадочное место поршневого пальца (критичны чистые допуски)

• Буртик и верхние кромки (они не скользят по цилиндру)

Эта избирательность критична для ремонтного поршня: лишний слой в зазорах может привести к перекосу, залеганию колец и потере герметичности.

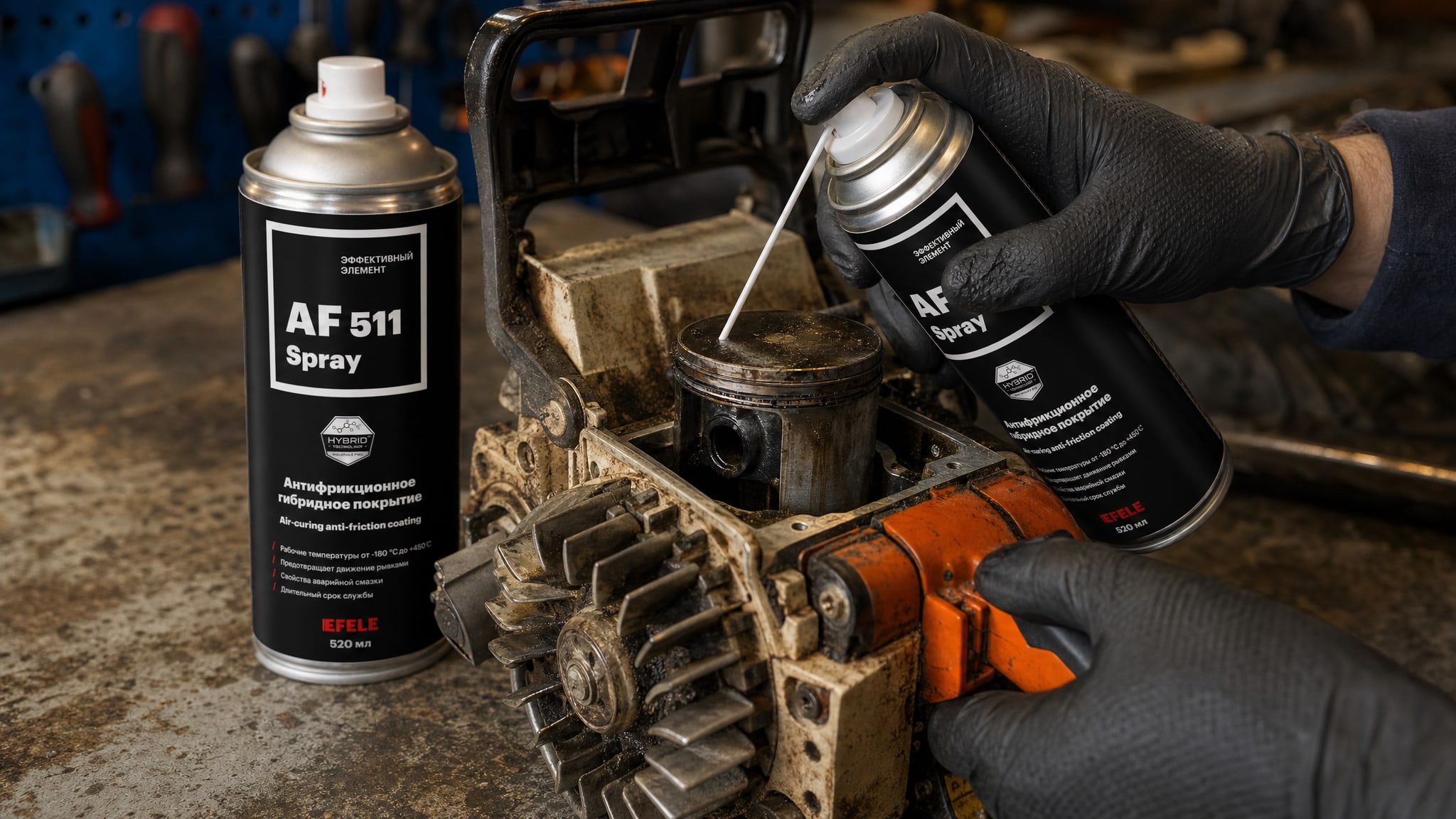

Техника нанесения и контроль толщины слоя

Качество восстановления поршня зависит от соблюдения технологии нанесения.

Аэрозольное распыление - один из наиболее доступных методов для закупщиков и инженеров, работающих с ремонтными поршнями на производстве или в цехах.

Этапы подготовки поверхности

Адгезия покрытия держится на чистоте. Перед нанесением поршень необходимо очистить от загрязнений, масла, окислов и старого покрытия. Рекомендуемая последовательность:

1. Механическая очистка: удалить крупные загрязнения мягкой щеткой или салфеткой

2. Обезжиривание: протереть очистителем-активатором, который одновременно готовит поверхность к адгезии

3. Сушка: дать поверхности полностью высохнуть (не менее 10–15 минут в сухом помещении)

Очистители-активаторы, которые используются в этом процессе, не только убирают жир, но и создают на поверхности микрошероховатость, необходимую для надежного сцепления покрытия.

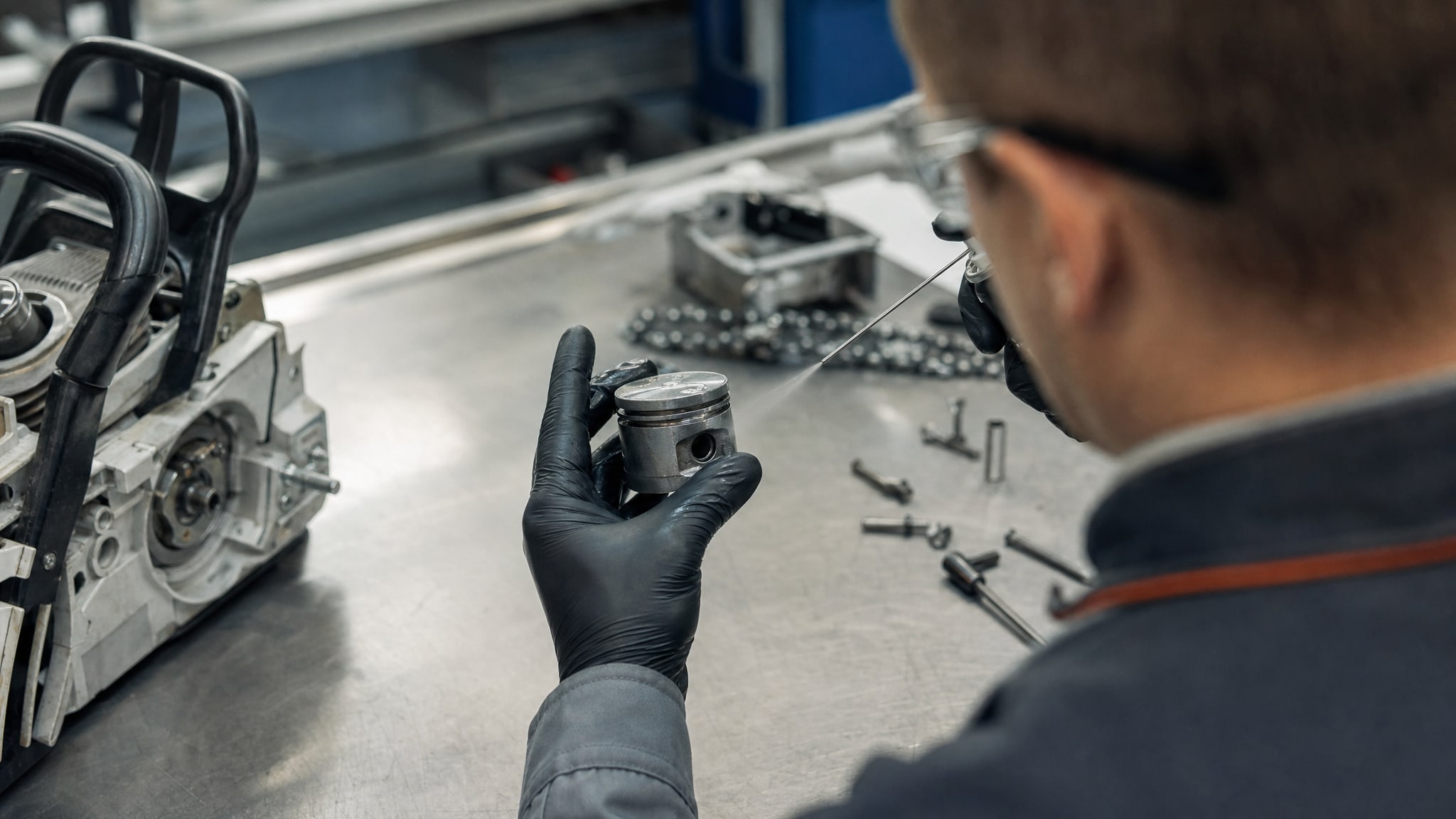

Параметры распыления

При аэрозольном нанесении важна равномерность. Параметры, которые контролируют:

• Расстояние распыления: 20–30 см от поверхности (ближе - переувлажнение, дальше - подсыхание в воздухе)

• Встряхивание баллона: не менее 3 минут перед распылением (твердые смазки оседают)

• Количество слоев: обычно достаточно одного слоя толщиной 15–25 мкм, при интенсивных условиях может потребоваться второй

• Промежуточная сушка: между слоями - не менее 10 минут при комнатной температуре

• Полная сушка: не менее 12 часов перед сборкой двигателя

При распылении важно избежать подтеков и локального скопления материала. Тонкий равномерный слой предпочтительнее толстого, потому что толстое покрытие может растрескиваться или крошиться при нагреве.

Контроль толщины слоя покрытия

Контроль толщины - один из ключевых факторов надежности восстановления. На промышленных участках толщину проверяют толщиномером, но закупщики часто работают с типовыми рекомендациями.

Ориентиры толщины для разных сценариев:

Если поршень был ремонтирован механически (расточен), толщина покрытия должна быть заложена в допуск сборки. Например, если ремонтный размер поршня на 0,5 мм больше номинального, а покрытие добавит 20 мкм (0,02 мм), это останется в пределах допусков, если они были правильно рассчитаны.

Устойчивость к рабочим средам и долговечность

Антифрикционные твердосмазочные покрытия разработаны специально для условий двигателя внутреннего сгорания.

Они демонстрируют высокую устойчивость к воздействиям, которые встречаются в поршневой группе.

Устойчивость к основным факторам:

• Температура: диапазон от -70 °C до +260 °C позволяет применять покрытие как в арктических, так и в условиях жаркого климата

• Моторные масла: покрытие совместимо с минеральными, полусинтетическими и синтетическими маслами

• Топливо: устойчиво к бензину и дизельному топливу, что критично для бензопил

• Растворители: не разрушается при контакте с очистителями, поскольку высохшая пленка инертна к ним

Долговечность восстановленного поршня зависит от интенсивности работы. При регулярном техническом обслуживании (своевременная смена масла, контроль зазоров в цилиндре) восстановленный поршень может отработать столько же, сколько новый из стандартного ремонтного комплекта.

Типичные ошибки при восстановлении поршней

Практика показывает, что даже опытные инженеры иногда допускают ошибки при работе с антифрикционными покрытиями.

Понимание этих ошибок помогает избежать переделок и потери деталей.

Переубеждение в универсальности покрытия

Часто закупщики ожидают, что покрытие восстановит сильно изношенный поршень. Это заблуждение. Покрытие - это не металл и не восстанавливает геометрию. Оно работает только при легком и умеренном износе, когда деталь уже близка к ремонтному размеру. Если поршень имеет биение, трещины или прогары днища, покрытие не поможет - требуется замена или механический ремонт цилиндра и поршня.

Нанесение на непригодные участки

Попытка покрыть все подряд - частая ошибка. Нанесение на канавки поршневых колец, днище или посадочное место пальца может привести к нарушению зазоров, залеганию колец и герметичности. Восстановленный поршень может не влезть в цилиндр или работать с перекосом.

Пренебрежение подготовкой поверхности

Без тщательной очистки и обезжиривания адгезия ненадежна. Покрытие может отслаиваться уже в первые часы работы двигателя. На производстве такие детали выявляются при контрольной сборке или в ходе стендовых испытаний; на выезде - приводит к ремонту в гарантийный период.

Игнорирование времени сушки

Полная полимеризация (сшивание связующего) требует не менее 12 часов при комнатной температуре. Если собрать двигатель раньше, частицы твердой смазки будут слабо держаться и начнут вымываться маслом. Некоторые механики спешат и собирают через 2–3 часа - это приводит к потере защиты и возвращению задиров.

Часто задаваемые вопросы

Что такое задиры в двигателе и как их предотвратить антифрикционным покрытием?

Задиры - это микроповреждения поверхности поршня, возникающие при нарушении масляной пленки и прямом контакте металла с цилиндром. Антифрикционное покрытие работает как вторая линия защиты: его твердые частицы разделяют поршень и цилиндр даже при недостатке масла, предотвращая захват и залегание. При холодном пуске, когда масло не прогрелось, это особенно важно.

Можно ли использовать антифрикционное покрытие на новом поршне?

Нет, потому что новый поршень уже имеет заводское покрытие и правильную геометрию. Дополнительное покрытие нарушит зазоры и может привести к заклиниванию. Восстановление имеет смысл только для изношенных поршней, когда старый слой уже утратил свойства.

Как проверить качество нанесенного покрытия перед сборкой двигателя?

Визуально проверяют равномерность и отсутствие потеков; рабочая юбка должна иметь матовый, слегка сероватый оттенок. Толщину проверяют толщиномером (если есть) или ориентируются на время распыления при стандартных параметрах. После полной сушки покрытие должно быть гладким на ощупь и не крошиться при касании.

На что влияет контроль толщины слоя покрытия при восстановлении поршня?

Толщина определяет две вещи: защитные свойства и совместимость с допусками сборки. Слишком тонкое покрытие (менее 7 мкм) не дает достаточной защиты; слишком толстое (более 25 мкм) может помешать посадке колец или сборке двигателя. Правильная толщина 15–25 мкм достигается контролем времени распыления и расстояния.

Какой антифрикционный материал выбрать для поршней бензопилы при холодных пусках?

При холодных пусках важна адгезия к поршню и сохранение свойств при температурах до -70 °C. Следует выбирать материалы, специально разработанные для ДВС поршневой группы, с сертификацией на диапазон температур. EFELE AF-511 Spray обеспечивает надежную защиту при холодных пусках благодаря устойчивости к экстремальным температурам и быстрому формированию защитной пленки без нарушения зазоров.

Заключение

Антифрикционное покрытие поршня - это инженерное решение для восстановления деталей при легком и умеренном износе. Оно не восстанавливает геометрию, но эффективно снижает трение, защищает от задиров и ускоряет приработку. Ключ к успеху - правильная диагностика состояния поршня (его должен быть пригоден для восстановления), тщательная подготовка поверхности, контроль толщины слоя в диапазоне 15–25 мкм и соблюдение времени сушки не менее 12 часов.

Следующий шаг: оценить состояние своих ремонтных поршней - есть ли признаки легкого износа или фреттинга. Если да, составить техническое задание на покрытие, указав требуемый диапазон толщины и параметры рабочей среды (температура, совместимость с топливом и маслом). Закупщикам рекомендуется согласовать выбор материала и методику нанесения с производителем перед первым применением на производстве.
