Антифрикционное покрытие для производственного оборудования: импортозамещение и выбор

Импортозамещение защитных покрытий для производственного оборудования - не просто политическая задача, но инженерная необходимость. Когда поставки иностранных покрытий становятся недоступны, закупщикам и техническим специалистам нужно четко понимать, какие антифрикционные решения действительно решают проблему трения и износа на отечественном производстве. На фильерах, поршнях, дроссельных заслонках и других узлах трения покрытие работает в условиях высоких температур, скачкообразных нагрузок и нередко ограниченной смазки. Статья разбирает, как правильно подобрать антифрикционное покрытие по техническим параметрам, не полагаясь на случайные рекомендации, а на стандарты и проверенные характеристики.

В этом материале вы найдете ключевые параметры выбора - коэффициент трения, температурный диапазон, толщину слоя, методы контроля и критерии сравнения. Информация пригодится техническим специалистам при разработке техусловий, снабженцам при приемке партий, и инженерам, подбирающим замену импортным решениям.

Параметры антифрикционного покрытия и их роль в надежности узла

Толщина антифрикционного слоя - одна из самых недооцениваемых характеристик.

Слишком тонкий слой не перекроет микронеровности рабочей поверхности, и детали будут соприкасаться металл к металлу; слишком толстый изменит посадку детали и геометрию узла. Практика показывает, что оптимальный диапазон составляет 5–20 мкм. Эта толщина должна быть не менее размера поверхностных неровностей сопрягаемых деталей.

Контроль толщины выполняют стандартизованными методами. Для ферромагнитных оснований (сталь, чугун) используют магнитный метод по DIN 50981 / ISO 2178. Если основание - цветной металл (алюминий, медь) или композит, требуется вихретоковый метод DIN 50984 / ISO 2360. На пластиковых деталях применяют метод обратного рассеяния бета-частиц DIN 50983 / ISO 3543. Выбор метода важен для сопоставимости измерений со спецификацией и стандартом.

Коэффициент трения - ключевой показатель. По техническому определению антифрикционное покрытие имеет коэффициент трения ≤ 0,15. Современные композиционные покрытия достигают улучшенных значений: ≤ 0,12, ≤ 0,10, а некоторые - ≤ 0,08. Однако коэффициент трения имеет смысл только в привязке к условиям испытаний: сухое трение, смазанное соприкосновение, температура, нагрузка. На практике для узла с периодической смазкой коэффициент трения может быть иным, чем при испытании в сухом режиме.

Износостойкость оценивают по глубине следа износа и убыли массы образца. Стандарт предусматривает глубину следа ≤ 20 мкм и потерю массы ≤ 0,03 г по модифицированному испытанию на абразивный износ ASTM G105. Эти параметры показывают, насколько быстро покрытие разрушится под воздействием абразивных частиц и контактных напряжений в узле.

Температурные диапазоны покрытий и выбор для высокотемпературных узлов

Высокотемпературное покрытие - это не просто сухое смазочное вещество, а композиция с заданным верхним пределом рабочей температуры.

Разные типы покрытий имеют кардинально различные температурные границы, и ошибка в выборе приводит к потере антифрикционных свойств уже при первых циклах работы.

MoS2 (дисульфид молибдена) сохраняет низкий коэффициент трения (0,03–0,06 в сухом режиме, 0,01–0,03 со смазкой) до температур около 350 °C на воздухе. В вакууме или инертной среде его верхний предел достигает 1200 °C. Это делает MoS2 привлекательным для авиакосмических приложений и герметичных узлов, но не подходит для открытых агрегатов при температурах выше 350 °C.

Графитовые покрытия работают при температурах свыше 700 °C и сохраняют смазывающие свойства даже при экстремальном нагреве. Однако графит гигроскопичен и требует контроля влажности окружающей среды; при высокой влажности его эффективность снижается.

DLC (diamond-like carbon, алмазоподобное углеродное покрытие) обеспечивает коэффициент трения 0,05–0,12 в сухом режиме и 0,005–0,02 со смазкой. Температурный диапазон -300–400 °C. DLC хорошо работает в узлах с периодическим смазыванием и умеренными температурами.

PTFE (политетрафторэтилен, тефлон) имеет коэффициент трения до 0,03, но ограничен температурой 260 °C. Выше этой температуры материал полимера теряет механическую прочность.

Для фильер, работающих с расплавом полимера, температура может превышать 200–250 °C, и тогда PTFE неприемлем. На таких деталях используют MoS2 толщиной 5–50 мкм или специальные гибридные композиции с графитом.

Нормативная база и стандарты для оценки триботехнических свойств

В России антифрикционные материалы и покрытия регламентируются государственными стандартами, которые позволяют объективно оценить качество и сравнить отечественные решения с импортными аналогами.

ГОСТ 26802-86 определяет марки, состав и основные свойства антифрикционных порошковых материалов на основе железа. Этот стандарт охватывает материалы, используемые в деталях узлов трения машин и механизмов. Если вы подбираете замену импортному покрытию для износостойкой детали (втулка скольжения, кулачок, направляющая), проверьте, соответствует ли предложенный материал одной из марок, указанных в ГОСТ 26802-86.

ГОСТ 26614-85 устанавливает методику испытания триботехнических свойств антифрикционных порошковых материалов при трении с ограниченной подачей смазки. Ограниченная подача - характерный режим для многих производственных узлов: смазка поступает редко, может высохнуть или вымыться, и покрытие должно сохранять свойства без постоянной смазки. Методика не применяется к материалам мягче HB 20 и тверже HB 150. Результаты испытаний - это среднее арифметическое не менее трех образцов, что обеспечивает статистическую надежность данных.

Международные нормы дополняют картину: ISO 2178 и DIN 50981 для магнитного измерения толщины, ISO 2360 и DIN 50984 для вихретокового метода. Если поставщик указывает толщину покрытия и способ контроля, убедитесь, что метод соответствует типу основания и что результат сопоставим со спецификацией вашего узла.

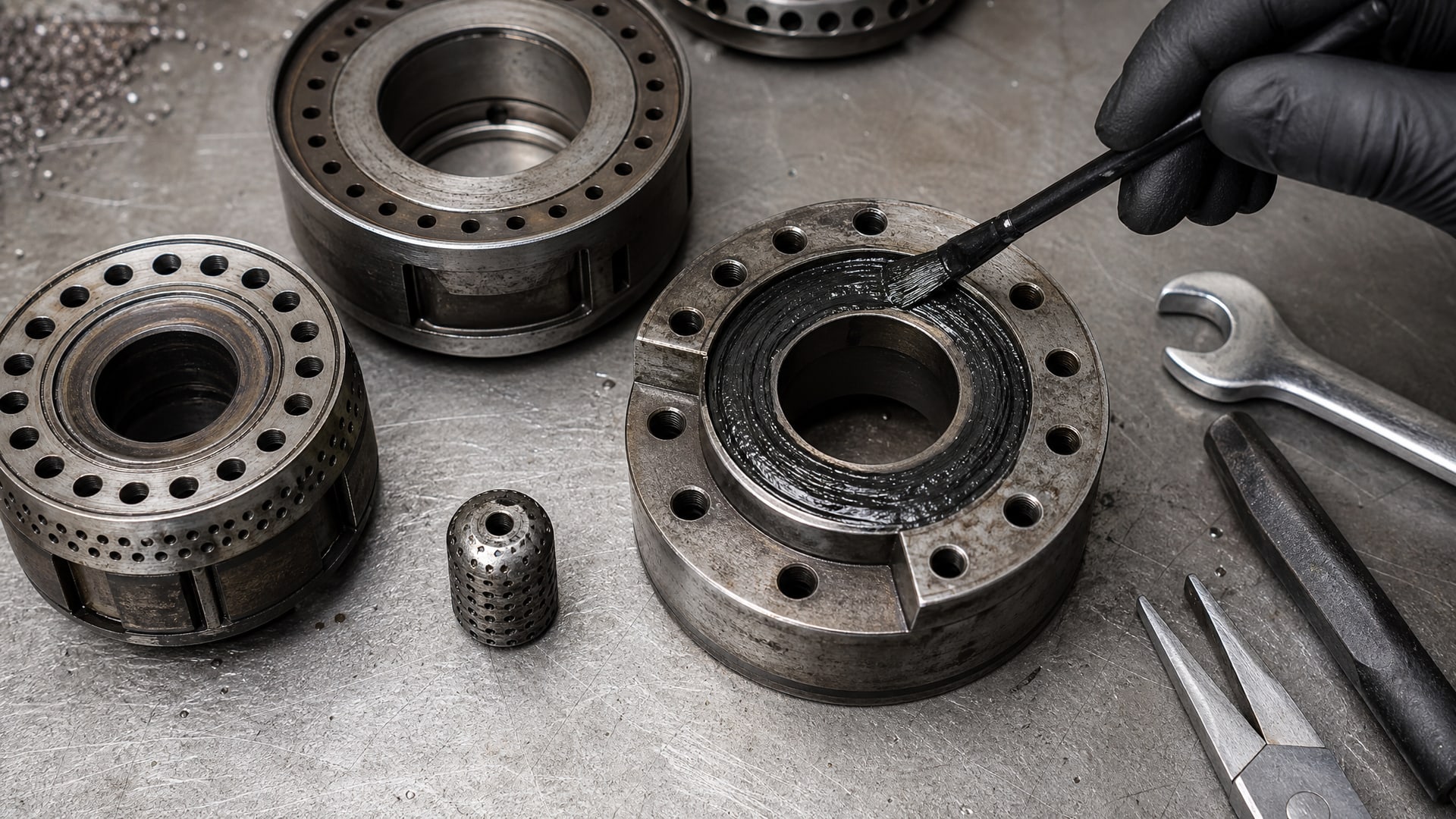

Выбор антифрикционного покрытия для фильер и высоконагруженных деталей

Фильера - ответственная деталь формовочного оборудования, работающая при высоком давлении, трении расплава полимера и поверхностных температурах 200–350 °C в зависимости от типа полимера и конструкции.

Импортозамещение на фильерах требует особого внимания: замена должна обеспечивать не только снижение трения, но и защиту от коррозии расплавом, улучшение съема готового изделия и увеличение интервала переточки.

Для фильер требуется высокотемпературное покрытие с коэффициентом трения ≤ 0,10. Толщина слоя должна быть минимум 5 мкм, но не менее того, чтобы равномерно перекрыть микронеровности поверхности фильеры. Слой более 15–20 мкм может привести к заклиниванию материала в переходных зонах и затруднит разборку узла.

MoS2-содержащие покрытия хорошо подходят для этого диапазона температур и давлений. Они стабильны до 350 °C на воздухе и не вступают в химическое взаимодействие с большинством пластиков. Гибридные композиции, сочетающие MoS2 с графитом или органическими полимерами, расширяют адгезию покрытия к стали и уменьшают риск отслаивания.

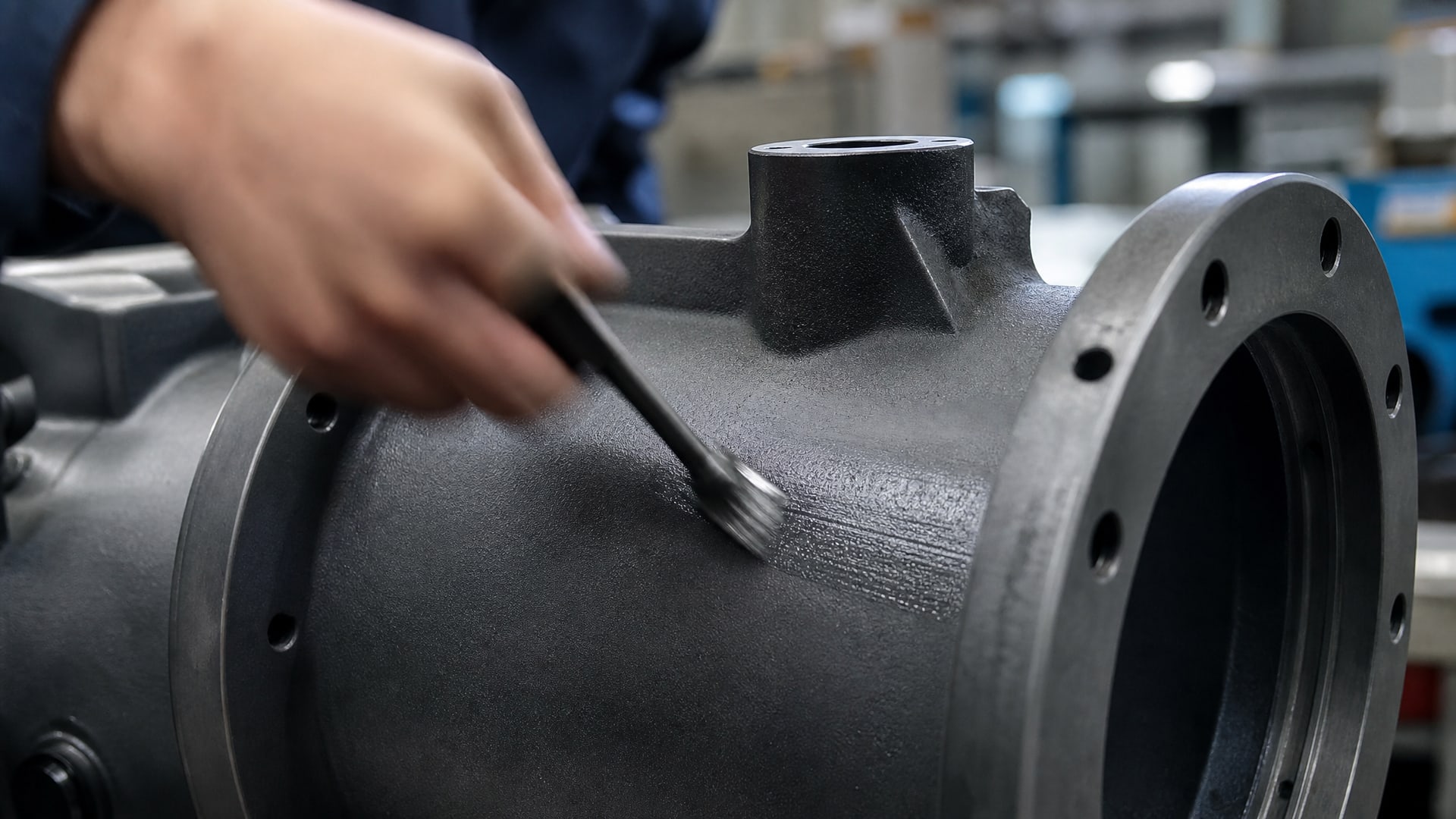

При нанесении антифрикционного покрытия на детали типа фильеры используют распыление (аэрозоль), гальваническое осаждение, вакуумное напыление или окрашивание кистью в зависимости от материала основания, допуска на размер и требований к равномерности. Распыление аэрозолем - самый доступный способ в условиях мелкосерийного производства или ремонта. Оно обеспечивает толщину слоя 5–15 мкм при нескольких проходах с интервалом высыхания.

На практике для решения проблемы износа и трения узла фильеры, работающего при высоких температурах и ограниченной смазке, применяют антифрикционные твердосмазочные покрытия, которые снижают коэффициент трения, защищают рабочую поверхность от коррозии расплава и уменьшают адгезию полимера к металлу. Такие покрытия выпускают в виде аэрозолей, готовых к использованию без специального оборудования, и в виде порошков для напыления.

Как проверить качество и контроль при приемке

Приемка антифрикционного покрытия начинается с проверки толщины.

Если поставщик указал толщину 10 мкм, а вы измерили 8 мкм, это не обязательно брак - допуск обычно составляет ±20 %. Однако если толщина 5 мкм или менее, слой может быть недостаточным для перекрытия неровностей поверхности.

Используйте правильный прибор и методику: для стальной детали - магнитный толщиномер по DIN 50981; для алюминия - вихретоковый по DIN 50984. Проведите не менее пяти измерений в разных местах поверхности. Результаты должны быть близки к указанному значению, разброс не должен превышать 3–5 мкм.

Визуальный контроль: поверхность должна быть однородной, без подтеков, лысин и комков. При нанесении аэрозолем могут остаться следы факела - это допустимо, если они не влияют на функциональность узла. При нанесении окрашиванием недопустимы сухие участки.

Адгезия покрытия проверяется сеткой или скотчем по ГОСТ или ISO стандартам, если это критично для вашего применения. Однако для большинства узлов достаточно простого визуального осмотра и проверки толщины.

Трибологические свойства (коэффициент трения, износ) определяют в лабораторных условиях на образцах того же типа и материала, что и деталь. Если вы получили партию 500 деталей, целесообразно взять 3–5 образцов для испытания или потребовать сертификат от поставщика, в котором указаны результаты испытаний на блоке по кольцу (ASTM G105) или аналогичной методике.

Импортозамещение: где и как найти отечественное решение

Импортозамещение защитных покрытий для тайваньского и другого зарубежного оборудования началось с осознания того, что многие узлы - универсальны по назначению и условиям работы.

Фильера остается фильерой независимо от производителя; поршень - поршнем. Отличаются лишь материал основания, допуски и специфика технологии.

При импортозамещении важно не просто найти аналог, а уточнить у оригинального производителя (через техническую документацию или поставщика) следующие параметры: тип покрытия (MoS2, DLC, PTFE, графит или композиция), его толщину, температурный диапазон, коэффициент трения и метод нанесения. На основе этих данных можно подобрать отечественное покрытие с близкими или превосходящими характеристиками.

Ключевой риск: иностранные покрытия часто выпускают в виде готовых кассет, баллонов или паст, оптимизированных под конкретное оборудование. Отечественные производители выпускают покрытия более универсально, и потребуется адаптация дозировки, кратности нанесения или способа нанесения. Совещание с техподдержкой поставщика - обязательный шаг.

На рынке доступны антифрикционные покрытия в форме аэрозолей (для ручного или механизированного распыления), жидких композиций (для нанесения кистью или окунанием), порошков (для напыления в специальных камерах) и в виде готовых деталей с предварительно нанесенным покрытием. Для импортозамещения в условиях мелкосерийного ремонта и производства аэрозоль - самый гибкий вариант: экономичен, не требует инвестиций в оборудование и позволяет быстро наносить защиту на детали сложной формы.

Часто задаваемые вопросы

Какой коэффициент трения считается низким для антифрикционного покрытия?

Коэффициент трения ≤ 0,15 - признак антифрикционного покрытия. Если значение 0,08–0,12, это хороший результат. Но имейте в виду: коэффициент зависит от условий испытаний. В сухом трении без смазки он выше, чем при периодической смазке. Для узла с ограниченной подачей смазки ориентируйтесь на данные испытаний именно в таком режиме, по ГОСТ 26614-85.

На какую толщину антифрикционного покрытия рассчитывать при подборе?

Толщина должна быть в диапазоне 5–20 мкм. Она должна превышать высоту поверхностных неровностей (микронеровности). Точное значение уточняют у поставщика исходя из чистоты обработки базовой детали и допусков на размер. Слой менее 5 мкм может быть недостаточным; свыше 20 мкм - рискует изменить посадку узла.

Какой температурный диапазон у MoS2 и когда его использовать?

MoS2 (дисульфид молибдена) работает до 350 °C на воздухе и до 1200 °C в вакууме. Для фильер с расплавом полимера, работающих при 200–280 °C, MoS2 подходит отлично. Если температура выше 350 °C и среда открытая, рассмотрите графит или специальные гибридные покрытия.

Как контролировать толщину нанесенного антифрикционного покрытия?

Используйте толщиномер согласно типу основания: для стали - магнитный (DIN 50981 / ISO 2178), для алюминия или меди - вихретоковый (DIN 50984 / ISO 2360). Произведите минимум пять измерений в разных местах детали. Результат должен быть в пределах указанного значения ± 20 %. Прибор должен быть откалиброван перед каждой серией измерений.

Где найти нормативы для проверки качества антифрикционных покрытий?

Основной российский стандарт - ГОСТ 26802-86 (марки антифрикционных порошковых материалов) и ГОСТ 26614-85 (методика испытаний триботехнических свойств). Международные методики: ISO 2178 (магнитное измерение толщины), ISO 2360 (вихретоковое измерение), ASTM G105 (абразивный износ). Проверьте, применимы ли эти стандарты к вашему конкретному узлу и материалу.

Заключение

Импортозамещение защитных покрытий для производственного оборудования требует не мифических характеристик, а четкого понимания того, какой режим работает в вашем узле, и подбора антифрикционного покрытия по реальным техническим параметрам: толщине, коэффициенту трения, температурному диапазону и методу контроля. Выбор между MoS2, графитом, DLC и PTFE, толщина слоя 5–20 мкм, контроль магнитным или вихретоковым методом, учет стандартов ГОСТ 26802-86 и ГОСТ 26614-85 - все это инструменты, которые позволяют закупщику и инженеру сделать предсказуемый выбор, не полагаясь на рекламу.

При приемке партии проверяйте толщину прибором, требуйте от поставщика данные испытаний на коэффициент трения и износ, согласуйте с производителем оборудования совместимость предложенного покрытия. Если узел критичен (высокие температуры, нагрузки, долгий интервал обслуживания), испытайте образец на вашем производстве перед закупкой полной партии. Это вложение времени окупится снижением брака и увеличением срока службы оборудования.
