Антиадгезионное покрытие в энергетическом машиностроении: защита от обледенения

Обледенение движущихся и неподвижных элементов энергетического оборудования - от турбинных лопаток до конденсационных систем авиадвигателей - ведет к потере мощности, вибрациям, коррозии и в худшем случае к отказу. Антиадгезионные покрытия снижают прилипание льда к поверхности, позволяя ему легче удаляться под действием аэродинамических сил или систем подогрева, что критично для надежной работы в icing climate conditions. Защита от обледенения достигается не одним покрытием, а комбинацией технологий: материального решения, теплозащиты и систем контроля. Статья разбирает технологические подходы, стандарты испытаний и практику внедрения для инженеров и закупщиков.

Что такое антиадгезионные и противообледенительные покрытия

Антиадгезионное покрытие - это защитный слой, который снижает липкость поверхности к прилипающим телам, в том числе к льду.

В энергетическом машиностроении различают два понятия: антиадгезионные покрытия, которые уменьшают саму адгезию (прилипание), и антиобледенительные, которые предотвращают образование льда или облегчают его удаление. На практике эти функции часто пересекаются. Например, гидрофобное (водоотталкивающее) покрытие снижает накопление переохлажденных капель воды, а заодно уменьшает адгезию уже образовавшегося льда.

Противообледенительное покрытие отличается от антиобледенительного тем, что первое препятствует образованию льда на корню (часто за счет подогрева или химических добавок), а второе упрощает удаление уже прилипшего льда. В ветроэнергетике и авиадвигателестроении применяются оба подхода. Активные технологии - электрический подогрев и обогрев горячим воздухом - относятся к противообледенительным системам и работают в паре с пассивными защитными покрытиями.

Важно не путать инженерные противообледенительные покрытия с бытовыми продуктами: пергамент с антиадгезионным покрытием, используемый на кухне, представляет собой силиконизированную бумагу, которая просто не дает пище прилипнуть. Это совсем иной класс материала - без требований к долговечности в условиях ветра, мороза, УФ-излучения и соляных брызг.

Принцип работы антиадгезионных покрытий в условиях обледенения

Адгезия льда к поверхности зависит от молекулярного сродства материала к воде и льду, шероховатости поверхности и термодинамических условий контакта.

Антиадгезионные покрытия работают по нескольким механизмам одновременно.

Снижение полярности и гидрофобность

Материалы на основе фторполимеров (такие как PFA - перфторалкокси) обладают низкой поверхностной энергией. Молекулы льда ориентируются так, что каждый новый слой ледяного кристалла слабо связывается с предыдущим и с самой поверхностью покрытия. В экспериментальных исследованиях 2024 года стабильное PFA-покрытие для лопастей ветротурбин продемонстрировало эффективность подавления обледенения в 94,7% при температуре −6 °C и 99,5% при −10 °C в специализированных антиобледенительных испытаниях.

Упругость при низких температурах

Поверхность не должна становиться хрупкой на морозе. Если покрытие затвердевает, оно начинает растрескиваться и терять адгезионные свойства. Полимерные соединения подбирают так, чтобы они сохраняли микроэластичность в диапазоне −40…+60 °C и выше.

Ограничение микрошероховатости

Шероховатая поверхность дает льду больше «зацепок» и увеличивает площадь контакта. Гладкие покрытия снижают адгезию механически. При этом поверхность не должна быть идеально гладкой - нужна микроструктура, которая препятствует смачиванию воды, но не способствует скоплению влаги в капиллярных зазорах.

Стандарты и методики испытания адгезии льда

Без объективной оценки адгезии нельзя отличить эффективное покрытие от маркетингового обещания.

Международный стандарт ISO/TS 19392-6:2023 описывает метод измерения адгезии льда к образцам покрытий для лопастей ветротурбин с использованием центрифуги. Этот же стандарт принят в Европе под обозначением CEN ISO/TS 19392-6:2024 и рекомендован для временного применения с 2024 года.

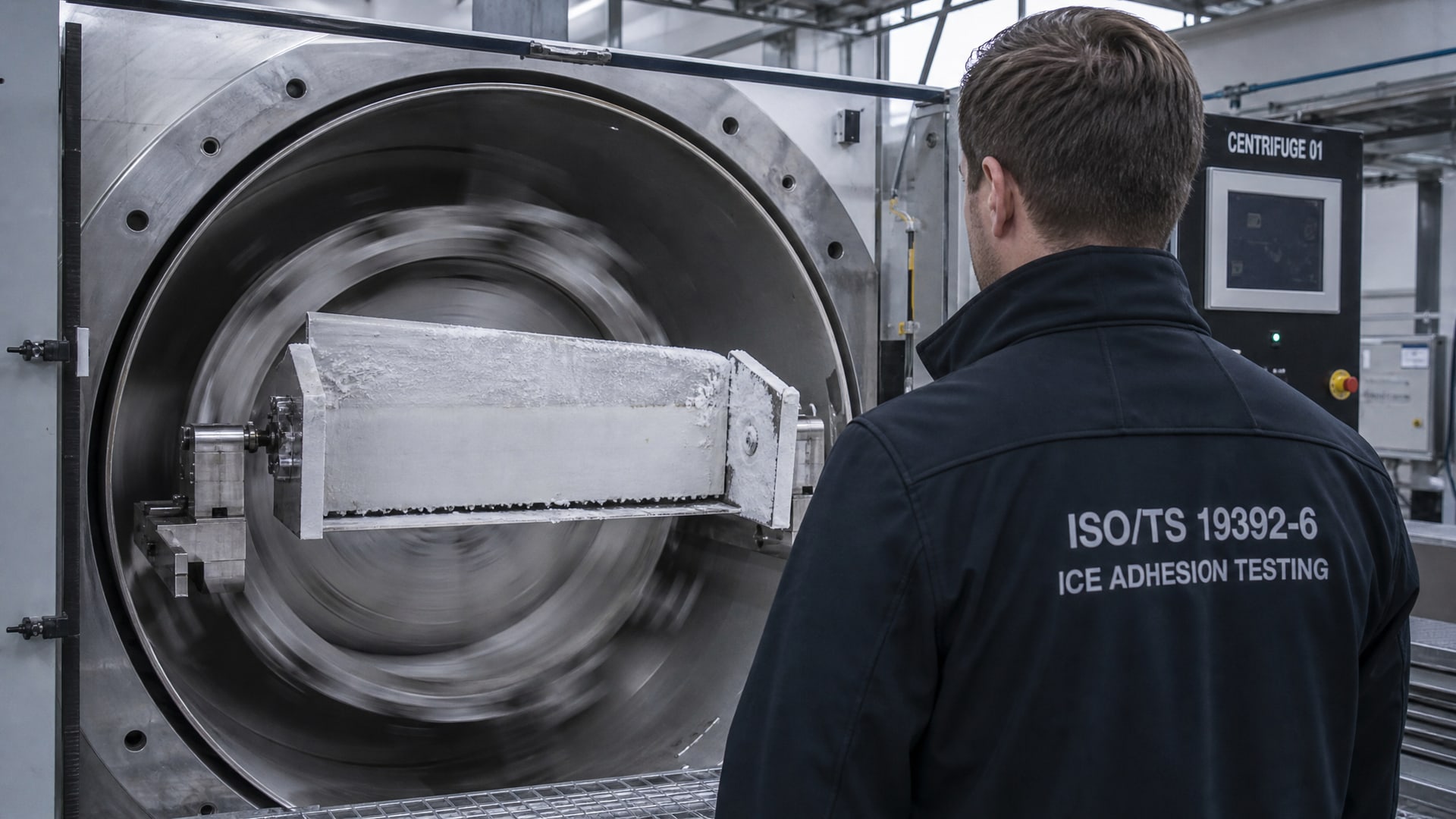

Метод центрифуги

Образец покрытия покрывается слоем воды, который замораживается при контролируемой температуре (обычно от −5 до −15 °C). Затем образец помещается в центрифугу, которая начинает вращаться с постепенно возрастающей скоростью. Центробежная сила передается льду, стремясь оторвать его от поверхности. Фиксируется критическая угловая скорость, при которой лед начинает сходить. Чем выше эта скорость, тем выше адгезия и, соответственно, хуже противообледенительные свойства покрытия.

Метод центрифуги объективен и воспроизводим, что позволяет сравнивать покрытия разных производителей по одним и тем же критериям. Однако важно помнить, что ISO/TS 19392-6 описывает именно метод испытания, а не требование к минимальной эффективности покрытия. Каждый производитель или заказчик устанавливает свои целевые значения адгезии в зависимости от климата эксплуатации и типа оборудования.

Комплексная оценка

Кроме адгезии льда, стандартная карточка испытаний включает стойкость к истиранию, погодным воздействиям, УФ-излучению и влаге. Покрытие может отлично работать в день укладки, но потерять антиадгезионные свойства после года на улице, если его формулировка неправильно подобрана. В обзорах по противообледенительным решениям для ветролопастей подчеркивается, что главная проблема практического внедрения - одновременное сочетание эффективного противообледенения и долговечности в реальных условиях.

Применение в энергетическом машиностроении: турбины и авиадвигатели

Обледенение турбин остается серьезной проблемой в регионах с icing climate conditions - когда средняя температура в холодный период держится около или ниже нуля с частыми осадками.

Ветротурбины

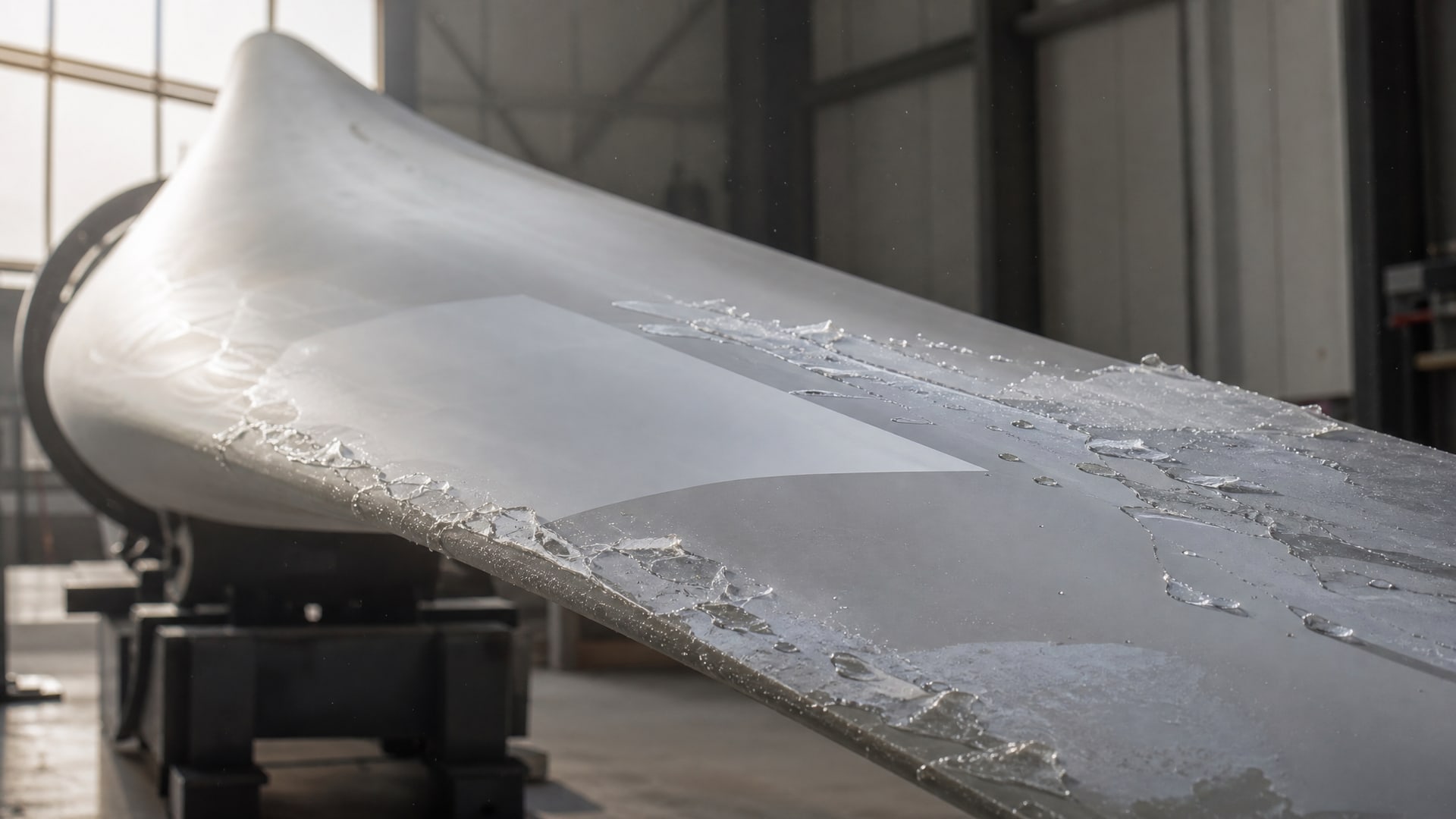

Лопасти ветротурбины являются главной мишенью обледенения. Лед скапливается на передней кромке (той, что направлена в сторону ветра), утяжеляет лопасть, нарушает аэродинамику и вызывает вибрации. При обледенении мощность турбины может упасть на 50% и более, а нагрузки на подшипники и редуктор резко возрастают.

Отраслевая рекомендательная практика DNV-RP-0175 «Icing of wind turbines» охватывает как ветропарки на суше (onshore), так и морские установки (offshore) и предписывает комплексный подход. Одного антиадгезионного покрытия недостаточно - требуется:

• Покрытие с низкой адгезией льда на лопасти.

• Система подогрева лопастей (обычно электрическая или горячим воздухом) для активного удаления льда.

• Датчики обледенения, фиксирующие образование льда и включающие защиту.

• Интеграция защиты в систему управления турбиной, чтобы она не работала вхолостую с чрезмерными вибрациями.

Согласно гайдлайнам IEA Wind, две основные активные технологии защиты лопастей - подогрев горячим воздухом и электрический подогрев. Пассивные антиадгезионные покрытия работают синергетично: они облегчают отторжение уже подогретого льда, сокращая время и энергию, затрачиваемые на де-айсинг.

Авиадвигатели

В авиадвигателестроении обледенение воздухозаборника и компрессорных лопаток турбин остается классической проблемой, особенно при полетах в облачности с переохлажденными каплями. Согласно рекомендациям FAA (Advisory Circular AC 20-147A), авиадвигатели должны быть оснащены системами льдозащиты (ice protection systems). В современных турбовинтовых и турбореактивных двигателях для этого применяются как электроэнергетический подогрев воздухозаборника, так и теплозащитные обмотки вокруг компрессорных лопаток.

Антиадгезионные покрытия для авиадвигателей проходят еще более жесткие испытания, чем для наземных турбин: виброустойчивость, стойкость к реактивному топливу, механическая прочность при центробежных ускорениях, достигающих десятков G. Кроме того, покрытие не должно отслаиваться и загрязнять масляные системы двигателя.

Подбор и внедрение: от выбора материала к системному решению

Закупщик или инженер, столкнувшись с обледенением, часто ищет готовое покрытие, которое «само по себе» решит проблему.

На практике это не работает.

Оценка условий эксплуатации

Первый шаг - четко определить, где и как образуется лед. На ветротурбине лед накапливается на передней кромке лопасти при боковом ветре с осадками. На конденсационной системе авиадвигателя лед может образоваться на внутренних поверхностях воздухозаборника. На градирне лед нарастает на трубках теплообменника. Каждый сценарий требует своего подхода к защите.

Важно также понимать граничные условия: диапазон температур, влажность, химический состав осадков (чистая вода, соляная дымка, промышленные загрязнители), скорость ветра, интенсивность солнечного облучения. От этого зависит выбор полимерной основы покрытия, толщины слоя и системы его нанесения.

Испытания на адгезию

Перед массовым применением нужно испытать покрытие в лабораторных условиях по методу ISO/TS 19392-6 или эквивалентному. Результаты дадут объективную цифру адгезии льда (в МПа или в единицах центрифуги). Критерий приемлемости устанавливает заказчик в зависимости от типа оборудования и ожидаемого климата.

Для ветролопастей в Европе часто требуют адгезию льда не выше 100-150 кПа. Для авиадвигателей требования еще выше - должна быть близка к нулю, чтобы даже микротрещины не служили точками зарождения новых кристаллов.

Интеграция с системой управления

Антиадгезионное покрытие работает в паре с системой подогрева и контроля. На ветротурбине датчик обледенения (обычно это геофизический датчик или косвенный контроль через вибрацию и звуковую диагностику) фиксирует образование льда и подает сигнал на включение электрического подогрева лопастей. Покрытие облегчает отторжение разогретого льда, сокращая потребление электроэнергии на подогрев.

В авиадвигателе аналогично: датчик обнаруживает обледенение входного канала, срабатывает система горячего воздуха или электроэнергетический подогрев, а антиадгезионное покрытие на лопатках помогает льду скорее отделиться и эвакуироваться из двигателя.

При внедрении антифрикционного сухого покрытия на критичные узлы - например, EFELE AF-511 Spray может применяться на направляющих и контактных поверхностях узлов подогрева - нужно убедиться, что оно совместимо с материалами подложки (алюминий, сталь, композиты) и не будет замерзать при низких температурах, сохраняя скользкость и защиту от фреттинга.

Частые вопросы по антиадгезионным покрытиям

Чем отличается антиадгезионное покрытие от антиобледенительного?

Антиадгезионное снижает саму липкость поверхности к прилипающим объектам (льду, грязи, смолам). Антиобледенительное - это более широкий класс решений, включающий как пассивные покрытия с низкой адгезией льда, так и активные системы подогрева. На практике термины часто пересекаются: хорошее антиобледенительное покрытие почти всегда имеет и антиадгезионные свойства. Бытовые же материалы (пергамент с антиадгезионным покрытием) - это просто кулинарная силиконизированная бумага без претензий на противообледенение.

Почему одного покрытия недостаточно для защиты от обледенения турбин?

Современные отраслевые рекомендации (DNV-RP-0175, IEA Wind) требуют системного подхода. Покрытие снижает адгезию, но не предотвращает образование льда. Если лед все же образуется, его нужно активно удалять подогревом, а для включения подогрева нужен датчик. Без этой триады - покрытие, подогрев, контроль - система работает неполно, и риск отказа остается высоким. Комбинированный подход повышает надежность и снижает расходы энергии.

Как проверить качество антиадгезионного покрытия перед покупкой?

Потребуйте протокол испытания по ISO/TS 19392-6:2023 или эквивалентному методу, который включает измерение адгезии льда центрифугой. Также запросите данные по стойкости к истиранию, УФ-излучению и влаге. Обратите внимание, что маркетинговые заявления о «самоочищении» и «несмерзаемости» без числовых параметров не являются подтверждением качества. В обзорах ветролопастей регулярно отмечается, что проблема внедрения - это именно сочетание первоначальной эффективности с долговечностью при длительной эксплуатации на открытом воздухе.

Почему бумага и пергамент с антиадгезионным покрытием продаются в кулинарных отделах, если это те же материалы?

Это совсем разные применения. Пергамент с антиадгезионным покрытием для выпечки - это силиконизированная бумага, которая просто не позволяет тесту прилипнуть. Она не должна быть прочной, морозоустойчивой или стойкой к УФ. Инженерные противообледенительные покрытия для турбин проходят другие испытания, используют другие полимеры (фторполимеры, полиуретаны) и рассчитаны на десятилетия работы в суровых условиях. Путаница в терминологии часто приводит к тому, что закупщик заказывает кулинарный материал вместо инженерного решения.

Какие материалы используются для создания антиадгезионных покрытий?

Основные группы - фторполимеры (PFA, PTFE, PVDF), полиуретаны, эпоксидные смолы с добавками, полиакрилаты и полисилоксаны. Выбор зависит от температурного диапазона, механических нагрузок и среды эксплуатации. Для ветроэнергетики и авиадвигателей чаще применяют фторполимеры (например, PFA), так как они сочетают низкую адгезию со льдом, широкий температурный диапазон и хорошую долговечность. Производители формулируют собственные комбинации этих материалов, добавляя пигменты, наполнители и отвердители для достижения нужных свойств.

Заключение

Антиадгезионное покрытие - это активная часть системы защиты от обледенения в энергетическом машиностроении. Оно снижает прилипание льда к поверхности лопастей ветротурбин, компрессорных ступеней авиадвигателей и других элементов, подверженных обледенению. Однако одного покрытия недостаточно: требуется интеграция с системами подогрева, датчиками контроля обледенения и автоматикой управления турбиной.

При выборе покрытия опирайтесь на объективные испытания адгезии льда по ISO/TS 19392-6:2023, не на маркетинговые обещания. Убедитесь, что покрытие не теряет свойств при длительном воздействии ультрафиолета и влаги, что его механическая прочность соответствует условиям эксплуатации, и что оно совместимо с материалами подложки и систем подогрева. Следуйте отраслевым рекомендациям DNV-RP-0175 и IEA Wind, которые требуют комплексного подхода к льдозащите. Далее проведите испытания покрытия в лабораторных условиях и, при положительном результате, пилотный монтаж на ограниченный участок оборудования с последующим мониторингом в реальных климатических условиях. Это снизит риск и подтвердит выбор перед массовым внедрением.
