Анализ причин отслоения твердосмазочных покрытий: адгезия или абразивный износ

Отслоение твердосмазочного покрытия - одна из самых распространенных жалоб инженеров при организации производства узлов трения. На первый взгляд кажется, что это всегда проблема самого покрытия: либо оно плохо нанесено, либо неправильно подобрано. На практике источник этого дефекта лежит намного глубже - в подготовке поверхности и условиях эксплуатации пары трения. Статья разбирает, почему адгезионное разрушение отличается от абразивного износа, какие признаки их различают и как предотвратить каждый из этих механизмов разрушения. Это полезно знать закупщикам, инженерам и техническим специалистам, выбирающим покрытия для критичных узлов, и тем, кто разбирает отказы в полевых условиях.

Ключевой вывод: отслоение покрытия чаще всего запускается не составом материала, а загрязнением и недостаточной подготовкой основания. Абразивный износ - это совсем другой процесс разрушения, при котором твердые частицы резко ускоряют износ смазочной пленки.

Что такое адгезия твердосмазочных покрытий и почему она нарушается

Адгезия - это сила сцепления между молекулами покрытия и молекулами основания.

Для твердосмазочных покрытий это физико-химическое взаимодействие определяет, будет ли слой держаться на детали под нагрузкой и при вибрации, или отойдет пластами.

Проблема адгезии на 80% определяется качеством подготовки подложки перед нанесением. На поверхности закаленной стали или цветного металла почти всегда находятся загрязнения: остатки флюса при пайке, масло и консервирующие смазки, отпечатки пальцев, микрочастицы от шлифовки, оксидные пленки толщиной 25–30 нм и более. Каждый из этих слоев мешает нормальному смачиванию и снижает адгезию. Если загрязнение не удалить, покрытие сцепится не с металлом, а с грязной пленкой - и при первой же нагрузке отойдет.

Влага - особенно опасный враг адгезии. Даже тонкая пленка влаги в микрозазорах подложки вызывает расклинивающее давление во время отверждения покрытия. Давление микротрещин и напряжения несовместимости между слоями приводят к микротрещинам и последующему отслоению пластами. Поэтому перед нанесением твердосмазочного покрытия поверхность должна быть не просто чистой, но и сухой. Если есть риск конденсации, деталь предварительно подогревают.

Оксидные пленки, которые образуются на стали при закалке или просто при хранении, тоже снижают адгезию. Они мешают молекулам покрытия проникнуть в поры металла и создать прочное механическое и химическое сцепление. Удаление оксидов - неотъемлемая часть подготовки. Несовместимость между слоями - еще один источник проблемы адгезии. Если грунт выбран неправильно, верхний слой может не прилипнуть к нижнему или наоборот. Эксперты подчеркивают, что большинство отказов после нанесения начинается именно с загрязнения, а не с «некачественного материала покрытия».

Причина отслоения покрытия: как загрязнение запускает разрушение

Загрязнения работают как механический разделитель между покрытием и основанием.

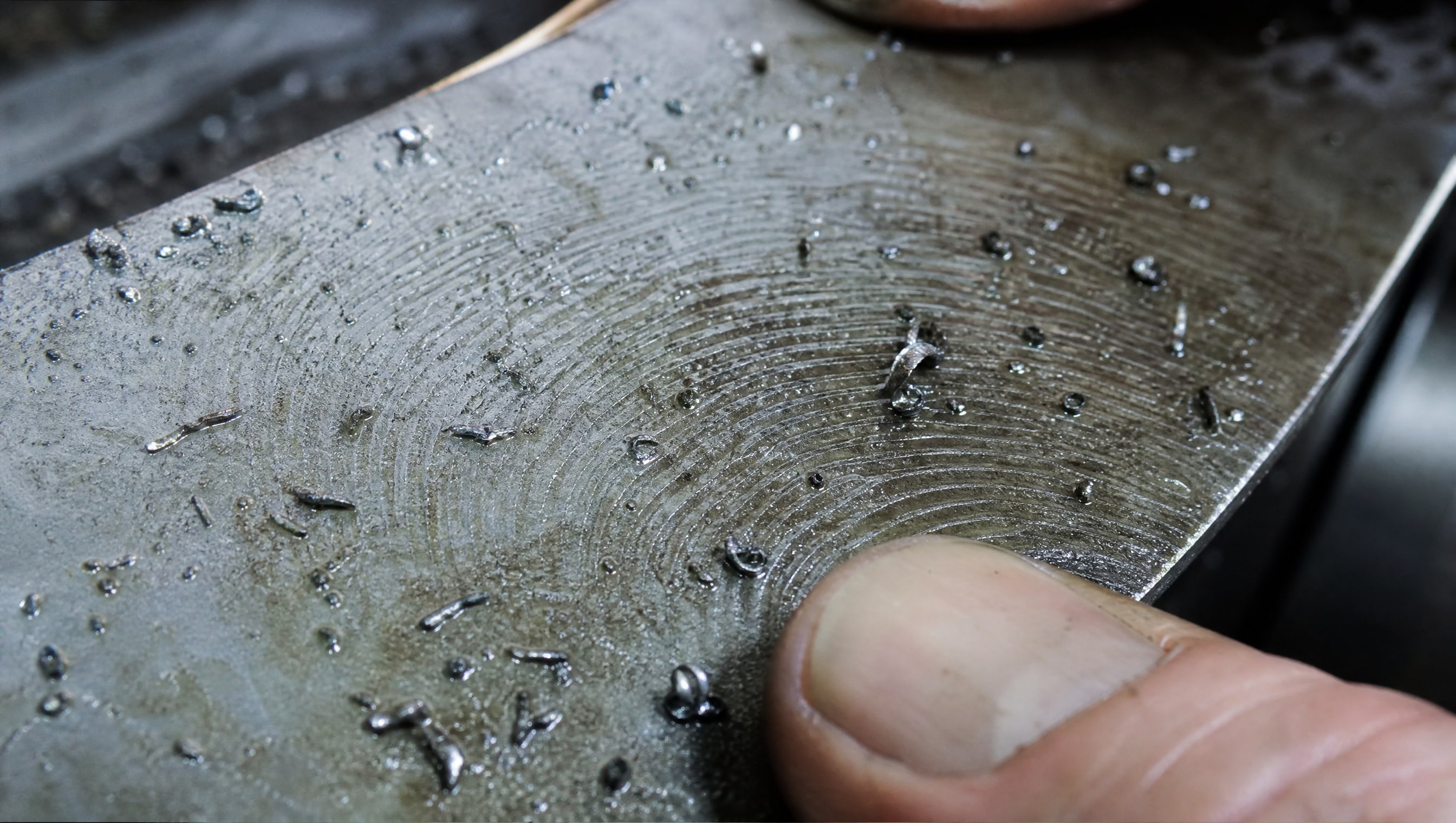

Остатки флюса (паста, смола), масла, отпечатки пальцев содержат органические и минеральные вещества, которые не позволяют молекулам эпоксидной или полиуретановой смолы (в основе твердосмазочного состава) приблизиться к металлу на расстояние, необходимое для образования ковалентных и водородных связей.

Процесс развивается так: при отверждении покрытие сокращается. Если сцепление слабое, это сокращение создает внутренние напряжения. Край покрытия начинает отходить от основания, образуется микротрещина. Со временем вибрация, колебания температуры и влажности, циклические нагрузки расширяют трещину, и отслоение ускоряется. За несколько недель покрытие может полностью отойти, хотя снаружи оно выглядит совершенно нормально. Это особенно опасно для наружных поверхностей, где влага добирается в микротрещины и ускоряет процесс.

Микрочастицы после шлифовки и обработки тоже способствуют отслоению. Они остаются в порах и неровностях поверхности, препятствуя полному контакту. К тому же такие частицы могут выступать в качестве концентраторов напряжений во время отверждения покрытия.

Если деталь хранилась долго или в неконтролируемых условиях, на ней образуется пленка ржавчины или окисления. Она не только мешает адгезии, но и может активно впитывать влагу. При нанесении покрытия эта влага оказывается в ловушке между основанием и слоем, и разрушение начинается еще до завершения отверждения.

Абразивный износ покрытия: механизм разрушения твердыми частицами

Абразивный износ - совсем иной процесс, чем адгезионное отслоение.

Это разрушение материала смазочной пленки под действием твердых частиц, которые попадают в зону контакта и действуют как микроскопические нож и напильник.

В учебных пособиях по трению и износу указано, что попадание абразивных частиц в зону силового контакта резко увеличивает износ. Это может быть пыль, окалина, продукты окисления, металлическая стружка, кристаллизованные соли или просто загрязняющие песчинки, попадающие в узел из окружающей среды. Когда твердая частица диаметром, скажем, 10–50 мкм попадает между двумя поверхностями, которые движутся относительно друг друга, она начинает микроскопические резание и вспашку. Результат - резкий рост износа.

Разрушение смазочной пленки происходит под действием высокой температуры, которая возникает от трения, упругой и пластической деформации материала, а также при совместном действии этих факторов. На скорость износа влияют относительная скорость перемещения, температурный режим, наличие в смазке или на поверхности механических и химических примесей, а также сам режим работы (импульсный, циклический или непрерывный).

Абразивный износ можно отличить от адгезионного отслоения по характеру разрушения: адгезионное отслоение выглядит как отхождение пластин или кусков покрытия целиком (особенно по краям детали), тогда как абразивный износ проявляется как истирание, постепенное истончение слоя в зоне контакта, появление борозд и следов микроскопического резания. Абразивный износ обычно локализуется в точках наибольшего давления, а отслоение может быть разбросано по всей поверхности.

Диагностика: как различить адгезионное отслоение и абразивный износ

Правильный диагноз - первый шаг к решению проблемы.

Если переносить материал на слабую адгезию, а на самом деле узел работает в абразивной среде, помощи не будет. И наоборот: попытаться бороться с загрязнением, когда реальная причина - плохой выбор покрытия для высокоабразивных условий, тоже не сработает.

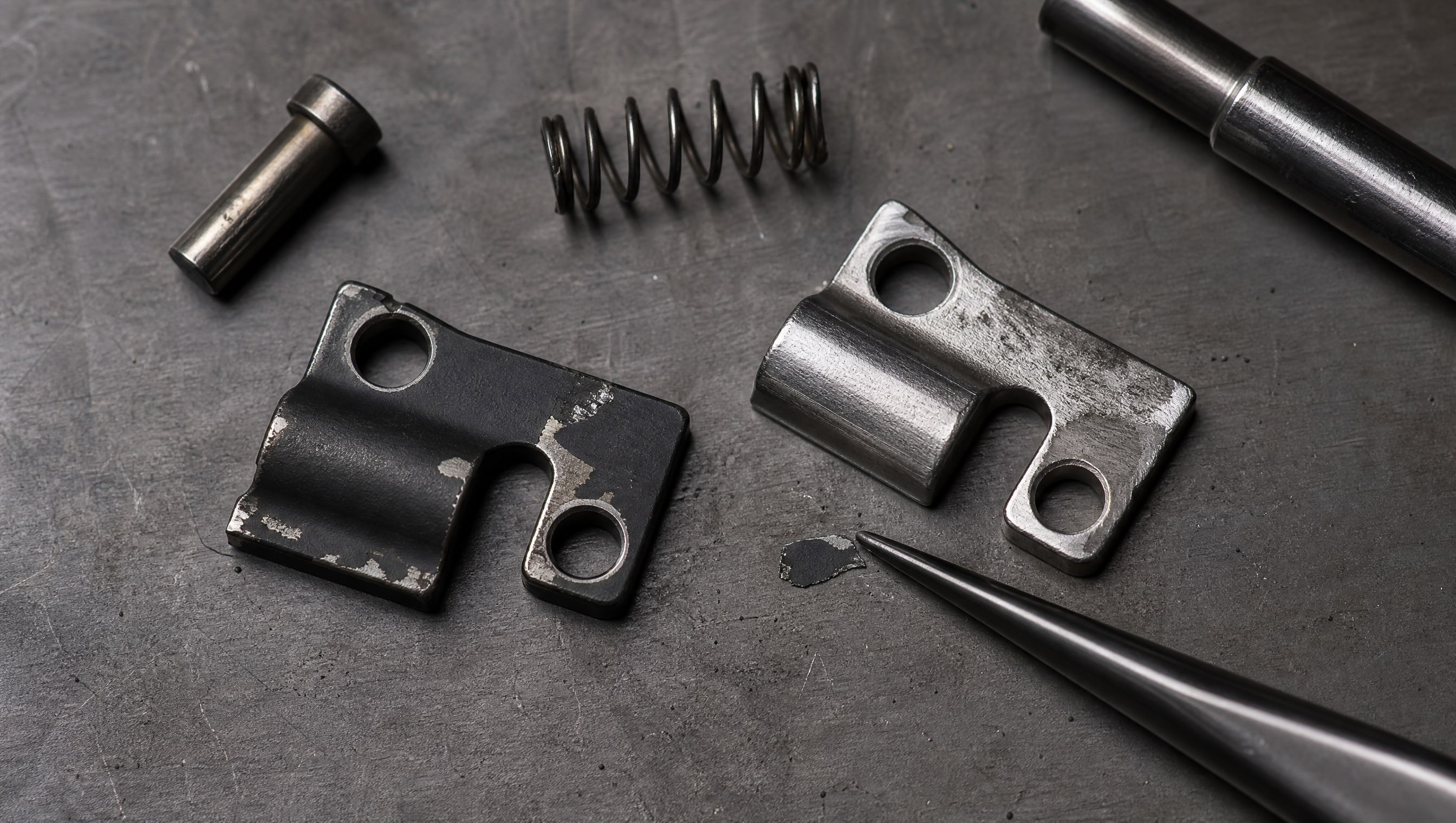

Признаки адгезионного отслоения

• Покрытие отходит пластами или крупными кусками, часто начиная с края детали или шероховатых участков.

• Под отслоившимся слоем видна чистая поверхность основания без следов истирания; она выглядит так, как будто была окрашена только что.

• Слой отходит довольно быстро после начала эксплуатации (дни или недели), особенно если деталь испытывает вибрацию или циклические нагрузки.

• При осмотре в лупу под слоем видны остатки загрязнений, масляная пленка или белый налет (признак влаги и ржавчины).

• Если покрытие нанесено на разные детали одной партии, отслоение может проявиться неравномерно - на некоторых деталях раньше, на других позже, в зависимости от качества подготовки каждой.

Признаки абразивного износа

• Слой истирается постепенно, темп износа нарастает со временем по мере накопления в смазочной пленке абразивных частиц.

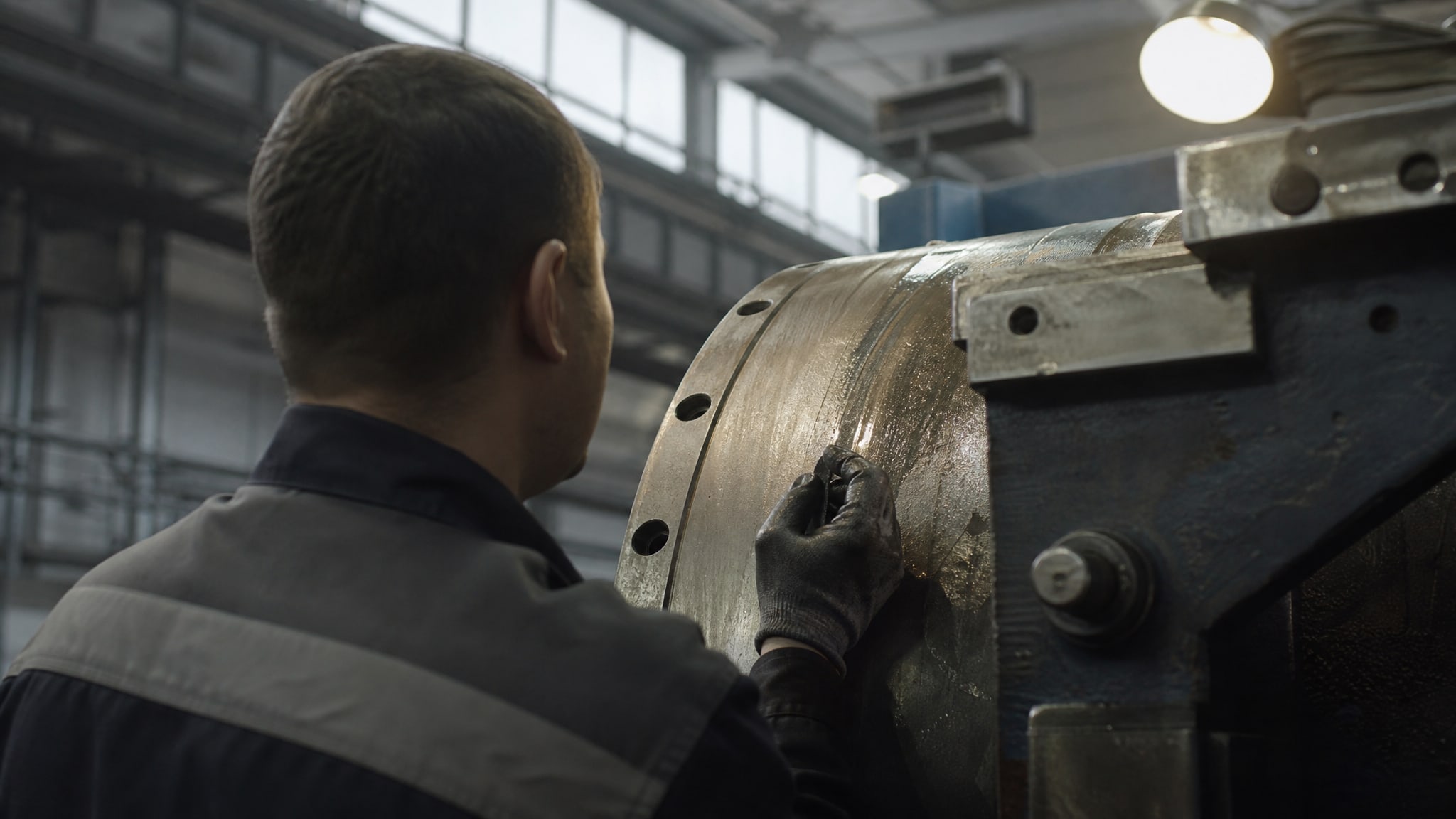

• В зоне контакта видны борозды, следы царапин, микроскопические углубления; материал как бы отпиливается, а не отслаивается.

• Износ концентрируется в точке наибольшего давления или скольжения; остальная поверхность может быть относительно неповреждена.

• При осмотре окружающей смазки или жидкости видны твердые частицы, помутнение, изменение цвета.

• Характер разрушения одинаков для всех деталей одного типа, если они работают в одних условиях.

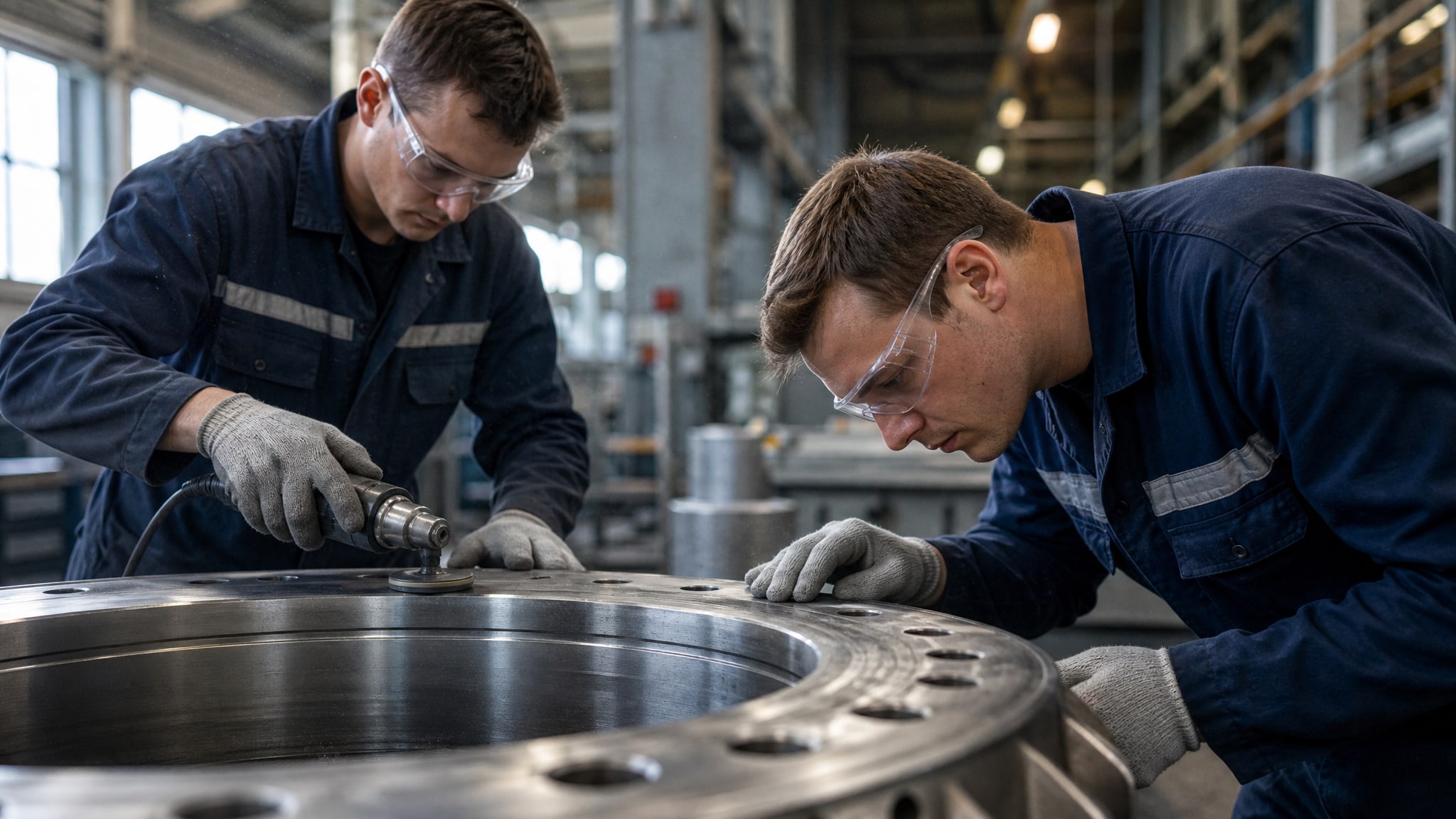

Роль подготовки поверхности в предотвращении отслоения

Качественная подготовка - это не суета и не расходы; это инвестиция в долговечность покрытия.

Эксперты называют четыре критических этапа.

Очистка от загрязнений

Деталь должна быть освобождена от остатков механической обработки (стружка, абразивная пыль), паяных флюсов, консервирующих масел, отпечатков пальцев. Обычное протирание тряпкой здесь не поможет - нужно обезжиривание растворителем или щелочным раствором, возможно с ультразвуком. Если деталь хранилась долго, нужна предварительная ревизия для обнаружения ржавчины или окисления.

Удаление оксидных пленок

Для закаленной стали и других сплавов оксидная пленка толщиной 25–30 нм и более - это видимый враг. Она может быть удалена механически (мягкой абразивной щеткой, микроструйной очисткой), химически (слабыми кислотами для стали, специальными реактивами для цветных металлов) или комбинированно. После удаления оксидов поверхность стареет, поэтому нанесение покрытия должно произойти в течение нескольких часов.

Сушка и активация поверхности

После очистки деталь должна быть полностью сухой. Если в помещении влажность высокая, используют предварительный подогрев (не менее +18 °C перед нанесением). Некоторые составы требуют активации поверхности - обработки праймером или активирующим агентом, который подготавливает основание к восприятию основного слоя.

Контроль совместимости слоев

Если наносится многослойное покрытие (грунт, промежуточный слой, финишный слой), каждый слой должен быть совместим с предыдущим. Нижний слой должен быть полностью отвержден перед нанесением верхнего. Несовместимые материалы (например, полиуретан поверх эпоксидного грунта при неправильном подборе) приводят к отторжению.

Условия эксплуатации и абразивная нагрузка

Даже идеально нанесенное покрытие может быстро выйти из строя, если условия работы содержат абразивные факторы.

Загрязнение окружающей среды, пыль, окалина, продукты износа деталей - все это попадает в узел трения и резко ускоряет разрушение смазочной пленки.

Закупщики и инженеры, выбирая твердосмазочное покрытие для конкретного узла, должны честно оценить условия работы. Если в окружении есть абразивные частицы, нужна максимальная герметизация узла (например, лабиринтные уплотнения, защитные колпаки, регулярная замена смазки). Если узел невозможно полностью защитить от загрязнения, твердосмазочное покрытие должно быть выбрано с запасом по толщине и твердости. Для предотвращения абразивного износа и улучшения адгезии твердосмазочных покрытий в условиях воздействия песка и других твердых частиц применяют сухие антифрикционные покрытия, такие как EFELE AF-511 Spray. Это решение формирует прочную сухую пленку, устойчивую к истиранию, которая дополняет основное покрытие и снижает риск проникновения абразива в критические зазоры.

Скорость относительного перемещения, температура, цикличность нагрузки - все эти факторы влияют на темп износа. В агрессивных условиях (высокая скорость, высокая температура, циклическая нагрузка в присутствии влаги) даже хорошее покрытие потребует регулярной переподготовки или замены.

Часто задаваемые вопросы

Если покрытие отслаивается быстро, это всегда вина производителя?

Не всегда. Если отслоение началось в течение недель после нанесения и было плохой подготовкой основания, вину несет не производитель покрытия, а условия его применения. Однако если покрытие отслаивается после месяцев нормальной эксплуатации без видимых причин, это может указывать на дефект материала. Важно разобраться с историей подготовки и условиями работы перед выводами.

Можно ли восстановить отслоившееся покрытие просто перекрашиванием?

Нет, если не устранена первопричина. Если основание грязное или окисленное, перекрашивание даст временный эффект - новый слой отслоится так же быстро, как предыдущий. Нужно полностью удалить старое покрытие, подготовить поверхность заново (очистить, обезжирить, удалить оксиды) и только потом наносить новый слой.

Отличаются ли требования к подготовке для разных типов твердосмазочных покрытий?

Основные требования (очистка, сушка, удаление оксидов) одинаковы для всех. Но некоторые составы более требовательны к совместимости слоев или к минимальной температуре при нанесении. Перед работой нужно свериться со спецификацией производителя конкретного покрытия.

Если в узле есть абразивные частицы, поможет ли более толстое покрытие?

Да, но только до определенного предела. Толстое покрытие даст больше запаса по материалу, но если загрязнение попадает в сам узел трения, оно будет работать как абразив независимо от толщины. Правильный подход - герметизация узла от загрязнения плюс выбор покрытия, устойчивого к абразивному износу.

Как проверить адгезию покрытия перед запуском в производство?

Стандартные методы - испытание на прилипание (отвод скотчем с определением усилия отхода), испытание на механический отрыв (когда к покрытию крепится мет. заклепка и измеряется сила отрыва). Есть также визуальные методы: если при легком царапании покрытие сразу разлезается, это признак плохой адгезии. Перед массовым производством рекомендуется провести такие испытания на опытных деталях.

Заключение

Отслоение твердосмазочного покрытия и абразивный износ - это два разных механизма разрушения, требующие разных подходов к профилактике. Адгезионное отслоение на 80% запускается загрязнением и неправильной подготовкой поверхности; абразивный износ зависит от наличия твердых частиц в зоне трения и от выбора материала, способного им противостоять. Визуальная оценка покрытия не гарантирует качество сцепления - отслоение может проявиться спустя недели, даже если слой выглядит идеально.

Первый шаг при выборе и применении любого твердосмазочного покрытия - диагностика условий работы узла и тщательная подготовка поверхности. Очистка от загрязнений, удаление оксидной пленки, обезжиривание, сушка и контроль совместимости слоев - это не формальности, а основа долговечности покрытия. Если узел работает в абразивной среде, нужна дополнительная защита: герметизация, выбор покрытия с запасом по твердости, регулярное техническое обслуживание. При возникновении отказов разбирайте характер разрушения: пластины отслоения указывают на проблему адгезии, следы царапин и истирание - на абразивный износ. Это даст вам правильный вектор для решения.
